基于matlab的数字基带传输系统仿真实验设
计
数字基带传输系统仿真实验设计
一、实验目的
1.了解数字基带传输系统的基本结构和原理;
2.通过Matlab仿真来研究数字基带传输系统的性能特点;
3.实际操作,掌握Matlab对数字信号处理的基本方法。
二、实验内容
1.设计数字基带传输系统的仿真模型,包括信源、调制器、信道、解调器、接收端等模块;
2.模拟实现数字信号的采样、量化、编码等过程;
3.采用常用的调制方式,如BPSK、QPSK、16QAM等,进行调制处理,并观察不同调制方式下的信噪比和误码率的关系;
4.在传输过程中引入噪声,观察噪声对信号传输质量的影响;
5.实现误码率的计算和信噪比的测量;
6.结合实际情况,设计合适的信号处理算法,提高数字基带传输系统的性能。
三、实验步骤
1.根据实验要求,设计数字基带传输系统的仿真模型,包括信源、调制器、信道、解调器、接收端等模块;
2.实现数字信号的采样、量化、编码等处理过程;
3.采用常用的调制方式(如BPSK、QPSK、16QAM等),进行信号调制处理;
4.在传输过程中引入噪声,并观察噪声对信号传输质量的影响;
5.实现误码率的计算和信噪比的测量;
6.根据实验结果,设计合适的信号处理算法,提高数字基带传输系统的性能。
四、实验结果
1.实验结果应包括调制方式、误码率、信噪比等参数;
2.根据实验结果,评估数字基带传输系统的性能,提出改善方法。
五、实验总结
1.总结数字基带传输系统的基本结构和原理;
2.分析数字基带传输系统的性能特点,包括误码率、信噪比等;
3.掌握Matlab对数字信号处理的基本方法。

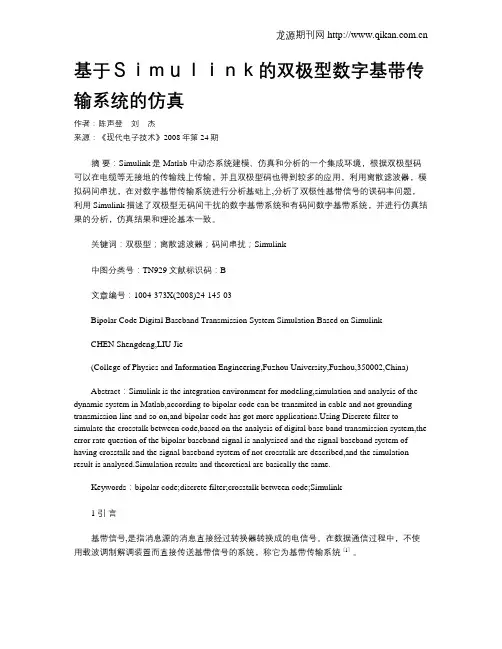

基于Simulink的双极型数字基带传输系统的仿真作者:陈声登刘杰来源:《现代电子技术》2008年第24期摘要:Simulink是Matlab中动态系统建模、仿真和分析的一个集成环境,根据双极型码可以在电缆等无接地的传输线上传输,并且双极型码也得到较多的应用,利用离散滤波器,模拟码间串扰,在对数字基带传输系统进行分析基础上,分析了双极性基带信号的误码率问题,利用Simulink描述了双极型无码间干扰的数字基带系统和有码间数字基带系统,并进行仿真结果的分析,仿真结果和理论基本一致。
关键词:双极型;离散滤波器;码间串扰;Simulink中图分类号:TN929文献标识码:B文章编号:1004-373X(2008)24-145-03Bipolar Code Digital Baseband Transmission System Simulation Based on SimulinkCHEN Shengdeng,LIU Jie(College of Physics and Information Engineering,Fuzhou University,Fuzhou,350002,China)Abstract:Simulink is the integration environment for modeling,simulation and analysis of the dynamic system in Matlab,according to bipolar code can be transmited in cable and not grounding transmission line and so on,and bipolar code has got more ing Discrete filter to simulate the crosstalk between code,based on the analysis of digital base band transmission system,the error rate question of the bipolar baseband signal is analysised and the signal baseband system of having crosstalk and the signal baseband system of not crosstalk are described,and the simulation result is analysed.Simulation results and theoretical are basically the same.Keywords:bipolar code;discrete filter;crosstalk between code;Simulink1 引言基带信号,是指消息源的消息直接经过转换器转换成的电信号。
基于matlab的数字基带通信系统仿真1.课程设计的目的(1)增加对仿真软件的认识,学会对各种软件的操作和使用方法(2)加深理解数字基带通信系统的概念(3)初步掌握系统的设计方法,培养独立工作能力2.设计方案论证2.1数字基带传输系统在数字传输系统中,其传输的对象通常是二进制数字信号,它可能是来自计算机、电传打字机或其它数字设备的各种数字脉冲,也可能是来自数字终端的脉冲编码调制(PCM)信号。
这些二进制数字信号的频带范围通常从直流和低频开始,直到某一频率m f ,我们称这种信号为数字基带信号。
在某些有线信道中,特别是在传输距离不太远的情况下,数字基带信号可以不经过调制和解调过程在信道中直接传送,这种不使用调制和解调设备而直接传输基带信号的通信系统,我们称它为基带传输系统。
而在另外一些信道,特别是无线信道和光信道中,数字基带信号则必须经过调制过程,将信号频谱搬移到高频处才能在信道中传输,相应地,在接收端必须经过解调过程,才能恢复数字基带信号。
我们把这种包括了调制和解调过程的传输系统称为数字载波传输系统。
数字基带传输系统的模型如图 1所示,它主要包括码型变换器、发送滤波器、信道、接收滤波器、均衡器和取样判决器等部分。
图1 数字基带传输系统模型1.2 数字基带信号1.2.1数字基带信号波形对不同的数字基带传输系统,应根据不同的信道特性及系统指标要求,选择不同的数字脉冲波形。
原则上可选择任意形状的脉冲作为基带信号波形,如矩形脉冲、三角波、高斯脉冲及升余弦脉冲等。
但实际系统常用的数字波形是矩形脉冲,这是由于矩形脉冲纤数字传输系统中的线路传输码型。
此外,CMI 码和曼彻斯特码一样都是将一位二进制码用一组两位二进制码表示,因此称其为1B2B 码。
(5)4B/3T 码4B/3T 码是1B/1T 码的改进型它把4 个二进制码元变换为3个三进制码元。
显然,在相同信息速率的条件下,4B/3T 码的码元传输速率要比1B/1T 码的低,因而提高了系统的传输效率。
基于MATLABSimulink的基带传输系统的仿真-(1)通信工程专业《通信原理》课程设计题目基于MATLAB/Simulink的基带传输系统的仿真学生姓名张莎学号1113024109所在院(系)陕西理工学院物理与电信工程学院专业班级通信工程专业1104 班指导教师侯宝生合作者王翊东鲁少龙完成地点陕西理工学院物理与电信工程学院实验室2014年 3 月 12 日通信原理课程设计任务书院(系) 物电学院专业班级通信1104 学生姓名张莎一、通信原理课程设计题目基于MATLAB/Simulink的基带传输系统的仿真二、通信原理课程设计工作自2014年2月24日起至2014年3月14日止三、通信原理课程设计进行地点: 物电学院实验室四、通信原理课程设计的内容要求:1建立一个基带传输系统模型,选用合适基带信号,发送滤波器为平方根升余弦滤波器,滚降系数为0.5,信道为加性高斯信道,接收滤波器与发送滤波器相匹配。
要求观察接收信号眼图,并设计接收机采样判决部分,对比发送数据与恢复数据波形,并统计误码率。
另外,对发送信号和接收信号的功率谱进行估计,假设接收定时恢复是理想的。
2.设计题目的详细建模仿真过程分析和说明,仿真的结果可以以时域波形,频谱图,星座图,误码率与信噪比曲线的形式给出。
课程设计说明书中应附仿真结果图及仿真所用到的程序代码(MATLAB)或仿真模型图(Simulink/SystemView)。
如提交仿真模型图,需提交相应模块的参数设置情况。
3.每人提交电子版和纸质的说明书及源程序代码或仿仿真文件。
参考文献:[1]邓华.MATLAB通信仿真及其应用实例详解[M].人民邮电出版社.2003年[2]郑智琴.Simulink电子通信仿真与应用[M].国防工业出版社.2002年[3]赵鸿图.通信原理MATLAB仿真教程[M].人民邮电出版社.2010年[4]刘学勇.详解MATLAB/Simulink通信系统建模与仿真[M].电子工业出版社.2011年[5]达新宇.通信原理实验与课程设计[M].北京邮电大学出版社.2005年[6]邵玉斌.MATLAB/Simulink通信系统建模与仿真实例分析[M].清华大学出版社.2008年指导教师侯宝生系(教研室)通信工程系接受论文 (设计)任务开始执行日期2014年2月24日学生签名基于MATLAB/Simulin的基带传输系统的仿真张莎(陕西理工学院物理与电信工程学院通信1104班,陕西汉中723003)指导教师:侯宝生[摘要]未经调制的数字信号所占据的频谱是从零频或者很低频率开始,称为数字基带信号,不经载波调制而直接传输数字基带信号的系统,称为数字基带传输系统。
