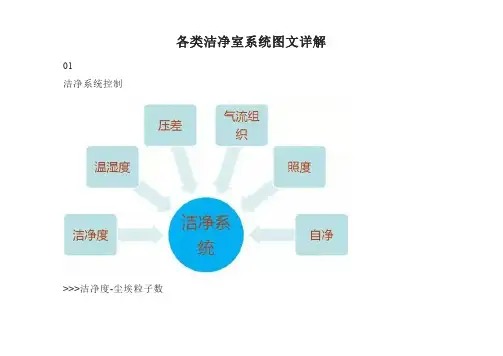

各类洁净室系统图文详解01洁净系统控制>>>洁净度-尘埃粒子数>>>压差相邻洁净区房间之间的压差应为10-15帕斯卡(指导值)。
--EUcGMP(欧盟)洁净区与非洁净区之间、不同等级洁净区之间的压差应不低于10帕斯卡,相同洁净度等级不同功能的操作间之间应保持适当的压差梯度,以防止污染和交叉污染。
--新版GMP 相邻洁净区房间之间的压差应为12.5帕斯卡。
--FDA>>>气流组织及自净应证明各种气流方式无导致污染的风险,例如,应采取适当的措施确保气流不会将操作或设备以及操作人员散发的粒子吹向洁净要求高的区域。
生产操作全部结束,操作人员撤离生现场并经15~20分钟(指导值)自净后,洁净区的应达到“静态”标准。
>>>洁净室围护结构02墙板>>>密胺树脂面层的墙体板材面层不会生锈,抗冲击性能优越。
加工性能好,可任意切割开孔、切割、锯。
表面平整度好。
>>>彩钢板面层的墙体板材与特有龙骨系统相匹配。
可以完全平整地与各种组件相衔接。
两种板材在同一系统中可以互换。
>>>多种墙板选择>>>二次排版设计,全部工厂制作,无现场切割,手工制作>>>机制岩棉板>>>手工岩棉板1.手工岩棉板,四周采用镀锌板冷拉型框架或塑钢框。
2.两面可采用彩涂板、镀锌、不锈钢等净化特定材质。
3.芯材可采用无机质(玻镁板、石膏板)、岩棉、硅酸铝棉、玻镁棉,珍珠棉。
4.产品具有表面美观、隔音、绝热、保温、抗震,防火性能符合国家标准。
>>>玻镁岩棉板1.防火,阻燃。
按GB25970-2010标准达到A级不燃板材。
2.防水、防潮。
在水中浸泡48小时以上,板材不变形,无变化。
3.防腐、耐酸碱。
保证建材装饰的长久性。
4.隔音、隔热。
隔热性能极佳,有极强的隔音效果。
空气过滤器产品介绍此款空气过滤器采用先进的HEPA(高效颗粒空气)过滤技术,能够有效地过滤细小到0.3微米的颗粒,达到99.97%以上的过滤效率。
HEPA过滤器由多层纤维布层叠而成,能够捕捉到灰尘、花粉、霉菌、细菌和病毒等微小颗粒,有效减少对人类健康的威胁。
此款空气过滤器还配备了活性炭过滤层,能够吸附并分解室内空气中的有害气体,如甲醛、苯、二甲苯等有害挥发性有机物。
活性炭具有极大的比表面积和吸附性能,能够迅速吸附有害气体,确保空气质量的提升。
此款空气过滤器还具有智能控制功能,可以根据室内空气质量自动调节风速。
当室内空气质量较好时,空气过滤器会自动调低风速以节约能源。
当室内空气质量下降时,空气过滤器会自动提高风速以达到更好的过滤效果。
此款空气过滤器还具有负离子发生器,能够产生大量负离子,使室内空气更加清新。
负离子对空气中的有害物质具有一定破坏作用,能够使有害物质沉积到地面或被过滤器吸附,从而达到净化空气的效果。
此款空气过滤器还具备静音设计,噪音仅为30分贝左右,不会对人们的正常生活和工作造成干扰。
无论是在卧室、客厅还是办公室等各种场所,都能够提供良好的睡眠和工作环境。
此款空气过滤器设计简洁而时尚,采用LED触摸屏控制面板,操作简单直观。
另外,它还具备定时功能和过滤器更换提醒,用户可以根据实际需要进行设置和更换,方便实用。
总之,此款空气过滤器在保护人体健康和改善室内环境方面具有显著的效果。
通过高效的过滤技术和吸附能力,能够过滤和净化室内空气中的各种有害物质。
同时,其智能控制和静音设计使其在实用性和舒适性上也表现出色。
无论是家庭还是办公场所,都可以选择此款空气过滤器来改善室内空气质量,提升生活和工作的质量。
:::空气过滤器的详细介绍:::空气过滤器的详细介绍空气过滤器的详细介绍1、空气过滤器(Air Filter) 超低洩漏空气过滤器(ULPA FILTER)高效率空气过滤器(HEPA FILTER)中性能空气过滤器(MEDIUM FILTER)初级空气过滤器(PRE FILTER)2、空气过滤网箱体(Air Filter Unit)标准型高效滤网箱(HEPA UNIT、HEPA BOX) 抛弃型高效滤网箱(DISPOSABLE HEPA UNIT)3、无尘室天井系统(C/R Ceiling System)天井吊架系统(HANGER SUPPORT SYSTEM)T-BAR 型天井系统(CEILING GRID SYSTEM)库板型天井系统(PANEL CEILING SYSTEM)空气过滤器(Air Filter)地址:深圳市光明新区观光路汇业科技园10栋1楼东座邮编:518106 网站备案:粤ICP备08004080号电话:+86-755-29891998 传真:+86-755-29891398 网址:Email:sales@:::无尘净化车间主要安装有那些净化设备:::无尘净化车间主要安装有那些净化设备第一,无尘净化车间进风系统要安装,新风过滤箱,中央净化空调(中央净化空调要分为初效/中效/高效三个过滤段)末端有高效送风口。
有必要时还装有净化增压箱。
第二,无尘净化车间回风系统要安装,回风口,过滤初效器,中效回风箱。
第三,进入无尘净化车间之前先进入缓冲区,缓冲区门安装电子互锁,更衣处放置洁净储衣柜,空气清新机。
第四,人和货物进入无尘净化车间须经过,风淋室,货淋室,传递窗主要传递小物品。
第五,在无尘净化车间内局部需要达到10-1000级地方安装垂直层流工作台,层流罩(FFU),洁净棚(可移式净化工作棚),自净器。
第六,测试洁净室洁净度用,激光尘埃粒子计数器无尘室测试方法及项目为证明无尘室工作得令人满意,必须证明其满足了下述准则的要求:1.无尘室内的空气是从洁净区向洁净程度差的区域流动,受污染空气的流动达到最低程度,空气在门口处和室内建筑中的流动方向正确。
洁净室空气过滤器(Cleanroom Air Filter)前言随着环境污染的日益严重和人们环保意识的日渐加强, 空气质量已成为全世界关注的焦点.而空气过滤系统不仅可以保护产品与生产设备,还可以保障工作人员的健康与安全。
因此, 空气过滤器的应用范围越来越广泛。
高新科技的飞速发展、电子产品/半导体/磁头工艺的日趋精密化与微型化必然决定了对空气洁净度的高标准与要求。
采用初、中、高效过滤器并用的方法,能够持续有效地去除粒径更小的尘埃粒子,保证洁净室空气浓度控制在一定范围内.本手册主要介绍空气过滤器的功能与作用、选择原则、检测方法和使用寿命等知识,希望能对大家的洁净工作有所帮助。
目录1、什么是空气过滤器2、空气过滤器的材质3、空气过滤器应用范围4、空气过滤的原理5、空气过滤器的种类6、空气过滤器的功能和作用7、空气过滤器检测方法8、空气过滤器的选择原则与配置:9、空气过滤器的使用频率及维护:10、空气过滤器技术参数名词介绍11、空气过滤器效率分类与对照表1.什么是空气过滤器空气过滤器(Air Filter)是指空气过滤装置。
空气过滤装置一般用于洁净车间、实验室及洁净手术室。
2.空气过滤器的材质目前广泛使用的空气过滤器材质主要有:3.空气过滤器的应用范围4、空气过滤器的原理有尘污染有色污染有毒污染有菌污染洁净空气高精密电子行业公共场所中央空调LCD 、LED 、TFT 行业 生物实验室及研究机构医疗机构及手术室光学、光电、半导体行业 表面静电喷涂车间制药行业航天军事行业食品工业玻璃纤维滤纸 聚丙烯纤维 聚酯纤维滤料 植物纤维滤料无纺布滤料活性碳滤料不洁净空气空气中的尘埃粒子随气流做惯性或无规则的运动,在运动中的空气尘粒撞到既能有效拦截尘粒又不对气流形成过大阻力的过滤介质时,过滤介质杂乱交织的纤维便形成对粒子的无数道屏障,纤维间宽阔的空间允许气流顺利通过。
下面为过滤器具体原理介绍:(为了便于说明,假设灰尘均为球形,并且与过滤器内部纤维接触时会因范德华力粘在纤维上)惯性效应较大的灰尘粒子在气流中做惯性运动,较大的灰尘因惯性来不及绕过而直接撞到纤维上。

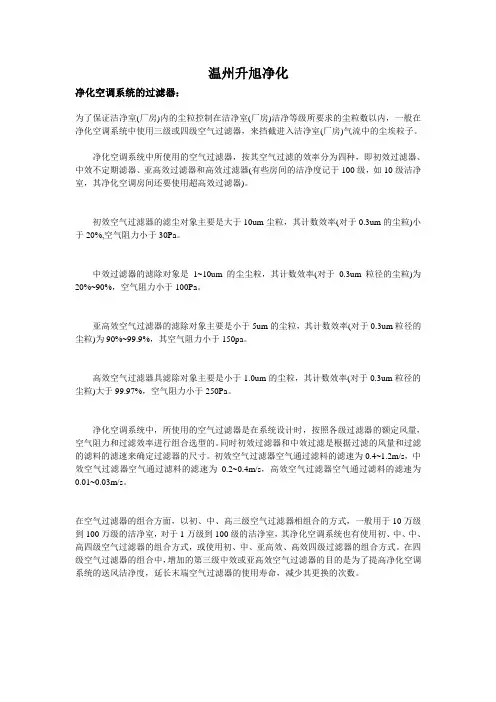

温州升旭净化净化空调系统的过滤器:为了保证洁净室(厂房)内的尘粒控制在洁净室(厂房)洁净等级所要求的尘粒数以内,一般在净化空调系统中使用三级或四级空气过滤器,来挡截进入洁净室(厂房)气流中的尘埃粒子。
净化空调系统中所使用的空气过滤器,按其空气过滤的效率分为四种,即初效过滤器、中效不定期滤器、亚高效过滤器和高效过滤器(有些房间的洁净度记于100级,如10级洁净室,其净化空调房间还要使用超高效过滤器)。
初效空气过滤器的滤尘对象主要是大于10um尘粒,其计数效率(对于0.3um的尘粒)小于20%,空气阻力小于30Pa。
中效过滤器的滤除对象是1~10um的尘尘粒,其计数效率(对于0.3um粒径的尘粒)为20%~90%,空气阻力小于100Pa。
亚高效空气过滤器的滤除对象主要是小于5um的尘粒,其计数效率(对于0.3um粒径的尘粒)为90%~99.9%,其空气阻力小于150pa。
高效空气过滤器具滤除对象主要是小于1.0um的尘粒,其计数效率(对于0.3um粒径的尘粒)大于99.97%,空气阻力小于250Pa。
净化空调系统中,所使用的空气过滤器是在系统设计时,按照各级过滤器的额定风量,空气阻力和过滤效率进行组合选型的。
同时初效过滤器和中效过滤是根据过滤的风量和过滤的滤料的滤速来确定过滤器的尺寸。
初效空气过滤器空气通过滤料的滤速为0.4~1.2m/s,中效空气过滤器空气通过滤料的滤速为0.2~0.4m/s,高效空气过滤器空气通过滤料的滤速为0.01~0.03m/s。
在空气过滤器的组合方面,以初、中、高三级空气过滤器相组合的方式,一般用于10万级到100万级的洁净室,对于1万级到100级的洁净室,其净化空调系统也有使用初、中、中、高四级空气过滤器的组合方式,或使用初、中、亚高效、高效四级过滤器的组合方式。
在四级空气过滤器的组合中,增加的第三级中效或亚高效空气过滤器的目的是为了提高净化空调系统的送风洁净度,延长末端空气过滤器的使用寿命,减少其更换的次数。
空气过滤器空气过滤器:如何有效净化室内空气引言随着城市化的不断加速和工业化进程的不断发展,人们越来越关注室内空气质量。
室内空气中的污染物对人们的健康产生了越来越大的威胁。
空气过滤器作为净化室内空气的一种主要工具,已经成为现代家庭必备的家电之一。
本文将介绍空气过滤器的原理、优势和使用方法,帮助读者更好地了解和选择适合自己的空气过滤器。
一、空气过滤器的工作原理空气过滤器的主要工作原理是通过物理或化学方法,去除室内空气中的尘埃、细菌、病毒、花粉等有害物质,从而达到净化空气的目的。
常见的空气过滤器主要有机械过滤器、活性炭过滤器和电子静电过滤器。
机械过滤器是最常见的一种类型,采用了过滤网格结构,可以有效地阻止灰尘和小颗粒物进入空气循环系统。
活性炭过滤器则利用活性炭的吸附特性,吸附有害气体和异味,提高空气的质量。
而电子静电过滤器则通过电场吸附颗粒物,能够有效去除更小的颗粒物和细菌。
二、空气过滤器的优势1. 净化空气:空气过滤器可以除去空气中的各种有害物质,如灰尘、细菌、病毒、花粉等。
它可以改善室内空气质量,减少对人体的危害并降低过敏反应的发生。
2. 防止疾病传播:空气中的细菌和病毒是疾病传播的主要途径之一。
通过使用空气过滤器,可以显著降低室内疾病传播的风险,特别是对于容易感染疾病的儿童和老年人来说。
3. 改善睡眠质量:室内空气质量的好坏与睡眠质量有着密切的关系。
使用空气过滤器可以过滤空气中的噪音和灰尘,创造一个干净、安静的睡眠环境,从而提高睡眠质量。
4. 增加生活质量:呼吸新鲜、干净的空气可以让人更加健康和舒适。
使用空气过滤器可以提高室内空气的质量,改善人们的生活质量。
三、空气过滤器的使用方法1. 安装位置:空气过滤器应该放置在靠近空气循环系统的位置,比如,客厅或卧室。
这样可以确保过滤效果最佳。
2. 定期更换滤芯:空气过滤器的滤芯是其工作的核心部分,应定期更换以保持过滤效果。
一般来说,滤芯的更换周期为3个月或按使用情况而定。
