基于PLC的装配流水线控制系统设计一、引言随着制造业的快速发展,装配流水线作为一种高效率和高精度的生产方式,得到了广泛应用。
为了实现流水线自动化控制,采用PLC (Programmable Logic Controller,可编程逻辑控制器)作为控制核心,可以实现对流水线的稳定和可靠控制。
本文将基于PLC的装配流水线控制系统的设计进行详细描述。
二、系统结构该装配流水线控制系统由PLC控制器、传感器、执行机构等组成。
传感器用于检测工件的位置、状态等信息,将这些信息传输给PLC控制器。
PLC控制器根据传感器信息,对执行机构进行控制,实现对工件的装配任务。
三、PLC程序设计1.确定输入输出信号:根据流水线的具体情况,确定需要采集的传感器信号和需要控制的执行机构信号。
例如,传感器可以包括光电传感器、接近开关等,执行机构可以包括电动机、气缸等。
2.PLC程序设计:根据装配流水线的工艺流程,编写PLC程序,实现对流水线的自动控制。
程序中包括初态判断、各个工位的操作指令、故障处理等内容。
3.联锁逻辑设计:设计联锁逻辑,确保流水线的安全性和稳定性。
例如,在工件未到位的情况下,一些执行机构不能进行操作,以避免损坏工件和设备。
四、接口设计1.人机界面设计:设计人机界面,方便操作员与装配流水线进行交互。
通过触摸屏、按键等设备,实现对流水线的手动控制、参数设置、运行监控等功能。
2.通信接口设计:为了方便对装配流水线进行远程监控和维护,设计通信接口。
可以通过以太网、Modbus等通信协议,实现与上位机的数据交互和控制命令传输。
五、安全保护设计为了确保装配流水线运行的安全性,需要设计相应的安全保护措施。
例如,设置紧急停止按钮、安全光幕等设备,以及相应的报警系统,及时发现和处理安全隐患。
六、实时监控与故障诊断通过PLC控制器内置的监控功能,实现对装配流水线的实时监控和故障诊断。
当出现故障时,PLC控制器可以自动发出报警,并显示故障位置和原因,方便维修和排除故障。
课程设计论文题目:装配流水线控制的模拟目录一、设计内容及要求 (2)(一)设计目的 (2)(二)设计内容及要求 (2)1.设计内容 (2)2.设计要求 (2)(三)设计原理 (2)二、硬件设计 (3)(一)硬件组成 (3)(二)硬件电路图 (3)1.接线过程 (3)2.接线图 (3)(三)I/O 分配表 (3)三、软件设计 (5)(一)软件程序 (5)(二)PLC程序(STL语句) (9)(三)软件流程图 (12)四、心得体会 (13)五、参考文献 (14)一、设计内容及要求(一)设计目的1.熟悉可编程序控制器的使用方法2.练习用电脑输入,修改和调试程序的方法3.练习辅助继电器和定时器的使用4.利用可编程序控制器对简单系统进行控制的过程(二)设计内容及要求1.设计内容1)计算输入输出点,编写I/O对应表及内部元件使用表;2) 编写PLC控制程序,要求可以实现手动、单周期及连续工作3种操作方式;3)完成实验所需要的硬件接线;4)利用实验台上的开关、按钮、小指示灯等,模拟演示其工作过程;5)完成课程设计报告。
2.设计要求传送带共有十六个工位,工件从1号位装入,分别在A(操作1)、B(操作2)、C (操作3)三个工位完成三种装配操作,经最后一个工位后送入仓库;其它工位均用于传送工件。
(三)设计原理使用移位寄存器指令(SFTR、SFTL),可以大大简化程序设计。
移位寄存器指令的功能如下:若在输入端输入一连串脉冲信号,在移位脉冲作用下,脉冲信号依次移到移位寄存器的各个继电器中,并将这些继电器的状态输出。
其中,每个继电器可在不同的时间内得到由输入端输入的一连串脉冲信号。
二、硬件设计(一)硬件组成1)PLC-1B 实验箱一只2)采用SC-09型PLC 编程通讯转换电缆与计算机连接 3)计算机一台。
(二)硬件电路图 1.接线过程(1)把实验箱上的PLC 输出O/0、O/1、O/2、O/3、O/4、O/5、O/6、O/7分别用实验导线与装配流水线模拟控制实验上的A 、B 、C 、D 、E 、F 、G 、N1接通,PLC 输入I/0、I/1、I/2、I/3、I/4与M1、M2、M3、M4、M5接通。
装配流水线的PLC模拟控制装配流水线的PLC模拟控制【摘要】本文主要是介绍PLC模拟控制在工业生产中的运用,要求学会使用组态王软件和PLC(SIMEINS S7-200)控制系统连接,采用下位机执行,上位机监控的方法,构建完成装配流水线的模拟控制系统。
通过PLC模拟控制和组态王的监控,本文实现了装配流水线的控制和监视。
This paper mainly introduces the use of PLC analog control in industrial production, requires to use kingview software and PLC connection (SIMEINS S7-200) control system, using a machine to perform, PC monitor, the method of building a complete assembly line simulation control system. Simulation control by PLC and kingview monitoring, this paper implements the assembly line of control and monitoring.【关键词】PLC控制;下位机执行;上位机监控;组态王监控PLC control; Under a machine; PC monitoring; Kingview monitoring1引言1.1引论PLC = Programmable logic Controller,可编程逻辑控制器,一种数字运算操作的电子系统,专为在工业环境应用而设计的。
它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入|输出控制各种类型的机械或生产过程,是工业控制的核心部分 PLC = Programmable Logic Controller,可编程控制器。
装配流水线的模拟控制装配流水线的模拟控制摘要:对装配流水线的控制进行了分析设计,该系统主要引入了通用监控系统(组态王)的组态功能和PLC(SIMEINS S7-200)编程控制器的控制方式,实现了对装配流水线的工作状态的在线监测和系统自动控制。
设计的控制系统具有较高的实用性,能够进行启动、移位、复位工作,较好地达到预期目标。
本次设计是装配流水线控制的模拟,主要是模拟流水线上产品所经加工过程的控制和生动的表示。
模拟主要流水线有四个操作过程(包括入库),传输带用四段指示灯表示,以指示灯的明暗来显示产品在运输这一状态。
分析控制对象我们选择用移位寄存器控制来实现控制目的,每隔2秒寄存器移位一次,从而控制相应操作的执行。
关键词:装配流水线;设计;PLC;组态王1、概述SIMATICS7—200硬件系统的配置方式采用整体式加积木式,即主机中包含一定数量的本机I/O,同时还可以扩展各种功能模块。
CPU模块又称为主机是系统的核心,它包括CPU、存储器、基本输入输出点和电源等。
它实际就是一个完整的控制系统,可以单独完成一定的控制任务。
主机I/O数量不能满足控制系统的要求时,用户可以根据需要扩展各种I/O模块,所能连接的扩展单元的数量和实际所能使用的I/O点数是由多种因素共同决定的。
当需要完成某些特殊功能的控制任务时,可扩展特殊功能模块,以完成某种特殊的控制任务。
利用网络接口,可以充分和方便地利用为SIMATICS7—200系统的硬件和软件资源而开发和使用的一些设备,主要有编程设备、人机操作界面和网络设备等。
所有以上这些硬件设备,都在一个统一的工业软件平台上编程和运行,为了更好地管理和使用这些设备,S7—200PLC配备了许多功能强大的专用功能指令,方便地实现各种控制目的。
工厂中的装配流水线作业是工业生产中经常使用的一种形式。
因此,装配流水线的控制有重要的实际意义。
一般在传送带上有需要加工的产品,传送到某一位置时,对其进行某一种加工,在传送到下一道程序,直至加工完毕,送入仓库。
基于PLC的装配流水线控制系统设计
PLC(Programmable Logic Controller)是一种运用数字和模拟输入/输出模块和计算单元构成的可编程逻辑控制器,广泛应用于工业自动化、机器人控制等领域。
设计基于PLC的装配流水线控制系统包括以下步骤:
1. 确定控制系统的功能需求,包括流程控制、机械控制、传感器信号采集等方面。
2. 设计PLC的输入/输出模块、计算单元等硬件结构,包括选择适当的PLC型号、输入/输出点数、通讯接口等。
同时,要考虑如何提高控制系统的可靠性和稳定性,包括备用电源、电磁兼容性等。
3. 设计控制系统的软件,包括编写PLC程序和人机界面程序,确保流水线各个工位的协同工作。
PLC程序可以采用Ladder Diagram(梯形图)或Function Block Diagram(函数块图)等编程语言,人机界面程序可以采用Visual Basic、C#等编程语言。
4. 选择适当的传感器、执行器等设备,包括接口电路的设计,以便将信号传输到PLC输入模块,并从PLC输出模块控制执行器。
5. 进行控制系统的现场调试和测试,以验证控制策略的可行性和效果,同时检查硬件连接错误和软件程序的逻辑错误。
6. 最后进行系统的优化和改进,包括调整控制参数、加强故障检测和诊断,提高自动化水平和生产效率。
总的来说,基于PLC的装配流水线控制系统设计需要充分考虑控制系统的可靠性、稳定性、可扩展性和可维护性,充分利用现代控制技术,不断追求提高工业自动化水平和生产效率。
P L C课程设计__装配流水线控制------------------------------------------作者xxxx------------------------------------------日期xxxx目录1 概述 (1)2 硬件设计 (2)控制要求 (2)选择PLC的型号 (3)2.2.1 基本单元 (3)2.2.2 个人计算机(PC)或编程器 (4)2.3输入输出接线表 (4)2.4系统设计流程图 (4)3 软件设计 (6)设计梯形图 (6)设计语句表 (13)4调试结果 (18)5 结束语 (19)6 参考文献 (20)1 概述在PLC问世之前,工业控制领域中是继电器控制占主导地位,继电器控制系统有着十分明显的缺点。
体积大、功耗多、可靠性差、寿命短、运行速度慢、适应性差,尤其当生产工艺发生变化时,就鼻息重新设计、重新安装,造成时间和资金的严重浪费。
为了改变这种现状,1969年美国数字设备公司(DEC)研制出了世界上第一台PLC。
随着PLC的不断发展增加了网络通信功能,发展了各种智能模块,增加了外部诊断功能。
使PLC成为了现在工业控制领域的三大支柱之一。
本课题是用PLC控制装配流水线控制。
用PLC控制装配流水线具有程序设计简单、易于操作和理解、能够实现多种功能等优点。
此系统主要能够实现顺次启动和停止,完成工件移位以及功能紧急故障处理等功能。
2 硬件设计控制要求:图2-1功能说明:装配流水线控制传送系统,用异步电动机带动传送带,控制过程如下:启动时先按下SD按钮,起动整个传送系统,工件开始在传送带移位。
停止时按下复位按钮,装配流水线停止工作,系统初始化重新开始运行。
A,B,C三个灯模拟的是三个操作,D,E,F,G四组灯模拟的是传送带。
传送带共有十六个工位,工件从1号位装入,分别在A(操作1)、B(操作2)、C(操作3)三个工位完成三种装配操作,经最后一个工位后送入仓库;D,E,F,G均是四个灯一组的模拟传送带,这些工位均用于传送工件。

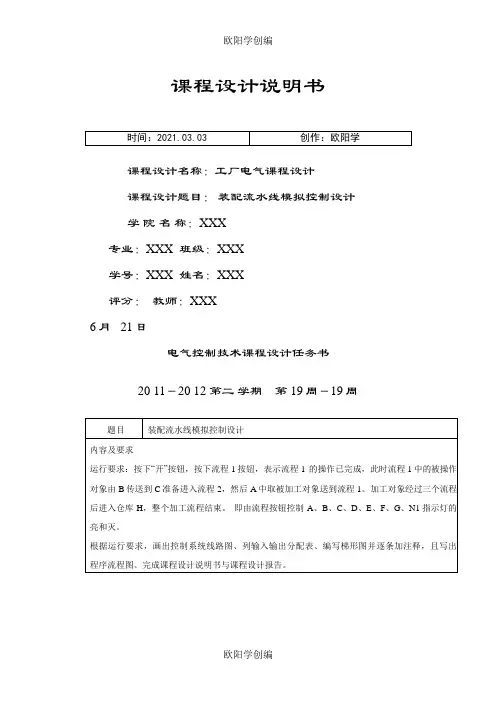

课程设计说明书课程设计名称:工厂电气课程设计课程设计题目:装配流水线模拟控制设计学院名称:XXX专业:XXX 班级:XXX学号:XXX 姓名:XXX评分:教师:XXX6月 21日电气控制技术课程设计任务书20 11-20 12 第二学期第19周-19周摘要本次设计主要是介绍PLC模拟控制在工业生产中的运用,要求学会使用组态王软件和PLC(SIMEINS S7200)控制系统连接,采用下位机执行,上位机监控的方法,构建完成装配流水线的模拟控制系统。
通过PLC模拟控制和组态王的监控,本文实现了装配流水线的控制和监视。
PLC控制;下位机执行;上位机监控;组态王监控在工业自动化生产中,由于PLC控制具有一系列的的优点,而且便于控制,深受企业的喜爱,同时运用组态软件进行监控生产流程,更是让整个过程变得可视化。
而且工业自动化通用组态软件组态王软件系统与最终工程人员使用的具体的PLC或现场部件无关。
对于不同的硬件设施,只需为组态王配置相应的通讯驱动程序即可。
组态王支持一系列的硬件设备,包括可编程控制器(PLC)、智能模块、板卡、智能仪表、变频器等等。
所以在装配流水线上PLC的模拟控制运用的越来越广泛.关键词PLC控制;下位机执行;上位机监控;组态王监控目录1 课题内容及要求21.1 设计目的21.2设计任务及要求21.3 设计原理22 硬件设计32.1 硬件组成32.2硬件电路图32.2.1 接线过程32.2.2接线图32.2.3 I/O 分配表33软件设计53.1软件程序53.1.2 PLC程序(STL语句)83.1.3 软件流程图124 PLC控制系统介绍134.1基本介绍134.2 PLC的功能134.3 PLC的特点134.4 PLC控制系统的设计基本原则145参考文献156 心得体会161 课题内容及要求1.1 设计目的(1) 熟悉可编程序控制器的使用方法(2) 练习用电脑输入,修改和调试程序的方法(3) 练习辅助继电器和定时器的使用(4) 利用可编程序控制器对简单系统进行控制的过程1.2设计任务及要求根据实验内容及运行的要求,画出控制系统线路图、列输入输出分配表、编写梯形图并逐条加注释,且写出程序流程图。
基于PLC的装配流水线控制系统设计一、引言在工业生产中,装配流水线被广泛采用,它可以实现生产的自动化、流程化和高效化。
而在流水线上,各个工位的运行需要进行统一的控制,以保证整个流水线的顺畅运行。
因此,本文将介绍一种基于PLC的装配流水线控制系统设计。
二、系统组成及原理该系统由PLC主控制器、变频器、传感器、执行器等组成。
其中,PLC主控制器作为系统的核心,通过读取传感器信号和控制执行器的动作,实现对流水线的全面控制。
变频器则负责控制马达的速度,使之能够根据不同工位的生产需求进行调整,同时也可以实现流水线的正反转。
整个流水线上的传感器主要有光电开关、接近开关、压力传感器和温度传感器等。
通过对这些传感器的信号进行读取和处理,PLC可以掌握每个工位的运行状况,并据此进行下一步的控制。
执行器主要包括气缸、电机、液压缸等,它们可以用来控制流水线上的工件的进出、固定、旋转等动作。
PLC通过对这些执行器的控制,实现对整个流水线的运行控制。
三、编程设计编写PLC程序时,需要先进行流程分析,确定各个工位之间的关系和控制流程。
同时,还需要根据控制流程,设置相应的输入、输出地址和逻辑关系。
具体的程序设计包括:1、输入输出端口设置。
根据系统的需求,需要设置相应的I/O端口,包括读取传感器和控制执行器的输入和输出信号。
2、程序流程设计。
根据流水线的不同工位运行状况,设置相应的判断条件和控制程序。
如针对某些工位的硬件限制,需要进行加锁、解锁等操作。
3、故障诊断。
设置故障检测程序,当系统出现故障时,能够自动识别并进行报警处理。
四、总结基于PLC的装配流水线控制系统设计,可以实现对流水线的全面控制,提高生产效率和质量。
但是,在设计过程中,需要充分考虑各个工位之间的关系和流程,同时也要合理设置输入输出端口和程序流程,以实现系统智能化的运行。

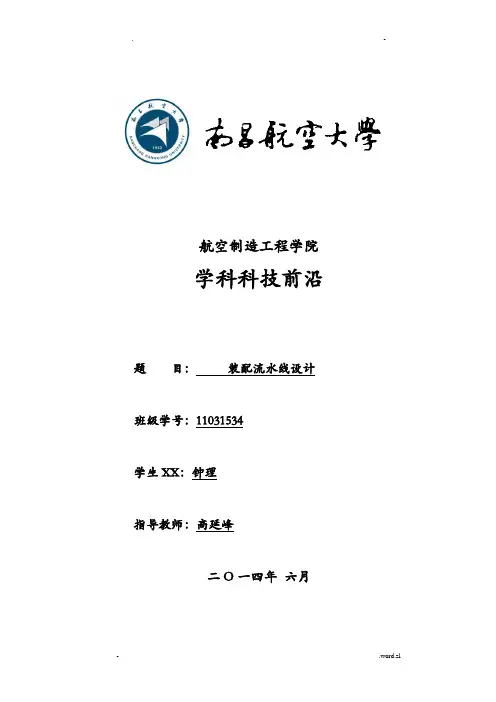

航空制造工程学院学科科技前沿题目:装配流水线设计班级学号:11031534学生XX:钟理指导教师:高延峰二O一四年六月摘要本设计以当今自动化水平越来越高的现状。
装配流水线在生产过程中代替人力发挥出越来越重要的作用。
以此为背景从它的概念和特点出发,提出了装配流水线生产上的问题和缺乏,如:生产不平衡、效率低、现场管理混乱等。
各企业通过调整装配作业指导、运用工序同期化和加强现场管理等方法来改善这些问题。
对装配生产流水线进展改进,最终到达使整个装配线趋于平衡、装配效率有效提高和提高现场管理的目的。
PLC是现代通用的工业控制计算机。
其接口容易,同时PLC的编程语言简单易懂很容易被不管是否有电路根底的用户都能很快上手和掌握。
在各个领域都得到广泛的应用,特别是工业自动化领域。
装配流水线是现在企业批量生产和扩大开展中不可或缺的的生产方式。
目前,PLC 在装配流水线上应用广泛。
而本设计是在电脑上模拟控制整个装配流水线的流程,以现在较为流行的PLC(可编程控制器)为根底来实现装配流水线的控制功能。
本次设计我以饮料装瓶为例。
其程序是通过PLC控制8盏LD灯的闪烁来模拟饮料装配流水线的传送、装瓶、盖盖、贴签和成品入库。
在程序设计中,我使用了大量的置位与复位指令,并运用比较指令来选择不同的操作工位,结合传感器使饮料瓶到达装配工位时停顿传送。
经过屡次的程序设计和模拟仿真,程序已能实现移位、三工位装配和单工位入库等操作。
关键词:装配流水线;PLC;控制系统AbstractNowadays, this design occupies important position in automation level. The assembly line to replace human in the process of production playing an increasingly important role, as the background.Proceeding from its concept and characteristic,It Puts forward the problems and the insufficiency in the assembly line of production .Such as: production imbalance, the efficiency is low, the site management confusion, etc. In order to solve these problems ,we can take measures like adjusting the assembling work instruction,synchronization in using process, strengthening the site management .Making improvement of the assembly production line, can finally make the whole assembly line in equilibrium, and effectively improve the assembly efficiency and enhance the site management .PLC is the control puter of modern general industrial. Its interface is easy, meanwhile the programming language of PLC is simple and can be easily understand and quickly handcuffed and master whether the users have circuit basis or not. In every field it is widely used, especially in industrial automation.Assembly line is the indispensable mode of production in enterprise of expanding and batch production. At present, the PLC is widely used in the assembly line. While this design on the puter which is controlling the entire process in the assembly line, with current relatively popular PLC (programmable controller) as the basis for realizing simulation control function of the assembly line. After many program design and simulation, it can basically achieve the required functions.This designs me with the beverage bottle for example. Its procedure is the flicker that controls 8 LD lights through PLC to imitate the transmission of the beverage assembles flowing water line, bottle, cover cover, stick label and finished product to store in ware house. In the program design, I used to in great quantities place with reset instruction, and make use of to pare instruction to choose different operation work, stop transmission while bining to spread a feeling machine to make beverage bottle arrive to assemble a work. Imitate really after many program designs and emulation, the procedure can already carry out to move and 3 to assemble and list the work store in warehouse etc. operation.Keywords: assembly line; PLC; Control system.目录前言 (1)第1章装配流水线及传感器的根本介绍 (2)1.1 装配流水线的根本介绍 (2)1.2 PLC控制饮料装瓶流水线的优势 (2)1.3 传感器的根本介绍及选择 (3)第2章PLC的根底知识及选型 (4)2.1 可编程控制器概述 (4)2.2 PLC的特点 (4)2.3 PLC的组成及其工作原理 (5)2.7 PLC选型 (5)第3章装配流水线的PLC控制程序设计局部 (8)3.1 设计任务 (8)3.2 硬件设计 (10)3.3 梯形图分析 (11)3.4 调试过程及结果 (15)小结 (16)[参考文献] (17)附录指令表 (18)前言本设计的目的是通过对装配流水线的PLC控制设计,进一步熟悉PLC的概念、特点和控制原理。
《PLC设计与实训》
设计报告
题目:装配流水线的模拟控制
一.设计题目与设计目的
1.设计题目
装配流水线的模拟控制
2.设计目的
了解移位寄存器在控制系统中的应用及针对位移寄存器指令的编程方法
二.设计要求
1.设计要求说明
在本实验中,传送带共有20个工位。
工件从1号位装入,依次经过2号位、3号位…20号工位。
在这个过程中,工件分别在A(操作1)、B(操作2)、C (操作3)三个工完成三种装配操作,经最后一个工位送入仓库。
按下启动开关SD ,程序按照D→A→E→B→F→C→G→H流水线顺序自动循环执行;在任意状态下选择复位按钮程序都返回到初始状态;选择移位按钮,每按动一次,完成一次操作。
2.实验面板图
三.设计内容
1.设计思路
根据设计要求写出如下流程:
(1)当程序烧写进PLC板以后,启动程序,按下开始按钮I0.0,流水线开始正常工作;
(2) 1秒后传送带D指示灯亮;
(3) 1秒后传送带A指示灯亮,D指示灯灭;
(4) 1秒后传送带E指示灯亮,A指示灯灭;
(5) 1秒后传送带B指示灯亮,E指示灯灭
(6) 1秒后传送带F指示灯亮,B指示灯灭;
(7) 1秒后传送带C指示灯亮,F指示灯灭;
(8) 1秒后传送带G指示灯亮,C指示灯灭;
(9) 1秒后传送带H指示灯亮,G指示灯灭;
(10)1秒后又跳转至D指示灯亮,H灯灭,8秒一个周期,循环往复;
(11)在过程中任意时刻按下复位按钮,系统复位至正常工作最开始状态;
(12)在过程中任意时刻按下移位按钮,立刻跳转至下一步。
2.设计程序
(1)梯形图如下:
(2)指令表:Network 1
LD I0.0 LPS
AN M20.0 LPS
AN M0.1 TON T37, +10 LPP
TON T38, +80 LPP
ED
R M20.0, 1 R M10.0, 1 Network 2
LD T38
AN M20.0
O I0.2
O C6
O M0.0
LD I0.0
EU
OLD
AN M10.0
= M0.0 Network 3
LD I0.2 LPS
EU
S M20.0, 1 LPP
R M10.0, 1 Network 4
LD T37
AN M20.0
= M0.1 Network 5
O M0.1
LD I0.1
EU
OLD
SHRB M0.0, M10.0, +8 Network 6
LD I0.1
LD C5
LD I0.0
ED
OLD
O I0.2
CTU C5, 8
Network 7
LD M10.0
= Q0.0
Network 8
LD M10.1
= Q0.1
Network 9
LD M10.2
= Q0.2
Network 10
LD M10.3
= Q0.3
Network 11
LD M10.4
= Q0.4
Network 12 LD M10.5 = Q0.5 Network 13 LD M10.6 = Q0.6 Network 14 LD M10.7 = Q0.7 3.硬件接线图
四.调试过程与设计体会
1.调试过程
首先将预先设计好题目要求功能的梯形图在模拟软件上打出来,保存显示有错误,经过更改后,保存成功。
按照PLC端口地址分配表连接实验模块和PLC板,然后连接电脑和PLC板,连接成功后,将程序写入板中。
开始试运行,发现运行结果与预期效果不一样,在检查接线无误以后,分析应该是程序逻辑问题。
在运行程序时打开软件的模拟状态,观察各个时间的得电断电状态,发现梯形图中一些符号运用有问题,导致整个程序运行达不到预期效果。
在查阅可课本后,改正并运行,还是出现类似问题。
在经过几次更正和调试后,最终实现了实验要求。
2.设计体会
经过本次课程设计,让我深刻体会到了PLC这门学科的强大之处,也让我在设计过程中不仅回顾领了相关知识,也让我对该门课程有了更深的理解。
在调试的过程中遇到的问题,也锻炼了我对于知识灵活变通的能力。
而本次设计仅仅是实现一些简单功能,在了解相关一些实际运用例子之后,发现真正运用于实际生产还需要更为复杂的编程,因此如果以后从事相关工作的还有很长的学习道路。
五.系统运行和测试照片。
