电厂锅炉汽包水位的控制分析

汽包水位控制原则及调整一、汽包水位调节原则1在负荷较低时，主给水电动门未开，由给水旁路阀控制汽包水位。

当主蒸汽达到要求流量，全开主给水电动门，全关给水旁路阀。

反之，当主蒸汽减少到要求流量且持续一定时间后，将旁路给水阀投自动，关主给水电动门，给水由主路切换到旁路。

2锅炉汽包水位的调节是通过改变主给水调节阀的开度或给水泵的转速，在机组负荷小于25％时，采用单冲量调节；当机组负荷大于25%后，给水切换为三冲量调节，此时通过控制汽泵转速控制汽包水位，电泵备用。

单冲量，三冲量调节器互为跟踪，以保证切换无扰。

3锅炉正常运行中，汽包水位应以差压式水位计为准，参照电接点水位计和双色水位计作为监视手段，通过保持给水流量，减温水流量和蒸汽流量之间的平衡使汽包水位保持稳定。

4为了保证汽包水位各表计指示的正确性，每班就地对照水位不少于一次，同类型水位计指示差值≯30mm。

5两台汽动给水泵转速应尽可能一致，负荷基本平衡。

6两台汽动给水泵及一台电动给水泵均可由CCS自动调节水位，正常情况下汽包水位调节由自动装置完成，运行人员应加强水位监视。

7当汽包水位超过正常允许的变化范围，且偏差继续增大时应及时将自动切至手动方式运行。

手动调整时幅度不可过大，应防止由于大幅度调节而引起的汽包水位大幅度波动和缺、满水事故。

8经常分析主蒸汽流量、给水流量、主汽压力变化规律，发现异常及时处理。

二、遇有下列情况时应注意水位变化(必要时采用手动调节)1给水压力、给水流量波动较大时；2负荷变化较大时；3事故情况下；4锅炉启动、停炉时；5给水自动故障时；6水位调节器工作不正常时；7锅炉排污时；8安全门起、回座时；9给水泵故障时；10并泵及切换给水泵时；11锅炉燃烧不稳定时。

三、给水控制系统（CCS控制）1本机组装有两台50%汽动调速给水泵和一台30%电动调速泵。

2机组启动初期，由于是中压缸进汽启动方式，此阶段无法采集到蒸汽流量参数，水位自动调节只能采取单冲量模式，此模式以给水旁路调节阀自动调节水位为主，电泵勺管调节给水压力和汽包压力之差为副的调节手段。

锅炉汽包水位测量与控制锅炉汽包水位测量与控制是保证锅炉运行安全和正常的重要环节。

正确的水位测量和控制可以有效地避免锅炉水位过高或过低，从而保护锅炉的正常运行和工作人员的安全。

在锅炉中，汽包水位是指锅炉内部的水位高度，它的高低直接影响到锅炉的正常工作。

一般来说，过高的水位会导致汽包水溢出，增加锅炉的运行压力，甚至可能造成锅炉爆炸的危险。

而过低的水位则容易引起锅炉的干燥烧坏，甚至可能损坏锅炉设备。

准确地测量和控制汽包水位对于锅炉的安全和稳定运行至关重要。

测量汽包水位可以使用多种方法，常见的有机械水位计、电容式水位计和超声波水位计等。

机械水位计是一种传统的测量方法，它通过一个玻璃管来显示水位高度。

机械水位计的优点是结构简单，使用可靠，但缺点是无法实时监测水位变化，并且受到高温、高压等因素的限制。

电容式水位计通过测量电容的变化来确定水位高度，具有较高的灵敏度和精度，可以实时监测水位变化，但成本较高。

超声波水位计则是通过发射超声波信号并测量信号的回波时间来确定水位高度，具有非接触、无污染等优点，但对环境影响较大。

控制汽包水位可以通过调节给水和排水量来实现。

一般来说，给水与排水的平衡是保持汽包水位稳定的关键。

如果水位偏高，可以增大排水量或减小给水量来调整；如果水位偏低，可以减小排水量或增大给水量来调整。

还可以通过调节汽包内部的排气阀和进水阀来控制汽包水位的变化。

在进行汽包水位测量和控制时，需要注意以下几点：应定期检查和校准水位计的准确性，确保其正常工作。

应设置安全水位，即在正常运行范围内，确保锅炉的安全。

要经常监测和记录锅炉的水位变化，并及时采取措施调整，确保锅炉水位的稳定。

锅炉汽包水位的影响因素及调整浅析摘要：本文主要分析了影锅炉响汽包水位的主要因素，并针对机组在各个阶段期间汽包水位的调整方案进行了分析，以期对电厂运行调整提供借鉴作用。

关键词：汽包水位；给水流量；蒸汽流量。

1引言汽包水位是汽包锅炉正常运行中重要的监视参数之一，运行中，如果锅炉水位过高时会造成蒸汽带水，引起管道水冲击，严重时可能造成汽轮机进水事故，造成严重的设备损坏。

当水位过低时，将会引起锅炉水循环的破坏，造成水冷壁超温，严重缺水时，水冷壁出现干烧，引起水冷壁严重超温而出现大面积爆管的严重设备损坏事故。

所以，运行中，将汽包水位控制在正常水位范围内至关重要。

2影响锅炉汽包水位的主要因素分析2.1给水压力的影响当给水压力发生变化时，将使得给水流量随之发生变化，从而使得给水流量与蒸汽流量之间的平衡遭到破坏，最终使得水位发生变化。

当给水压力降低时，给水流量将随之减小，若其他条件不变的情况下，汽包水位将下降。

反之，当给水压力升高时，给水流量增加，汽包水位上升。

如果给水压力过低，甚至低于汽包压力时，将造成汽包无法上水，从而使得汽包严重缺水。

2.2燃烧对汽包水位的影响当外界负荷与给水流量不变化时，燃烧突然加强时，水位将出现暂时上升后下降；反之，燃烧减弱时，汽包水位将出现先下降后上升的现象。

这主要是由于燃烧工况的改变使得炉内的放热量发生了变化，从而引起工质状态发生变化的缘故。

当燃烧加强时，锅炉吸热量增加，炉水的汽泡增加，体积发生膨胀，从而使得汽包水位暂时性的上升，随着燃烧的继续加强，产生的蒸汽量不断增多，汽包压力上升，饱和温度也随着上升，炉水中的汽包数量随之减少，水位又会下降。

2.3负荷变化对汽包水位的影响当外界负荷突然增加时，如果给水流量和燃烧工况不变的情况下，将引起汽包压力急剧下降，使得炉水饱和温度下降，汽包内部分水瞬间汽化，产生大量的汽泡，使汽包水位快速升高，形成虚假水位；反之，如果外界负荷突然降低，将引起锅炉汽压骤升，汽包水位骤减，如此时大大减弱燃烧，则促使水位更低，若安全门动作又会使水位升高。

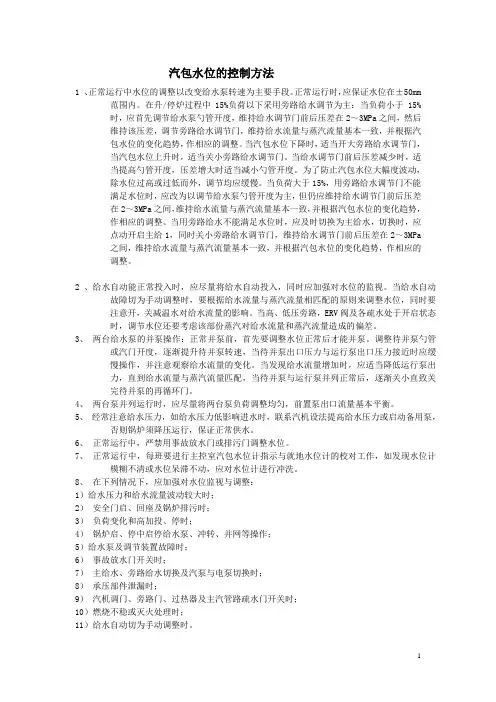

汽包水位的控制方法1 、正常运行中水位的调整以改变给水泵转速为主要手段。

正常运行时，应保证水位在±50mm范围内。

在升/停炉过程中15%负荷以下采用旁路给水调节为主：当负荷小于15%时，应首先调节给水泵勺管开度，维持给水调节门前后压差在2～3MPa之间，然后维持该压差，调节旁路给水调节门，维持给水流量与蒸汽流量基本一致，并根据汽包水位的变化趋势，作相应的调整。

当汽包水位下降时，适当开大旁路给水调节门，当汽包水位上升时，适当关小旁路给水调节门。

当给水调节门前后压差减少时，适当提高勺管开度，压差增大时适当减小勺管开度。

为了防止汽包水位大幅度波动，除水位过高或过低而外，调节均应缓慢。

当负荷大于15%，用旁路给水调节门不能满足水位时，应改为以调节给水泵勺管开度为主，但仍应维持给水调节门前后压差在2～3MPa之间，维持给水流量与蒸汽流量基本一致，并根据汽包水位的变化趋势，作相应的调整。

当用旁路给水不能满足水位时，应及时切换为主给水，切换时，应点动开启主给1，同时关小旁路给水调节门，维持给水调节门前后压差在2～3MPa之间，维持给水流量与蒸汽流量基本一致，并根据汽包水位的变化趋势，作相应的调整。

2 、给水自动能正常投入时，应尽量将给水自动投入，同时应加强对水位的监视。

当给水自动故障切为手动调整时，要根据给水流量与蒸汽流量相匹配的原则来调整水位，同时要注意开，关减温水对给水流量的影响。

当高、低压旁路，ERV阀及各疏水处于开启状态时，调节水位还要考虑该部份蒸汽对给水流量和蒸汽流量造成的偏差。

3、两台给水泵的并泵操作：正常并泵前，首先要调整水位正常后才能并泵。

调整待并泵勺管或汽门开度，逐渐提升待并泵转速，当待并泵出口压力与运行泵出口压力接近时应缓慢操作，并注意观察给水流量的变化。

当发现给水流量增加时，应适当降低运行泵出力，直到给水流量与蒸汽流量匹配，当待并泵与运行泵并列正常后，逐渐关小直致关完待并泵的再循环门。
