TC4钛合金相变温度的测定与分析

TC4钛合金β相转变温度引言钛合金是一种重要的结构材料，广泛应用于航空航天、汽车、船舶等领域。

TC4钛合金是一种常用的β相钛合金，其特点是具有良好的可塑性、强度和耐腐蚀性能。

β相转变温度是TC4钛合金的一个重要参数，它决定了该合金的结构性能，对于材料的成型、加工和使用都具有重要意义。

什么是β相转变温度β相转变温度指的是钛合金从α相到β相转变的温度范围。

在温度高于β相转变温度时，钛合金处于β相状态；而在温度低于β相转变温度时，钛合金会转变为α相。

影响β相转变温度的因素1.合金成分：钛合金由钛和其他合金元素组成，不同的合金元素含量将影响β相转变温度。

α稳定元素如铝、氧、氮会使β相转变温度增加，而β稳定元素如钼、铌、铁会使β相转变温度降低。

2.加工工艺：热处理工艺对钛合金的β相转变温度也有影响。

过高或过低的热处理温度都会导致β相转变温度的改变。

3.试样厚度：钛合金试样的厚度也会对β相转变温度产生一定影响。

较厚的试样会引起较高的β相转变温度。

β相转变温度的测定方法1.金相显微镜：通过金相显微镜观察钛合金在不同温度下的显微组织变化，可以确定β相转变温度。

2.热分析法：常用的热分析方法有差热分析（DSC）、热差分析（DTA）和热重分析（TGA）。

这些方法通过对钛合金样品进行加热或冷却，测量样品吸放热量或重量变化，从而确定β相转变温度。

3.X射线衍射：通过测量钛合金在不同温度下的X射线衍射图谱，可以得到样品的结构信息，从而确定β相转变温度。

β相转变温度的意义β相转变温度是钛合金的一个重要参数，它决定了钛合金的微观组织和力学性能。

了解和控制β相转变温度对于钛合金的合金设计、加工工艺和性能改善都具有重要意义。

1. 合金设计：通过合理调整合金成分，可以改变钛合金的β相转变温度，从而实现对材料性能的调控。

2. 热处理工艺：了解β相转变温度可以指导钛合金的热处理过程，以获得理想的微观组织和力学性能。

3. 加工性能：控制β相转变温度能够提高钛合金的塑性和可加工性，使其更适合复杂形状的加工和成型。

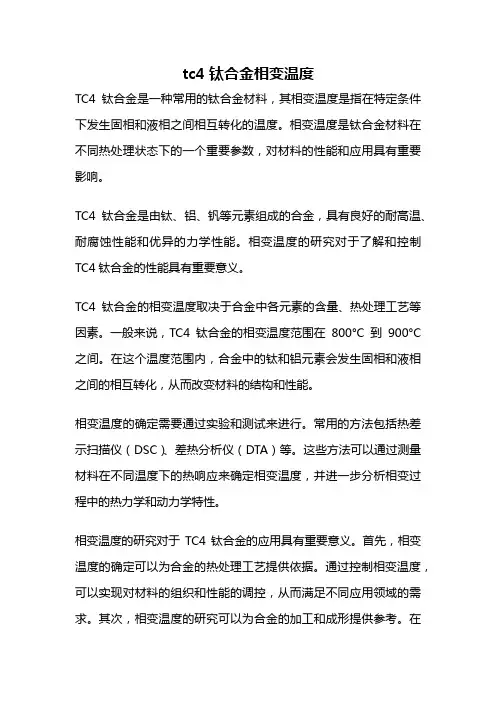

tc4钛合金相变温度TC4钛合金是一种常用的钛合金材料，其相变温度是指在特定条件下发生固相和液相之间相互转化的温度。

相变温度是钛合金材料在不同热处理状态下的一个重要参数，对材料的性能和应用具有重要影响。

TC4钛合金是由钛、铝、钒等元素组成的合金，具有良好的耐高温、耐腐蚀性能和优异的力学性能。

相变温度的研究对于了解和控制TC4钛合金的性能具有重要意义。

TC4钛合金的相变温度取决于合金中各元素的含量、热处理工艺等因素。

一般来说，TC4钛合金的相变温度范围在800°C到900°C 之间。

在这个温度范围内，合金中的钛和铝元素会发生固相和液相之间的相互转化，从而改变材料的结构和性能。

相变温度的确定需要通过实验和测试来进行。

常用的方法包括热差示扫描仪（DSC）、差热分析仪（DTA）等。

这些方法可以通过测量材料在不同温度下的热响应来确定相变温度，并进一步分析相变过程中的热力学和动力学特性。

相变温度的研究对于TC4钛合金的应用具有重要意义。

首先，相变温度的确定可以为合金的热处理工艺提供依据。

通过控制相变温度，可以实现对材料的组织和性能的调控，从而满足不同应用领域的需求。

其次，相变温度的研究可以为合金的加工和成形提供参考。

在相变温度附近，材料的塑性变形能力较好，有利于加工成形。

相变温度还可以影响钛合金的耐腐蚀性能。

研究表明，在相变温度附近，合金的耐腐蚀性能较好，这主要是由于相变过程中材料的晶界清晰化和析出相的形成，从而提高了材料的耐腐蚀性能。

TC4钛合金的相变温度是指在特定条件下发生固相和液相之间相互转化的温度。

相变温度的研究对于了解和控制钛合金材料的性能具有重要意义，可以为热处理、加工和耐腐蚀性能的优化提供依据。

随着对钛合金材料的研究深入，相变温度的研究将在钛合金材料的应用和开发中发挥越来越重要的作用。

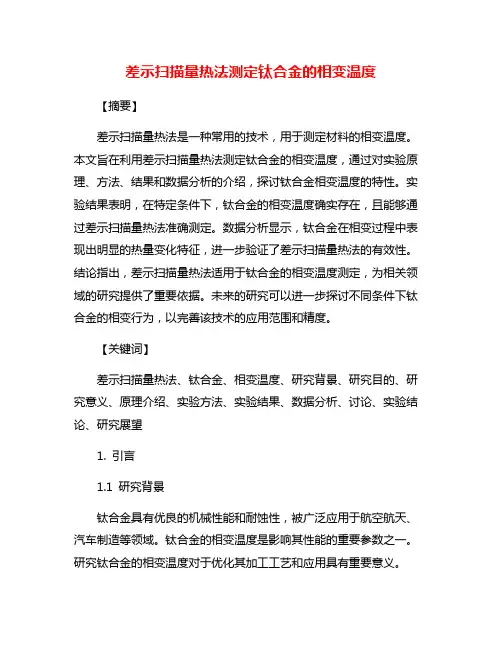

差示扫描量热法测定钛合金的相变温度【摘要】差示扫描量热法是一种常用的技术，用于测定材料的相变温度。

本文旨在利用差示扫描量热法测定钛合金的相变温度，通过对实验原理、方法、结果和数据分析的介绍，探讨钛合金相变温度的特性。

实验结果表明，在特定条件下，钛合金的相变温度确实存在，且能够通过差示扫描量热法准确测定。

数据分析显示，钛合金在相变过程中表现出明显的热量变化特征，进一步验证了差示扫描量热法的有效性。

结论指出，差示扫描量热法适用于钛合金的相变温度测定，为相关领域的研究提供了重要依据。

未来的研究可以进一步探讨不同条件下钛合金的相变行为，以完善该技术的应用范围和精度。

【关键词】差示扫描量热法、钛合金、相变温度、研究背景、研究目的、研究意义、原理介绍、实验方法、实验结果、数据分析、讨论、实验结论、研究展望1. 引言1.1 研究背景钛合金具有优良的机械性能和耐蚀性，被广泛应用于航空航天、汽车制造等领域。

钛合金的相变温度是影响其性能的重要参数之一。

研究钛合金的相变温度对于优化其加工工艺和应用具有重要意义。

差示扫描量热法是一种常用的热分析技术，可用于测定材料的相变温度。

该方法通过测量样品在加热或冷却过程中释放或吸收的热量，来确定样品的相变点。

与传统的热分析方法相比，差示扫描量热法具有灵敏度高、准确度高、实验过程简单等优点。

本研究旨在利用差示扫描量热法测定钛合金的相变温度，为进一步了解钛合金的热性能提供基础数据。

通过研究相变温度与合金组成、热处理工艺等因素的关系，可以为钛合金的工程应用提供重要参考依据。

本研究具有一定的理论和实际意义。

1.2 研究目的研究目的是通过差示扫描量热法测定钛合金的相变温度，探究钛合金在不同条件下的相变行为及相变温度的变化规律。

通过这一研究，可以更深入地了解钛合金的热力学性质，为钛合金的相变温度设计和工程应用提供参考依据。

通过测定钛合金的相变温度，还可以为相关工业领域提供实用性的数据支持，为钛合金的开发和应用提供科学依据。

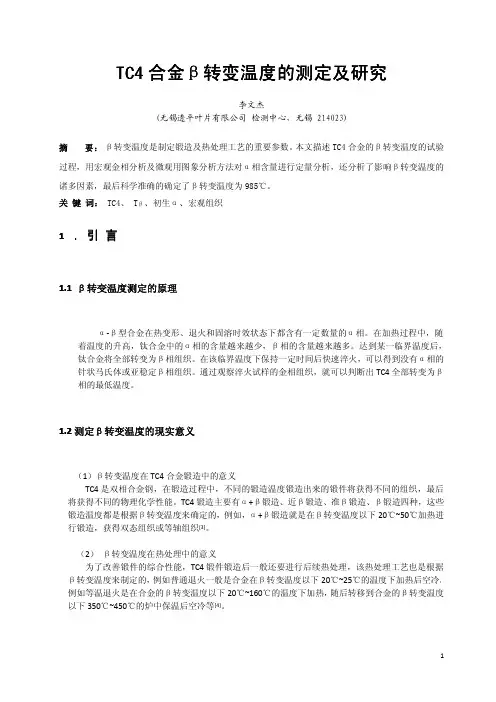

β转变温度的测定及研究TC4合金合金β李文杰(无锡透平叶片有限公司检测中心，无锡214023)摘要：β转变温度是制定锻造及热处理工艺的重要参数。

本文描述TC4合金的β转变温度的试验过程，用宏观金相分析及微观用图象分析方法对α相含量进行定量分析，还分析了影响β转变温度的诸多因素，最后科学准确的确定了β转变温度为985℃。

关键词：TC4、Tβ、初生α、宏观组织1.引言1.1β转变温度测定的原理α-β型合金在热变形、退火和固溶时效状态下都含有一定数量的α相。

在加热过程中，随着温度的升高，钛合金中的α相的含量越来越少，β相的含量越来越多。

达到某一临界温度后，钛合金将全部转变为β相组织。

在该临界温度下保持一定时间后快速淬火，可以得到没有α相的针状马氏体或亚稳定β相组织。

通过观察淬火试样的金相组织，就可以判断出TC4全部转变为β相的最低温度。

1.2测定β转变温度的现实意义（1）β转变温度在TC4合金锻造中的意义TC4是双相合金钢，在锻造过程中，不同的锻造温度锻造出来的锻件将获得不同的组织，最后将获得不同的物理化学性能。

TC4锻造主要有α+β锻造、近β锻造、准β锻造、β锻造四种，这些锻造温度都是根据β转变温度来确定的，例如，α+β锻造就是在β转变温度以下20℃~50℃加热进行锻造，获得双态组织或等轴组织[3]。

（2）β转变温度在热处理中的意义为了改善锻件的综合性能，TC4锻件锻造后一般还要进行后续热处理，该热处理工艺也是根据β转变温度来制定的，例如普通退火一般是合金在β转变温度以下20℃~25℃的温度下加热后空冷。

例如等温退火是在合金的β转变温度以下20℃~160℃的温度下加热，随后转移到合金的β转变温度以下350℃~450℃的炉中保温后空冷等[4]。

2.试验过程及分析2.1化学成分对该批TC4合金进行化学成分分析，结果如表1所示。

2.2试样制备在同一批原材料上切取试样的尺寸为10X10mm，高为15mm的长方形金相试样6个。

tc4钛合金的热成型温度tc4钛合金是一种高性能的金属材料，在航空航天、汽车制造、船舶制造等领域得到广泛应用。

热成型温度是其热加工过程中的重要参数之一。

本文将就tc4钛合金的热成型温度进行探讨，并提供一些相关的参考数据和建议。

1. tc4钛合金的特性tc4钛合金由钛、铝、铁等元素组成，具有优异的热力学性能和力学性能。

其特点包括高强度、耐腐蚀性好、低密度、良好的可焊性和加工性能等。

因此，tc4钛合金被广泛应用于高温、高强度和耐腐蚀的工作环境中。

2. 热成型温度的定义热成型温度是指将tc4钛合金加热至一定温度范围内进行成型加工的温度。

热成型可以使材料在较低的应力条件下进行塑性变形，以提高成形性和减少加工难度。

合理选择热成型温度对于保证成形性能和提高加工效率都具有重要意义。

3. 影响热成型温度的因素（1）tc4钛合金的化学成分：不同的化学成分会影响合金的热稳定性和相变温度范围。

因此，在选择热成型温度时需要考虑合金的具体成分。

（2）热成型方法：常见的热成型方法包括热挤压、热轧、热锻等。

不同的热成型方法对应不同的成型温度范围。

（3）成型工艺要求：不同的成型工艺对热成型温度有不同的要求。

例如，对于需要进行精确成型的零件，热成型温度的控制就更为关键。

4. tc4钛合金的常用热成型温度范围根据不同的热成型方法和工艺要求，tc4钛合金的热成型温度在600℃至900℃之间。

具体选择的温度范围需要根据具体情况进行调整。

5. tc4钛合金热成型温度的影响（1）成形性能：合理选择热成型温度可以提高tc4钛合金的成形性能，降低成形过程中的应力和变形阻力，减少裂纹和变形缺陷的产生。

（2）材料性能：热成型温度也会影响tc4钛合金的晶粒尺寸和晶界结构。

适当的热成型温度可以促进晶粒细化和均匀化，提高材料的强度和韧性。

（3）加工效率：选择合适的热成型温度可以提高热成型的效率和质量，减少不必要的能耗和成本。

6. 注意事项和建议（1）在确定热成型温度时，需结合tc4钛合金的具体成分和成型工艺要求来进行选择。

TC4-DT钛合金的相变过程原位观察王文盛;刘向宏;赵小花;郝芳;张小航;张海【摘要】利用共聚焦显微镜原位观察了存在强织构和正常两种组织的TC4-DT钛合金从室温升温至1200℃过程中的组织演变,并且与在室温下采用光学显微镜获得的照片进行了对比研究.结果表明,试样加热温度大于500℃时,无需化学浸蚀即可以进行原位观察.试样加热至950℃(Tβ-35℃)时,可观察到球状α相逐渐消失,加热至1000℃(Tβ+15℃)后观察不到球状α相,判断α→β相转变的温度区间应在950～1000℃.此外,正常组织试样加热至1000℃时已经能观察到β晶界和晶界滑移现象,而存在强织构的组织加热至1170℃左右时才观察到明显的β晶界和晶界滑移现象.强织构会阻碍晶粒再结晶长大,只有加热至Tβ以上一定温度时,晶粒才能再结晶长大.【期刊名称】《钛工业进展》【年(卷),期】2018(035)004【总页数】6页(P6-11)【关键词】TC4-DT钛合金;原位观察;高温金相;强织构【作者】王文盛;刘向宏;赵小花;郝芳;张小航;张海【作者单位】西部超导材料科技股份有限公司特种钛合金材料制备技术国家地方联合工程实验室, 陕西西安 710018;西部超导材料科技股份有限公司特种钛合金材料制备技术国家地方联合工程实验室, 陕西西安 710018;西部超导材料科技股份有限公司特种钛合金材料制备技术国家地方联合工程实验室, 陕西西安 710018;西部超导材料科技股份有限公司特种钛合金材料制备技术国家地方联合工程实验室, 陕西西安 710018;西部超导材料科技股份有限公司特种钛合金材料制备技术国家地方联合工程实验室, 陕西西安 710018;航空工业成都飞机设计研究所, 四川成都 610091【正文语种】中文【中图分类】TG146.230 引言TC4-DT钛合金是我国“十五”期间研制的一种中强高损伤容限型钛合金。

通过纯净化熔炼、新型准β热处理(准β锻造)等创新工艺制造的该合金可满足我国新一代飞机长寿命、高可靠性的设计需求。

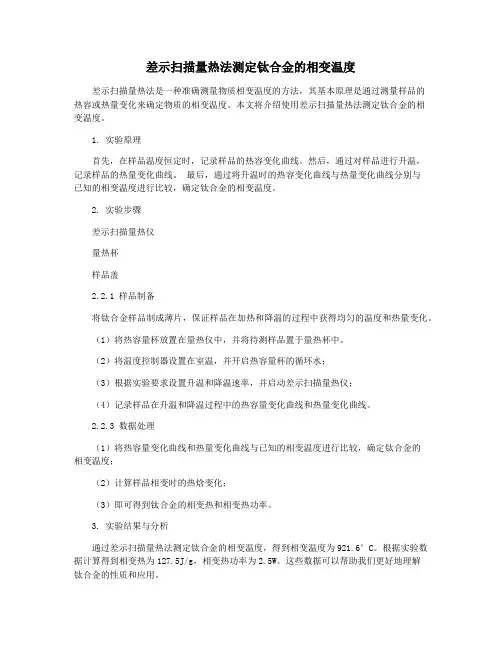

差示扫描量热法测定钛合金的相变温度差示扫描量热法是一种准确测量物质相变温度的方法，其基本原理是通过测量样品的热容或热量变化来确定物质的相变温度。

本文将介绍使用差示扫描量热法测定钛合金的相变温度。

1. 实验原理首先，在样品温度恒定时，记录样品的热容变化曲线。

然后，通过对样品进行升温，记录样品的热量变化曲线。

最后，通过将升温时的热容变化曲线与热量变化曲线分别与已知的相变温度进行比较，确定钛合金的相变温度。

2. 实验步骤差示扫描量热仪量热杯样品盖2.2.1 样品制备将钛合金样品制成薄片，保证样品在加热和降温的过程中获得均匀的温度和热量变化。

（1）将热容量杯放置在量热仪中，并将待测样品置于量热杯中。

（2）将温度控制器设置在室温，并开启热容量杯的循环水；（3）根据实验要求设置升温和降温速率，并启动差示扫描量热仪；（4）记录样品在升温和降温过程中的热容量变化曲线和热量变化曲线。

2.2.3 数据处理（1）将热容量变化曲线和热量变化曲线与已知的相变温度进行比较，确定钛合金的相变温度；（2）计算样品相变时的热焓变化；（3）即可得到钛合金的相变热和相变热功率。

3. 实验结果与分析通过差示扫描量热法测定钛合金的相变温度，得到相变温度为921.6°C。

根据实验数据计算得到相变热为127.5J/g，相变热功率为2.5W。

这些数据可以帮助我们更好地理解钛合金的性质和应用。

4. 小结本实验介绍了差示扫描量热法测定钛合金的相变温度的方法和步骤。

实验结果表明，差示扫描量热法是一种准确测量物质相变温度的方法，并可以用于研究钛合金的性质和应用。

通过本实验，可以让学生更好地理解差示扫描量热法的基本原理和实验操作，同时也能够提高学生对钛合金材料性质和应用方面的认识。
