c-2.3-1石方路基分项工程质量检验评定表

分项工程质量检验评定表（空表）公路工程表L 分项工程质量检验评定表填表说明本表是按《公路工程质量检验评定标准》（JTG F80/1-2004）编制，填写评定表前必须读懂填表说明。

1．分项工程所列基本要求，对施工质量优劣具有关键作用，应按基本要求对工程进行认真检查。

经检查不符合基本要求规定时，不得进行工程质量的检验和评定。

2．分项工程的评分方法:分项工程的实测项目分值满分为100分，按实测项目采用加权平均法计算。

外观缺陷、资料不全须予扣分。

（1）实测项目是对规定的检查项目采用现场抽样方法，按照规定频率和下列计分方法对分项工程的施工质量直接进行检测评分。

涉及结构安全和使用功能的重要实测项目为关键项目（以“△”标识），其合格率不得低于90%（属于工厂加工制造的桥梁金属构件不低于95%，机电工程为100%），且检测值不得超过规定极值，否则必须进行返工处理。

检查项目合格率（%）=（检查合格的点(组)数÷该检查项目的全部检查点(组)数)×100%检查项目评定分数得分=单项检查项目合格率×100分项工程得分=∑[检查项目得分×权值]/∑检查项目权值分项工程的评分值=分项工程得分－外观缺陷扣分－资料不全扣分（2）外观鉴定（3）资料不全扣分分项工程的施工资料和图表残缺，缺乏最基本的数据，或有伪造涂改资料者，不予检验和评定。

施工单位应有完整的施工原始记录、试验数据、分项工程自查数据等质量保证资料，并进行整理分析，负责提交齐全、真实和系统的施工资料和图表。

工程监理单位负责提交齐全、真实和系统的监理资料。

质量保证资料应包括以下六个方面：1）所用原材料、半成品和成品质量检验结果；2）材料配比、拌和加工控制检验和试验数据；3）地基处理、隐蔽工程施工记录和大桥、隧道施工监控资料；4）各项质量控制指标的试验记录和质量检验汇总图表；5）施工过程中遇到的非正常情况记录及对工程质量影响分析；6）施工过程中如发生质量事故，经处理补救后，达到设计要求的认可证明文件。

编制说明1、各资料管理人员应共同探讨现行公路各种规范、规程，建立、健全资料管理制度，确保施工内业资料完整、准确的收集、整理、归档,在有效期限内妥善保管，防潮、防盗、防火，避免资料的丢失.2、本表格及表格的填写适用于“黔西野坝至方家田石桥煤矿至羊场支线新建工程”项目.3、工程质量检验评定标准按JTG F80/1—2004《公路工程质量检验评定标准》执行。

4、《表格》的格式、右上角的代号均统一规定，在使用时不可任意变动,如有缺项填“无”。

5、所有往来中《表格》的资料以及交、竣工文件，均按A4或A3两种规格的纸张提供。

6、所有表格在使用时,不能任意删除其内容，其中表格的间距如不够填写，可另附页：如属表格错误需修改或需增加相关项目表格请先抄报驻监办。

7、在施工过程中,可以增加工程附件用以清楚说明施工的质与量.8、为保证资料的可靠性、完整性，请用钢笔（黑色)及时认真填写，不得任意涂改，施工过程中的原始记录一律用手填写，签名必须由负责人亲笔签署，不得打印、复印，如打印、复印的视为不合格资料。

9、《质检资料收集及填写》是根据常规施工项目进行编写，部分项目在表中没有反映，可根据已有项目格式进行补充。

10、试验记录表（附录一)以试验软件表格为准。

11、在施工各阶段，应做好各类构造物每一工序、每一分项工程和每一分部工程开工前和验收过程的照相及摄像记录，除使用传统照相机照相记录,还应使用数码相机或摄像，对重要的施工过程应进行数码摄像，并将数码照相和摄像记录记录成光盘，每月交驻监办一套.相片和摄像记录是中间交工验收和交工验收的必备资料,所有的照相记录应能明确表明工程的位置和主要尺寸。

12、每一座桥应对开工前本桥所在区域的地形、地物和交工验收后的完成工程进行数码摄像，在摄像中对影响工程实施的控制性工程和控制点，以及完成后工程中重要的构造物，运营中需特别注意监控、养护及管理的要点作语音说明。

13、所有表格中合同号、编号及其它文件编号按下表填写:质检资料收集及填写一、分部、分项工程开工申请二、路基、排水、涵洞、防护工程检查验收资料111213141516。

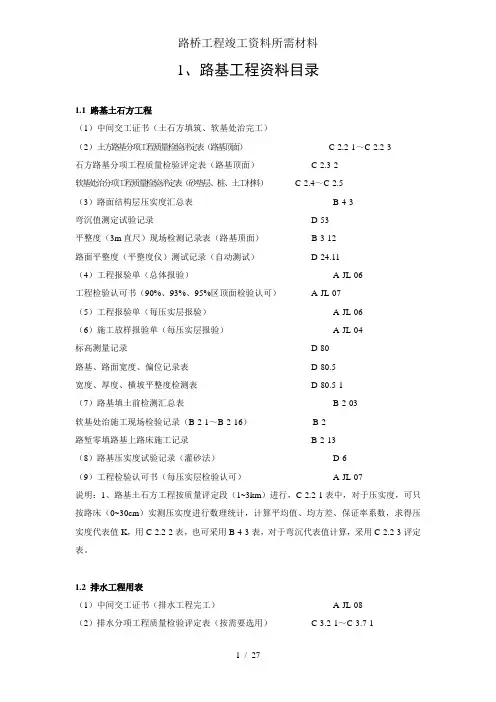

1、路基工程资料目录1.1 路基土石方工程（1）中间交工证书（土石方填筑、软基处治完工）（2）土方路基分项工程质量检验评定表（路基顶面）C-2.2-1～C-2.2-3石方路基分项工程质量检验评定表（路基顶面）C-2.3-2软基处治分项工程质量检验评定表（砂垫层、桩、土工材料）C-2.4～C-2.5（3）路面结构层压实度汇总表B-4-3弯沉值测定试验记录D-53平整度（3m直尺）现场检测记录表（路基顶面）B-3-12路面平整度（平整度仪）测试记录（自动测试）D-24.11（4）工程报验单（总体报验）A-JL-06工程检验认可书（90%、93%、95%区顶面检验认可）A-JL-07（5）工程报验单（每压实层报验）A-JL-06（6）施工放样报验单（每压实层报验）A-JL-04标高测量记录D-80路基、路面宽度、偏位记录表D-80.5宽度、厚度、横坡平整度检测表D-80.5-1（7）路基填土前检测汇总表B-2-03软基处治施工现场检验记录（B-2-1～B-2-16）B-2路堑零填路基上路床施工记录B-2-13（8）路基压实度试验记录（灌砂法）D-6（9）工程检验认可书（每压实层检验认可）A-JL-07说明：1、路基土石方工程按质量评定段（1~3km）进行，C-2.2-1表中，对于压实度，可只按路床（0~30cm）实测压实度进行数理统计，计算平均值、均方差、保证率系数，求得压实度代表值K，用C-2.2-2表，也可采用B-4-3表，对于弯沉代表值计算，采用C-2.2-3评定表。

1.2 排水工程用表（1）中间交工证书（排水工程完工）A-JL-08（2）排水分项工程质量检验评定表（按需要选用）C-3.2-1～C-3.7-1小型预制件分项工程质量检验评定表（预制板）C-6.13-14砌体（侧墙）分项工程质量检验评定表C-6.10-4（3）工程报验单（总体报验）A-JL-06工程检验认可书（总体检验认可）A-JL-07（4）工程报验单（施工工序报验）A-JL-06（5）施工放样报验单（施工前放样测量）A-JL-04标高测量记录D-80施工放样测量示意图D-80.7（6）排水工程施工现场检测记录（按需要选用）B-3-1～B-3-15水泥砂浆抗压强度试验记录D-41.2水泥砼抗压强度试验记录D-45工程施工质量检测记录表（通用表）A-JL-00（7）工程检验认可书（工序检验认可）A-JL-071.3 小桥（通道桥）用表（1）中间交工证书（基础与下部构造、梁板预制、安装、现浇、桥面等）A-JL-08（2）小桥分项工程质量检验评定表（按需要选用）（2.1）浆砌片石基础分项工程质量检验评定表C-6.10-1（2.2）砼基础分项工程质量检验评定表C-6.13-1钢筋加工与安装分项工程质量检验评定表C-6.12-1（2.3）砌体（侧墙）分项工程质量检验评定表C-6.10-4（2.4）小型预制件分项工程质量检验评定表（砼板预制）C-6.13-14（2.5）桩基、立柱、墩台帽或盖梁：见桥梁工程下部构造资料目录（用表）（3）工程报验单（小桥总体或分部报验）A-JL-06（4）工程检验认可书（小桥总体或分部检验认可）A-JL-07（5）工程报验单（小桥分项报验）A-JL-06施工放样报验单A-JL-04桥涵施工测量记录表、示意图D-80.6（6）小桥分项工程施工检测记录表（按需要选用）桥梁结构物片石砼施工原始记录B-5-10桥梁水泥砼（砂浆）浇筑申请单B-5-11桥梁结构物水泥砼施工原始记录B-5-12桥梁水泥砼拌和物工程性质检测记录B-5-13桥梁结构物钢筋施工原始记录B-5-15砌块、料石现场验收记录表B-5-17结构物基坑（槽）开挖施工记录B-3-11开挖基坑质量检验表C-V-6结构物回填施工记录B-3-8基底承载力（轻型触探）检测记录B-3-3基底承载力（动力触探）试验记录B-3-3.1水泥砂浆抗压强度试验记录D-41.2水泥砼抗压强度试验记录D-45工程施工质量检测记录表（通用）A-JL-00（7）工程检验认可书（分项检验认可）A-JL-07（8）施工放样报验单（小桥完工测量报验）A-JL-04桥涵施工测量记录表、示意图D-80.71.4 涵洞工程用表（1）中间交工证书（分项工程完工）A-JL-08（2）涵洞分项工程质量检验评定用表（按需要选用）（2.1）管涵分项工程质量检验评定表C-7.2-1（2.2）盖板涵分项工程质量检验评定表C-7.3-1（2.3）拱涵分项工程质量检验评定表C-7.4-1（2.4）倒虹吸管分项工程质量检验评定表C-7.4-2（2.5）顶入法施工的桥、涵分项工程质量检验评定表C-7.6-1浆砌、砼基础分项工程质量检验评定表C-6.13-1小型预制件分项工程质量检验评定表（砼盖板预制）C-6.12-1（3）工程报验单（总体报验）A-JL-06（4）工程检验认可书（涵洞完工检验认可）A-JL-07（5）施工放样报验单（施工前测量报验）A-JL-04桥涵施工测量记录表、示意图D-80.6（6）工程报验单（涵分项施工报验）A-JL-06（7）涵分项施工试验检测记录表（按需要选用）（7.1）砼管节预制质量检验表C-VI-5（7.2）开挖基坑质量检验表C-VI-6（7.3）现浇砼整体式模板安装质量检验表C-VI-7（7.4）拱圈砌（浇）筑施工记录B-6-5（7.5）顶入法施工记录B-6-6（7.6）倒虹吸闭（灌）水试验记录B-6-7（7.7）涵洞管节施工记录B-6-8（7.8）涵管成品检验记录B-6-9（8）分项工程施工现场检测记录（按需要选用）（8.1）砌块、料石现场验收记录表B-5-17（8.2）基底承载力（轻型触探、动力触探）检测记录B-3-3、B-3-3.1（8.3）结构物基坑（槽）开挖施工记录B-3-11（8.4）桥梁结构物钢筋施工原始记录B-5-15（8.5）桥梁结构片石砼施工原始记录B-5-10（8.6）结构物水泥砼施工原始记录B-3-9（8.7）结构物回填施工记录B-3-8（8.8）工程施工质量检测记录表A-JL-00（9）水泥砂浆抗压强度试验记录D-41.2水泥砼抗压强度试验记录D-45（10）施工放样报验单（涵完工测量报验）A-JL-04桥涵施工测量记录表、示意图D-80.7（11）工程检验认可书（分项工程施工检验认可）A-JL-071.5 砌筑工程（挡墙、护坡）用表（1）中间交工证书（分项工程完工）A-JL-08（2）分项工程质量检验评定用表（按需要选用）（2.1）挡土墙分项工程质量检验评定表C-4.2-1～C-4.3-1（2.2）锚喷支护分项工程质量检验评定表C-4.4-1（2.3）锥、护坡分项工程质量检验评定表C-4.5-1（2.4）浆砌、干砌砌体分项工程质量检验评定表C-4.6-1、C-4.6-2（2.5）导流、石笼防护分项工程质量检验评定表C-4.7-1、C-4.8-1（2.6）小型预制件分项工程质量检验评定表（砼块、面板）C-6.13-14（2.7）钢筋加工与安装分项工程质量检验评定表C-6.12-1钢筋网分项工程质量检验评定表C-6.12-2（3）工程报验单（分项总体报验）A-JL-06（4）工程检验认可书（分项总体检验认可）A-JL-07（5）施工放样报验单（施工前测量报验）A-JL-04桥涵施工测量记录表、示意图D-80.6（6）工程报验单（分项工程施工报验）A-JL-06（7）锚喷支护施工检测记录表B-6-01～B-6-04（8）挡墙施工现场检测记录表（按需要选用）结构物基坑（槽）开挖施工记录B-3-11桥梁结构物钢筋施工原始记录B-5-15开挖基坑质量检验表C-VI-6现浇砼整体模板安装质量检验表C-VI-7桥梁结构物片石砼施工B-5-10结构物水泥砼施工B-3-9结构物回填施工记录B-3-8基底承载力（轻型触探、动力触探）检测记录B-3-3、B-3-3.1砌块、料石现场验收记录表B-5-17（9）工程施工质量检测记录表（通用）（砌体、护坡、砼块、面板预制）A-JL-00水泥砂浆抗压强度试验记录D-41.2水泥砼抗压强度试验记录D-45（10）施工放样报验单（分项工程完工测量报验）A-JL-04桥涵施工测量记录表、示意图D-80.7（11）工程检验认可书（分项施工检验认可）A-JL-074、桥梁工程上部构造资料目录4.1 一片（块）预制梁、板用表（1）中间交工证书（可按一跨的总片数）A-JL-08（2）预制梁、板分项质量检验评定表（按跨评）C-6.13-8（3）钢筋加工与安装分项工程质量检验评定表C-6.12-1（4）钢丝、钢绞线先张——质量检测评定表C-6.14-1后张法分项工程质量检测评定表C-6.14-3（5）工程检验认可书（总体）A-JL-07（6）工程报验单（总体）A-JL-06（7）工程施工质量检测记录表（总体）A-JL-00（8）工程报验单（钢筋）A-JL-06桥梁结构物钢筋施工原始记录B-5-15工程施工质量检测记录表（钢筋）A-JL-00（9）工程报验单（模板）A-JL-06现浇混凝土整体式模板安装质量检验表C-VI-7工程施工质量检测记录表（钢筋）A-JL-00（10）工程报验单（张拉）A-JL-06工程施工质量检测记录表（波纹管管道坐标）A-JL-00预应力张拉记录（钢绞线）C-V-37预应力张拉记录（钢筋）C-V-38桥梁后张法预应力张拉原始记录B-5-03桥梁先张法预应力张拉施工记录（一）B-5-06桥梁先张法预应力张拉施工记录（二）B-5-07工程报验单（混凝土）A-JL-06桥梁水泥砼浇筑申请单B-5-11桥梁结构物水泥砼施工原始记录B-5-12桥梁水泥砼拌和物工程性质检测记录B-5-13混凝土工程施工记录C-V-41水泥混凝土抗压强度试验记录（包括张拉强度）D-45工程报验单（孔道压浆）A-JL-06桥梁预应力孔道压浆施工记录B-5-4孔道压浆水泥浆试验记录D-60水泥浆泌水率、膨胀率、稠度试验记录D-60.1水泥浆抗压强度试验记录（同水泥砂浆用表）D-41.2桥梁预应力构件封锚砼施工记录（箱梁）B-5-05（11）工程检验认可书（钢筋、模板、砼、张拉、封锚检验认可）A-JL-07（12）预应力空心板梁预制质量检测记录汇总表（一）B-5-32预应力空心板梁预制质量检测记录汇总表（二）B-5-33预应力T（箱）梁预制质量检测记录汇总表（一）B-5-34预应力T（箱）梁预制质量检测记录汇总表（二）B-5-35注：对于先张法（空心板）、后张法（T、I、箱梁）、预制梁、板，分别采用相应的表样（表号）。

公路工程质量评定表说明1、本套表格适用于公路工程建设上运用，包括试验、检测、评定及施工原始记录。

2、本套表格包含评定标准(F80/1-2004) 要求评分的部分项目。

事实上本套表格是工程质量检验报告单所对应项目的评分表。

目的是对工程进行最终评定结论，作为交竣工验收的重要资料。

评定标准未规定的项目不列入此表。

3、总评表是评表的汇总。

权重依据评定标准附录A 的规定，因此总评表的数据来源于评表的结果。

总评表结果即得出工程项目的评定结果。

4、由于评表的规定分有部分项目可能有增减，有的评表未填写规定分。

填表人依据实际状况填写。

5、对于路途工程可分段评定，在桩号及部位栏填上起止桩号，并在表头填上“第×段共×段”,标段评定时以路途长度加权平均。

6、数据应真实牢靠，不能及施工检查数据有冲突。

甲方代表、监理工程师应细致审核把关，并比照评定标准的外观检查项目进行评定，最终签名认可。

7、路基、柔性基层、沥青路面弯沉值评定参见附录I8、喷射混凝土抗压强度评定参见附录E9、水泥混凝土弯拉强度评定参见附录C10、路面结构层厚度评定参见附录H11、路基、路面压实评定参见附录B12、水泥混凝土抗压强度评定参见附录D13、水泥砂浆强度评定参见附录F14、单位、分部及分项工程的划分参见附录A15、分项工程质量评分，其检验内容包括基本要求、实测项目、外观鉴定和质量保证资料四个部分。

只有在其运用的原材料、半成品、成品及施工工艺符合基本要求的规定，且无严峻外观缺陷和质量保证资料真实并基本齐全时，才能对分项工程质量进行检验评定。

16、分项工程的评分值满分为100分，按实测项目接受加权平均法计算。

存在外观缺陷或资料不全时，须予减分。

Z[检查项目得分×权值]分项工程得分Z 检查项目权值分项工程评分值=分项工程得分—外观缺陷减分—资料不全减分(1)基本要求检查分项工程所列基本要求，对施工质量优劣具有关键作用，应按基本要求对工程进行细致检查。
