第5章 图像增强

(3) 变换后依然得到6个图像。其中：第一个图像反映亮 度特征，是原图像亮度的加权和；第二个图像表示绿度，反 映绿色生物量特征；第三个图像表示湿度，反映土壤的湿度
特征；其余三个分量与地物特征没有明确的对应关系。
七、多元信息复合
遥感图像信息融合(Fusion)是将多源遥感数据在统一的 地理坐标系中，采用一定的算法生成一组新的信息或合
其中：
k ( g 'max g 'min ) /( gmax gmin ) 255/ 52 4.9
b g 'ij kgij 0 49 49
2、非线性拉伸
（1）指数变换
xb be
（2）对数变换
axa
c
xb b度进行分层，每一层所包含的亮度值范围可以不
同。
图像密度分割原理可以按如下步骤进行：
（1）求图像的极大值dmax和极小值dmin； （2）求图像的密度区间ΔD = dmax-dmin + 1； （3）求分割层的密度差Δd =ΔD／n ，其中 n为需分割的层数；
（4）求各层的密度区间；
（5）定出各密度层灰度值或颜色。
减法运算可以增加不同地物间光谱反射率以及在 两个波段上变化趋势相反时的反差。不同时相同 一波段图像相减时，可以提取波段间的变化信息。
T M 4 影 像
T M 3 影 像
TM4-TM3影像
87 年 影 像
92 年 影 像 变化监测结果影像
（二）加法运算
B= i /m
i=1 m
加法运算可以加宽波段，如绿色波段和红色波 段图像相加可以得到近似全色图像；而绿色波 段，红色波段和红外波段图像相加可以得到全 色红外图像。
-1 -2 -1 0 0 0 1 2 1 1 2 0 -2 1 0 -1

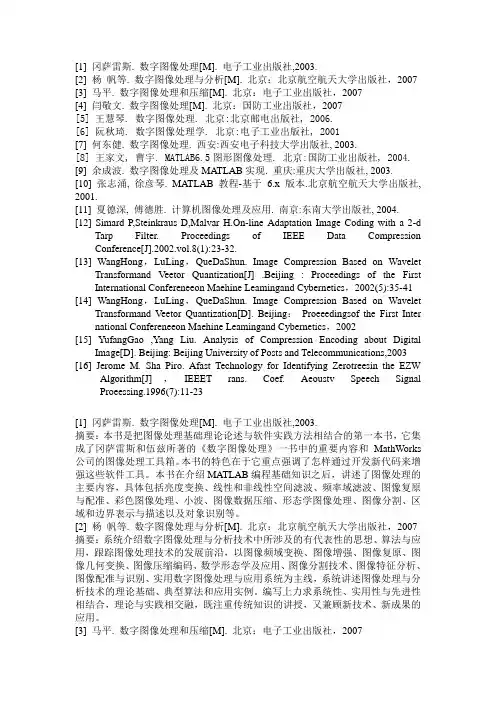

[1] 冈萨雷斯. 数字图像处理[M]. 电子工业出版社,2003.[2] 杨帆等. 数字图像处理与分析[M]. 北京：北京航空航天大学出版社，2007[3] 马平. 数字图像处理和压缩[M]. 北京：电子工业出版社，2007[4] 闫敬文. 数字图像处理[M]. 北京：国防工业出版社，2007[5] 王慧琴. 数字图像处理. 北京:北京邮电出版社, 2006.[6] 阮秋琦. 数字图像处理学. 北京:电子工业出版社, 2001[7] 何东健. 数字图像处理. 西安:西安电子科技大学出版社, 2003.[8] 王家文, 曹宇. MATLAB6.5图形图像处理. 北京:国防工业出版社, 2004.[9] 余成波. 数字图像处理及MATLAB实现. 重庆:重庆大学出版社, 2003.[10] 张志涌, 徐彦琴. MATLAB教程-基于6.x版本.北京航空航天大学出版社, 2001.[11] 夏德深, 傅德胜. 计算机图像处理及应用. 南京:东南大学出版社, 2004.[12] Simard P,Steinkraus D,Malvar H.On-line Adaptation Image Coding with a 2-dTarp Filter. Proceedings of IEEE Data Compression Conference[J].2002.vol.8(1):23-32.[13] WangHong，LuLing，QueDaShun. Image Compression Based on WaveletTransformand Veetor Quantization[J] .Beijing : Proceedings of the First International Confereneeon Maehine Leamingand Cybernetics，2002(5):35-41 [14] WangHong，LuLing，QueDaShun. Image Compression Based on WaveletTransformand Veetor Quantization[D]. Beijing：Proeeedingsof the First Inter national Confereneeon Maehine Leamingand Cybernetics，2002[15] YufangGao ,Yang Liu. Analysis of Compression Encoding about DigitalImage[D].Beijing: Beijing University of Posts and Telecommunications,2003 [16] Jerome M. Sha Piro. Afast Technology for Identifying Zerotreesin the EZWAlgorithm[J]，IEEET rans. Coef. Aeoustv Speech Signal Proeessing.1996(7):11-23[1] 冈萨雷斯. 数字图像处理[M]. 电子工业出版社,2003.摘要：本书是把图像处理基础理论论述与软件实践方法相结合的第一本书，它集成了冈萨雷斯和伍兹所著的《数字图像处理》一书中的重要内容和MathWorks 公司的图像处理工具箱。

第五章图像的增强与变换§5.1 图像增强与变换§5.2 光谱增强§5.3 空间增强§5.4 多源信息的复合§5.1 图像增强与变换图像增强和变换为了突出相关的专题信息，提高图像的视觉效果，使分析者能更容易地识别图像内容，从图像中提取更有用的定量化信息。

按其作用的空间可分两种：光谱增强空间增强§5.2 光谱增强光谱增强对应于每个像元，与像元的空间排列和结构无关。

因此又叫点操作。

1. 彩色合成2. 对比度增强（直方图增强）3. 图像间运算为了充分利用色彩在遥感图像判读和信息提取中的优势，常常利用彩色合成的方法对多光谱图像进行处理，以得到彩色图像。

单波段彩色变换（密度分割）多波段彩色变换（真彩色，假彩色）HLS变换：色调(hue)、明度(lightness)和饱和度(saturation)的色彩模式。

即RGB模式ÆHLS模式。

1. 彩色合成单波段彩色变换(密度分割)（1）求图像的极大值dmax 和极小值d min ；（2）求图像的密度区间ΔD=dmax -d min +1；（3）求分割层的密度差Δd=ΔD／n，其中n为需分割的层数；（4）求各层的密度区间；（5）定出各密度层灰度值或颜色。

1.彩色合成1.彩色合成多波段彩色变换真彩色合成真彩色图像上影像的颜色与地物颜色基本一致。

把红色波段的影像作为合成图像中的红色分量、把绿色波段的影像作为合成图像中的绿色分量、把蓝色波段的影像作为合成图像中的蓝色分量进行合成的结果。

如TM321分别用RGB合成的图像。

假彩色合成假彩色图像是指图像上影像的色调与实际地物色调不一致的图像。

遥感中最常见的假彩色图像是彩色红外合成的标准假彩色图像。

它是在彩色合成时，把近红外波段的影像作为合成图像中的红色分量、把红色波段的影像作为合成图像中的绿色分量、把绿色波段的影像作为合成图像中的蓝色分量进行合成的结果。

如TM432用RGB合成的图像为标准假彩色图像。

图像恢复就是已知g(x,y)，从上式所示的模型中求 出f(x,y)，关键在于如何求出退化系统的冲击响应函数 h(x,y)。
4.离散的退化模型
将连续模型中的积分用求和的形式表示。
（1）一维离散退化模型
暂不考虑噪声： 设f(x)为被平均采样后形成具有A个采样值的离散 输入函数； h(x,y)为被采样后形成B个采样值的退化系统冲击 响应； 因此，连续函数退化模型中的连续卷积关系变为离 散卷积关系：
a) 受大气湍流的严重影响的图像 b) 用维纳滤波器恢复出来的图像
a)
b)
图5-2 用巴特沃思带阻滤波器 复原受正弦噪声干扰的图像 a) 被正弦噪声干扰的图像 b) 滤波效果图
a)
b)
3.图像复原的评价
根据一些客观准则来评价，常用的包括最小均方 准则、加权均方准则等。
4.图像复原技术的分类
若已知退化模型条件下，可分为无约束和有约束
运动模糊； （6）镜头聚焦不准产生的散焦模糊；
（7）底片感光、图像显示时造成的记录显示失真；
（8）成像系统中存在的噪声干扰。 图5-2 运动模糊图像的恢复处理
a) 原始图像
b) 模糊图像
c) 复原图像
5.2图像退化的数学模型
1.线性位移不变系统的退化模型
假定成像系统是线性位移不变系统（退化性质与 图像的位置无关），图像的退化过程用算子H表示， 则获取的图像g(x,y)表示为：
经傅里叶变换后，得：
G(u,v) H(u,v)F(u,v) H (u, v )
其中， G ( u, v )为g( x , y )的 傅 里 叶 变 换 ； F ( u, v )为f ( x , y )的 傅 里 叶 变 换 ； H ( u, v )为h( x , y )的 傅 里 叶 变 换 。
