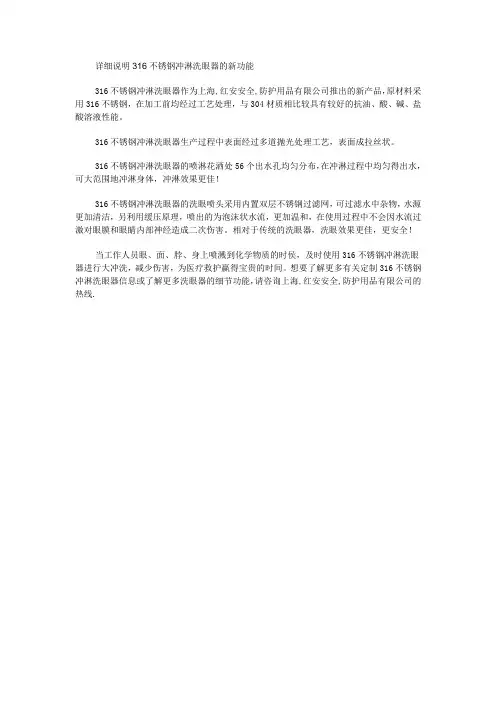

详细说明316不锈钢冲淋洗眼器的新功能
316不锈钢冲淋洗眼器作为上海,红安安全,防护用品有限公司推出的新产品，原材料采用316不锈钢，在加工前均经过工艺处理，与304材质相比较具有较好的抗油、酸、碱、盐酸溶液性能。
316不锈钢冲淋洗眼器生产过程中表面经过多道抛光处理工艺，表面成拉丝状。
316不锈钢冲淋洗眼器的喷淋花洒处56个出水孔均匀分布，在冲淋过程中均匀得出水，可大范围地冲淋身体，冲淋效果更佳！
316不锈钢冲淋洗眼器的洗眼喷头采用内置双层不锈钢过滤网，可过滤水中杂物，水源更加清洁，另利用缓压原理，喷出的为泡沫状水流，更加温和，在使用过程中不会因水流过激对眼膜和眼睛内部神经造成二次伤害。
相对于传统的洗眼器，洗眼效果更佳，更安全！
当工作人员眼、面、脖、身上喷溅到化学物质的时侯，及时使用316不锈钢冲淋洗眼器进行大冲洗，减少伤害，为医疗救护赢得宝贵的时间。
想要了解更多有关定制316不锈钢冲淋洗眼器信息或了解更多洗眼器的细节功能，请咨询上海,红安安全,防护用品有限公司的热线.。

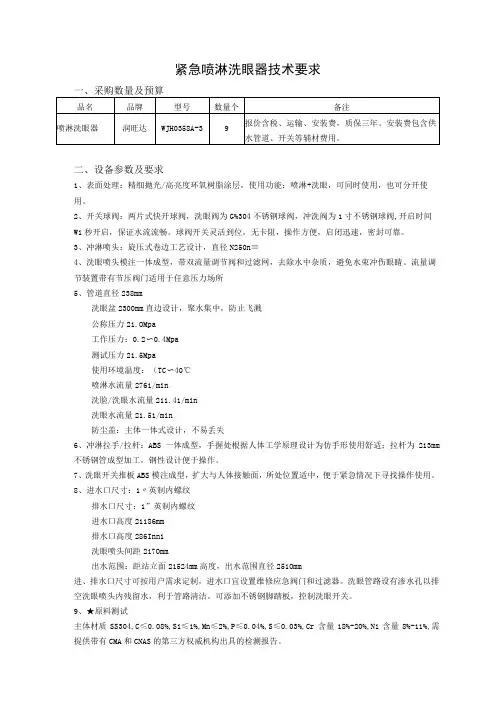

紧急喷淋洗眼器技术要求二、设备参数及要求1、表面处理：精细抛光/高亮度环氧树脂涂层，使用功能：喷淋+洗眼，可同时使用，也可分开使用。
2、开关球阀：两片式快开球阀，洗眼阀为G%304不锈钢球阀，冲洗阀为1寸不锈钢球阀,开启时间W1秒开启，保证水流流畅。
球阀开关灵活到位，无卡阻，操作方便，启闭迅速，密封可靠。
3、冲淋喷头：旋压式卷边工艺设计，直径N250n≡4、洗眼喷头模注一体成型，带双流量调节阀和过滤网，去除水中杂质，避免水束冲伤眼睛。
流量调节装置带有节压阀门适用于任意压力场所5、管道直径238mm洗眼盆2300mm直边设计，聚水集中，防止飞溅公称压力21.OMpa工作压力：0.2〜0.4Mpa测试压力21.5Mpa使用环境温度：（TC〜40℃喷淋水流量2761/min洗脸/洗眼水流量211.41/min洗眼水流量21.51/min防尘盖：主体一体式设计，不易丢失6、冲淋拉手/拉杆：ABS一体成型，手握处根据人体工学原理设计为仿手形使用舒适；拉杆为213mm 不锈钢管成型加工，钢性设计便于操作。
7、洗眼开关推板ABS模注成型，扩大与人体接触面，所处位置适中，便于紧急情况下寻找操作使用。
8、进水口尺寸：1〃英制内螺纹排水口尺寸：1”英制内螺纹进水口高度21186mm排水口高度286Inn1洗眼喷头间距217Omm出水范围：距站立面21524mm高度，出水范围直径251Omm进、排水口尺寸可按用户需求定制，进水口宜设置维修应急阀门和过滤器。
洗眼管路设有渗水孔以排空洗眼喷头内残留水，利于管路清洁。
可添加不锈钢脚踏板，控制洗眼开关。
9、★原料测试主体材质SS304,C≤0.08%,Si≤1%,Mn≤2%,P≤0.04%,S≤0.03%,Cr含量18%-20%,Ni含量8%-11%,需提供带有CMA和CNAS的第三方权威机构出具的检测报告。
10、★表面耐污染测试表面耐污染经不低于49项化学试剂检测，检测合格,须提供SGS检测报告。

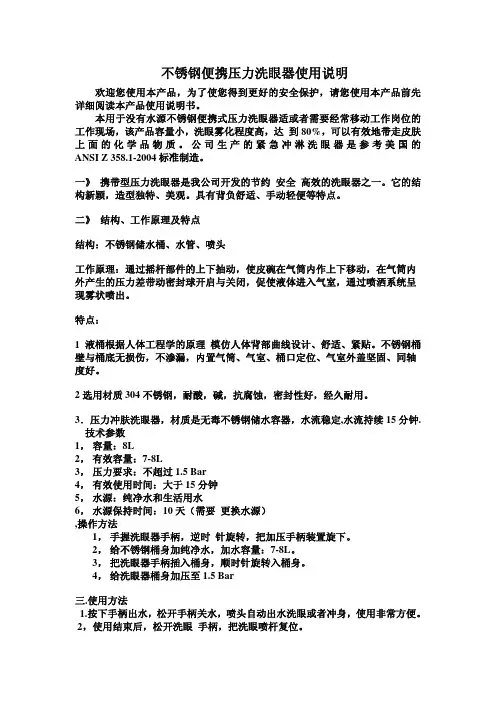

不锈钢便携压力洗眼器使用说明欢迎您使用本产品，为了使您得到更好的安全保护，请您使用本产品前先详细阅读本产品使用说明书。
本用于没有水源不锈钢便携式压力洗眼器适或者需要经常移动工作岗位的工作现场，该产品容量小，洗眼雾化程度高，达到80%，可以有效地带走皮肤上面的化学品物质。
公司生产的紧急冲淋洗眼器是参考美国的ANSI Z 358.1-2004标准制造。
一》携带型压力洗眼器是我公司开发的节约安全高效的洗眼器之一。
它的结构新颖，造型独特、美观。
具有背负舒适、手动轻便等特点。
二》结构、工作原理及特点结构：不锈钢储水桶、水管、喷头工作原理：通过摇杆部件的上下抽动，使皮碗在气筒内作上下移动，在气筒内外产生的压力差带动密封球开启与关闭，促使液体进入气室，通过喷洒系统呈现雾状喷出。
特点：1 液桶根据人体工程学的原理模仿人体背部曲线设计、舒适、紧贴。
不锈钢桶壁与桶底无损伤，不渗漏，内置气筒、气室、桶口定位、气室外盖坚固、同轴度好。
2选用材质304不锈钢，耐酸，碱，抗腐蚀，密封性好，经久耐用。
3．压力冲肤洗眼器，材质是无毒不锈钢储水容器，水流稳定,水流持续15分钟.技术参数1，容量：8L2，有效容量：7-8L3，压力要求：不超过1.5 Bar4，有效使用时间：大于15分钟5，水源：纯净水和生活用水6，水源保持时间：10天（需要更换水源）,操作方法1，手握洗眼器手柄，逆时针旋转，把加压手柄装置旋下。
2，给不锈钢桶身加纯净水，加水容量：7-8L。
3，把洗眼器手柄插入桶身，顺时针旋转入桶身。
4，给洗眼器桶身加压至1.5 Bar三.使用方法1.按下手柄出水，松开手柄关水，喷头自动出水洗眼或者冲身，使用非常方便。
2，使用结束后，松开洗眼手柄，把洗眼喷杆复位。
四．携带型压力洗眼器的使用场所。
化工工业、电子、制药、消防五．注意事项：1．每90天换纯净水及加气，加纯净水5L。
加气用手推约50次2.5Mpa；2．不可在打开开关前，长时间连续用力抽动摇杆，避免压力过大对设备造成损坏。
安全淋浴洗眼器 产品说明 1、优特点：304不锈钢外加进口绿色ABS 粉末浸塑，厚度≧250微米，具有特强防腐作用，涂层具有高强抗冲击和耐磨。
采用目前地铁、高铁等场所扶手的浸塑工艺技术流程。
1、材质：304不锈钢，外加进口绿色ABS 粉末浸塑。
3、冲淋器：拉下拉杆，冲淋水1秒钟内从喷淋盆喷出，冲淋流量为90-180升可调节。
4、洗眼器：推开手推柄，气雾状洗眼水1秒种之内喷出，出水高度和角度按照人的面部比例设计，洗眼流量12-18L/min 可调节。
工作压力0.2-0.4MPA 。
5、洗眼过滤网：高密度PP+304双层过滤网，可过滤水中的杂质，喷出的水呈气雾状，合抱，温和。
6、球阀：一片式球阀、二片式球阀可选。
二片式球阀可以使洗眼器出水流量符合美国标准。
7、洗眼器总成：304浇铸件精加工组成，其中90度弯管采用无缝管，无焊缝，不会因使用时水压造成管壁爆裂。
8、底座：模具压铸件，高强耐压，标准配置铝合金材质，可选304不锈钢材质。
9、进出水口：5/4英寸螺纹连接。
10、性能：具有很高的抗酸、碱、盐、油等腐蚀性溶液的性能。
11、功能：用于石油、化工、饮料、医药等行业，当发生化学液体、有毒有害物质、以及火灾喷溅到工作人员身体、脸部、眼睛时迅速冲洗降低危害程度。
12、标准：符合美国ANSIZ358.1.2004标准。
13、可另选配置：排空装置；法兰连接；变径接头；水源过滤器；流量调节器；脚踏板；黄色ABS 盆等。
14、包装规格：纸箱包装（74*28*23），台/箱，毛重：14.6KG 。
15、质量承诺：材质为正宗304不锈钢（含镍量达到8个以上），进口品牌ABS 粉末。
假一罚十。
2。
不锈钢复合式洗眼器使用方法
一、不锈钢复合式洗眼器的使用范围
1. 当硝酸等化学物质喷溅到操作者的面部或者手臂的时候，可以使用不锈钢复合式洗眼器的洗眼系统进行大量的清水冲洗，冲洗时间最少为10-15分钟。
2. 当使用者穿着防护服进入工作现场或者穿着防化服进入硝酸房场所事故抢救后，应该使用不锈钢复合式洗眼器的喷淋系统进行大量清水冲洗，冲洗时间最少为10-15分钟。
3. 当硝酸液体喷溅到操作者身上的时候，应该使用不锈钢复合式洗眼器的喷淋系统进行大量清水冲洗，冲洗时间最少为10-15分钟。
4. 在消防救火的过程中，消防人员的衣服着火时，可以使用不锈钢复合式洗眼器的喷淋系统对消防人员的衣服进行灭火。
冲洗时间最少为10-15分钟。
二、不锈钢复合式洗眼器的使用
1. 用手轻推手柄开关阀，洗眼水会从洗眼器里喷出，用完后，吧开
关手柄复位，再盖上防尘盖子，以免粉尘落入洗眼器的喷头，造成洗眼器喷头堵塞。
2. 用手轻拉喷淋系统的手推杆，喷淋水会自动喷出，用完后，将拉杆复位。
注意事项：
洗眼器用于紧急情况下，暂时减缓有害物对身体的进一步侵害，进一步的处理和治疗要尊从医生的指导。
洗眼器需定期检查，发现故障，及时排除故障。
洗眼器技术参数标准
洗眼器是用于紧急情况下冲洗眼睛的设备，其技术参数和标准通常包括以下几个方面：
1. 水流量，洗眼器的水流量是指单位时间内喷射出的水量，通常以升/分钟（L/min）来衡量。
标准规定洗眼器的水流量应达到一定的数值，以确保能够有效地冲洗眼睛。
2. 喷头设计，喷头设计是指洗眼器喷头的形状和结构，通常要求喷头能够均匀地喷洒水流，并且能够覆盖到眼睛的全部部位，以确保冲洗的有效性。
3. 水温，洗眼器的冲洗水温通常需要符合一定的标准，一般要求水温在一定的范围内，既不会对眼睛造成灼伤，又能够有效地冲洗眼睛。
4. 水质要求，洗眼器的冲洗水质通常需要符合一定的要求，要求水质清洁，不含有害物质，以免对眼睛造成二次伤害。
5. 操作方式，洗眼器的操作方式也是技术参数的一部分，通常
包括手动操作和自动启动两种方式，操作简便、迅速是技术标准的要求之一。
总的来说，洗眼器的技术参数标准是为了确保在紧急情况下能够及时、有效地冲洗眼睛，保护眼睛不受伤害。
这些标准通常由相关的国家或行业标准制定机构制定，并且可能会因地区和行业的不同而有所差异。
因此，在选择和使用洗眼器时，需要根据具体的标准要求进行选购和操作，以确保其安全有效地使用。

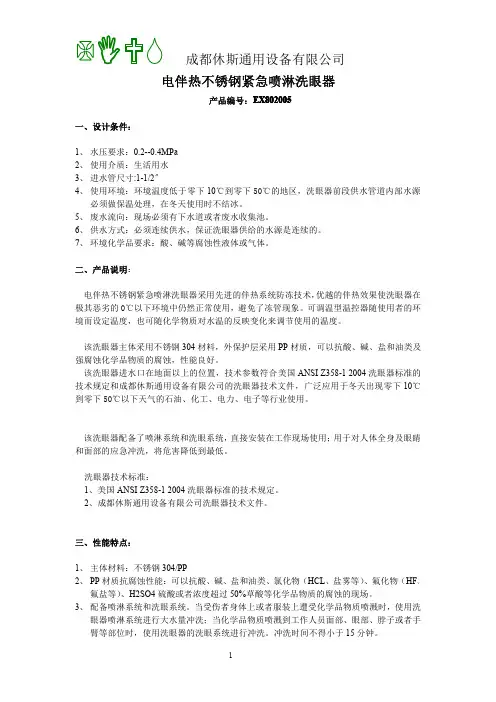

电伴热不锈钢紧急喷淋洗眼器产品编号：EX802005一、设计条件：1、水压要求：0.2--0.4MPa2、使用介质：生活用水3、进水管尺寸:1-1/2〞4、使用环境：环境温度低于零下10℃到零下50℃的地区，洗眼器前段供水管道内部水源必须做保温处理，在冬天使用时不结冰。
5、废水流向：现场必须有下水道或者废水收集池。
6、供水方式：必须连续供水，保证洗眼器供给的水源是连续的。
7、环境化学品要求：酸、碱等腐蚀性液体或气体。
二、产品说明：电伴热不锈钢紧急喷淋洗眼器采用先进的伴热系统防冻技术，优越的伴热效果使洗眼器在极其恶劣的0℃以下环境中仍然正常使用，避免了冻管现象。
可调温型温控器随使用者的环境而设定温度，也可随化学物质对水温的反映变化来调节使用的温度。
该洗眼器主体采用不锈钢304材料，外保护层采用PP材质，可以抗酸、碱、盐和油类及强腐蚀化学品物质的腐蚀，性能良好。
该洗眼器进水口在地面以上的位置，技术参数符合美国ANSI Z358-12004洗眼器标准的技术规定和成都休斯通用设备有限公司的洗眼器技术文件，广泛应用于冬天出现零下10℃到零下50℃以下天气的石油、化工、电力、电子等行业使用。
该洗眼器配备了喷淋系统和洗眼系统，直接安装在工作现场使用；用于对人体全身及眼睛和面部的应急冲洗，将危害降低到最低。
洗眼器技术标准：1、美国ANSI Z358-12004洗眼器标准的技术规定。
2、成都休斯通用设备有限公司洗眼器技术文件。
三、性能特点：1、主体材料：不锈钢304/PP2、PP材质抗腐蚀性能：可以抗酸、碱、盐和油类、氯化物（HCL、盐雾等）、氟化物（HF、氟盐等）、H2SO4硫酸或者浓度超过50%草酸等化学品物质的腐蚀的现场。
3、配备喷淋系统和洗眼系统。
当受伤者身体上或者服装上遭受化学品物质喷溅时，使用洗眼器喷淋系统进行大水量冲洗；当化学品物质喷溅到工作人员面部、眼部、脖子或者手臂等部位时，使用洗眼器的洗眼系统进行冲洗。
洗眼器技术参数标准全文共四篇示例，供读者参考第一篇示例：洗眼器是用于洗刷眼睛的一种器械，通常用于紧急情况下的眼部清洗，例如眼部遭受化学品溅射或异物进入眼睛。
洗眼器在急救箱中是必备的器械之一，保护眼睛免受伤害。
标准的洗眼器应具备一定的技术参数和规格，以确保洗眼器的有效性和安全性。
下面就来介绍一下洗眼器的技术参数标准。
1. 喷头设计洗眼器的喷头设计非常重要，喷头应该能够有效地冲洗眼睛，并且不会对眼部组织造成二次伤害。
一般来说，喷头应该具备以下特点：- 喷头应该能够产生充足的水压，以确保彻底冲洗眼睛；- 喷头的设计应该符合人眼的解剖结构，以确保喷水能够充分覆盖眼球表面；- 喷头应该是软性材料，以避免对眼部组织造成刺激或伤害。
2. 水流速度洗眼器的水流速度也是一个重要的技术参数。
水流速度应该足够快，以确保能够快速冲洗眼睛中的异物或化学品。
一般来说，水流速度应该在0.5升/分钟以上，以确保有效冲洗。
3. 使用温度洗眼器使用的水温也是一个重要的技术参数。
水温应该在15-37摄氏度之间，过热或过冷的水温都会对眼睛造成不良影响。
适宜的水温可以确保能够有效地冲洗眼睛，并且不会对眼睛造成刺激。
4. 液体容量洗眼器的液体容量也是一个重要的技术参数。
一般来说，洗眼器的液体容量应该在500毫升以上，以确保能够进行有效的眼部冲洗。
5. 瓶体设计洗眼器的瓶体设计也是一个重要的技术参数。
瓶体应该具备以下特点：- 瓶体应该具有符合人体工程学的设计，便于手持和操作；- 瓶体应该是透明的，便于观察水位和液体清洁度；- 瓶体应该具有密封性能，以确保液体不易受到污染。
6. 使用寿命洗眼器的使用寿命也是一个重要的技术参数。
一般来说，洗眼器的使用寿命应该在2-3年以上，可以满足急救和日常使用的需求。
总结：洗眼器的技术参数标准对其性能和安全性都具有重要影响。
使用符合标准的洗眼器可以更好地保护眼睛，并且在紧急情况下发挥重要作用。
希望未来的洗眼器设计和生产都能充分考虑这些技术参数标准，以确保产品质量和用户体验。
洗眼器出水速度和出水温度的要求
洗眼器是利用水流冲淋来清洗被化学物质、污染物质损伤的面部等部位之设备，因此对其出水速度和出水温度都应有一定要求。
例如出水速度应该尽量稳定均衡，水流要柔和不能太急。
下面让我们具体了解。
洗眼器
洗眼器出水速度和温度具体要求如下：
单独的紧急冲淋器，冲淋喷头需要确保水流速度最少为75.7L/min（20加仑min），并且系统可以连续供水15min以上。
单独的紧急洗眼器，其水流速度相对要低一些，最低要不得少于1.5L/min（0.4加仑min）且系统可以连续供水15min以上。
复合式洗眼器的洗眼系统，水流速度最少为11.4L/min（3.0加仑min）,且系统可以连续供水15min以上。
对于水压的要求，不得低于206.84kPa，目前国内的水源基本上都可以达到这个要求。
根据ANSIZ358-1-2020标准规定,洗眼器和冲淋设备的出水温度应该是微温的，人体感到舒服。
但是，假如热水的温度会促使或者加速水中-些物质和人体发生化学反应，就应该参考医学专家的意见，以保证最适合的温度，而且水温不能变化太大，或者会对人体造成更大的伤害。
要确保从洗眼器和冲淋设备的出水温度是恒温的，设备的制造和安装就增加了很大的难度。
最简单的方法是供水分为冷水和热水系统，再安装一一个复合阀门，使复合后的水温达到正常的需要。
但是在使用这套系统的时候，也是非常麻烦的，一旦出现紧急事故，没有更多的时间来调节水温。
KH-B102紧急冲淋洗眼器操作规程
1. 目的
为规范和指导KH-B102紧急冲淋洗眼器操作和使用，特制定本作业指导书。
2. 适用范围
适用于实验室内进行紧急冲洗救援操作。
3. 性能参数
材质：不锈钢
适用水压：4KG
冲淋头流量：75.7L/min
冲淋散洒范围：500mm
洗眼喷头流量：1.5L/min
4. 操作程序
4.1当身体被化学试剂或有毒物质喷溅后，立即站到冲淋头下面，往下拉动冲淋拉杆即有水从喷头中喷出，用后将冲淋拉杆向上推至原位即可。
4.2当眼睛或面部接触到化学试剂或有毒物质，用手推动洗眼器推板，即有水从洗眼器喷头中喷出，将双眼或面部被接触到试剂和毒物的接触到的地方伸到喷头水中冲洗，用完后将洗眼器推板向前扳至原位即可。
5. 仪器维护与注意事项
5.1仪器每周试用一次开关（冲淋拉杆和洗眼器推板），保证管内流水通畅。
5.2洗眼器喷头及冲淋头每周擦拭一次，防止灰尘堵住洗眼喷头和冲淋头影响使用效果。
5.3若洗眼喷头或冲淋头不出水，检查喷头小孔是否被杂物堵塞，如是杂物堵塞，需要用针状细杆清理。
5.4保证在以冲淋落水中心ᴓ450mm范围内无障碍物。
5.5眼部和脸部的清洗至少持续10—15min。
5.6使用完毕后，保持周围地面的干净。
应急喷淋设备、洗眼器标准及设置要求一、概述随着工业生产的不断发展，各类化工厂、实验室等工作场所对于安全生产的重视程度也日益提高。
在这些场所中，化学品的使用不可避免，而化学品可能会对人体健康造成损害。
应急喷淋设备和洗眼器的设置显得尤为重要，这不仅是对于工作人员的保护，也是对于企业安全生产的重要保障。
二、应急喷淋设备的标准及设置要求1. 国际标准应急喷淋设备的国际标准通常是根据美国ANSI（美国国家标准协会）制定的，目前应用较广泛的标准是ANSI Z358.1-2014《眼睛冲洗设备和沐浴设备》。
该标准规定了应急喷淋设备的设置位置、操作要求、喷头设计等方面的具体要求。
2. 设置要求（1）设置位置：应急喷淋设备应当设置在易燃物质、腐蚀性化学品等可能造成人身伤害的工作区域，且应当能在10秒内抵达。
通常应急喷淋设备应当设置在易燃物品存放区、化学品操作区、腐蚀性物质使用区等地方。
（2）操作要求：应急喷淋设备应当能够在使用时立即启动，并保证喷洒的水流足够大、足够持久以冲洗身体。
应急喷淋设备的操作杆或按钮应当易于操作，且能够一次性完成启动，不得需要调节或重新操作。
（3）喷头设计：应急喷淋设备的喷头应当设计成能够同时冲洗受害者眼睛和身体其他部位的喷头，以确保受害者在短时间内得到全面的冲洗。
三、洗眼器的标准及设置要求1. 国际标准洗眼器的国际标准同样以美国ANSI的标准为主，ANSI Z358.1-2014《眼睛冲洗设备和沐浴设备》中也有对洗眼器的具体规定。
2. 设置要求（1）设置位置：洗眼器应当设置在化学品存放区、化学品使用区、实验室等工作区域，且应当能在10秒内抵达。
洗眼器应当能够覆盖受害者在使用时站立或坐着的位置，并且应当能够保证受害者在使用时不会因为喷水力度过大而受伤。
（2）操作要求：洗眼器应当能够在使用时立即启动，并保证喷洒的水流温和不刺激眼睛。
另外，洗眼器的手柄设计应当是便于受害者单手操作，且使用时能够保证持续喷水，不得需要双手操作或者不稳定。
洗眼器关键的技术要求1、洗眼/洗脸喷头出水流量及出水高度与宽度当企业安装的洗眼器只具备洗眼功能时，在洗眼器启动后，冲洗液应在1s或者更短时间内自动喷出。
持续使用时间不得少于15min，且冲洗液流量应至少为1.5L/min。
当洗眼喷头同时具备洗眼/洗脸功能时，洗眼液流量应至少为11.4L/min，并持续不少于15min（图1）。
2、喷淋器的出水流量以及宽度当喷淋器启动后，冲洗液应在1s或者更短时间内自动喷出。
喷淋器应以至少76L/min的流量提供冲洗液，保持连续冲洗至少15min。
喷头喷水的高度应该2,080mm~2,440mm之间。
在距离使用者站立平面1,520mm的地方，喷淋范围直径最小应为510mm，冲洗液分散形式应始终保持一致并充分散开（图4）。
在这里，小编不得不吐槽一下那些不合规的喷淋器，出水宽度完全覆盖不了整个肩膀，那是让使用者先洗“左肩”还是“右肩”（图5）？3、洗眼器的区域布置应急喷淋和洗眼设备宜安装在作业人员10s内能够达到的区域（一般情况下，人以正常步速行走时，10s平均可以走15m）。
洗眼器应安装在可能发生危险的区域的同一平面上，同时需考虑前往设备的路线中避免障碍物的阻挡。
4、冲洗液温度应急喷淋和洗眼设备进水口冲洗液适宜的温度范围为16ºC～38ºC。
温度低于16ºC的冲洗液虽能立即减缓化学反应速度，但长时间接触寒冷的液体会影响人体所需的体温，造成急救治疗的过早中断。
5、报警装置报警装置适用在一些人员较少或偏远的区域，可及时向相关的安全部门报警以获得救援(图6)。
6、维护和人员培训建议至少每周一次对应急喷淋和洗眼设备进行操作检查与维护并记录。
维护过程中如发现部件有损坏，宜及时更换，必要时，建议更换设备(图7)。
对于可能会接触到有害物质的员工，最重要的是确保其掌握应急喷淋和洗眼设备的地点和正确的使用方法。
在设备安装完成并且投入使用之前对员工进行急救训练是至关重要的，之后宜每半年进行一次急救训练。
眼面部防护应急喷淋和洗眼设备第1部分：技术要求1 范围GB/T XXXXX的本部分规定了应急喷淋洗眼设备产品的术语和定义，应急喷淋器、洗眼/脸器、复合式装置以及补充设备的技术要求和测量方法以及包装与标识、产品信息。
本部分适用于应急喷淋洗眼设备的生产以及产品的检测。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志3 术语和定义下列术语和定义适用于本文件。
3.1应急喷淋器 emergency shower紧急情况下进行全身冲淋的设备。
3.2洗眼器 eyewash用来冲洗眼睛的设备。
3.3洗眼/洗脸器 eye/face wash用来同时冲洗眼睛和脸部的设备。
3.4水流压力 flow pressure应急设备进水口处，当设备阀门处于完全开启并有水流动时的压力值。
3.5冲洗液 flushing fluid所有符合饮用水卫生标准或被医学接受的液体。
3.6防冻保护 freeze protection防止应急设备中的冲洗液不结冰的措施。
注：防冻保护包括使用机械阀门和热保护。
3.7个人冲洗装置 personal wash对眼睛和身体进行紧急冲洗的补充装置。
3.8喷淋软管 drench hose由一根自由软管与一个供应冲洗液的装置相连的补充装置。
注：喷淋软管的作用是提供液体来冲洗身体的任何部位。
3.9阀门驱动装置 valve activator控制阀门开关的装置。
3.10自容式 self-contained不用连接水源，自身可以盛装冲洗液，便于移动的一种形式。
4 产品分类应急喷淋和洗眼设备包括应急喷淋器、洗眼器、洗眼/洗脸器、复合式装置、个人冲洗装置。
a)应急喷淋器包括立式、壁挂式、顶出式等。
b)洗眼器包括立式、壁挂式、台式、自容式、手持式等。
c)洗眼/洗脸器包括立式、壁挂式、台式、自容式、手持式等。
紧急冲淋洗眼器使用说明书使用说明在使用本产品前,请详细阅读本说明书.如希望获得更多的资讯,请与本公司技术人员联系。
紧急冲淋洗眼器—是用于劳工身体接触酸.碱和有机物等有毒有害化学物质污染时,通过使用大量的清水快速喷淋,冲淋,达到减轻受伤害程度的应急处理设备,参考美国ANSIZ358.1.1990标准制造生产。
1.技术参数a.冲淋装置水流为12-18升/分,可连续使用15分钟以上；b.洗眼装置水流为1.5-1.8升/分,可连续使用15分钟以上；c.主要材料选用304不锈钢制造,有无毒,无害,耐酸碱等特点。
2.使用环境a.广泛应用于接触酸,碱和有机物等有毒有害化学物质的石油,化工等行业场所；b.常温下使用，南方地区-一般室温应不会有结冻问题,建议无须考虑水温之问题;北方地区-在寒冷的地区需做好管路防冻工作,要购买防冻型号产品。
3.安装条件a.安装在使用危化物质工作区域内,有效救护的半径范围为15米处,必须连接饮用水；b.在洗眼器的1米范围之内,禁止有电气开关,以免发生电气短路或漏电；c.洗眼器安装高度壁挂式为100CM-110CM,其它按其样式安装,洗眼站要配有明显可见的标识；d.通往冼眼器处不可有障碍物,包括任何过多之转弯,上下阶梯等。
4.组装/安装组装/安装应参照“紧急冲淋/洗眼装配图”。
5.使用说明a.冲洗脸面部:弯腰贴近喷头处,用手轻推下开关阀,水从洗眼器自动喷出,对遭受化学物质喷溅的脸面部和手部进行冲洗,用后须将手推阀复位并将防尘盖复位；b.冲淋身体及其它部位:人整个站立在冲淋喷头盆下,用手向下拉阀门拉杆,水从喷淋头向下自动喷出,用后须将拉杆向上复位。
6.维护和保养a.使用前就对使用者进行充分的知识培训及试用操作培训；b.设备就定期检查(建议每周一次),如发现水流不畅等故障及时处理。
产品保修卡本产品自销售日起1年内,我司提供保修,人为因素造成故障除外,对产品的修复及更换配件，收取相关费用,解释权归我公司所有.经销商资料紧急洗眼装置装箱单SA-007301/02紧急冲淋器SA-0072落地式洗眼器SA-007壁挂式洗眼器SA-0073复合式冲淋洗眼器。
紧急冲淋装置洗眼器使用说明书《6610不锈钢复合式洗眼器》“紧急冲淋装置洗眼器”适用于事故抢险、迅速清洗附着在人体上的有毒有害物质，通过使用大量的水快速喷淋、冲洗，达到应急处理，从而减轻受伤害程度，也是一种最经济可行的洗消方法。
在使用本品前，使用者应阅读本说明书。
一、技术参数：1.冲淋装置水流为80-180升/分，可连续使用15分钟以上；2.洗眼器可调节水流为9-16升/分，可连续使用15分钟以上；3.主要材料选用无毒不锈钢304，无毒、无害、耐酸碱，不易生锈。
二、使用环境：1.有危险物质喷溅的地方，如化学品、危险液体、固体、气体等。
2.有污染的环境。
3.有可能发生燃烧的地方。
4.在寒冷的地区使用请注意管线防冻工作。
三、安装条件：1.至少要有三个方向的工作位置，周边无障碍物，以便迅速使用。
2.安装在附近危险区域的地方。
3.带有明显可见的标志。
4.洗眼器的水源应为清洁的或使用适当的滤材过滤后的。
5.管路直径及连接遵循产品规格，以保证设备正确工作。
四、安装要求：安装应参照“紧急冲淋洗眼器装置安装示意图”进行（附图），管件连接处缠绕密封带（包装箱内有聚四氟乙烯生料带）。
五、使用说明：1.冲洗眼部只要用手轻推手推阀，清洁水从洗眼喷头自动喷出来，用后须将手推阀复位并将防尘盖复位。
2.冲洗身体其他部位：用手向下拉阀门拉杆，水从喷淋头自动喷出，用后须将拉杆向上复位。
3.本产品用于紧急情况下，暂时减缓有害物质对身体侵害，进一步处理治疗，听从医生的指导。
1六、维护和保养：1.使用前应对使用者进行充分的知识培训及适用操作培训；2.设备应定期检查（建议每周一次），如发现不畅应及时查明原因并及时处理。
七、紧急冲淋洗眼器装置安装示意图2洗眼喷头1 3。
不锈钢紧急喷淋洗眼器
EX8020066
产品编号：EX80200
一、设计条件：
1、水压要求：0.2--0.4MPa
2、使用介质：生活用水
3、进水管尺寸:1-1/4〞
4、使用环境：环境温度在0℃以上的地区。
5、废水流向：现场必须有下水道或者废水收集池。
6、供水方式：必须连续供水，保证洗眼器供给的水源是连续的。
7、环境化学品要求：酸、碱等腐蚀性液体或气体。
二、产品说明：
不锈钢紧急喷淋洗眼器采用防腐蚀技术，优越的洗眼器材质和焊接工艺，可以抗酸、碱、盐和油类及强腐蚀化学品物质的腐蚀，性能良好。
该洗眼器进水口在地面以上的位置，技术参数符合美国ANSI Z358-12004洗眼器标准的技术规定和成都休斯通用设备有限公司的洗眼器技术文件，广泛应用于0度以上天气的石油、化工、电力、电子等行业使用。
该洗眼器配备了喷淋系统和洗眼系统，直接安装在工作现场使用；用于对人体全身及眼睛和面部的应急冲洗，将危害降低到最低。
洗眼器技术标准：
1、美国ANSI Z358-12004洗眼器标准的技术规定。
2、成都休斯通用设备有限公司洗眼器技术文件。
三、性能特点：
1、主体材料：不锈钢304
抗腐蚀性能：可以抗弱酸、碱、盐和油类腐蚀的现场。
2、配备喷淋系统和洗眼系统。
当受伤者身体上或者服装上遭受化学品物质喷溅时，使用洗
眼器喷淋系统进行大水量冲洗；当化学品物质喷溅到工作人员面部、眼部、脖子或者手臂等部位时，使用洗眼器的洗眼系统进行冲洗。
冲洗时间不得小于15分钟。
3、根据美国ANSI Z358-12004洗眼器标准之规定，洗眼器的喷淋系统和洗眼系统易于操
作，操作者一个人就可以完成，不需要其他人员协助。
4、连接生活自来水。
5、洗眼器管件螺纹必须符合国际标准。
6、洗眼器管件材料：不锈钢304，厚度：不低于3mm。
7、洗眼器正常水压要求：0.2—0.4MPa，洗眼器管件密封部件必须承受1MPa保持10分钟
时间，没有泄漏。
8、工作压力：0.2—0.4Mpa
9、密封压力：0.8Mpa
10、喷淋流量：2.0-3.0L/S
11、洗眼流量：0.2-0.3L/S
12、洗眼器进水口尺寸：1-1/4〞
13、洗眼系统排水口尺寸：1-1/4〞
14、喷淋系统要求：在距离地面1524mm处，喷淋水直径不小于20英寸，且喷淋水是
满喷。
15、洗眼系统要求：配备过滤装置，洗眼弯头出水在同一个平面上，在洗眼盆中间上方
位置交汇。
16、手推柄配备发光型帖牌
17、洗眼器整体基本焊接结构（除洗眼系统总成分隔进水和出水方向处，在不锈钢管道
内部采用电焊方式外）。
四、部件说明：
1、喷淋头：
不锈钢材质，可抗酸碱等化学品物质的腐蚀。
直径250mm，反“S”型曲线设计，喷水效果达到美国ANSI Z358-12004洗眼器标准之规定。
（喷淋系统要求：在距离地面1524mm处，喷淋水直径不小于20英寸，而且，喷淋水是满喷）
喷水孔：40个。
喷水孔直径：7mm，不会因为水中有杂质而堵塞。
2、喷淋球阀：
材料：不锈钢材质
尺寸：1〞
接口形式：法兰连接
球阀形式：二片式
3、通水管：
材料：不锈钢材质，经过抛光处理。
管壁厚度：3mm
4、洗眼弯头：不锈钢材质，抗酸碱等化学品物质的腐蚀，洗眼喷头出水在同一个平面上
5、洗眼盆：不锈钢，抗酸碱等化学品物质的腐蚀。
6、洗眼球阀：
材料：不锈钢材质
尺寸：1/2〞
接口形式：内螺纹
球阀形式：二片式
7、底座：不锈钢材质，抗酸、碱、盐和油类等化学品物质的腐蚀
五、洗眼器测试性能：
1、外观测试：主体采用耐腐蚀优质304不锈钢材制造，整体形状完整，结构允许有轻微改变。
2、洗眼器总高度：2100---2340mm
3、喷淋高度：2100—2200mm
4、洗眼喷头高度：1000---1200mm
5、喷淋系统开启时间：≤1秒钟
6、洗眼系统开启时间：≤1秒钟
7、喷淋流量：2.0-3.0L/S
8、洗眼流量：0.2-0.3L/S
9、主体材料：不锈钢304
10、喷淋头和洗眼喷头水流形式：符合美国ANSI Z358-12004洗眼器标准之规定。
11、密封实验：洗眼器管件密封部件必须承受1MPa保持10分钟时间，没有泄漏。
六、安装说明：
1、洗眼器安装在危险场所附近，直线达到洗眼器的时间：小于10秒钟。
2、连接生活用自来水。
3、现场水压要求：0.2—0.4MPa
4、安装步骤：
4．1、根据洗眼器底座安装孔位置，在需要安装洗眼器的地面钻3个直径10mm的孔。
4．2、把洗眼器安装在刚才打好3个底座安装孔上面，用不锈钢膨胀螺丝固定。
4．4、连接洗眼器进水口尺寸：1-1/4〞。
七、使用说明：
1、手推洗眼开关，洗眼水自动喷出；使用结束后，关闭洗眼开关球阀，防尘盖复位。
2、手推喷淋开关，喷淋水自动喷出；使用结束后，关闭喷淋开关球阀。
3、产品图片：
不锈钢紧急喷淋洗眼器尺寸图。
