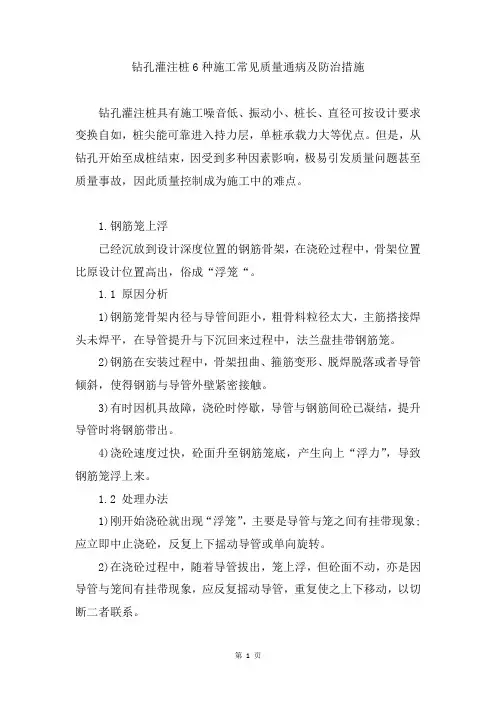

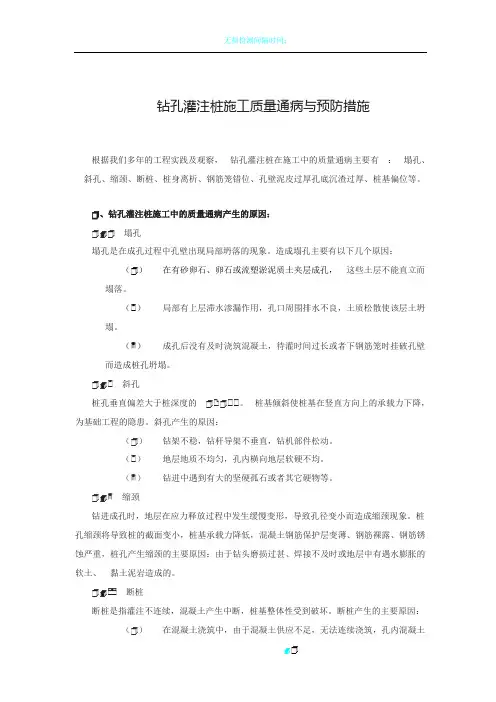

钻孔灌注桩6种施工常见质量通病及防治措施钻孔灌注桩具有施工噪音低、振动小、桩长、直径可按设计要求变换自如,桩尖能可靠进入持力层,单桩承载力大等优点。
但是,从钻孔开始至成桩结束,因受到多种因素影响,极易引发质量问题甚至质量事故,因此质量控制成为施工中的难点。
1.钢筋笼上浮已经沉放到设计深度位置的钢筋骨架,在浇砼过程中,骨架位置比原设计位置高出,俗成“浮笼“。
1.1 原因分析1)钢筋笼骨架内径与导管间距小,粗骨料粒径太大,主筋搭接焊头未焊平,在导管提升与下沉回来过程中,法兰盘挂带钢筋笼。
2)钢筋在安装过程中,骨架扭曲、箍筋变形、脱焊脱落或者导管倾斜,使得钢筋与导管外壁紧密接触。
3)有时因机具故障,浇砼时停歇,导管与钢筋间砼已凝结,提升导管时将钢筋带出。
4)浇砼速度过快,砼面升至钢筋笼底,产生向上“浮力”,导致钢筋笼浮上来。
1.2 处理办法1)刚开始浇砼就出现“浮笼”,主要是导管与笼之间有挂带现象;应立即中止浇砼,反复上下摇动导管或单向旋转。
2)在浇砼过程中,随着导管拔出,笼上浮,但砼面不动,亦是因导管与笼间有挂带现象,应反复摇动导管,重复使之上下移动,以切断二者联系。
3)在浇砼过程中,随着砼面上升,笼上浮,即应控制砼浇量及速度。
2.沉笼已经沉放到设计深度位置钢筋,在浇砼过程中,钢筋笼坠落,钢筋骨架比原设计位置低,俗称“沉笼”。
2.1 原因分析1)吊筋与主筋之间或分段钢筋之间焊接不牢固或吊环脱落。
2)上下振动导管时,导管挂带钢筋,对钢筋施加一很大外力,吊环松脱,而一旦导管与钢筋笼脱离时,笼沉入孔中。
2.2 处理办法1)如笼沉入砼深度不深(小于2米时),可暂不处理,继续浇砼,待基坑开挖后,在原桩位上人工或机械挖土,凿出桩头钢筋接高上来,桩头砼须凿毛,再浇灌高出原标号一个强度等级的砼。
2)在开挖基坑后凿除桩头浮浆时发现沉笼,但不知沉入深度,此时须重新补桩或请设计人员核定在基础结构上采取加固措施。
3.导管拔空在浇砼过程中,导管脱离砼面,泥水进入导管中,造成桩身变小或断桩。
钻孔灌注桩6种施工常见质量通病及防治措施一、钻孔灌注桩常见质量通病及防治措施1. 施工工艺不规范1.1 主孔位置偏离设计位置1.1.1 原因分析:施工前未进行标志和定位,或施工人员操作不准确。
1.1.2 防治措施:施工前对孔位进行标志和定位,严格按照设计要求进行操作,并进行测量验收。
1.2 钻孔直径偏离设计值1.2.1 原因分析:施工设备选用不当,操作不准确。
1.2.2 防治措施:选用合适的设备进行施工,严格按照设计要求进行操作,并进行测量验收。
1.3 灌注浆液配比不合理1.3.1 原因分析:施工人员不熟悉配比要求,操作不规范。
1.3.2 防治措施:进行灌注浆液配比前,要求施工人员熟悉配比要求并进行培训,严格按照要求进行操作,并进行抽样检测。
1.4 施工进度过快或过慢1.4.1 原因分析:施工进度过快可能导致操作不准确,过慢可能导致浆液分层或堆积。
1.4.2 防治措施:合理制定施工进度,根据实际情况进行灵活调整,确保操作准确且浆液均匀。
2. 基础土层破坏2.1 钻孔侧壁塌方2.1.1 原因分析:孔壁泥土固结能力不足,施工排土不及时。
2.1.2 防治措施:在进行钻孔前,根据孔壁土质选择合适的支护方式,施工过程中注意及时排土,保持孔壁稳定。
2.2 钻孔回灌浆液泥浆浑浊2.2.1 原因分析:基础土层破坏导致回灌浆液中含有较多的泥浆。
2.2.2 防治措施:加强基础土层勘察,选择稳定的土层进行施工,避免土层破坏。
3. 灌注浆液质量问题3.1 灌注浆液含气量过高3.1.1 原因分析:施工过程中未进行足够的排气处理,或灌注浆液配比不合理。
3.1.2 防治措施:在灌注浆液前进行充分排气处理,根据设计要求进行合理的配比。
3.2 灌注浆液浆液性能不达标3.2.1 原因分析:浆液中添加剂质量不过关,配比比例不准确。
3.2.2 防治措施:严格按照要求选用高质量的添加剂,确保配比比例准确。
4. 锚固效果不理想4.1 灌注浆液回缩量大4.1.1 原因分析:施工过程中的浆液配比不合理,或浆液中添加剂质量不过关。
福建永春至永定(闽粤界)高速公路龙岩段A15合同段桥梁钻孔灌注桩工程质量通病治理总结编制:日期:年月日复核:日期:年月日审核:日期:年月日批准:日期:年月日中国中铁股份有限公司双永高速公路A15合同段项目经理部桥梁钻孔灌注桩工程质量通病治理总结一、工程概况(一)设计概况永春至永定(闽粤界)高速公路土建路基工程A15合同段地处福建省龙岩市永定县湖雷镇境内,路线起讫里程为K222+700~K229+960,全长7.26km;设计标准为高速公路(双向4车道,计算行车速度80km/h);整体式路基全宽24.5m,分离式路基单幅宽度为12.5m;设计荷载为公路-Ⅰ级。
工期24个月。
桥涵工程:大桥4座。
桥梁下部为柱式墩桩基础,大桥上部结构为预应力砼连续T梁,中桥上部为预应力砼连续T梁,桩基础有摩擦桩、端承桩两种形式。
桥台形式有柱式台、肋式台和U型台3种。
(二)施工条件1、工程地质条件地形地貌:项目区域处于龙岩市永定县,境内山脉纵横,河谷发育,地貌单元较复杂,主要为低山、丘陵地貌间夹沟谷及狭长河谷,地形起伏较大。
工程地质:本合同段线路前段多以粉砂岩、泥质粉砂岩、炭质粉砂岩、细砂岩及部分砂砾岩的软质岩为主,总体来说工程地质性质尚好。
2、水文地质条件本合同段地表水补给来源主要为大气降水及地下水侧渗;3、不良地质现象部分坡积粉质粘土层、粉砂岩残积粘性土为高液限土4、气候条件本区域属湿润的亚热带季风气候区,温暖湿润无霜期在280-320天/年,年平均气温18.9-19.4摄氏度;历年最大降雨量2348mm,年降水量月1600mm;年降雨日160-175天,3-4月为春雨季,雨量约占全年23-24%;5-6月为梅雨季,雨量约占全年的36-37%;7-9月为台风、类雨季,约占全年20%,10月至次年2月为少雨季,约占全年20%;降雨分布不均,变化大,最大风速24m/s。
二、工程质量通病治理总结(一)施工工艺1.场地平整场地平整将直接影响钻机就位,钻机就位不合理将推迟桩基的完成,以及导致工程进度滞后。
