电气设备四种状态

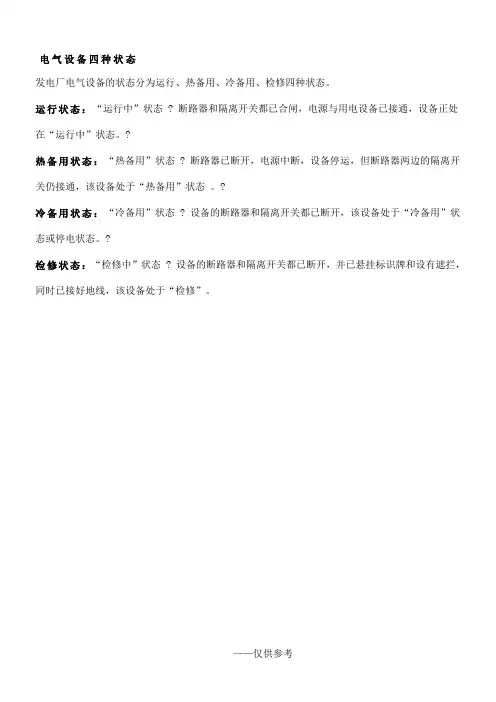

电气设备四种状态
发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。

运行状态：“运行中”状态 ? 断路器和隔离开关都已合闸，电源与用电设备已接通，设备正处在“运行中”状态。

?
热备用状态：“热备用”状态 ? 断路器已断开，电源中断，设备停运，但断路器两边的隔离开关仍接通，该设备处于“热备用”状态。

?
冷备用状态：“冷备用”状态 ? 设备的断路器和隔离开关都已断开，该设备处于“冷备用”状态或停电状态。

?
检修状态：“检修中”状态 ? 设备的断路器和隔离开关都已断开，并已悬挂标识牌和设有遮拦，同时已接好地线，该设备处于“检修”。

——仅供参考。

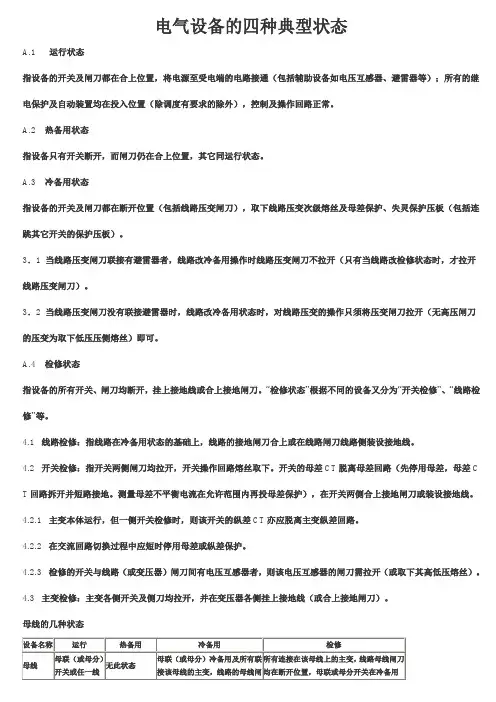

电气设备的四种典型状态A.1运行状态指设备的开关及闸刀都在合上位置，将电源至受电端的电路接通（包括辅助设备如电压互感器、避雷器等）；所有的继电保护及自动装置均在投入位置（除调度有要求的除外），控制及操作回路正常。

A.2热备用状态指设备只有开关断开，而闸刀仍在合上位置，其它同运行状态。

A.3冷备用状态指设备的开关及闸刀都在断开位置（包括线路压变闸刀），取下线路压变次级熔丝及母差保护、失灵保护压板（包括连跳其它开关的保护压板）。

3．1 当线路压变闸刀联接有避雷器者，线路改冷备用操作时线路压变闸刀不拉开（只有当线路改检修状态时，才拉开线路压变闸刀）。

3．2 当线路压变闸刀没有联接避雷器时，线路改冷备用状态时，对线路压变的操作只须将压变闸刀拉开（无高压闸刀的压变为取下低压压侧熔丝）即可。

A.4检修状态指设备的所有开关、闸刀均断开，挂上接地线或合上接地闸刀。

“检修状态”根据不同的设备又分为“开关检修”、“线路检修”等。

4.1 线路检修：指线路在冷备用状态的基础上，线路的接地闸刀合上或在线路闸刀线路侧装设接地线。

4.2 开关检修：指开关两侧闸刀均拉开，开关操作回路熔丝取下。

开关的母差CT脱离母差回路（先停用母差，母差C T回路拆开并短路接地。

测量母差不平衡电流在允许范围内再投母差保护），在开关两侧合上接地闸刀或装设接地线。

4.2.1 主变本体运行，但一侧开关检修时，则该开关的纵差CT亦应脱离主变纵差回路。

4.2.2 在交流回路切换过程中应短时停用母差或纵差保护。

4.2.3 检修的开关与线路（或变压器）闸刀间有电压互感器者，则该电压互感器的闸刀需拉开（或取下其高低压熔丝）。

4.3 主变检修：主变各侧开关及侧刀均拉开，并在变压器各侧挂上接地线（或合上接地闸刀）。

母线的几种状态A.1设备四种状态相互转换的典型操作步骤注：1、设备转入“检修状态时”，挂上标示牌，装设临时遮栏，加锁等安全措施虽未载明在表内，但仍须按部颁《电业安全工作规程》的规定执行，设备复役时同。

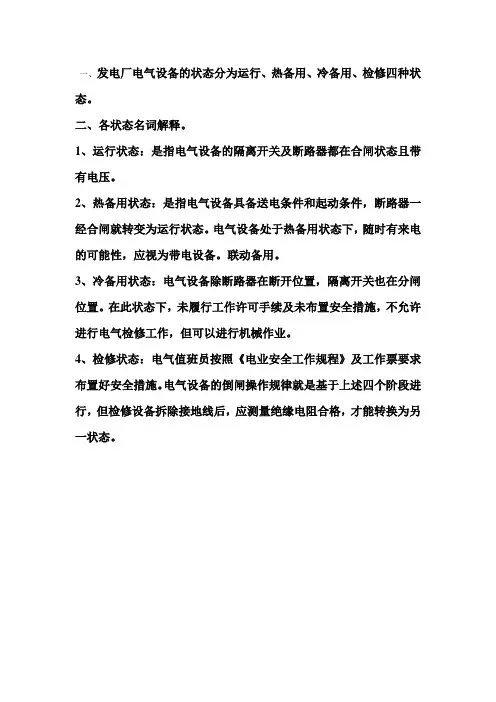

一、发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。

二、各状态名词解释。

1、运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

2、热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。

联动备用。

3、冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

在此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

4、检修状态：电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

电气设备四种状态Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电气设备四种状态发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。

运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。

联动备用。

冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

A.手车式配电装置各种位置的定义工作位置—主回路隔离触头及二次插头可靠接触；试验位置—主回路隔离触头脱离接触，但二次插头在可靠接触状态；检修位置--主回路隔离触头和二次插头均脱离接触。

B.手车式配电装置四种状态的定义a.开关（1）运行状态：手车在工作位置，开关合上，保护装置启用（重合闸装置按调度要求停用或启用）；（2）热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）；（3）冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）；（4）检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。

b.电压互感器、避雷器（1）运行状态：手车在工作位置。

(2) 热备用状态：（无此状态）。

(3) 冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。

(4) 检修状态：手车在检修位置，按检修工作票的要求布置好安全措施。

C.开关（线路、主变、旁联、联变等设备的开关）(1) 运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。

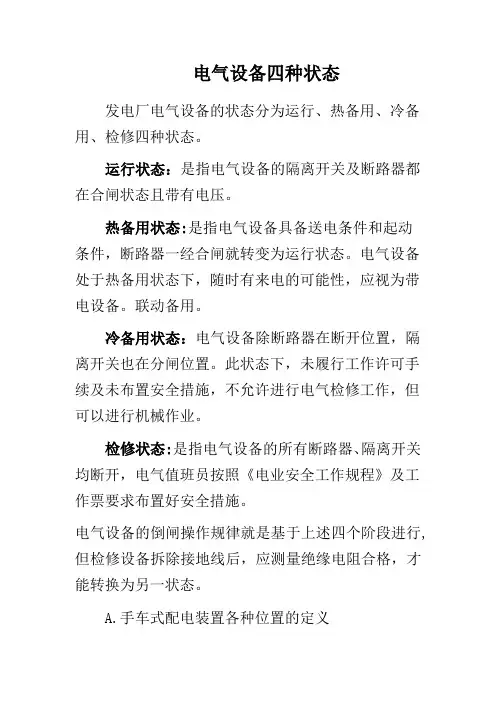

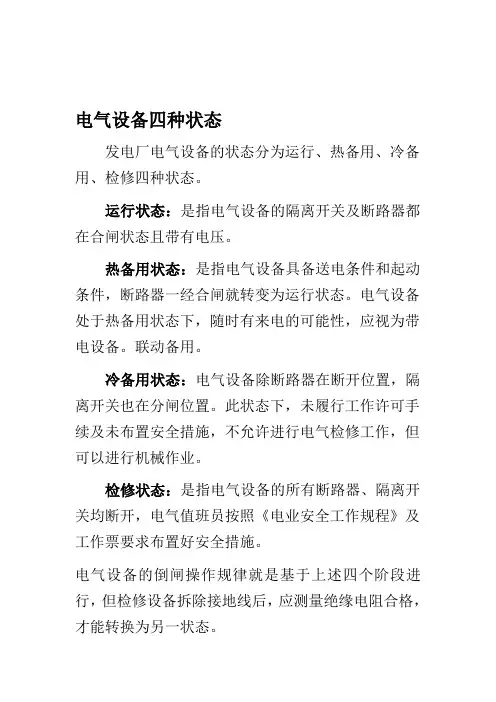

电气设备四种状态发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。

运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

热备用状态:是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。

联动备用。

冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

检修状态:是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行,但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

A.手车式配电装置各种位置的定义工作位置—主回路隔离触头及二次插头可靠接触;试验位置-主回路隔离触头脱离接触，但二次插头在可靠接触状态；检修位置--主回路隔离触头和二次插头均脱离接触。

B.手车式配电装置四种状态的定义a.开关（1）运行状态：手车在工作位置，开关合上,保护装置启用（重合闸装置按调度要求停用或启用)；(2)热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）；（3）冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）；（4）检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。

b。

电压互感器、避雷器（1）运行状态：手车在工作位置。

(2) 热备用状态：（无此状态）。

（3) 冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。

(4) 检修状态:手车在检修位置，按检修工作票的要求布置好安全措施。

C.开关(线路、主变、旁联、联变等设备的开关）(1）运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。

(2) 热备用状态:指仅仅开关断开而有关刀闸仍在合上位置，重合闸停用。

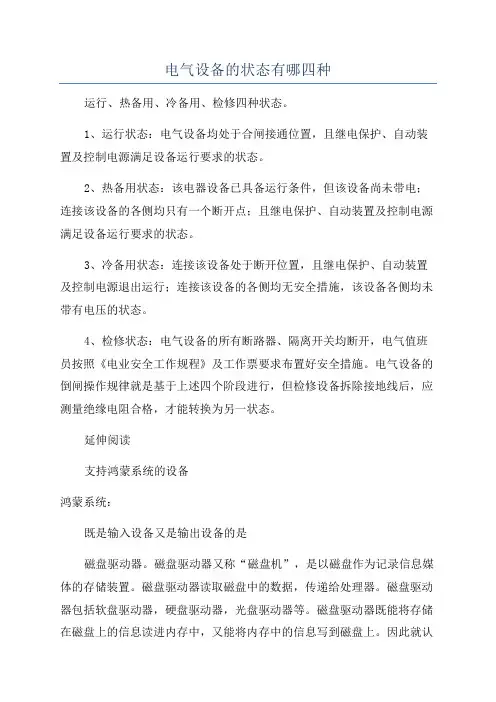

电气设备的状态有哪四种运行、热备用、冷备用、检修四种状态。

1、运行状态：电气设备均处于合闸接通位置，且继电保护、自动装置及控制电源满足设备运行要求的状态。

2、热备用状态：该电器设备已具备运行条件，但该设备尚未带电；连接该设备的各侧均只有一个断开点；且继电保护、自动装置及控制电源满足设备运行要求的状态。

3、冷备用状态：连接该设备处于断开位置，且继电保护、自动装置及控制电源退出运行；连接该设备的各侧均无安全措施，该设备各侧均未带有电压的状态。

4、检修状态：电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

延伸阅读支持鸿蒙系统的设备鸿蒙系统：既是输入设备又是输出设备的是磁盘驱动器。

磁盘驱动器又称“磁盘机”，是以磁盘作为记录信息媒体的存储装置。

磁盘驱动器读取磁盘中的数据，传递给处理器。

磁盘驱动器包括软盘驱动器，硬盘驱动器，光盘驱动器等。

磁盘驱动器既能将存储在磁盘上的信息读进内存中，又能将内存中的信息写到磁盘上。

因此就认为它既是输入设备，又是输出设备。

键盘是最常用也是最主要的输入设备，通过键盘可以将英文字母、数字、标点符号等输入到计算机中，从而向计算机发出命令、输入数据等。

麦克风是输入设备还是输出设备属于输入设备。

麦克风将声音输入到电脑，电脑再将信号输出到音响，因此属于输入设备。

麦克风是声电转换的换能器，通过声波作用到电声元件上产生电压，再转为电能。

用于各种扩音设备中。

输入设备是人或外部与计算机进行交互的一种装置，用于将原始数据和处理这些数的程序输入到计算机中。

计算机能够接收各种各样的数据，既可以是数值型的数据，也可以是各种非数值型的数据，如图形、图像、声音等都可以通过不同类型的输入设备输入到计算机中，进行存储、处理和输出。

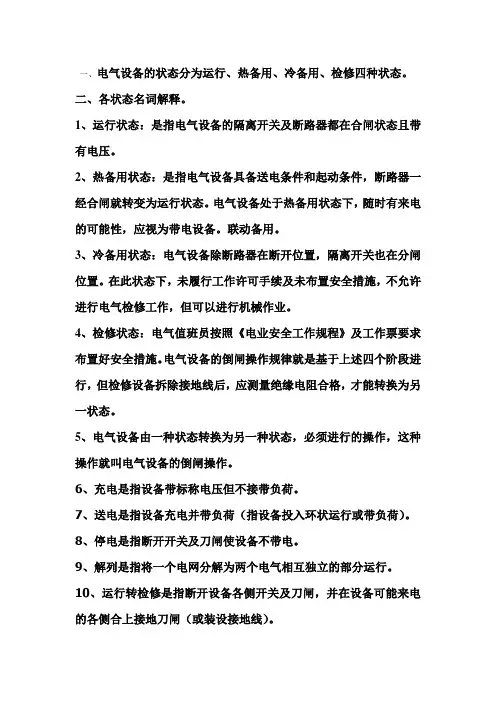

一、电气设备的状态分为运行、热备用、冷备用、检修四种状态。

二、各状态名词解释。

1、运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

2、热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。

联动备用。

3、冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

在此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

4、检修状态：电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

5、电气设备由一种状态转换为另一种状态，必须进行的操作，这种操作就叫电气设备的倒闸操作。

6、充电是指设备带标称电压但不接带负荷。

7、送电是指设备充电并带负荷（指设备投入环状运行或带负荷）。

8、停电是指断开开关及刀闸使设备不带电。

9、解列是指将一个电网分解为两个电气相互独立的部分运行。

10、运行转检修是指断开设备各侧开关及刀闸，并在设备可能来电的各侧合上接地刀闸（或装设接地线）。

11、检修转运行是指断开设备各侧接地刀闸，合上各侧能够运行的开关及刀闸。

12、运行转热备用是指断开设备各侧开关。

13、热备用转运行是指合上除检修要求不能合或方式明确不合的开关以外的设备各侧开关。

14、热备用转检修是指拉开设备各侧刀闸，并在设备可能来电的各侧合上接地刀闸。

15、检修转热备用是指拉开设备各侧接地刀闸，合上除检修要求不能合或方式明确不合的刀闸以外的设备侧刀闸。

16、冷备用转检修是指在设备可能来电的各侧合上接地刀闸。

17、检修转冷备用是指拉开设备各侧接地刀闸。

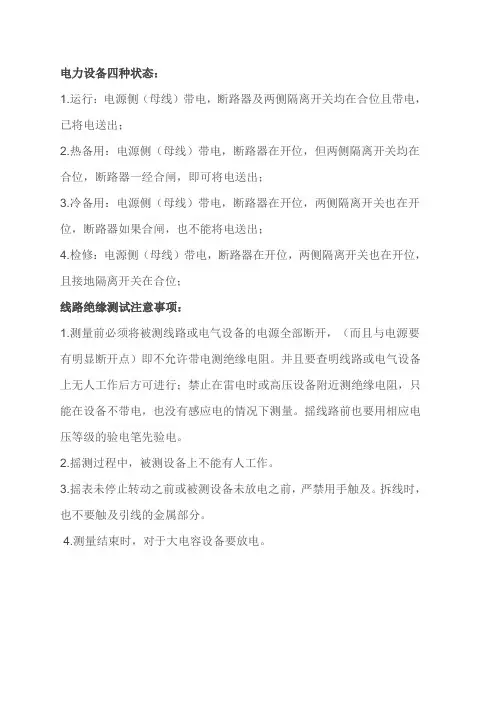

电力设备四种状态：
1.运行：电源侧（母线）带电，断路器及两侧隔离开关均在合位且带电，已将电送出；
2.热备用：电源侧（母线）带电，断路器在开位，但两侧隔离开关均在合位，断路器一经合闸，即可将电送出；
3.冷备用：电源侧（母线）带电，断路器在开位，两侧隔离开关也在开位，断路器如果合闸，也不能将电送出；
4.检修：电源侧（母线）带电，断路器在开位，两侧隔离开关也在开位，且接地隔离开关在合位；
线路绝缘测试注意事项：
1.测量前必须将被测线路或电气设备的电源全部断开，（而且与电源要有明显断开点）即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行；禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

摇线路前也要用相应电压等级的验电笔先验电。

2.摇测过程中，被测设备上不能有人工作。

3.摇表未停止转动之前或被测设备未放电之前，严禁用手触及。

拆线时，也不要触及引线的金属部分。

4.测量结束时，对于大电容设备要放电。

真空断路器结构简析：
2、触头的开距主要取决于真空断路器的额定电压和耐压要求，一般
额定电压低时触头开距选得小些。

但开距太小会影响分断能力和耐压水平。

开距太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。

设计时一般在满足运行的耐压要求下尽量把开距选得小一些。

10kV真空断路器的开距通常在8～12mm之间，35kV的则在30～40mm之间。

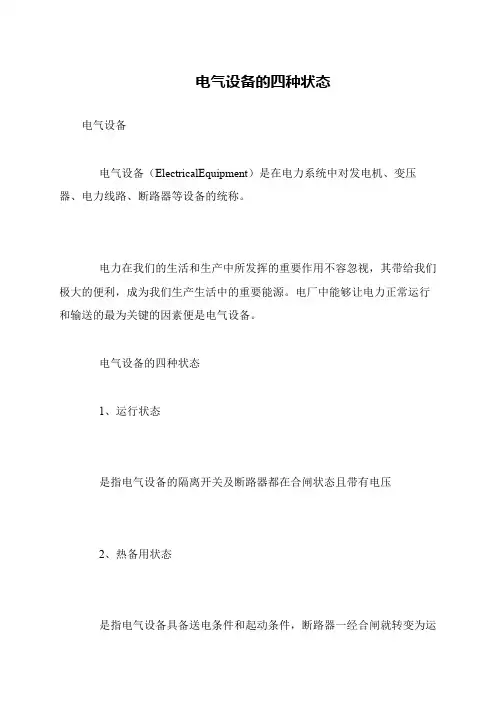

电气设备的四种状态
电气设备
电气设备（ElectricalEquipment）是在电力系统中对发电机、变压器、电力线路、断路器等设备的统称。

电力在我们的生活和生产中所发挥的重要作用不容忽视，其带给我们极大的便利，成为我们生产生活中的重要能源。

电厂中能够让电力正常运行和输送的最为关键的因素便是电气设备。

电气设备的四种状态
1、运行状态
是指电气设备的隔离开关及断路器都在合闸状态且带有电压
2、热备用状态
是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运。

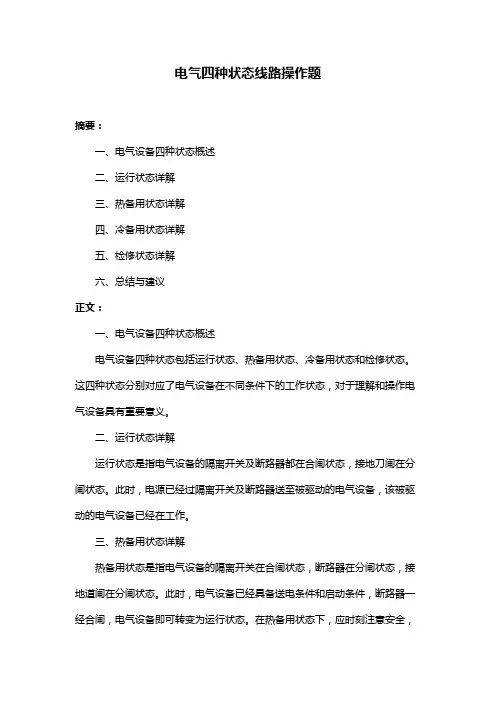

电气四种状态线路操作题
摘要：
一、电气设备四种状态概述
二、运行状态详解
三、热备用状态详解
四、冷备用状态详解
五、检修状态详解
六、总结与建议
正文：
一、电气设备四种状态概述
电气设备四种状态包括运行状态、热备用状态、冷备用状态和检修状态。

这四种状态分别对应了电气设备在不同条件下的工作状态，对于理解和操作电气设备具有重要意义。

二、运行状态详解
运行状态是指电气设备的隔离开关及断路器都在合闸状态，接地刀闸在分闸状态。

此时，电源已经过隔离开关及断路器送至被驱动的电气设备，该被驱动的电气设备已经在工作。

三、热备用状态详解
热备用状态是指电气设备的隔离开关在合闸状态，断路器在分闸状态，接地道闸在分闸状态。

此时，电气设备已经具备送电条件和启动条件，断路器一经合闸，电气设备即可转变为运行状态。

在热备用状态下，应时刻注意安全，
谨防受到伤害。

四、冷备用状态详解
冷备用状态是指电气设备的隔离开关在分闸状态，断路器在分闸状态，接地道闸在分闸状态。

此时，该电气回路在办理相关票证后可以进行绝缘检查测试等工作。

五、检修状态详解
检修状态是指电气设备的隔离开关在分闸状态，断路器在分闸状态，接地道闸在合闸状态。

此时，该电气回路在办理相关票证后可以进行相应的检查维护工作。

六、总结与建议
了解和掌握电气设备的四种状态对于电气设备的操作和管理至关重要。

在实际工作中，操作人员应根据实际情况准确判断电气设备所处的状态，严格按照操作规程进行操作，确保电气设备的安全稳定运行。

电气设备四种状态 Prepared on 22 November 2020电气设备四种状态发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。

运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。

联动备用。

冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

A.手车式配电装置各种位置的定义工作位置—主回路隔离触头及二次插头可靠接触；试验位置—主回路隔离触头脱离接触，但二次插头在可靠接触状态；检修位置--主回路隔离触头和二次插头均脱离接触。

B.手车式配电装置四种状态的定义a.开关（1）运行状态：手车在工作位置，开关合上，保护装置启用（重合闸装置按调度要求停用或启用）；（2）热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）；（3）冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）；（4）检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。

b.电压互感器、避雷器（1）运行状态：手车在工作位置。

(2) 热备用状态：（无此状态）。

(3) 冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。

(4) 检修状态：手车在检修位置，按检修工作票的要求布置好安全措施。

C.开关（线路、主变、旁联、联变等设备的开关）(1) 运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。

运用中电气设备的几种状态运用中的电气设备有运行、热备用、冷备用及检修等四种状态。

要将电气设备由一种状态转换到另一种状态，就需要进行一系列的操作，这就是倒闸操作的任务。

一、运行状态指该设备（母线、开关、变压器、电容器、电压互感器、电流互感器）所属的刀闸（包括跌落式熔断器）及开关等都在合上位置，将电源至受电端的电路接通（包括所属的辅助设备，如电压互感器、避雷器等）并有相应电压（无论是否带有负荷），且控制电源、继电保护正常投入运行。

上图中所有刀闸和开关都在合上位置，则受电端设备（变压器、线路）处在运行状态。

二、热备用状态指该设备所属的开关在断开位置，而刀闸在合上位置。

即该设备已具备运行条件，经一次合闸操作即可转为运行状态。

上图中1011、1013刀闸在合上位置，而101开关在断开位置，则受电端设备（如变压器、线路）处在热备用状态。

开关的热备用状态是指开关本身在拉开位置，两侧刀闸在合上位置，其控制电源、继电保护正常投入运行。

三、冷备用状态指该设备所属的刀闸（包括跌落式熔断器）及开关等都在断开位置。

1上图中1011、1013刀闸及101开关等都在断开位置，则受电端设备（如变压器、线路）处在冷备用状态。

母线、开关、线路在冷备用状态时，接在它们回路内的电压互感器及可用刀闸断开的避雷器，仍应在运行状态。

四、检修状态指该设备所属的刀闸（包括跌落式熔断器）及开关都在断开位置，并按规定装上接地线、挂好标示牌及装设遮栏后，这时该设备处于检修状态。

在该状态下，设备的控制电源、继电保护等应退出运行。

上图中101开关在断开位置，其两侧的闸刀1011、1013在断开位置，且在1011与101之间装接地线一组1#，在101与1013之间装接地线一组2#，在1011、101、1013操作手柄上挂“禁止合闸，有人工作！”标示牌，这时101开关即处于检修状态。

设备（如母线、开关、线路）从运行状态（或从热备用状态、冷备用状态）改为检修状态时，该设备所属的电压互感器，可用刀闸断开的避雷器，应改为冷用状态。
