单片机原理及应用第6章80C51单片机的串行口80C51单片机是一种基于哈佛架构的8位单片机,具有强大的串行口功能。
串行口是一种通信接口,可以通过单根线传输数据。
本章将介绍80C51单片机的串行口原理及其应用。
一、80C51单片机的串行口原理80C51单片机的串行口包含两个寄存器,分别是SBUF(串行缓冲器)和SCON(串行控制寄存器)。
SBUF寄存器用来存储待发送或接收到的数据,SCON寄存器用来配置和控制串行口的工作模式。
80C51单片机的串行口有两种工作模式:串行异步通信模式和串行同步通信模式。
1.串行异步通信模式串行异步通信是指通信双方的时钟频率不同步,通信的数据按照字符为单位进行传输,字符之间有起始位、数据位、校验位和停止位组成。
80C51单片机的串行口支持标准的RS-232通信协议和非标准通信协议。
在串行异步通信模式下,SCON寄存器需要配置为相应的工作模式。
首先,需要选择串行口的工作模式。
80C51单片机支持第9位,即扩展模式,可以用来检测通信错误。
其次,需要设置波特率。
波特率是指数据每秒传输的位数,用波特率发生器(Baud Rate Generator,BRGR)来控制。
然后,需要设置起始位、数据位和停止位的配置,包括数据长度(5位、6位、7位或8位)、停止位的个数(1位或2位)。
在发送数据时,将待发送的数据通过MOV指令传送到SBUF寄存器,单片机会自动将数据发送出去。
在接收数据时,需要检测RI(接收中断)标志位,如果RI为1,表示接收到数据,可以通过MOV指令将接收到的数据读取到用户定义的变量中。
2.串行同步通信模式串行同步通信是指通信双方的时钟频率同步,在数据传输时需要时钟信号同步。
80C51单片机的串行同步通信支持SPI(串行外设接口)和I2C(串行总线接口)两种协议。
在串行同步通信模式下,SCON寄存器需要配置为相应的工作模式。
首先,需要选择串行口的工作模式。
80C51单片机支持主从模式,可以作为主设备发送数据,也可以作为从设备接收数据。

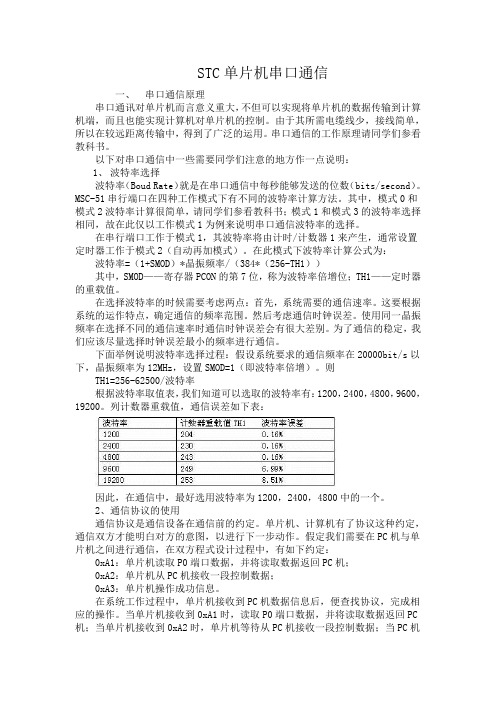

STC单片机串口通信一、串口通信原理串口通讯对单片机而言意义重大,不但可以实现将单片机的数据传输到计算机端,而且也能实现计算机对单片机的控制。
由于其所需电缆线少,接线简单,所以在较远距离传输中,得到了广泛的运用。
串口通信的工作原理请同学们参看教科书。
以下对串口通信中一些需要同学们注意的地方作一点说明:1、波特率选择波特率(Boud Rate)就是在串口通信中每秒能够发送的位数(bits/second)。
MSC-51串行端口在四种工作模式下有不同的波特率计算方法。
其中,模式0和模式2波特率计算很简单,请同学们参看教科书;模式1和模式3的波特率选择相同,故在此仅以工作模式1为例来说明串口通信波特率的选择。
在串行端口工作于模式1,其波特率将由计时/计数器1来产生,通常设置定时器工作于模式2(自动再加模式)。
在此模式下波特率计算公式为:波特率=(1+SMOD)*晶振频率/(384*(256-TH1))其中,SMOD——寄存器PCON的第7位,称为波特率倍增位;TH1——定时器的重载值。
在选择波特率的时候需要考虑两点:首先,系统需要的通信速率。
这要根据系统的运作特点,确定通信的频率范围。
然后考虑通信时钟误差。
使用同一晶振频率在选择不同的通信速率时通信时钟误差会有很大差别。
为了通信的稳定,我们应该尽量选择时钟误差最小的频率进行通信。
下面举例说明波特率选择过程:假设系统要求的通信频率在20000bit/s以下,晶振频率为12MHz,设置SMOD=1(即波特率倍增)。
则TH1=256-62500/波特率根据波特率取值表,我们知道可以选取的波特率有:1200,2400,4800,9600,19200。
列计数器重载值,通信误差如下表:因此,在通信中,最好选用波特率为1200,2400,4800中的一个。
2、通信协议的使用通信协议是通信设备在通信前的约定。
单片机、计算机有了协议这种约定,通信双方才能明白对方的意图,以进行下一步动作。
基于单片机的数据串口通信随着科技的不断进步,我们生活中越来越多的设备需要进行数据传输和通信。
而技术成为了我们日常生活中无法忽视的一部分。
本文将从单片机的基本原理、串口通信的工作原理以及应用案例三个方面来详细介绍。
一、单片机的基本原理单片机,是一种集成电路芯片,具有微处理器、内存、输入输出设备以及其他辅助功能电路等一系列电子元件。
单片机通常包含中央处理器(CPU)、存储器、定时器/计数器、输入/输出接口等功能单元。
它的特点是集成度高、体积小、功耗低,适合嵌入式应用。
二、串口通信的工作原理串口通信是指通过串行接口进行的数据传输方式。
串口通信中使用的串行通信接口有RS-232、RS-485等。
在单片机中实现串口通信,需要通过串口通信芯片与外部设备进行交互。
在串口通信中,数据通过逐位传输的方式进行传输。
发送端通过发送器将数据位、起始位、停止位以及校验位等信息编码成串行数据,通过串口发送出去。
接收端通过接收器解码接收到的串行数据,将其还原成数据位、起始位、停止位以及校验位等信息,供单片机进行处理。
三、应用案例技术在现实生活中有着广泛的应用。
下面将介绍几个常见的应用案例。
1. 远程监控系统技术可以用于远程监控系统,如智能家居、安防系统等。
通过单片机和传感器建立连接并实现数据采集,再通过串口与中央服务器进行通信,实现信息传输和远程控制。
2. 工业自动化在工业自动化领域中,技术被广泛应用于控制系统。
通过串口连接各种传感器和执行器,收集和传输数据,实现自动控制。
例如,监测温度、湿度、气压等信息,并根据预设条件自动控制设备的开关。
3. 移动设备数据传输技术也可以用于移动设备的数据传输。
例如,通过串口与智能手机进行连接,将单片机中收集到的数据传输到智能手机上,便于用户实时获取数据并进行分析。
总结:技术在现代生活中扮演着重要的角色。
通过串口通信,单片机可以与其他设备进行数据传输和通信,实现各种应用需求。
从远程监控到工业自动化,再到移动设备数据传输,技术正越来越广泛地应用于各个领域,为我们的生活带来了更多便利与可能性技术在现实生活中的广泛应用为我们的生活带来了许多便利和可能性。
51单片机串口设置及应用单片机的串口设置及应用是指通过单片机的串口功能来进行通信的一种方式。
串口通信是一种全双工通信方式,可以实现双向数据传输。
单片机通过串口可以与其他设备进行通信,如计算机、传感器、LCD显示屏等。
1. 串口设置:单片机的串口通信一般需要进行以下设置:(1)串口模式选择:要根据实际情况选择串口工作模式,一般有异步串口和同步串口两种。
(2)波特率设置:串口通信需要设置一个波特率,即数据传输速率。
常见的波特率有9600、19200、115200等,需要与通信的设备保持一致。
(3)数据位设置:设置传输的数据位数,常见的有8位、9位等。
(4)停止位设置:设置停止位的个数,常见的有1位、2位等。
(5)校验位设置:可以选择是否启用校验位,校验位主要用于检测数据传输的正确性。
2. 串口应用:串口通信在很多领域都得到广泛应用,下面列举几个常见的应用场景:(1)串口与计算机通信:通过串口可以实现单片机与计算机的通信,可以进行数据的读写、控制等操作。
例如,可以通过串口将传感器采集到的数据发送给计算机,由计算机进行进一步处理分析。
(2)串口与传感器通信:串口可以与各种传感器进行通信,可以读取传感器采集到的数据,并进行处理和控制。
例如,可以通过串口连接温度传感器,读取实时的温度数据,然后进行温度控制。
(3)串口与LCD显示屏通信:通过串口可以实现单片机与LCD显示屏的通信,可以将需要显示的数据发送给LCD显示屏进行显示。
例如,可以通过串口将单片机采集到的数据以数字或字符的形式显示在LCD上。
(4)串口与外部存储器通信:通过串口可以与外部存储器进行通信,可以读写存储器中的数据。
例如,可以通过串口读取SD卡中存储的图像数据,然后进行图像处理或显示。
(5)串口与其他设备通信:通过串口可以和各种其他设备进行通信,实现数据的传输和控制。
例如,可以通过串口与打印机通信,将需要打印的数据发送给打印机进行打印。
总结:单片机的串口设置及应用是一种实现通信的重要方式。
单片机中的串口通信技术串口通信技术是指通过串行接口将数据传输和接收的技术。
在单片机领域,串口通信是一种常见的数据交互方式。
本文将介绍单片机中的串口通信技术,并探讨其在实际应用中的重要性。
一、串口通信的原理串口通信是指通过串行接口传输数据的方式,其中包括一个数据引脚和一个时钟引脚。
数据引脚用于传输二进制数据,在每个时钟周期内,数据引脚上的数据会被读取或写入。
时钟引脚则用于控制数据的传输速度。
单片机中的串口通信主要包含两个部分:发送和接收。
发送时,单片机将数据转换为二进制形式,并通过串口发送出去。
接收时,单片机会从串口接收到二进制数据,并将其转换为可识别的格式。
通过发送和接收两个过程,单片机可以与外部设备进行数据交互。
二、串口通信的类型在单片机中,串口通信主要包含两种类型:同步串口和异步串口。
同步串口是指发送和接收两个设备之间使用相同的时钟信号,以保持数据同步。
同步串口通信速度快,但需要额外的时钟信号输入。
异步串口则是通过发送数据前提供起始位和终止位来区分不同数据帧的方式进行通信。
异步串口通信的优势是不需要额外的时钟信号,但速度相对较慢。
在实际应用中,通常使用异步串口通信。
异步串口通信相对简单易用,适合多种应用场景。
三、单片机串口通信的实现单片机中实现串口通信通常需要以下几个方面的内容:1. 串口通信引脚配置:单片机需要连接到一个串口芯片或者其他外部设备,因此需要配置相应的引脚作为串口通信的数据引脚和时钟引脚。
2. 波特率设置:波特率是指单位时间内传输的数据位数。
在进行串口通信时,发送端和接收端的波特率需要相同。
单片机中通常通过寄存器设置波特率,以确保数据传输的稳定性。
3. 数据发送和接收:在单片机中,通过将数据写入发送缓冲器并启动发送操作来发送数据。
接收数据时,单片机会接收到串口中的数据,并将其保存在接收缓冲器中。
4. 中断机制:在进行串口通信时,单片机通常会使用中断机制来处理数据接收和发送。
中断机制可以减轻单片机的负担,提高系统效率。
51单片机串口通信(相关例程) 51单片机串口通信(相关例程)一、简介51单片机是一种常用的微控制器,它具有体积小、功耗低、易于编程等特点,被广泛应用于各种电子设备和嵌入式系统中。
串口通信是51单片机的常见应用之一,通过串口通信,可以使单片机与其他外部设备进行数据交互和通信。
本文将介绍51单片机串口通信的相关例程,并提供一些实用的编程代码。
二、串口通信基础知识1. 串口通信原理串口通信是通过串行数据传输的方式,在数据传输过程中,将信息分为一个个字节进行传输。
在51单片机中,常用的串口通信标准包括RS232、RS485等。
其中,RS232是一种常用的串口标准,具有常见的DB-9或DB-25连接器。
2. 串口通信参数在进行串口通信时,需要设置一些参数,如波特率、数据位、停止位和校验位等。
波特率表示在单位时间内传输的比特数,常见的波特率有9600、115200等。
数据位表示每个数据字节中的位数,一般为8位。
停止位表示停止数据传输的时间,常用的停止位有1位和2位。
校验位用于数据传输的错误检测和纠正。
三、串口通信例程介绍下面是几个常见的51单片机串口通信的例程,提供给读者参考和学习:1. 串口发送数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1,允许串行接收TR1 = 1; // 启动计数器1}void UART_SendChar(unsigned char dat){SBUF = dat; // 发送数据while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志}void main(){UART_Init(); // 初始化串口while (1){UART_SendChar('A'); // 发送字母A}}```2. 串口接收数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1,允许串行接收TR1 = 1; // 启动计数器1}void UART_Recv(){unsigned char dat;if (RI) // 检测是否接收到数据{dat = SBUF; // 读取接收到的数据 RI = 0; // 清除接收中断标志// 处理接收到的数据}}void main(){UART_Init(); // 初始化串口EA = 1; // 允许中断ES = 1; // 允许串口中断while (1)// 主循环处理其他任务}}```3. 串口发送字符串```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1,允许串行接收TR1 = 1; // 启动计数器1}void UART_SendString(unsigned char *str){while (*str != '\0')SBUF = *str; // 逐个发送字符while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志str++; // 指针指向下一个字符}}void main(){UART_Init(); // 初始化串口while (1){UART_SendString("Hello, World!"); // 发送字符串}}```四、总结本文介绍了51单片机串口通信的基础知识和相关编程例程,包括串口发送数据、串口接收数据和串口发送字符串。
单片机原理及应用串行口单片机是一种集成电路芯片,具有处理器核心、内存、定时器/计数器、输入/输出口等功能。
它采用单一芯片封装,具有体积小、功耗低、性价比高等优点,广泛应用于嵌入式系统、电子设备控制等领域。
串行口是单片机的一种重要接口,它通过串行通信协议实现与外部设备的数据交换。
串行口的主要特点是一次只能传输一个比特的数据,传输速率相对较慢,但传输距离较远,能够满足长距离数据传输的需求。
串行口的应用非常广泛,下面将从基本原理、工作方式和应用场景三个方面进行详细介绍。
1. 基本原理串行口基于串行通信协议,通过发送和接收两个引脚来实现与外部设备的数据交换。
串行口的发送和接收部分需要配合串行通信协议进行设置,包括数据位数、停止位数、奇偶校验位等。
2. 工作方式串行口的工作方式一般分为同步和异步两种模式。
同步模式中,数据传输的速率由外部计时器控制,发送和接收双方需要在同一时钟脉冲上进行数据传输;异步模式中,数据传输的速率由波特率发生器控制,发送和接收双方根据起始位和停止位进行数据传输。
3. 应用场景串行口广泛应用于各种嵌入式系统和电子设备控制中,以下是几个典型的应用场景:(1) 通信设备串行口可用于实现与计算机之间的数据交换,如通过串口与计算机进行数据通信、调试和程序下载等。
同时,串行口还可以与无线模块或蓝牙模块等外部设备配合,实现远程无线通信。
(2) 外设控制串行口可以控制各种外部设备,如继电器、数码管、液晶显示屏等。
通过串行口发送指令或数据,控制外部设备的状态和显示。
(3) 传感器数据采集串行口可以接收和解析各种传感器的数据,如温度传感器、湿度传感器、光照传感器等。
通过串行通信协议,将传感器采集到的数据发送给单片机进行处理和存储。
(4) 工业控制串行口广泛应用于工业领域的数据采集和控制系统中。
通过串行口,可以实现与各种传感器、执行器的数据交换和控制,如温湿度检测系统、智能电表系统等。
(5) 仪器仪表串行口可以连接到各种仪器仪表上,实现数据的采集和控制。
单片机原理接口及应用单片机是一种集成电路芯片,包含了中央处理器、存储器和各种输入输出接口等基本组成部分。
单片机通过其接口与外部设备进行通信,实现各种应用。
1. 数字输入输出接口(Digital I/O Interface):单片机通过数字输入输出接口连接外部设备。
通过设置相应的寄存器和引脚配置,单片机可以读取外部器件的状态,并且能够控制外部器件的输出信号。
数字输入输出接口常用于连接开关、LED、蜂鸣器等设备。
2. 模拟输入输出接口(Analog I/O Interface):单片机的模拟输入输出接口可以将模拟信号转换为数字信号,或将数字信号转换为模拟信号。
通过模拟输入输出接口,单片机可以实现模拟信号的采集和输出,例如连接温度传感器、光电传感器等。
3. 串口接口(Serial Interface):串口接口是单片机与外部设备进行数据传输的重要接口。
单片机通过串口接口可以与计算机或其他单片机进行通信。
串口的通信速度和传输协议可以根据具体需求进行设置。
4. I2C总线接口(I2C bus Interface):I2C总线接口是一种常用的串行通信协议,具有多主机、多从机的特点。
单片机通过I2C总线接口可以与各种器件进行通信,如传感器、实时时钟等。
5. SPI接口(Serial Peripheral Interface):SPI接口是一种高速同步串行通信接口,常用于单片机与外部存储器、显示器和其他外设的连接。
SPI接口可以实现全双工通信,具有高速传输的优势。
6. 中断接口(Interrupt Interface):中断是单片机处理外部事件的一种方式。
通过中断接口,单片机可以响应来自外部设备的信号,并及时处理相应的事件,提高系统的实时性。
以上是单片机的一些常用接口及其应用。
不同的单片机具有不同的接口类型和功能,可以根据具体的应用需求选择合适的单片机型号。
单片机串口应用实验报告(一)单片机串口应用实验报告引言•介绍单片机串口应用实验的背景和意义•提出实验的目的和重要性实验原理•串口的工作原理和基本概念•单片机与串口通信的原理和方法实验步骤1.准备实验所需材料和工具2.配置单片机与串口的连接3.编写单片机程序,完成串口通信的初始化设置4.设计并实现发送和接收数据的功能5.调试程序,验证通信是否正常实验结果与分析•描述实验过程中的观察和测量结果•对实验结果进行分析和解释实验总结•总结实验的目标、方法和结果•分析实验中可能存在的问题和改进的空间•强调实验对于学习和应用单片机串口的重要性参考资料•列出参考过的相关教材、论文或网络资源以上是关于“单片机串口应用实验报告”的相关文章,希望对您有所帮助。
抱歉,以上是一份简要的实验报告的大纲,以下是对每个部分的详细描述:引言在引言部分,可以简要介绍单片机串口应用实验的背景和意义。
可以提到单片机串口通信在电子产品中的广泛应用,以及为什么学习和掌握串口通信对于创作者和工程师来说非常重要。
实验原理在实验原理部分,可以详细介绍串口的工作原理和基本概念。
可以解释串口是如何通过串行传输数据的,以及常见的串口通信协议。
还可以介绍单片机与串口通信的原理和方法,包括如何将单片机与电脑或其他设备连接进行通信。
实验步骤在实验步骤部分,可以按照以下方式列出实验步骤: 1. 准备实验所需材料和工具:列出实验所需的单片机模块、串口模块、电脑等设备。
2. 配置单片机与串口的连接:描述如何将单片机与串口模块连接起来。
3. 编写单片机程序:详细介绍如何编写单片机程序,并完成串口通信的初始化设置,包括波特率、数据位、校验位等。
4. 设计并实现发送和接收数据的功能:介绍如何设计程序使单片机能够发送和接收数据,可以包括简单的数据收发、数据加工处理等。
5. 调试程序:描述如何进行程序调试,验证通信是否正常,可以介绍使用示波器、串口调试助手等工具。
