物理实验技术中加速度计测量与标定技巧加速度计是物理实验中常用的一种仪器，用于测量物体的加速度。
在物理实验中，准确测量和标定加速度计是非常重要的。
本文将介绍加速度计的测量原理以及标定技巧，帮助读者更好地理解和应用加速度计。
一、加速度计的测量原理加速度计是一种用来测量物体加速度的设备，主要通过测量物体的惯性变化来实现。
常见的加速度计有压电式加速度计、光电式加速度计等。
压电式加速度计是利用压电材料的特性实现的。
压电材料在受到力或压力时会产生电荷，从而产生电压信号。
当加速度计受到加速度时，压电材料也会产生变形，并相应地产生电压信号。
通过测量产生的电压信号的大小，即可计算出物体的加速度。
光电式加速度计则是利用光电传感器测量物体的位移变化来实现的。
光电传感器通过光电效应将光信号转化为电信号，当加速度计受到加速度时，物体会发生位移变化，从而导致光电传感器测量到的光信号发生变化。
通过测量光信号的变化，即可计算出物体的加速度。
二、加速度计的标定技巧标定加速度计是为了使其输出的电信号与真实的物体加速度之间有一个准确可靠的对应关系。
下面介绍几种常见的标定技巧。
1. 零点校准零点校准是指在没有受到加速度时，将加速度计的输出调整为零。
可以将加速度计放在静止的平面上进行校准，通过调整仪器上的相关设置使输出为零。
经过零点校准后，可以保证在没有受到加速度时，加速度计的输出为零。
2. 常重校准常重校准是指在受到固定加速度（常重）下，将加速度计的输出调整为一个已知的数值。
首先需要提供一个已知的固定加速度，例如放置在重力水平方向的斜面上，使其受到斜面上固定的加速度。
然后通过调整加速度计的相关设置，使其输出与已知的加速度值相等。
3. 多点标定多点标定是指在多个已知加速度点上进行标定。
可以准备多个已知加速度的实验环境，然后将加速度计分别放置在这些实验环境中进行测量，记录加速度计的输出值。
根据已知的加速度和加速度计的输出值，可以建立起一个加速度与输出值之间的对应关系。
加速度计的原理与使用方法加速度计是一种测量物体加速度的仪器，它在许多领域如航空航天、汽车工程和运动医学等中被广泛应用。
本文将介绍加速度计的原理及使用方法。
一、加速度计的原理加速度计的原理基于牛顿第二定律，即物体的加速度与作用在其上的力成正比。
根据这一原理，加速度计通过测量物体上的力来确定其加速度。
1. 力感应式加速度计力感应式加速度计利用质量对物体的拉力或压力进行测量。
其中一种常见的类型是压电加速度计。
压电加速度计由压电晶体制成，当晶体受力时，会产生电荷。
通过测量晶体上的电荷变化，可以确定施加在物体上的力以及加速度。
2. 运动感应式加速度计运动感应式加速度计则是基于惯性原理。
它包含一个基准质量，通过测量质量相对于基准质量的位置变化来计算加速度。
当物体加速时，质量相对于基准质量会发生位移，该位移可以通过传感器测量出来。
二、加速度计的使用方法加速度计有许多不同的用途，下面简要介绍几种常见的使用方法。
1. 汽车工程在汽车工程中，加速度计被用于测量车辆的加速度、制动效果和行驶状态等。
通过安装加速度计，可以收集与车辆行驶相关的数据，如速度变化、转向行为和许多其他动态信息。
这些数据不仅可用于优化车辆性能，还可用于事故分析和安全评估。
2. 运动医学加速度计在运动医学中也有重要应用。
通过固定加速度计在运动员的身体上，可以测量运动员在训练或比赛中的加速度和冲击力。
这些数据可以帮助医生和教练评估运动员的身体状况和运动技术，并制定相应的康复计划或训练方案。
3. 航空航天在航空航天领域，加速度计是控制飞行器姿态和导航的重要工具。
通过测量加速度和方向，加速度计能够提供精确的导航和飞行控制信息。
它在航天器发射、姿态控制和着陆等过程中起到关键作用。
4. 虚拟现实和游戏控制加速度计也广泛应用于虚拟现实设备和游戏控制器中。
通过将加速度计集成到设备中，用户可以通过身体的动作来控制虚拟现实场景或游戏角色的移动。
这种交互方式使用户体验更加沉浸和自然。
压电式加速度计的工作原理压电式加速度计是一种常见的加速度测量设备，它基于压电效应利用压电材料的特性来实现测量加速度的目的。
压电材料是一种具有压电效应的晶体材料，能够将机械应力转化为电荷或电势差。
下面将从基本原理、工作原理和应用领域三个方面详细介绍压电式加速度计的工作原理。
1.基本原理压电效应是指在一些晶体材料中，施加压力或机械挤压会导致晶体内部产生正负电荷分离的现象。
这种分离的电荷可以通过外部的电路连接来测量，由此可以得到施加在晶体上的压力或机械应力的大小。
压电效应主要存在于具有特定晶体结构的压电材料中，如压电陶瓷，其中最常见的是PZT（铅锆钛）材料。
压电材料的晶体结构使得在施加压力时，其中的正、负离子会发生形变并分离，形成电荷。
这种电荷的大小与施加的压力成正比，可以通过外部电路连接到测量设备中进行读取和分析。
2.工作原理当加速度计受到加速度作用时，质量会产生相应的惯性力，压电陶瓷片将因此受到应力，而产生压电效应。
在质量的一动，另一个静止的陶瓷片将会感受到压力的变化，并产生相应的电信号。
这个电信号可以被读取和分析，并转化为加速度的数值。
由于压电材料的压电效应是线性的，所以电信号的幅度与施加的加速度成正比。
3.应用领域-汽车工业：用于测量车辆在运动中的加速度、减速度和振动情况，以改善车辆的稳定性和舒适性。
-工程监测：用于测量建筑物、桥梁、隧道等工程结构在风、震动或其他外力作用下的振动情况，以评估结构的安全性。
-航空航天研究：用于测量飞行器在起飞、飞行和降落过程中的加速度、振动情况，为研究和改进飞行器设计提供参考数据。
-体育科学：用于测量运动员的加速度、速度和姿势，以帮助改进训练方法和运动技术。
-军事应用：用于军事装备的性能测试和武器系统的精确度评估，以及士兵在战斗中的生理状态监测。
总之，压电式加速度计通过利用压电材料的特性，将机械应力转化为电信号来测量加速度。
它在各个领域中都有广泛的应用，对于研究和改进工程结构、运动技术以及改善产品性能等方面都起到了重要的作用。
MEMS加速度计MEMS（Micro-Electro-Mechanical Systems）加速度计是一种集成了微电子技术、微机械技术和传感器技术的微型加速度计。
MEMS加速度计以微机电系统技术为基础，利用微型机械结构和微电子技术制作而成的一种传感器。
其结构通常包括一个质量并且可以在三个不同方向上移动的臂梁，一些感应电极以及一个基座。
当加速度计受到外部加速度作用时，质量会受力发生偏移，从而导致感应电极的电荷和电场发生变化，通过测量这些变化，就可以得到外部加速度的信息。
MEMS加速度计主要有压电加速度计和电容加速度计两种类型。
压电加速度计是利用压电效应实现加速度测量的，当受到外部加速度作用时，压电材料产生电荷，从而产生电压输出。
电容加速度计是基于电容变化原理设计的，当加速度计产生加速度时，微机械结构中的电容会发生变化，通过测量电容变化就可以得到加速度的信息。
由于压电加速度计和电容加速度计都是微型化设计，制作工艺成熟，因此MEMS加速度计具有尺寸小、功耗低、成本低和可靠性高等特点。
MEMS加速度计广泛应用于许多领域，特别是在移动设备、汽车、航空航天、智能穿戴设备和工业自动化等领域。
在移动设备方面，MEMS加速度计可用于屏幕旋转、晃动控制和跌落检测等功能。
在汽车领域，MEMS加速度计能够实现碰撞检测、车身稳定控制和自动泊车等功能。
在航空航天领域，MEMS加速度计可用于姿态测量和导航系统。
在智能穿戴设备方面，MEMS加速度计可用于步数统计、睡眠监测和运动追踪等功能。
在工业自动化领域，MEMS加速度计可用于振动检测和故障诊断等应用。
然而，MEMS加速度计也存在一些问题。
首先，由于其微小尺寸，对温度、湿度和振动等环境因素的影响较大，可能会导致测量误差。
其次，MEMS加速度计的精度和分辨率相对较低，对微小加速度的测量不够敏感。
此外，MEMS加速度计的线性度和漂移等问题也需要进一步优化和改进。
综上所述，MEMS加速度计作为一种集成了微电子技术、微机械技术和传感器技术的微型加速度计，在各个领域有着重要的应用价值。
压电式压力传感器原理及应用自动化研1302班王民军压电式压力传感器是工业实践中最为常用的一种传感器。
而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也叫压电式压电传感器。
压电式压力传感器可以用来测量发动机内部燃烧压力的测量与真空度的测量。
也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。
它既可以用来测量大的压力，也可以用来测量微小的压力。
一、压电式传感器的工作原理1、压电效应某些离子型晶体电介质（如石英、酒石酸钾钠、钛酸钡等）沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。
当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。
压电式传感器的原理是基于某些晶体材料的压电效应。
2、压电式压力传感器的特点压电式压力传感器是基于压电效应的传感器。
是一种自发电式和机电转换式传感器。
它的敏感元件由压电材料制成。
压电材料受力后表面产生电荷。
此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。
压电式压力传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。
压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。
由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=k*S*p。
式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。
通过测量电荷量可知被测压力大小。
压电式压力传感器的工作原理与压电式加速度传感器和力传感器基本相同，不同的是弹性元件是由膜片等把压力转换成集中力，再传给压电元件。
为了保证静态特性及稳定性，通常多采用压电晶片并联。
在压电式压力传感器中常用的压电材料有石英晶体和压电陶瓷，其中石英晶体应用得最为广泛。
二、压电压力传感器等效电路和测量电路在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。
MEMS压电式加速度计MEMS（Micro-Electro-Mechanical Systems）压电式加速度计是一种利用压电效应测量加速度的传感器。
它基于微纳技术制造而成，具有小型化、低功耗、高性能等优势，在汽车、航空航天、智能手机等领域广泛应用。
MEMS压电式加速度计的主要原理是利用压电材料的特性。
压电材料是一种在受到力或压力作用下会产生电荷的材料。
当压电材料受到加速度作用时，会产生应变，从而产生电荷。
通过测量这个电荷的大小，就可以确定加速度的大小。
MEMS压电式加速度计由压电传感器和信号处理电路组成。
压电传感器通常采用层状压电片结构，其中包含了压电材料和电极层。
当压电材料受到加速度作用时，会产生电荷，在电极间形成电压。
信号处理电路会将这个电压转换为数字信号，并进行处理和分析。
MEMS压电式加速度计具有以下优势。
首先，它是一种小型化的传感器，体积小、重量轻，可以方便地集成到其他设备中。
其次，它具有低功耗的特性，适合于电池供电的应用。
此外，它的响应速度快，可以检测频率较高的加速度变化。
最后，它的测量精度高，可以达到微米级的精度要求。
MEMS压电式加速度计在汽车行业中得到广泛应用。
例如，在车辆的安全系统中，可以通过加速度计来检测车辆的碰撞、翻滚等情况，从而触发安全气囊的打开。
此外，它还可以被用于车辆的悬挂系统、刹车系统等方面的控制和监测。
在航空航天领域，MEMS压电式加速度计可以用于火箭、导弹等飞行器的姿态控制和导航系统中。
通过测量加速度，可以确定飞行器的姿态和位置，从而实现精确的导航和控制。
在智能手机等消费类电子产品中，MEMS压电式加速度计可以用于屏幕旋转、手势识别等功能。
通过感知手机的倾斜、旋转等动作，可以实现屏幕的自动旋转、游戏的控制等功能。
总之，MEMS压电式加速度计是一种应用广泛的传感器，具有小型化、低功耗、高性能等优势。
它在汽车、航空航天、智能手机等领域发挥着重要的作用，为这些领域的发展和进步做出了贡献。

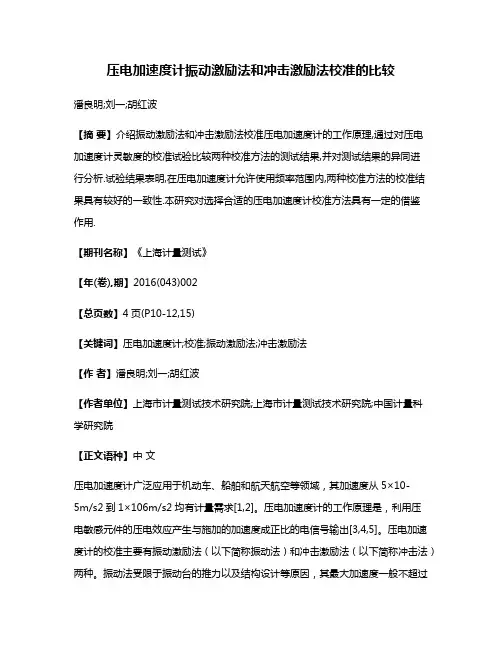

压电加速度计振动激励法和冲击激励法校准的比较潘良明;刘一;胡红波【摘要】介绍振动激励法和冲击激励法校准压电加速度计的工作原理,通过对压电加速度计灵敏度的校准试验比较两种校准方法的测试结果,并对测试结果的异同进行分析.试验结果表明,在压电加速度计允许使用频率范围内,两种校准方法的校准结果具有较好的一致性.本研究对选择合适的压电加速度计校准方法具有一定的借鉴作用.【期刊名称】《上海计量测试》【年(卷),期】2016(043)002【总页数】4页(P10-12,15)【关键词】压电加速度计;校准;振动激励法;冲击激励法【作者】潘良明;刘一;胡红波【作者单位】上海市计量测试技术研究院;上海市计量测试技术研究院;中国计量科学研究院【正文语种】中文压电加速度计广泛应用于机动车、船舶和航天航空等领域，其加速度从5×10-5m/s2到1×106m/s2均有计量需求[1,2]。
压电加速度计的工作原理是，利用压电敏感元件的压电效应产生与施加的加速度成正比的电信号输出[3,4,5]。
压电加速度计的校准主要有振动激励法（以下简称振动法）和冲击激励法（以下简称冲击法）两种。
振动法受限于振动台的推力以及结构设计等原因，其最大加速度一般不超过1×102m/s2，对于更大的加速度一般通过冲击法实现。
振动法和冲击法都是成熟的方法，目前对两种校准方法比较性研究的文献较少。
本文通过对振动法和冲击法的校准原理进行阐述，并通过对同一压电加速度计进行校准，对校准结果进行分析与比较，说明振动法和冲击法校准的异同，同时阐述其校准结果异同的原因。
振动法和冲击法校准原理都是利用压电加速度计的压电效应，通过比较压电加速度计的输出信号与振动台装置或冲击加速度装置所产生加速度的比值得到压电加速度计的灵敏度[2]，即：Q ——压电加速度计输出信号；a ——振动或冲击加速度标准GB/T 20485.11-2006和GB/T 20485.21-2007规定了振动校准的方法和设备。
加速度的测量原理及其方法宝子！今天咱们来唠唠加速度的测量原理和方法，可有趣啦！先说说加速度的测量原理吧。
你可以把加速度想象成是速度变化的“小调皮”。
如果一个物体的速度在变，那它就有加速度。
根据牛顿第二定律，力等于质量乘以加速度（F = ma）。
要是我们能知道物体受到的力和它的质量，就能算出加速度啦。
不过这是一种间接的办法。
还有一种更直接的思路哦，那就是从速度的变化入手。
如果我们能测量出一个物体在一段时间内速度的改变量，用这个改变量除以时间，就得到加速度了。
就像你看一辆车，它从慢悠悠的速度突然变快了很多，这个变快的程度和变快所用的时间一对比，就知道加速度的大小了。
那测量加速度都有啥方法呢？有一种很常见的工具叫加速度计。
这个小玩意儿可神奇了。
它就像是加速度的小侦探。
加速度计里面有一些很精密的结构哦。
比如说，有的加速度计是利用电容的变化来检测加速度的。
当有加速度的时候，加速度计里面的一些小部件会因为惯性而发生位移，这一移位，电容的值就改变了。
通过测量电容的变化，就能算出加速度啦。
还有的加速度计是利用压电效应呢。
简单说就是，当加速度让某些晶体受到压力的时候，晶体就会产生电信号，这个电信号的大小就和加速度有关啦。
另外一个办法就是通过测量位移和时间来间接得到加速度。
咱们可以用一些测量距离的仪器，像激光测距仪之类的。
先测量出物体在不同时刻的位置，这样就能算出速度的变化，进而得到加速度。
这就像是给物体的运动轨迹画一幅超级详细的地图，从地图里就能分析出加速度这个小秘密。
还有哦，在一些实验里，我们可以用打点计时器。
这个东西就像一个小鼓手，它会按照固定的时间间隔在纸条上打出小点。
物体拖着纸条运动，根据点与点之间的距离变化，就能算出速度，再算出加速度。
是不是很像在玩解谜游戏呀？加速度的测量虽然听起来有点复杂，但只要掌握了这些原理和方法，就像打开了一扇了解物体运动奥秘的小窗户呢！。
