等高线与比例尺

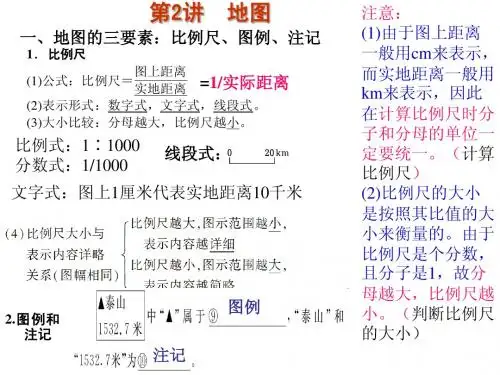

地图、比例尺一、地图三要素——比例尺、方向、图例和注记；（一）比例尺1、概念：表示图上距离与实际距离相比，缩小的程度。

又叫缩尺。

即：比例尺＝图上距离／实际距离2、表示方法：数字式：如 1 1000000或1/1000000或百万分之一文字式：如“图上1厘米代表实地距离300千米”线段式：3、大小比例尺的大小就是比值的大小。

即比例尺的分母越大，比例尺越小；反之，分母越小，比例尺越大。

结论1：绘制地区的范围越小，要表示的内容越详细，选用的比例尺应大些；反之则应小些。

并考虑纸张的大小。

结论2：图幅面积相同的地图，所表达的实地范围越大，比例尺越小，表达图中的内容越简单；反之，则比例尺越大，表达图中的内容越详细。

结论3：实地范围相同的地图，图幅面积越小，比例尺越小，表达的内容越简单；反之，图幅面积越大，比例尺越大，能表达的内容越详细比例尺的缩放结论：5、比例尺的大小与实地范围和内容详略的关系⑴若图幅大小相同：①反映的实地范围越小，比例尺越大，反映的地理事物越详细；②反映的实地范围越大，比例尺越小，反映的地理事物越简略;⑵若实际范围相同：①图幅面积越大，比例尺越大，此时反映的地理事物越详细;②图幅面积越小，比例尺越小，此时反映的地理事物越简略;规律：①大范围地区多选用较小的比例尺地图。

如世界政区图等。

②小范围地区多选用较大的比例尺地图。

如学校平面图等。

（二）方向一般定向法：面对地图，“上北下南，左西右东”指向标定向法：指向标的箭头指向北方经纬网定向法：经线指示南北方向，纬线指示东西方向经纬网有关地球大小的几个重要数据赤道半径6378km；极半径6357km；平均半径6371km赤道周长40000km；赤道半径与极半径相差21km地球仪概念：地球仪是人们仿照地球的形状，并按一定的比例把它缩小制作成的地球模型。

地轴：地球仪上，地球绕转的轴，即地球自转的假想轴（倾斜方向不变）两极：北极：地轴北端与地球表面的交点。

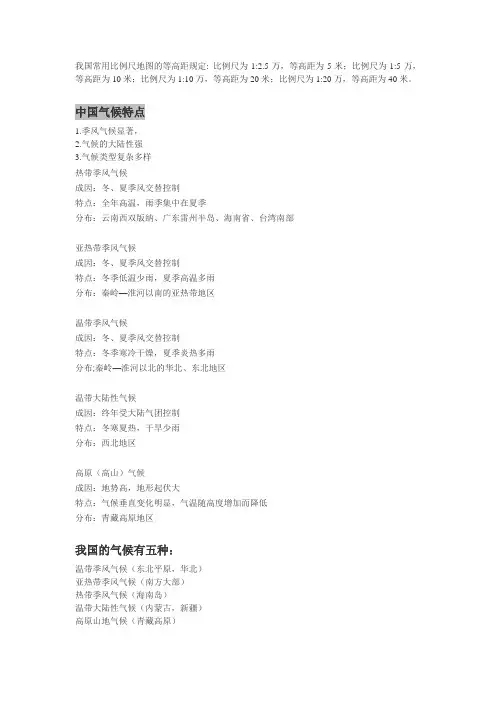

我国常用比例尺地图的等高距规定: 比例尺为1:2.5万，等高距为5米；比例尺为1:5万，等高距为10米；比例尺为1:10万，等高距为20米；比例尺为1:20万，等高距为40米。

中国气候特点1.季风气候显著，2.气候的大陆性强3.气候类型复杂多样热带季风气候成因：冬、夏季风交替控制特点：全年高温，雨季集中在夏季分布：云南西双版纳、广东雷州半岛、海南省、台湾南部亚热带季风气候成因：冬、夏季风交替控制特点：冬季低温少雨，夏季高温多雨分布：秦岭—淮河以南的亚热带地区温带季风气候成因：冬、夏季风交替控制特点：冬季寒冷干燥，夏季炎热多雨分布;秦岭—淮河以北的华北、东北地区温带大陆性气候成因：终年受大陆气团控制特点：冬寒夏热，干旱少雨分布：西北地区高原（高山）气候成因：地势高，地形起伏大特点：气候垂直变化明显，气温随高度增加而降低分布：青藏高原地区我国的气候有五种：温带季风气候（东北平原，华北）亚热带季风气候（南方大部）热带季风气候（海南岛）温带大陆性气候（内蒙古，新疆）高原山地气候（青藏高原）影响中国气候的因素主要为地理纬度位置与太阳辐射、海陆位置与洋流、地形以及大气环流等：我国气候区划（分布）：亚热带季风气候主要是在自南岭到秦岭淮河一线、以横断山为界的东部地区（湖南、江西、浙江、四川、安徽与江苏南部、广东北部及福建部分地区等等），而以大兴安岭、贺兰山以南为界的东部地区（东北三省、河北、山东、天津、北京、山西、陕西与河南部分地区）主要是温带季风气候，热带季风区则分布范围小，主要是南岭以南，如海南、广东南部和云南南部等。

；温带大陆性气候主要是以大兴安岭、贺兰山以北为界的西北地区（内蒙古和新疆）。

此外，由于地势高峻、地形多样，青藏高原地区（西藏和青海）形成独特的高山气候。

我国气候有四个特点：一是季风气候明显；二是大陆性气候强；三是气候类型多样；四是雨热同期。

我国的地理位置及其特点并分析其优越性：1、中国的地理位置：（1）从半球位置看：从东西半球看，中国位于东半球；从南北半球看，中国位于北半球。

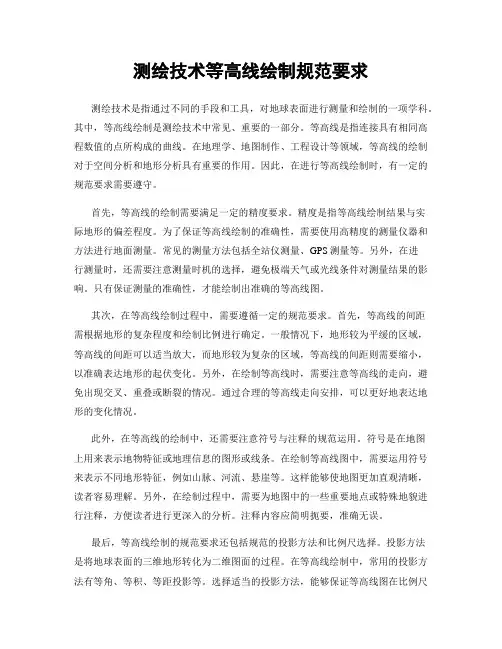

测绘技术等高线绘制规范要求测绘技术是指通过不同的手段和工具，对地球表面进行测量和绘制的一项学科。

其中，等高线绘制是测绘技术中常见、重要的一部分。

等高线是指连接具有相同高程数值的点所构成的曲线。

在地理学、地图制作、工程设计等领域，等高线的绘制对于空间分析和地形分析具有重要的作用。

因此，在进行等高线绘制时，有一定的规范要求需要遵守。

首先，等高线的绘制需要满足一定的精度要求。

精度是指等高线绘制结果与实际地形的偏差程度。

为了保证等高线绘制的准确性，需要使用高精度的测量仪器和方法进行地面测量。

常见的测量方法包括全站仪测量、GPS测量等。

另外，在进行测量时，还需要注意测量时机的选择，避免极端天气或光线条件对测量结果的影响。

只有保证测量的准确性，才能绘制出准确的等高线图。

其次，在等高线绘制过程中，需要遵循一定的规范要求。

首先，等高线的间距需根据地形的复杂程度和绘制比例进行确定。

一般情况下，地形较为平缓的区域，等高线的间距可以适当放大，而地形较为复杂的区域，等高线的间距则需要缩小，以准确表达地形的起伏变化。

另外，在绘制等高线时，需要注意等高线的走向，避免出现交叉、重叠或断裂的情况。

通过合理的等高线走向安排，可以更好地表达地形的变化情况。

此外，在等高线的绘制中，还需要注意符号与注释的规范运用。

符号是在地图上用来表示地物特征或地理信息的图形或线条。

在绘制等高线图中，需要运用符号来表示不同地形特征，例如山脉、河流、悬崖等。

这样能够使地图更加直观清晰，读者容易理解。

另外，在绘制过程中，需要为地图中的一些重要地点或特殊地貌进行注释，方便读者进行更深入的分析。

注释内容应简明扼要，准确无误。

最后，等高线绘制的规范要求还包括规范的投影方法和比例尺选择。

投影方法是将地球表面的三维地形转化为二维图面的过程。

在等高线绘制中，常用的投影方法有等角、等积、等距投影等。

选择适当的投影方法，能够保证等高线图在比例尺不变的情况下，尽量准确地表达地形的变化。

等高线地形图应用—判断坡度陡缓影响因素：比例尺、等高距、等高线的疏密规律：比例尺、等高距相同：等高线密→坡陡；等高线疏→坡缓等高距、等高线疏密相同：比例尺大→坡陡；比例尺小→坡缓比例尺、等高线疏密相同：等高距大→坡陡；等高距小→坡缓规律公式化：如图图中h表示等高距，d表示相邻两条等高线之间的距离（图上距离），α表示坡度角。

tanα=h/d实再假设比例尺为l，l=图上距离/实地距离，可以写成l=d图/d实。

d 实=d图/l，所以tanα=hl/d图。

图中h表示等高距，d表示相邻两条等高线之间的距离（图上距离），α表示坡度角。

tanα=h/d实再假设比例尺为l，l=图上距离/实地距离，可以写成l=d图/d实。

d 实=d图/l，所以tanα=hl/d图。

规律一：比例尺l、等高距h相同：用tanα=hl/d图，在h和l 都相同的情况下，d图越小说明等高线密→tanα越大→坡陡d图越大说明等高线疏→tanα越小→坡缓如下题中第2小题：读图，完成1 ～ 3题。

1.图示区域内最大高差可能为（）A．50m B．55m C．60m D．65m2.:图中①②③④附近河水流速最快的是（）A．① B．② C．③ D．④3．在图示区域内拟建一座小型水库，设计坝高约13m。

若仅考虑地形因素，最适宜建坝处的坝顶长度约（）A．15m B．40m C．65m D．90m答案：1C2C3B规律二：等高距h、等高线疏密d相同：用tanα=hl/d图，在h 和d图都相同的情况下，比例尺l大→tanα越大→坡陡比例尺l小→tanα越小→坡缓如第4题4.下面四幅等高线地形图中等高距相同，水平比例尺不同，坡度最陡的是（）A． B． C． D．在图幅相同和等高距h相同、等高线疏密程度d相同的条件下，比较四幅图的比例尺l，选项B的比例尺l最大，表示的范围应越小，内容越详细，坡度越大．因此判定选项B符合题意，选项A、C、D不符合题意．故选：B．规律三：比例尺l、等高线疏密d相同：用tanα=hl/d图，在l 和d图都相同的情况下，等高距h大→tanα越大→坡陡等高距h小→tanα越小→坡缓5.下图中坡度最陡的是A B C D规律四：图幅相同，等高线疏密d相同：用tanα=hl/d图，在l 和d图都不相同的情况下，等高距h和比例尺I的积（分子）大→tanα越大→坡陡等高距h和比例尺I的积（分子）小→tanα越小→坡缓如下题中的第6小题读等高线地形图（单位：米），完成下列各题。

等高线地图的使用以及方向方位的辨别高线地图的使用以及方向方位的辨别等高线地图就是将地表高度相同的点连成一环线直接投影到平面形成水平曲线，不同高度的环线不会相合，除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现像，若地表出线平坦开阔的山坡，曲线间之距离就相当宽，而它的基准线是以海平面的平均海潮位线为准，每张地图下方皆有制作标示说明，让使用者方便使用，主要图示有比例尺、图号、图幅接合表、图例与方位偏角度。

比例尺是地图必须标示的符号，它是显示地表实际距离与地图显示之距离的比例相关性，例如十万分之一的地图表示一公分计即实际距离为一公里，五万分之一的地图表示一公分，即实际距离为五百公尺，对於不同程度比例的地图与实际距离的精确度而言，小比例尺的地图精确度较高。

比例尺和实际距离换算表地图比例实地距离(公尺)地图距离(公分)1：25,0001,00041：50,0001,00021：100,0001,0001 图号是代表地图名称的编号，不同比例的地图均编订各自系统的代号，而它是以经纬度为单位制定，如此每幅地图就能紧密接合。

方位偏角度是表示正北（地球北极），磁北（磁针显示北方），方格北（地图指示北方）之间的关系与彼此偏差的角度，同时图下方并注有该逐年磁变数值，当我们使用指北针指示自身位置再对照地图就能很快知道自己身处何地且知道下一步往何方向去与周遭的地形变化。

图例是说明地图各种符号的意义，一般登山者较会注意的符号为三角点、崩壁、河流、湖泊与坡度。

等高线地图与地形分析一、等高线的种类细观等高线地图会发现绘制地图的线条有粗细两种线条，这是方便使用者阅读而设计，粗线条称计曲线并标示海拔高度，而计曲线之间距离单位为0。

2公分，细曲线称首曲线，它是介於计曲线之间，具方便分析地形之功能，每两条计曲线之间有四条首曲线，如此每条线之间距离单位为0。

04公分，地图的等高线之间隔实际距离单位等高线实际距离比例尺计曲线首曲线1:50，000100公尺20公尺1:25，00050公尺10公尺1：10，00025公尺5公尺二、等高线的盲点比例尺愈高的地图，精密度愈差，原因是等高线之间实际距离太宽造成此空间的地形无法明确分辨而出现盲点。

（一）等高线显示地貌的原理地貌的形态在地图上主要是用等高线显示的，其原理是：把一个山地模型从底到顶按相等的高度，一层一层地水平切开，在山的表面便出现一条条大小不等的截口线，然后把些线垂直投影到平面图纸上，便出现一圈套一圈的曲线图形。

由于同一条曲线上的各点的高度都相等，所以把它叫做等高线。

（二）等高线显示地貌的特点等高线显示地貌有很多的特点：同一条线上各点的高度相等，并各自闭合；等高线多，山就高，等高线少，山就低；等高线稀，坡度就缓，等高线密，坡度就陡；图上等高线的弯曲开头与相应的现地地貌开头相似。

（三）等高距相领两条等高线间的实地垂直距离叫等高距。

同一地形等高距大，等高线就稀，地貌显示就越简略；等高距小，等高线就密，地貌显示就越详细。

通常，大比例尺地图表示地貌相对详细，小比例尺地图表示地貌相对简略。

我国常用比例尺地图的等高距规定: 比例尺为1:2.5万，等高距为5米；比例尺为1:5万，等高距为10米；比例尺为1:10万，等高距为20米；比例尺为1:20万，等高距为40米。

（四）等高线的种类等高线按其作用的不同，可分为四种：首曲线，用细实线表示，用以显示地貌的基本形态；计曲线，用加粗实线表示，从高程起算面起，每隔4条首曲线绘粗实线；间曲线，按等高距的1/2绘制的长虚线，用以显示首曲线不能显示的局部地貌；助曲线，按等高距的1/4绘制的短虚线，用以显示间曲线还不能显示的局部地貌。

（五）高程注记高程注记在地图上有两种形式：一种是高程点的注记，用黑色，字头朝向地图的北方（上方）；一种是等高线注记，用棕色，字头朝向上坡方向。

四、地图方位与磁方位是上北下南，左西右东。

在地图南北廊上的磁南、磁北（即P、P’）两点间的连线，为该图的磁子午线，即地面上任一点磁针所指的南北方向线。

从某点的磁子午线起，依顺时针方向到目标方向线（该点到某一目标的延长线）之间的水平夹角，叫该点的磁方位角。

在航空、航海、炮兵射击、军队行进等军事活动中，磁方位角有着广泛的用途。
