下载文档原格式
地下室剪力墙混凝土裂缝分析及控制措施地下室剪力墙是一种常见的结构形式，具有抗震性能好、刚度高、构造简单等优点。
然而，在地下室剪力墙的使用过程中，由于受到地震、温度、荷载等因素的影响，常常会出现裂缝问题。
本文将分析地下室剪力墙混凝土裂缝的原因，并提出相应的控制措施。
1.构造缺陷。
施工过程中，如果墙体混凝土浇筑不均匀或存在冷缝、夹渣等问题，易导致剪力墙产生裂缝。
2.温度变化。
地下室深埋于地下，在不同的季节和气温变化下，墙体可能因温度的不均匀收缩而产生裂缝。
3.地震荷载。
地下室剪力墙的主要目的是抵抗地震荷载，但在地震发生时，剪力墙可能承受巨大的剪切力和弯矩，从而导致裂缝的产生。
为了控制地下室剪力墙混凝土裂缝的产生，下面提出以下几个措施：1.加强施工质量。
墙体混凝土浇筑时，要保证均匀且完整，尽量避免构造缺陷。
施工过程中还应注意控制浇筑的温度和湿度，避免过早脱模。
2.控制温度变化。
在地下室剪力墙的设计和施工中，要考虑到季节、气温等因素对墙体的影响。
可以采用增加伸缩缝、使用隔热材料等方式来控制温度变化，减少墙体裂缝的产生。
3.增加钢筋配筋。
在设计地下室剪力墙时，可以适当增加钢筋配筋的数量和强度，提高剪力墙的抗震性能，减少裂缝的产生。
4.增加剪力墙的宽度。
增加剪力墙的宽度可以提高墙体的刚度，减少墙体的变形和裂缝的产生。
5.定期检测和维护。
在地下室剪力墙的使用过程中，定期对墙体进行检测和维护，及时修补和加固已有的裂缝，防止其扩大和发展。
综上所述，地下室剪力墙混凝土裂缝分析及控制措施主要包括加强施工质量、控制温度变化、增加钢筋配筋、增加剪力墙宽度以及定期检测和维护等方面。
通过合理的设计和施工，优化结构的抗震性能，可以有效地减少裂缝的产生，提高地下室剪力墙的使用寿命和安全性。

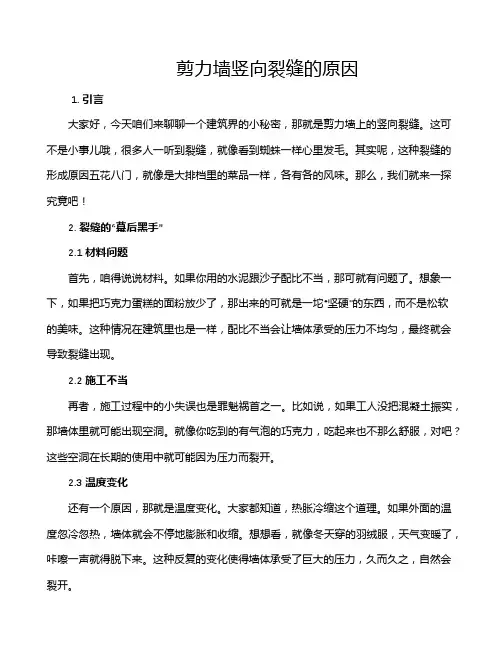

剪力墙竖向裂缝的原因1. 引言大家好，今天咱们来聊聊一个建筑界的小秘密，那就是剪力墙上的竖向裂缝。
这可不是小事儿哦，很多人一听到裂缝，就像看到蜘蛛一样心里发毛。
其实呢，这种裂缝的形成原因五花八门，就像是大排档里的菜品一样，各有各的风味。
那么，我们就来一探究竟吧！2. 裂缝的“幕后黑手”2.1 材料问题首先，咱得说说材料。
如果你用的水泥跟沙子配比不当，那可就有问题了。
想象一下，如果把巧克力蛋糕的面粉放少了，那出来的可就是一坨“坚硬”的东西，而不是松软的美味。
这种情况在建筑里也是一样，配比不当会让墙体承受的压力不均匀，最终就会导致裂缝出现。
2.2 施工不当再者，施工过程中的小失误也是罪魁祸首之一。
比如说，如果工人没把混凝土振实，那墙体里就可能出现空洞。
就像你吃到的有气泡的巧克力，吃起来也不那么舒服，对吧？这些空洞在长期的使用中就可能因为压力而裂开。
2.3 温度变化还有一个原因，那就是温度变化。
大家都知道，热胀冷缩这个道理。
如果外面的温度忽冷忽热，墙体就会不停地膨胀和收缩。
想想看，就像冬天穿的羽绒服，天气变暖了，咔嚓一声就得脱下来。
这种反复的变化使得墙体承受了巨大的压力，久而久之，自然会裂开。
3. 裂缝的影响3.1 结构安全那么，这些裂缝到底影响大不大呢？首先，最直观的就是结构安全。
裂缝一旦出现，意味着墙体的承载能力下降，这就像一根细细的稻草，可能在某个时刻就会压断。
对于住在高层的人来说，心里那叫一个没底呀！3.2 美观问题其次，裂缝还会影响美观。
大家都希望自己的家能看起来干干净净，整整齐齐，结果墙上出现了一条“黑色河流”，那画面可真是让人心碎。
就像一个爱美的姑娘，突然脸上冒出几颗痘痘，谁能忍受得了呢？4. 预防措施4.1 选择优质材料那么，我们该如何预防这些烦人的裂缝呢？首先，选择优质的建筑材料是关键。
就像你吃饭时选择新鲜的食材，好的原材料才能做出美味的菜肴。
使用高品质的水泥和沙子，配比合理，才能减少问题的发生。
剪力墙混凝土裂缝的成因与处置策略剪力墙是建筑结构中常见的承重墙体，具有很好的抗震性能。
然而，在使用过程中，剪力墙可能会出现混凝土裂缝。
本文将探讨剪力墙混凝土裂缝的成因以及相应的处置策略。
一、成因分析1.剪力墙设计和施工中的质量问题：包括墙体设计不合理、施工过程中控制不当、混凝土拌合物配合比不合理等，这些问题会导致剪力墙混凝土出现裂缝。
2.剪力墙的荷载问题：在使用过程中，剪力墙可能承受过大的荷载，如地震荷载、风荷载等，这些荷载超出了剪力墙的承载能力，从而导致混凝土裂缝。
3.剪力墙的变形问题：剪力墙在使用过程中会出现变形，包括弯曲变形、剪切变形等，如果这些变形过大，就会产生混凝土裂缝。
4.剪力墙的温度变化问题：剪力墙在温度变化过程中，由于热胀冷缩等因素，可能引起不均匀的变形，从而导致混凝土裂缝。
5.剪力墙的支撑问题：如果剪力墙的支撑不稳定或不牢固，会导致墙体发生倾斜、错位等问题，从而产生混凝土裂缝。
二、处置策略针对剪力墙混凝土裂缝的成因，有以下处置策略：1.预防为主：在剪力墙的设计和施工过程中，要严格按照规范进行，确保墙体质量和施工质量。
特别是在墙体钢筋的布置、混凝土的拌合比、支撑的固定等方面，要进行合理的设计和施工控制，以预防混凝土裂缝的发生。
2.增加墙体强度：对于设计中的疑难问题，如悬挑墙、开口墙等，可以增加墙体的厚度或增加钢筋，提高墙体的抗震性能和承载能力，防止混凝土裂缝的发生。
3.加强墙体连接：剪力墙与结构其他部分的连接应进行加固，增加连墙梁的数量和强度，确保墙体与地面或上部结构的牢固连接，避免裂缝的扩展。
4.预应力加固：对于已经出现裂缝的剪力墙，可以采取预应力加固的方式，引入预应力钢材对墙体进行加固，增加承载能力和抗震性能，防止裂缝进一步发展。
5.裂缝处理：对于已经出现的混凝土裂缝，可以采取填缝的措施进行处理。
填缝材料可以采用聚酯树脂、环氧树脂等，填充裂缝，以增加墙体的强度和密封性，防止裂缝扩展。

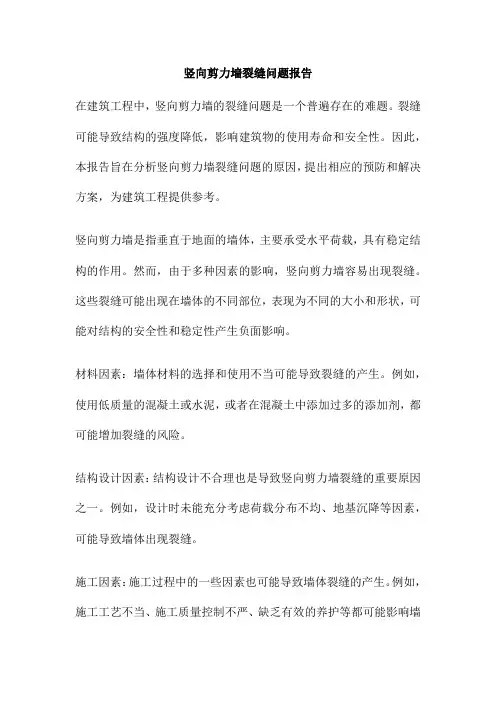

竖向剪力墙裂缝问题报告在建筑工程中，竖向剪力墙的裂缝问题是一个普遍存在的难题。
裂缝可能导致结构的强度降低，影响建筑物的使用寿命和安全性。
因此，本报告旨在分析竖向剪力墙裂缝问题的原因，提出相应的预防和解决方案，为建筑工程提供参考。
竖向剪力墙是指垂直于地面的墙体，主要承受水平荷载，具有稳定结构的作用。
然而，由于多种因素的影响，竖向剪力墙容易出现裂缝。
这些裂缝可能出现在墙体的不同部位，表现为不同的大小和形状，可能对结构的安全性和稳定性产生负面影响。
材料因素：墙体材料的选择和使用不当可能导致裂缝的产生。
例如，使用低质量的混凝土或水泥，或者在混凝土中添加过多的添加剂，都可能增加裂缝的风险。
结构设计因素：结构设计不合理也是导致竖向剪力墙裂缝的重要原因之一。
例如，设计时未能充分考虑荷载分布不均、地基沉降等因素，可能导致墙体出现裂缝。
施工因素：施工过程中的一些因素也可能导致墙体裂缝的产生。
例如，施工工艺不当、施工质量控制不严、缺乏有效的养护等都可能影响墙体的质量。
环境因素：环境因素也是导致墙体裂缝的一个重要原因。
例如，温度变化、湿度变化、化学腐蚀等都可能对墙体产生不利影响，导致裂缝的产生。
材料选择与控制：选择高质量的建筑材料，如优质混凝土和水泥，并严格控制添加剂的使用。
同时，应进行材料的质量控制和检测，确保材料的质量符合要求。
优化结构设计：在进行结构设计时，应充分考虑荷载分布、地基沉降等因素，避免因设计不当导致墙体裂缝的产生。
同时，可采用一些新型的墙体材料和结构形式，如高性能混凝土、预应力混凝土等，以提高墙体的抗裂性能。
加强施工过程控制：制定合理的施工工艺和流程，严格执行施工质量控制措施，确保施工过程中的每个环节都符合规范要求。
同时，应加强施工过程中的养护工作，避免墙体出现干缩裂缝等现象。
环境因素控制：针对环境因素导致的墙体裂缝，可采取一些措施进行预防和控制。
例如，在施工过程中进行温度控制和湿度调节，避免因温度和湿度变化导致的墙体裂缝；对于化学腐蚀因素，可采取相应的防腐措施进行预防和控制。
地下室剪力墙裂缝原因分析在建筑工程中，地下室剪力墙裂缝是一个较为常见的问题。
这些裂缝不仅会影响建筑物的外观，还可能会降低结构的安全性和耐久性。
因此，深入分析地下室剪力墙裂缝产生的原因至关重要。
一、设计方面的原因1、墙体配筋不足在设计地下室剪力墙时，如果对墙体所承受的荷载估计不足，或者配筋计算不准确，就可能导致墙体配筋不足。
这样在实际使用中，墙体无法承受相应的应力，从而产生裂缝。
2、混凝土强度等级选择不当混凝土强度等级过高或过低都可能引发问题。
强度等级过高，水泥用量大，水化热高，容易产生温度裂缝；强度等级过低，则无法满足墙体的承载要求，容易出现受力裂缝。
3、墙体厚度设计不合理如果地下室剪力墙的厚度设计过薄，墙体的刚度和承载能力就会不足，容易在外界因素作用下产生裂缝。
二、材料方面的原因1、水泥品种和用量使用的水泥品种不合适，或者水泥用量过多，会导致混凝土的水化热过大，在混凝土硬化过程中产生较大的温度应力，从而引起裂缝。
2、骨料质量骨料的粒径、级配、含泥量等都会影响混凝土的性能。
例如，骨料粒径过小、级配不良或者含泥量过高，会降低混凝土的强度和抗裂性能。
3、外加剂的使用外加剂的种类和用量不当，可能会影响混凝土的凝结时间、收缩性能等，从而增加裂缝产生的可能性。
三、施工方面的原因1、混凝土浇筑质量混凝土在浇筑过程中，如果振捣不密实，内部存在空洞、蜂窝等缺陷，会削弱墙体的整体性和承载能力，容易引发裂缝。
2、施工缝处理不当施工缝是混凝土浇筑过程中不可避免的，但如果施工缝的位置选择不合理、处理不规范，就会成为裂缝产生的薄弱环节。
3、养护不当混凝土浇筑完成后，养护是非常关键的环节。
养护时间不足、养护方法不正确，会导致混凝土表面水分蒸发过快，内部水分无法及时补充，从而产生收缩裂缝。
4、拆模时间过早过早拆除模板，混凝土强度尚未达到要求，墙体在自重和外部荷载作用下容易变形，产生裂缝。
四、环境方面的原因1、温度变化地下室的环境温度相对较低且变化较大。
剪力墙裂缝成因分析与防治措施剪力墙裂缝是在建筑结构中常见的问题，其成因可以有多种。
下面是对剪力墙裂缝成因的分析以及相应的防治措施：1. 弯矩和剪力导致的变形：剪力墙承受着建筑结构中的剪力和弯矩，如果这些力超过了剪力墙的承载能力，则会导致墙体的变形和开裂。
解决这个问题的措施是增加剪力墙的尺寸和强度，或采用其他结构形式来分担力的作用。
2. 施工和材料质量问题：剪力墙的裂缝可能与施工质量和使用的材料有关。
例如，墙体的浇筑过程中出现的不均匀沉降或振动过大，都可能导致墙体产生开裂。
防治措施包括严格控制施工质量，确保墙体的浇筑均匀、避免过度振动，选择优质的建筑材料。
3. 地基沉降或侧移：地基问题是导致剪力墙开裂的另一个常见原因。
地基的不均匀沉降或地基侧移会导致剪切墙的变形和开裂。
解决这个问题的措施是在设计和施工中对地基进行充分调查和处理，如地基加固、地基边坡处理等。
4. 温度和湿度变化：温度和湿度的变化也会对剪力墙产生一定的影响，引起开裂。
例如，温度差异引起的热应力或湿度变化导致的收缩和膨胀等。
对此，可以采取合适的伸缩缝设计和防水措施，减少由于温度和湿度变化引起的应力集中和开裂。
5. 地震力作用：地震是导致剪力墙开裂的一种重要原因。
剪力墙通常用于抵抗地震力，并通过塑性变形来吸收震动能量。
因此，在设计和施工过程中，需要充分考虑地震力的影响，按照相应的防震要求进行剪力墙的设计和加固。
综上所述，剪力墙裂缝的成因可以有多种，包括弯矩和剪力、施工和材料质量问题、地基沉降或侧移、温度和湿度变化以及地震力作用等。
对这些成因的分析可以帮助采取相应的防治措施，如增加墙体尺寸和强度、改善施工质量、加固地基、合理设计伸缩缝和防水措施，以及考虑地震力的影响等，从而减少剪力墙裂缝问题的发生。

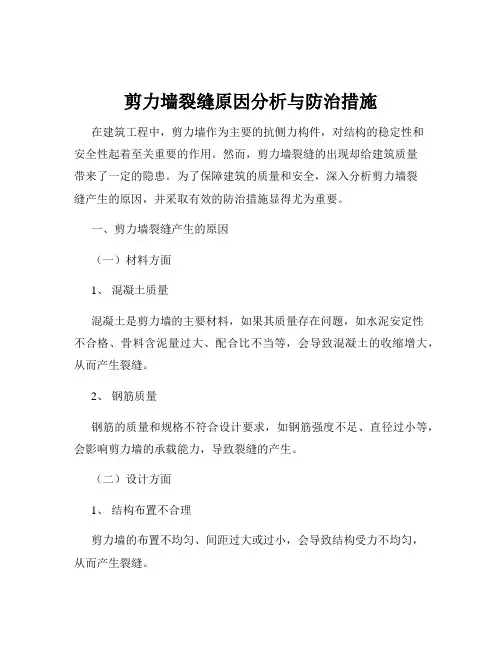

剪力墙裂缝原因分析与防治措施在建筑工程中，剪力墙作为主要的抗侧力构件，对结构的稳定性和安全性起着至关重要的作用。
然而，剪力墙裂缝的出现却给建筑质量带来了一定的隐患。
为了保障建筑的质量和安全，深入分析剪力墙裂缝产生的原因，并采取有效的防治措施显得尤为重要。
一、剪力墙裂缝产生的原因（一）材料方面1、混凝土质量混凝土是剪力墙的主要材料，如果其质量存在问题，如水泥安定性不合格、骨料含泥量过大、配合比不当等，会导致混凝土的收缩增大，从而产生裂缝。
2、钢筋质量钢筋的质量和规格不符合设计要求，如钢筋强度不足、直径过小等，会影响剪力墙的承载能力，导致裂缝的产生。
（二）设计方面1、结构布置不合理剪力墙的布置不均匀、间距过大或过小，会导致结构受力不均匀，从而产生裂缝。
2、计算模型不准确在设计过程中，如果计算模型与实际结构受力情况不符，会导致剪力墙的内力计算不准确，从而在施工或使用过程中产生裂缝。
3、配筋不足剪力墙的配筋量不足，无法满足结构的受力要求，容易在受力较大的部位产生裂缝。
（三）施工方面1、模板支撑问题模板支撑不牢固、拆除过早或不均匀，会导致混凝土在硬化过程中受到不均匀的支撑力，从而产生裂缝。
2、混凝土浇筑问题混凝土浇筑过程中，如果振捣不密实、浇筑速度过快或不均匀，会导致混凝土内部存在气孔、空洞等缺陷，从而影响混凝土的强度和整体性，产生裂缝。
3、养护不当混凝土养护不及时、养护时间不足或养护方法不当，会导致混凝土表面水分蒸发过快，从而产生收缩裂缝。
（四）环境方面1、温度变化混凝土在硬化过程中会产生水化热，如果外界环境温度变化较大，会导致混凝土内外温差过大，从而产生温度裂缝。
2、湿度变化环境湿度的变化会影响混凝土的收缩，湿度降低会导致混凝土收缩增大，从而产生裂缝。
二、剪力墙裂缝的防治措施（一）材料控制1、严格控制混凝土原材料的质量，选择质量合格的水泥、骨料等，并确保配合比合理。
2、加强对钢筋质量的检验，确保钢筋的规格、强度等符合设计要求。
剪力墙竖直裂缝分析ﻫ剪力墙竖直裂缝分析13＃楼地下室长62、7５m，宽5１m，层高３、９5m。
地下室柱间一、工程概况ﻫ距为３、9m至6、３ｍ，地下室外剪力墙厚3０0mm。
结构采用得就是连续剪力墙，采用Ｃ40P6得商品砼。
施工工艺上采用剪力墙、底板与顶板分开浇筑,地下室外剪力墙砼浇筑量约200m3，混凝土于2010年11月ﻫ二、地下室外剪力墙裂缝得特征与性质ﻫ外模于1１月开始拆模，于第三天切割止水螺栓头得木工发现裂缝,我们就出现得裂缝得部位、长度、宽度、裂缝得形式进行观察，通过观察：裂缝由上而下，走向与底板成垂直状态，裂缝到顶板暗梁底至，到底板暗梁顶至,裂缝宽度在０、2mm左右,分布比较有规律,三条均分布在柱边０、3~0、5m得位置,且就是在4、8ｍ与6、3ｍ跨间得柱边，而裂缝在较大跨一边.ﻫ分析：综合目前对裂缝得研究现状，钢筋混凝土剪力墙得裂缝一般可分为表面不规则裂缝、贯穿性裂缝。
表面不规则裂缝一般出现在混凝土浇注后不久，分布于墙体表面,此种裂缝既宽又密,但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。
竖向贯穿性裂缝一般发生在混凝土浇注后若干天后(一般拆模后不久）,由下而上，走向与楼面接近垂直，有得通至楼面板底但不穿过楼层,缝宽一般为0、1~0、3mm，个别可达0、４~0、5mm甚至更深,缝深一般较大，最深者可贯穿墙体。
ﻫ由此分析可知1３#楼裂缝属于竖向贯穿性裂缝.ﻫ三、裂缝产生得原因分析ﻫ一般情况下，工程中构件裂缝产生得主要原因可分为两大类:一就是动、静荷载与其她各种外荷载引起得裂缝；二就是由混凝土内外温差、收缩或地基不均匀沉降等变形荷载引起得裂缝。
此外,设计体型与结构布置也就是产生裂缝得一个重要原因。
分析:根据力学原理来说,产生裂缝得原因不同,所产生裂缝得分布、裂缝得形状也不同。
若由主应力与次应力得原因产生得裂缝大多与构件得长边方向就是呈45°分布，也就就是工程、力学上常提起得45°斜裂缝。
通过我们拆除外模后所观察到得，还没有施加外荷载时，已经产生了早期裂缝，且裂缝几乎垂直于底板,分布比较有规律，大多分布在柱边得位置,这与大多数相似工程得地下室剪力墙产生得裂缝分布及形状一致。
因此，不难分析，该剪力墙裂缝得成因不就是由应力产生得，而就是由变形变化引起得。
综上分析1３＃楼裂缝成因最有可能就是：砼收缩裂缝；强约束裂缝,建筑体形引起裂缝;表层素混凝土厚度得影响得裂缝。
ﻫ１、砼收缩得三种情况1、1、干缩.砼在制备过程中,水泥与掺合料与水拌合后体积膨胀,但在入模成型后，随着砼水化作用得发生，砼中得部分水份被吸收部分水份被蒸发，体积有一定得缩小。
干缩量与水泥用量、水灰比得大小有关.水泥用量多、水灰比小得砼其收缩亦大。
同时砼收缩量与气候有关，夏季气温高,气候干燥，砼中水份蒸发快，收缩也快。
砼体积收缩，使砼产生内应力,当收缩快与收缩大时砼就会产生裂缝,干缩裂缝一般都就是表面得，不规则与不连续得。
干缩裂缝在施工中发生，也能在施工中处理好。
外界温度得变化产生砼收缩。
ﻫ１、2、砼内部温度变化产生收缩裂缝。
根据实际测定，砼从搅拌机出斗就有水化热产生，温度由低到高,到砼成型以后第3－4天,水化热到达高峰,其温度较自然温度升高30-40℃，以后逐步下降，半个月以后接近自然界温度. 与地下室墙连体得部分框架柱,断面边长都大于１m，属大体积砼，水化热高，表面暴露在空气中,散热快，内部砼热量散发不出来，内外温差大，若采取措施不当，表面砼就会产生裂缝。
对于框架柱与外墙连体得节间来讲,大体积砼得框架柱可视为一个较大得热源体，而与之连体得墙体薄,且与外界空气接触面较大，散热快。
当框架柱砼内大量发热膨胀时,墙体已开始降温收缩,由于连结在一起得两个构件之间产生温差，变形不同步协调,在柱子附近与墙中间出现裂缝就是符合规律得。
由此可知商品砼中水泥品种、水泥用量、骨料粗细及外加剂就是导致裂缝得主要原因之一。
ﻫ当然由于剪力墙养护不足，墙体表面积大水分散失快,体积收缩大,而内部湿度变化相对较小,体积收缩较小，表面收缩变形受到内部混凝土得约束而产生拉应力,引起混凝土表面开裂。
墙体模板得拆除时间过早,混凝土表面温度急剧变化,产生较大得降温收缩,表面受到内部混凝土得约束,将产生很大得拉应力（内部混凝土温度变化相对较小,受自约束而产生压应力)，而混凝土早期抗拉强度与弹性模量较低,因而出现墙体表面较浅范围内得裂缝。
ﻫ2、强约束引起裂缝约束就是对结构构件活动与变形得制约，约束分为内部约束与外部约束。
①地下室属连续超静定结构，它得内部约束主要有：砼墙内配筋对砼收缩变形得约束；墙体内收缩变形小得部分对收缩变形大得部分得约束；墙体内暗柱、暗梁对墙板收缩变形得约束;长度大得砼墙,墙端与墙中收缩变形得相互约束。
②外部约束主要就是超静定结构得多余联系，如墙体以下得基础与底板，墙体顶上得楼板或梁,墙体两端得附墙柱或电梯井筒等。
当墙体砼收缩变形产生内应力,若外约束很强,产生得内应力不能造成约束变形时,则墙体砼出现开裂，尤其就是早期砼容易开裂,因为砼早期抗拉强度较低。
墙体得最大外约束应力一般都产生在外约束得边缘，即墙体与柱、筒体、基础、底板、梁等交接处。
但实际裂缝并非在墙与约束体得交接处,而就是离开0、3～0、5ｍ，其理由就是裂缝由约束产生,反过来约束又能推迟裂缝得出现与限制裂缝得扩展,这就就是人们常说得“模箍作用3、建筑物得形体及结构构件断面对墙体裂缝得影响.①墙、柱连体得影响。
"。
ﻫ地下室墙与部分框架柱连体,框架柱断面大,墙板厚度小,柱墙连接断面变化大,不利于防止墙体裂缝，其原因除了柱墙砼水化热产生温差收缩变化与大柱子给墙板增加约束造成墙体裂缝以外.②建筑物平面形状得影响。
经观察，凡矩形、方形、梯形等直线段比较得平面形状,墙体产生裂缝得较多，而曲线、弧线与折线较多得建筑物墙体裂缝却极少。
因为直线就是两点得最短距离,直线墙收缩变形得内约束较大,直线方向无伸展得余地。
而曲线、弧线、折线有一定得伸展余地,内约束力比直线墙小。
③建筑物体形得影响。
因为追求建筑艺术造型得美观，现代建筑造型越来越复杂,竖向高低错落，横向凸出凹进，大大增加了结构设计得难度,亦增加了结构出现裂缝得机会。
有些就是使用功能得要求,如高层建筑大都在负一层楼设车库，车道外墙与大楼地下室外墙相交处如若处理不好，亦较容易产生裂缝。
为了达到在有限得土地上建较大面积得建筑物，因此常常在一个裙房或一个地下室上建两幢高层塔楼，因为荷重不同,地基与基础压缩得差异，在两幢塔楼与裙房连联结处得墙板与梁上都较容易产生裂缝.ﻫ由2、3点得分析就不难得出13#楼外剪力墙裂缝部位、形式。
4、表层素混凝土厚度得影响ﻫ施工中,由于构造方面得原因,混凝土表层厚度偏大,加上温州得混凝土粗骨料得质量不就是很可观(细砂及含泥量）,导致(1）规范要求防水混凝土迎水面保护混凝土开裂,原因常见有以下几种。
ﻫ层为5 ｃｍ，如此厚得紊混凝土很难不开裂。
（2)墙内竖向钢筋需穿进地梁内与梁顶暗梁内，水平钢筋需穿暗柱竖筋，由此会造成整片墙得钢筋网片内缩，墙外侧紊混凝土厚度偏大，也会造成裂缝。
综合以上所述,产生墙体裂缝得原因很多,但砼内部水化热得变化所引起得墙体伸缩变形就是产生裂缝得主要原因。
墙体砼降温出现温差及砼收缩当量温差产生内应力，当水平拉应力σx（y)超过砼抗拉强度时便会引起竖向裂缝。
砼初期抗拉强度很低，因此这种现象会经常发生。
事实上，在竖直方向也有应力σz得作用,但因墙体高度不大,温度变形极小,且上部无约束作用，又配有竖钢筋抗拉，故不会出现水平裂缝。
由于墙体两端与框架柱连接,框架柱就是一个较强得约束体,当水化热降温墙体收缩时,约束了墙体沿水平方向得收缩变形，致使墙柱连结处及墙中出现裂缝。
ﻫ四、裂缝得预防与治理措施ﻫ（1)调整混凝土各组分。
如采用高标号水泥,减小水泥用量;尽量使用低水化热得水泥;严格控制外加剂得品种及用量；砂宜采用中砂,保证石子级配良好，并严格控制砂石含泥量. ﻫ(2）拆模及养护。
适当延长剪力墙混凝土得拆模时间，并且拆模时不要马上移走模板，而就是先让模板拆开一条缝隙作浇水养护用,从而改善混凝土得养护环境以达到控制墙体裂缝得目得.特别就是预拌混凝土早期水化快,水化热发展快，拌合物保水性强，泌水小，为此，施工过程中应特别注意加强养护环节得管理及防护措施得应用.施工中当混凝土密实后，应尽可能早地覆盖养护,及时喷水，适当延长养护时间,这样,既可以减少内外部温差，又可以保证早期湿养护与后ﻫ期养护得最佳效果.（３)混凝土中掺加膨胀剂.微膨胀剂由于在一定程度上补偿了收缩应力,能有效减少混凝土收缩裂缝。
（4)剪力墙上增开”结构小洞".这可能就是最有效得方法,通过开洞把长墙变成短墙，减少混凝土收缩变形得约束，使混凝土收缩应力得到释放,从而达到控制墙体裂缝得目得，但必需重新对结构进行计算，确保结构得安全及正常得使用功能。
(5)留置后浇带。
即先浇注后浇带两侧混凝土，约两个月后当混凝土收缩变形趋于稳定时，再浇筑留缝部位,从而避免因收缩应力而出现裂缝。
ﻫ(6）在剪力墙中部设置暗梁（或设置顶部暗圈梁).这样贯穿性裂缝只能裂到梁底，而不至裂到楼面板底,可有效减小有害裂缝得长度。
ﻫ（7)调整水平钢筋配筋方案。
将剪力墙水平钢筋置于竖向钢筋外侧,有效ﻫ减小了混凝土保护层厚度，增强了剪力墙表层混凝土得抗裂性。
（８）增加抗收缩钢筋.遵循配筋细而密可抵抗收缩应力得原则,适当增加水平钢筋得配筋率、减小钢筋直径而缩小配筋间距。
另外在对剪力墙造成约束得结构构件与其连接处增设钢筋对裂缝亦能起到一定得抑制作用。
ﻫ（9)裂缝补强治理措施。
当裂缝不能自我愈合,且长期存在会给结构构件带来耐久性、安全性与建筑使用功能等方面得影响而必须给予治理时，可待裂缝发展稳定后，针对不同大小得裂缝采取相应得有关治理措施.a、沿剪力墙两侧裂缝分别切出15-２０mｍ深得V形槽，槽中灌入环氧树脂嵌平补强.b、在裂缝处增加两层粘裹聚氨脂得玻璃纤维网，每边宽300mm，然后,再做防水.。
