APC秀康维修旁路开关操作步骤

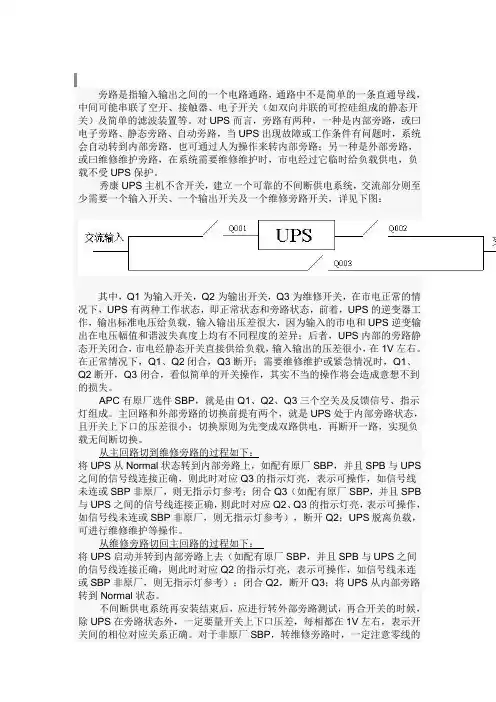

旁路是指输入输出之间的一个电路通路，通路中不是简单的一条直通导线，中间可能串联了空开、接触器、电子开关（如双向并联的可控硅组成的静态开关）及简单的滤波装置等。

对UPS而言，旁路有两种，一种是内部旁路，或曰电子旁路、静态旁路、自动旁路，当UPS出现故障或工作条件有问题时，系统会自动转到内部旁路，也可通过人为操作来转内部旁路；另一种是外部旁路，或曰维修维护旁路，在系统需要维修维护时，市电经过它临时给负载供电，负载不受UPS保护。

秀康UPS主机不含开关，建立一个可靠的不间断供电系统，交流部分则至少需要一个输入开关、一个输出开关及一个维修旁路开关，详见下图：其中，Q1为输入开关，Q2为输出开关，Q3为维修开关，在市电正常的情况下，UPS有两种工作状态，即正常状态和旁路状态，前着，UPS的逆变器工作，输出标准电压给负载，输入输出压差很大，因为输入的市电和UPS逆变输出在电压幅值和谐波失真度上均有不同程度的差异；后者，UPS内部的旁路静态开关闭合，市电经静态开关直接供给负载，输入输出的压差很小，在1V左右。

在正常情况下，Q1、Q2闭合，Q3断开；需要维修维护或紧急情况时，Q1、Q2断开，Q3闭合，看似简单的开关操作，其实不当的操作将会造成意想不到的损失。

APC有原厂选件SBP，就是由Q1、Q2、Q3三个空关及反馈信号、指示灯组成。

主回路和外部旁路的切换前提有两个，就是UPS处于内部旁路状态，且开关上下口的压差很小；切换原则为先变成双路供电，再断开一路，实现负载无间断切换。

从主回路切到维修旁路的过程如下：将UPS从Normal状态转到内部旁路上，如配有原厂SBP，并且SPB与UPS 之间的信号线连接正确，则此时对应Q3的指示灯亮，表示可操作，如信号线未连或SBP非原厂，则无指示灯参考；闭合Q3（如配有原厂SBP，并且SPB 与UPS之间的信号线连接正确，则此时对应Q2、Q3的指示灯亮，表示可操作，如信号线未连或SBP非原厂，则无指示灯参考），断开Q2；UPS脱离负载，可进行维修维护等操作。

1.UPS电池组维护操作规程1.1说明集团公司总部机房有2台山特 3C3-60KS-ISO UPS组成冗余，每台UPS由128只100AH/12V电池提供满负荷情况下2小时后备时间，给网络设备及服务器供电。

为使UPS电池组能更有效地工作，需要定期对电池组进行放电操作，周期为每半年放电一次，放电时间为2小时。

1.2电池组维护操作步骤1、断开PDU正面交流输入空开，UPS进入电池组供电状态，电池组开始放电。

2、电池组放电时间定为2小时。

3、电池组放电到2小时以后，合上PDU正面交流输入空开，UPS电池组维护操作完成。

4、电池组维护遵守一人负责制，即某台UPS电池组开始放电和结束放电操作都必须由同一个人完成。

2.UPS开、关机操作规程（集团公司）2.1APC SYCF80KH UPS电源开机步骤1、进入大楼地下室，合上配电柜中的“二楼计算机房主电源”输入空开，合上电池汇流柜空开。

2、合上PDU正面交流输入空开。

3、合上PDU上Q1空开。

4、按UPS下部System Enable开关至ON位置，此时液晶显示屏亮，且有信息显示。

5、按小键盘ESC键进入主菜单，选Control子菜单，再选Turn load on 子菜单并确认，延时若干秒钟后，UPS内部接触动作，且显示屏左边绿灯亮。

6、合上PDU上Q2空开（电源输出）。

7、合上PDU背面各输出分空开。

此时，UPS电源给各机柜供电，UPS启动完毕。

注意：PDU上Q3空开是维修旁路开关，在正常使用情况下严禁合闸。

●关机步骤1、关闭负载。

2、断开PDU背面电源输出各分空开。

3、断开PDU正面Q2空开。

4、按UPS小键盘ESC键进入主菜单，再选Turn load off 子菜单并确认，延时若干秒钟后，显示屏右边绿灯灭。

5、按UPS下部System Enable开关至Off位置，此时显示屏灭。

6、断开PDU正面Q1空开（电源输入）。

7、断开PDU正面交流输入空开。

8、进入大楼地下室，断开电池汇流柜空开，断开配电柜中的“二楼计算机房主电源”空开，此时UPS关机结束。

电器维修操作规程电器维修操作规程1. 安全准备- 检查电源开关是否已关闭。

- 穿戴适当的个人防护装备，如安全帽、安全鞋、防护手套等。

- 靠近电源时，使用绝缘工具进行操作。

2. 故障诊断- 检查电器是否插上电源或电线是否连接良好。

- 检查电线是否有明显的损坏、断裂或破损。

- 使用测试仪器对电器进行测试，如万用表、电压表等。

3. 维修准备- 关闭电源开关并拔掉插头。

- 如果可能，将电器移至开阔的空间，以便维修。

- 准备所需的维修工具和备件，如螺丝刀、扳手、电线等。

4. 维修步骤- 拆卸外壳，检查内部电路板和元件是否有明显的损坏或破损。

- 检查电源输入和输出连接点是否松动，如有松动，重新连接。

- 检查电线是否有断裂、破损或脱落，如有问题，修复或更换电线。

- 检查电路板上的电容、电阻和集成电路是否损坏，如有问题，更换损坏元件。

- 清洁电器内部的灰尘和杂物，确保通风良好。

5. 维修结束- 维修完成后，重新安装外壳。

- 打开电源开关，并插入插头，确保电器能正常工作。

- 进行功能测试，确保电器各项功能正常。

- 检查维修过程中是否有未清理的工具和备件，清理完毕。

- 将维修记录填写完整，包括维修日期、故障原因、维修步骤和更换备件等。

- 将维修记录归档，并将电器归位。

维修电器时需要注意以下几点：- 遵循操作规程，确保操作安全。

- 在操作过程中，注意观察是否有异常现象，如异常发热、冒烟、异味等，及时停止维修。

- 不擅自尝试维修高危电器，如高压设备或高功率设备，应请专业的维修人员进行处理。

- 维修前，确保备件的质量可靠，避免因为配件问题导致的再次故障。

总之，电器维修是一项技术活，需要严格遵守操作规程，做到安全、准确、高效。

在维修过程中要注意保护自己的安全，并且时刻关注电器的工作状态，便于及时发现和解决问题。

维修完成后，要对维修过程进行记录，便于以后的追踪和管理。

同时，要根据具体的维修情况，及时更新维修手册和操作规程，提高维修效率和质量。

从正常工作模式切换到维修旁路工作模式：1.通过显示屏将UPS切换到静态旁路工作模式:a.先择UPS，并按输入键b.选择UPS Power Control（UPS电源控制），并按输入键。

c.选择UPS into Bypass（UPS进入旁路运行状态），并按输入键。

d.选择Yes，Into Bypass（是，进入旁路运行状态），并按输入键。

e.Putting UPS into Bypass, please wait. . .（等候切换完成）。

f.UPS is now in bypass. Press any key. . .（确认已切换到旁路运行状态）。

2.从静态旁路工作模式切换到维修旁路工作模式:1、维修旁路开关置于ON（闭合）位置。

2、UPS输出开关置于OFF（断开）位置。

3、UPS输入开关置于OFF（断开）位置。

4、UPS电池总开关置于OFF（断开）位置。

5、UPS SYSTEM ENABLE（系统启用）开关置于 OFF（断开）位置。

从维修旁路工作模式切换到正常工作模式：1.从维修旁路工作模式切换到静态旁路工作模式：1、UPS电池总开关置于ON（闭合）位置。

2、UPS输入开关置于ON（闭合）位置。

3、UPS SYSTEM ENABLE（系统启用）开关置于 ON（闭合）位置（等待约 2 分钟，使系统启动。

通过显示界面进入UPS，确认已切换到静态旁路动行状态）。

4、UPS输出开关置于ON（闭合）位置。

5、维修旁路开关置于OFF（断开）位置。

2. 通过显示界面将UPS 切换出静态旁路工作模式：a．先择UPS，并按输入键b．选择UPS Power Control（UPS电源控制），并按输入键。

c．选择UPS out of Bypass（UPS切换出旁路状态），并按输入键。

d．选择Yes，out of Bypass（是，切换出旁路状态），并按输入键。

e．Putting UPS out of Bypass, please wait. . .（等候切换出旁路状态）。
