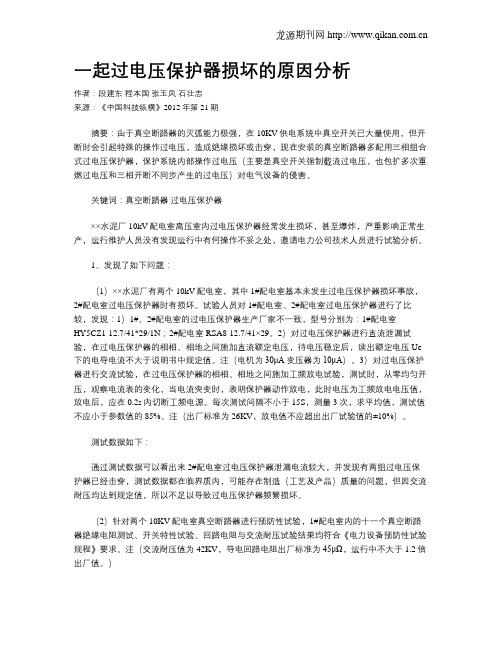

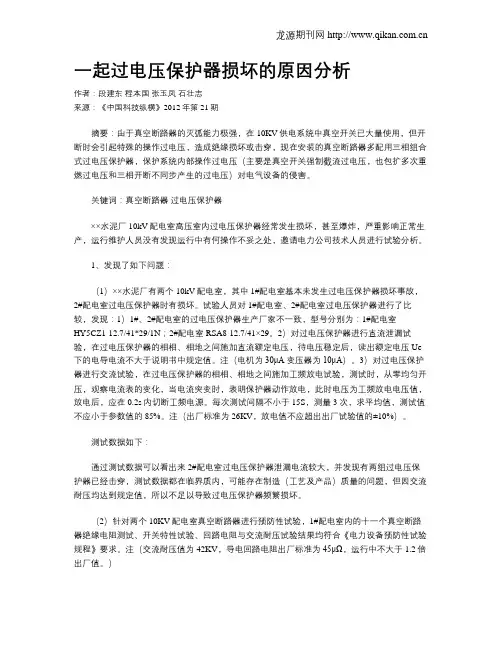

一起过电压保护器损坏的原因分析作者：段建东程本国张玉凤石壮志来源：《中国科技纵横》2012年第21期摘要：由于真空断路器的灭弧能力极强，在10KV供电系统中真空开关已大量使用，但开断时会引起特殊的操作过电压，造成绝缘损坏或击穿，现在安装的真空断路器多配用三相组合式过电压保护器，保护系统内部操作过电压（主要是真空开关强制截流过电压，也包扩多次重燃过电压和三相开断不同步产生的过电压）对电气设备的侵害。
关键词：真空断路器过电压保护器××水泥厂10kV配电室高压室内过电压保护器经常发生损坏，甚至爆炸，严重影响正常生产，运行维护人员没有发现运行中有何操作不妥之处，邀请电力公司技术人员进行试验分析。
1、发现了如下问题：（1）××水泥厂有两个10kV配电室，其中1#配电室基本未发生过电压保护器损坏事故，2#配电室过电压保护器时有损坏。
试验人员对1#配电室、2#配电室过电压保护器进行了比较，发现：1）1#、2#配电室的过电压保护器生产厂家不一致，型号分别为：1#配电室HY5CZ1-12.7/41*29/1N；2#配电室RSA8-12.7/41×29。
2）对过电压保护器进行直流泄漏试验，在过电压保护器的相相、相地之间施加直流额定电压，待电压稳定后，读出额定电压Ue 下的电导电流不大于说明书中规定值。
注（电机为30μA变压器为10μA）。
3）对过电压保护器进行交流试验，在过电压保护器的相相、相地之间施加工频放电试验，测试时，从零均匀开压，观察电流表的变化，当电流突变时，表明保护器动作放电，此时电压为工频放电电压值，放电后，应在0.2s内切断工频电源。
每次测试间隔不小于15S，测量3次，求平均值，测试值不应小于参数值的85%。
注（出厂标准为26KV，放电值不应超出出厂试验值的±10%）。
测试数据如下：通过测试数据可以看出来2#配电室过电压保护器泄漏电流较大，并发现有两组过电压保护器已经击穿，测试数据都在临界质内，可能存在制造（工艺及产品）质量的问题，但因交流耐压均达到规定值，所以不足以导致过电压保护器频繁损坏。

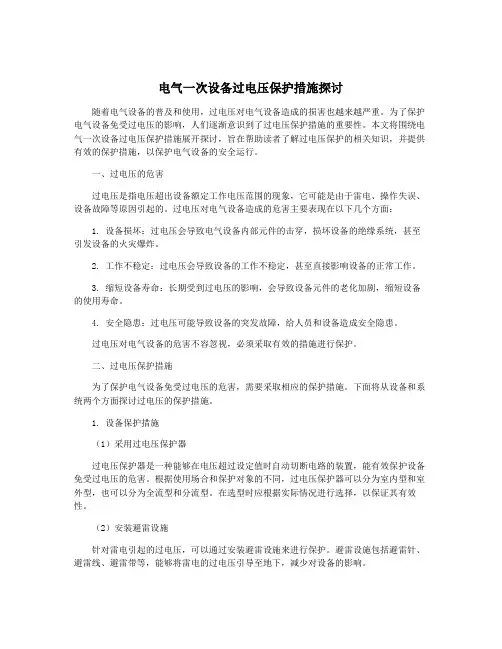

电气一次设备过电压保护措施探讨随着电气设备的普及和使用，过电压对电气设备造成的损害也越来越严重。
为了保护电气设备免受过电压的影响，人们逐渐意识到了过电压保护措施的重要性。
本文将围绕电气一次设备过电压保护措施展开探讨，旨在帮助读者了解过电压保护的相关知识，并提供有效的保护措施，以保护电气设备的安全运行。
一、过电压的危害过电压是指电压超出设备额定工作电压范围的现象，它可能是由于雷电、操作失误、设备故障等原因引起的。
过电压对电气设备造成的危害主要表现在以下几个方面：1. 设备损坏：过电压会导致电气设备内部元件的击穿，损坏设备的绝缘系统，甚至引发设备的火灾爆炸。
2. 工作不稳定：过电压会导致设备的工作不稳定，甚至直接影响设备的正常工作。
3. 缩短设备寿命：长期受到过电压的影响，会导致设备元件的老化加剧，缩短设备的使用寿命。
4. 安全隐患：过电压可能导致设备的突发故障，给人员和设备造成安全隐患。
过电压对电气设备的危害不容忽视，必须采取有效的措施进行保护。
二、过电压保护措施为了保护电气设备免受过电压的危害，需要采取相应的保护措施。
下面将从设备和系统两个方面探讨过电压的保护措施。
1. 设备保护措施（1）采用过电压保护器过电压保护器是一种能够在电压超过设定值时自动切断电路的装置，能有效保护设备免受过电压的危害。
根据使用场合和保护对象的不同，过电压保护器可以分为室内型和室外型，也可以分为全流型和分流型。
在选型时应根据实际情况进行选择，以保证其有效性。
（2）安装避雷设施针对雷电引起的过电压，可以通过安装避雷设施来进行保护。
避雷设施包括避雷针、避雷线、避雷带等，能够将雷电的过电压引导至地下，减少对设备的影响。
（3）提高设备的耐压能力通过提高设备的耐压能力，可以减少过电压对设备的影响。
包括采用高耐压等级的绝缘材料、增加设备的绝缘厚度等方法。
（1）合理设计供电系统在供电系统的设计中，应考虑到过电压对设备的影响，合理设置配电变压器、补偿设备等，以减小过电压对设备的冲击。
浅析电气设备过电压安全防范措施随着电气设备的普及和应用，过电压问题成为了电气设备安全的一大隐患。
过电压不仅会导致设备的损坏，还可能造成火灾或人身安全的威胁。
对电气设备过电压安全进行防范，是至关重要的。
本文将从过电压的原因和分类入手，探讨过电压的安全防范措施，以期提高人们对电气设备过电压安全的认识和防范意识。
一、过电压的原因和分类1. 过电压的原因过电压是指电压值超过了电路或设备所能承受的额定电压值，造成电压过高的现象。
主要原因包括：（1）雷电气压：雷电产生的气压波会引起大气中的放电，从而产生雷电气压。
雷电气压是最常见的过电压原因之一，一旦雷击发生，会带来极大的电压波动，对电气设备造成严重的危害。
（2）电网故障：电网中的短路、接地故障、断路器操作不当等原因会引起电压的瞬时变化，造成设备过电压。
（3）电气设备启动和停止：在电气设备启动和停止的过程中，由于电磁感应等原因，也会导致设备过电压。
根据产生过电压的原因和性质不同，可以将过电压分为外部过电压和内部过电压。
（1）外部过电压是指由外部环境因素引起的过电压，如雷击、电网故障等。
（2）内部过电压是指由设备内部因素引起的过电压，如电气设备自身的运行特性、启动特性等。
二、过电压的安全防范措施1. 安装避雷设备对于外部过电压，最常见的防范措施就是安装避雷设备。
避雷设备可以将雷电产生的气压引向地下或远离设备，从而保护电气设备不受雷击影响。
在建筑物或设备周围安装避雷设备是一种有效的过电压防范措施。
2. 使用过电压保护装置过电压保护装置是一种专门用于防范电气设备过电压的装置。
它可以通过监测电压的变化，一旦检测到电压超过设定的阈值，就会自动切断电路，保护设备不受过电压的影响。
过电压保护装置的使用可以极大地提高设备的安全性和稳定性。
3. 设备内部过电压保护对于设备内部过电压，可以通过合理设计设备的内部电路和控制系统，来增加设备对过电压的抵抗能力。
在设备内部加装适当的电容器、电感器等电气元件，可以帮助过滤电压波动，减少设备受到的过电压影响。
文件编号：RHD-QB-K2433 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX过电压引起设备烧毁事故的原因分析及处理标准版本过电压引起设备烧毁事故的原因分析及处理标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
【摘要】：在10KV或35KV中性点不接地（或非有效接地）系统中，由于谐振过电压、间歇性弧光接地过电压的存在，经常导致10KV（或35KV）接地电压互感器烧毁或使PT的熔断器的熔丝熔断，从而造成系统的停电检修，给电力系统造成不必要的损失。
本文结合实例，对谐振过电压，尤其是间歇性弧光接地过电压引起设备烧毁事故的原因进行分析，并采取了相应的对策，保证了变电站设备的正常运行。
【关键词】：过电压设备事故分析和处理前言本文对处理固原西吉新营35KV变电站发生单相接地后,烧毁电压互感器的一次保险及二次计量电表的原因进行分析和探讨,认为烧毁电压互感器及二次设备的原因,不仅和谐振过电压有关,间歇性弧光接地也可能是造成此现象更重要的原因,并提出了一些解决的办法。
1事故过程固原西吉新营35KV变电站额定容量为1800KVA，变压器接线方式为Y/Y。
型。
变电站母线接有三台JDJJ2-35型电压互感器，接线方式为Y/Y。
20xx年9月10日建设投运，时隔一周以后，系统出现单相接地故障，持续时间为20分钟，恢复后，发现DTSD341电能表烧毁，经查电压互感器中性点与地网之间电压1200V，控制盘表一相近似零值，其它两相超出电压表量限，变压器运行正常，初步断定电压互感器有一相短路或匝间短路。
经过对三台电压互感器进行全面试验，未发现故障。
通过调查，新营35KV变电站是由于线路C相中有一只瓷瓶击穿，出现间歇性弧光接地，从而造成此次事故的发生。
电力系统过电压的损坏与保护分析电力系统是现代化社会中不可或缺的一部分，在全球各个角落均有应用。
而伴随着电力系统的使用，一些问题也随之浮现，例如过电压问题。
过电压指的是电力系统电压突然升高到超出额定范围的情况。
如果这种过电压不及时得到保护，就会对电力设备产生损坏，甚至造成设备的报废。
在这篇文章中，我们将就电力系统过电压的问题进行深入分析，并探讨保护系统的必要性。
在电力系统中，过电压可能是由于闪电、负载突变、故障短路或电网发生意外事故等原因造成的。
而电力设备受损的情况也各不颇同，可能出现局部烧毁、绝缘击穿、线路发射等问题。
这种问题的解决方法多种多样，我们一一来探究。
一、局部烧毁电力系统中的高压设备因其使用频繁，设备温度和电压承受程度也很高，常常会出现电线局部烧毁的情况。
当电流过载或电路开断时，电线上的电流会变得更强，这样就会引起电线局部温度升高，导致设备断路器或接触器的烧毁。
这种情况可以通过增加变压器、合理分布负载、加强电线制造技术等改善。
二、绝缘击穿绝缘击穿也是电力系统中常见的问题。
绝缘在电力系统中的作用非常重要，它保证系统的稳定和电力传递的安全。
当电压大于绝缘倍数时，绝缘就可能会被击穿，导致电流漏到别的设备中，这样就会发生短路导致设备故障。
解决这个问题的方法一般是通过加强设备的地线制造、提高绝缘材料的强度来保证安全传输。
三、线路发射线路发射是指电力系统中的电线在高电压、高温度等条件下出现氧化腐蚀现象，从而导致电气设备的故障。
线路发射的解决方法较特殊，需要更换带有氧化膜的钢筋，提高线路的使用寿命。
这些问题的出现，让我们认识到保护系统的必要性，以防止电力系统的过电压问题。
保护系统的作用是：在设备故障发生时，及时切断电源，避免其他设备的损坏。
常见的保护系统包括熔断器、过电压保护器、电压控制器等，具有发现、切断短路电流、阻止过电压故障扩大的功能。
总之，电力系统问题的出现会对社会的稳定和经济的发展带来不良影响。

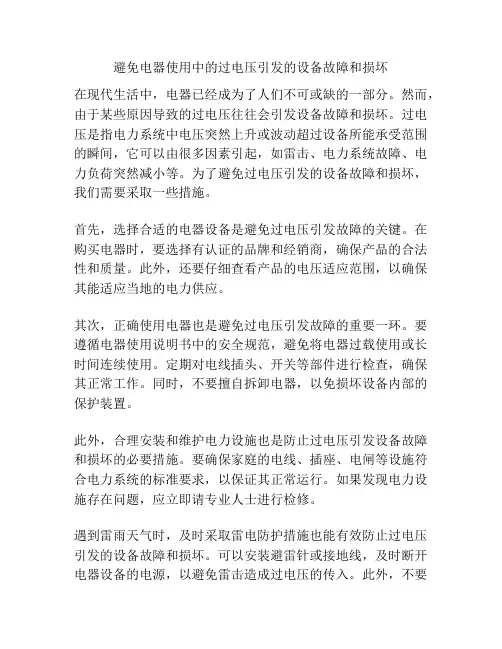

避免电器使用中的过电压引发的设备故障和损坏在现代生活中，电器已经成为了人们不可或缺的一部分。
然而，由于某些原因导致的过电压往往会引发设备故障和损坏。
过电压是指电力系统中电压突然上升或波动超过设备所能承受范围的瞬间，它可以由很多因素引起，如雷击、电力系统故障、电力负荷突然减小等。
为了避免过电压引发的设备故障和损坏，我们需要采取一些措施。
首先，选择合适的电器设备是避免过电压引发故障的关键。
在购买电器时，要选择有认证的品牌和经销商，确保产品的合法性和质量。
此外，还要仔细查看产品的电压适应范围，以确保其能适应当地的电力供应。
其次，正确使用电器也是避免过电压引发故障的重要一环。
要遵循电器使用说明书中的安全规范，避免将电器过载使用或长时间连续使用。
定期对电线插头、开关等部件进行检查，确保其正常工作。
同时，不要擅自拆卸电器，以免损坏设备内部的保护装置。
此外，合理安装和维护电力设施也是防止过电压引发设备故障和损坏的必要措施。
要确保家庭的电线、插座、电闸等设施符合电力系统的标准要求，以保证其正常运行。
如果发现电力设施存在问题，应立即请专业人士进行检修。
遇到雷雨天气时，及时采取雷电防护措施也能有效防止过电压引发的设备故障和损坏。
可以安装避雷针或接地线，及时断开电器设备的电源，以避免雷击造成过电压的传入。
此外，不要在雷雨天气逗留在户外，以免发生雷击事故。
最后，定期维护和检修电器设备也是预防过电压引发故障的重要手段之一。
及时清理电器设备的灰尘，保持其通风良好。
定期对电器进行例行检查，发现问题及时更换零部件或维修。
总之，过电压可能引发设备故障和损坏，给人们的生活带来许多不便。
为了避免这种情况的发生，我们要注意选择合适的电器设备，正确使用和维护电器，合理安装和维护电力设施，定期清洁和检修电器设备。
只有这样，我们才能保证电器设备的正常运行，提高其使用寿命，避免因过电压而引发的故障和损坏。
除以上所述的措施外，还有一些其他方法可以帮助我们避免过电压引发的设备故障和损坏。

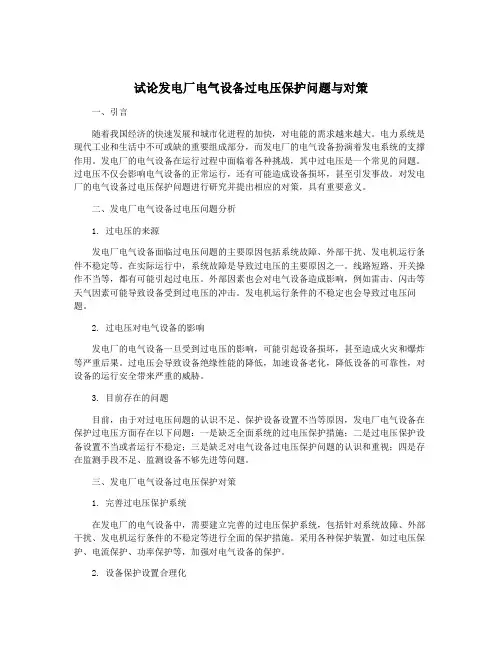

试论发电厂电气设备过电压保护问题与对策一、引言随着我国经济的快速发展和城市化进程的加快，对电能的需求越来越大。
电力系统是现代工业和生活中不可或缺的重要组成部分，而发电厂的电气设备扮演着发电系统的支撑作用。
发电厂的电气设备在运行过程中面临着各种挑战，其中过电压是一个常见的问题。
过电压不仅会影响电气设备的正常运行，还有可能造成设备损坏，甚至引发事故。
对发电厂的电气设备过电压保护问题进行研究并提出相应的对策，具有重要意义。
二、发电厂电气设备过电压问题分析1. 过电压的来源发电厂电气设备面临过电压问题的主要原因包括系统故障、外部干扰、发电机运行条件不稳定等。
在实际运行中，系统故障是导致过电压的主要原因之一。
线路短路、开关操作不当等，都有可能引起过电压。
外部因素也会对电气设备造成影响，例如雷击、闪击等天气因素可能导致设备受到过电压的冲击。
发电机运行条件的不稳定也会导致过电压问题。
2. 过电压对电气设备的影响发电厂的电气设备一旦受到过电压的影响，可能引起设备损坏，甚至造成火灾和爆炸等严重后果。
过电压会导致设备绝缘性能的降低，加速设备老化，降低设备的可靠性，对设备的运行安全带来严重的威胁。
3. 目前存在的问题目前，由于对过电压问题的认识不足、保护设备设置不当等原因，发电厂电气设备在保护过电压方面存在以下问题：一是缺乏全面系统的过电压保护措施；二是过电压保护设备设置不当或者运行不稳定；三是缺乏对电气设备过电压保护问题的认识和重视；四是存在监测手段不足、监测设备不够先进等问题。
三、发电厂电气设备过电压保护对策1. 完善过电压保护系统在发电厂的电气设备中，需要建立完善的过电压保护系统，包括针对系统故障、外部干扰、发电机运行条件的不稳定等进行全面的保护措施。
采用各种保护装置，如过电压保护、电流保护、功率保护等，加强对电气设备的保护。
2. 设备保护设置合理化过电压保护设备的设置需要合理化，根据不同的电气设备特点和运行条件进行具体设置。

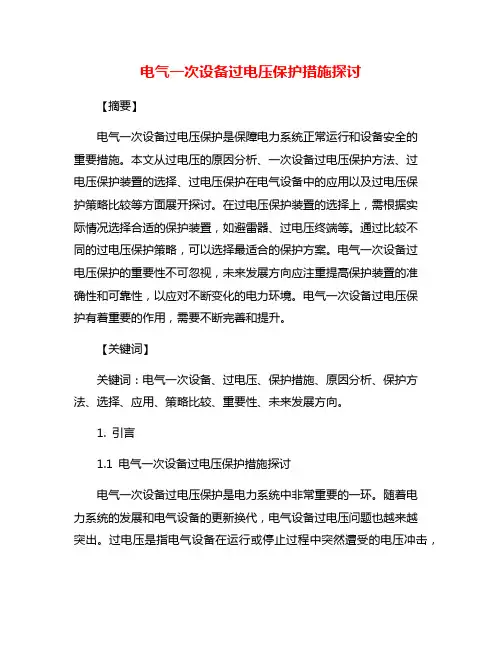

电气一次设备过电压保护措施探讨【摘要】电气一次设备过电压保护是保障电力系统正常运行和设备安全的重要措施。
本文从过电压的原因分析、一次设备过电压保护方法、过电压保护装置的选择、过电压保护在电气设备中的应用以及过电压保护策略比较等方面展开探讨。
在过电压保护装置的选择上，需根据实际情况选择合适的保护装置，如避雷器、过电压终端等。
通过比较不同的过电压保护策略，可以选择最适合的保护方案。
电气一次设备过电压保护的重要性不可忽视，未来发展方向应注重提高保护装置的准确性和可靠性，以应对不断变化的电力环境。
电气一次设备过电压保护有着重要的作用，需要不断完善和提升。
【关键词】关键词：电气一次设备、过电压、保护措施、原因分析、保护方法、选择、应用、策略比较、重要性、未来发展方向。
1. 引言1.1 电气一次设备过电压保护措施探讨电气一次设备过电压保护是电力系统中非常重要的一环。
随着电力系统的发展和电气设备的更新换代，电气设备过电压问题也越来越突出。
过电压是指电气设备在运行或停止过程中突然遭受的电压冲击，可能会对设备造成严重的损坏甚至导致设备的烧毁。
对电气设备进行过电压保护措施是非常必要的。
本文将从过电压的原因分析、一次设备过电压保护方法、过电压保护装置的选择、过电压保护在电气设备中的应用以及过电压保护策略比较等几个方面展开探讨。
通过对这些方面的深入研究，可以更好地了解电气设备过电压保护的重要性，选择合适的保护装置，制定科学的保护策略，从而提高电气设备的可靠性和安全性。
在未来，随着电力系统的不断发展和技术的不断进步，电气设备过电压保护将面临新的挑战和机遇。
我们需要不断改进和完善过电压保护技术，探索更加先进和有效的保护措施，以适应电力系统的发展需求。
通过对电气一次设备过电压保护的研究和探讨，可以为电力系统的安全稳定运行提供有力的支持和保障。
2. 正文2.1 过电压的原因分析过电压是指电路或设备中出现高于正常工作电压的瞬态或持续性电压。
