农村低压电网漏电保护器的合理配置

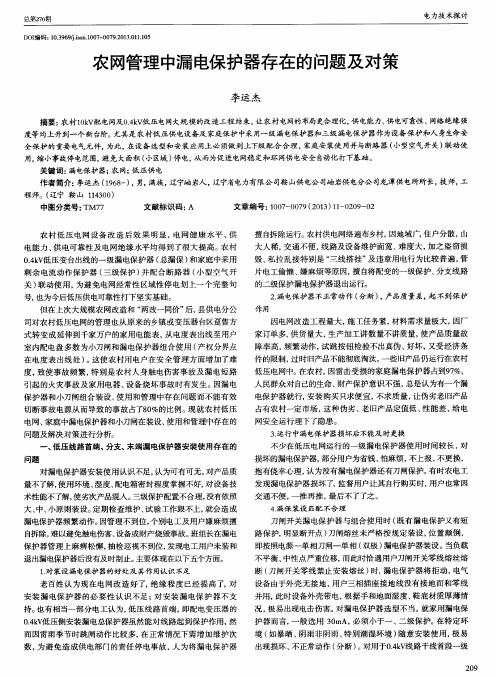

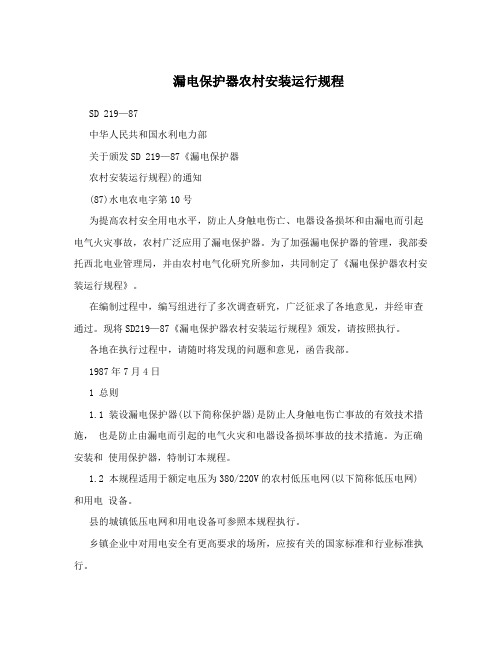

漏电保护器农村安装运行规程SD 219—87中华人民共和国水利电力部关于颁发SD 219—87《漏电保护器农村安装运行规程)的通知(87)水电农电字第10号为提高农村安全用电水平，防止人身触电伤亡、电器设备损坏和由漏电而引起电气火灾事故，农村广泛应用了漏电保护器。

为了加强漏电保护器的管理，我部委托西北电业管理局，并由农村电气化研究所参加，共同制定了《漏电保护器农村安装运行规程》。

在编制过程中，编写组进行了多次调查研究，广泛征求了各地意见，并经审查通过。

现将SD219—87《漏电保护器农村安装运行规程》颁发，请按照执行。

各地在执行过程中，请随时将发现的问题和意见，函告我部。

1987年7月4日1 总则1.1 装设漏电保护器(以下简称保护器)是防止人身触电伤亡事故的有效技术措施，也是防止由漏电而引起的电气火灾和电器设备损坏事故的技术措施。

为正确安装和使用保护器，特制订本规程。

1.2 本规程适用于额定电压为380/220V的农村低压电网(以下简称低压电网)和用电设备。

县的城镇低压电网和用电设备可参照本规程执行。

乡镇企业中对用电安全有更高要求的场所，应按有关的国家标准和行业标准执行。

1.3 从事农电管理的各级干部、技术人员、工人以及农村管电人员应当熟悉和遵守本规程。

农电安监人员及农村电工必须掌握和严格执行本规程。

1.4 农电安监人员、农村电工模范遵守本规程者，应给予表扬、奖励;工作不力者要批评教育;违反本规程造成人身伤亡事故者，应追查责任;对情节恶劣、后果严重的应追究法律责任。

农村电工对违反本规程的指令，应拒绝执行。

对强迫农村电工违反本规程而造成事故者，应追究指使人的责任。

1.5 县电力部门应按本规程对农村安监人员和农村电工进行培训并定期进行考试。

1.6 低压电网安装使用保护器后，仍应贯彻预防为主的方针，继续做好其他各项防止人身触电事故的安全措施。

2 保护方式2.1 低压电网必须有总保护，使全电网处在保护范围之内。

试析农村低压电网漏电保护器的合理配置
杨利;孙银萍
【期刊名称】《江西电力职业技术学院学报》
【年(卷),期】2022(35)9
【摘要】随着我国电力工程的不断发展,当前农村地区的电网工程改造工作已经取得了一定的成效,极大地改善了农村用电环境,为提高人民群众生活水平、助力全面
建成小康社会创造了有利的条件。

农村电网工程的施工十分重视低压电网漏电现象的改造,需要确保低压电网漏电装置得完善,才能有效地减少人身触电伤亡事故和由
漏电引起的电气火灾及电气设备损坏事故,为居民的用电安全和人身安全提供保障。

从农村地区用电漏电事故发生的原因出发,分析了农村低压电网漏电保护器的使用
现状,探讨了当前农村地区低压电网漏电保护改造工作的有效措施,以期保障农村地
区的用电安全。

【总页数】3页(P19-21)
【作者】杨利;孙银萍
【作者单位】徐州市三新供电服务有限公司邳州分公司综合管控中心
【正文语种】中文
【中图分类】TM564.8
【相关文献】
1.农村低压电网漏电保护器的配置意见
2.农村低压电网漏电保护器的合理配置
3.农村低压电网漏电保护器的合理配置
4.农村低压配电网接地系统改造及漏电保护器合理设置之我见
5.农村低压电网漏电保护器的合理配置
因版权原因，仅展示原文概要，查看原文内容请购买。

漏电保护器的选择和使⽤漏电保护器的选择、使⽤和维护我国农村低压电⽹的绝缘⽔平较低，泄漏电流较⼤。

因此，为了保护电⽹可靠运⾏，保证多级保护的选择性，下⼀级漏电保护动作电流应⼩于上⼀级漏电保护动作电流，各级漏电动作电流应有1.2～2.5倍的级差。

第⼀级漏电保护器（总漏保）应安装在配电变压器低压侧主⼲线出线端，该级保护的线路较长，叠加的泄漏电流较⼤。

其漏电动作电流在未完善多级保护时，最⼤不得超过100mA,在完善多级保护时，其漏电动作电流最⼤不得超过300mA。

第⼆级漏电保护器（中级漏保）应安装在各分⽀线的出线端，由于被保护线路较短，泄漏电流相对较⼩，其漏电动作电流应介于上、下级保护的漏电动作电流之间，⼀般取30～75mA。

第三级漏电保护器(⼜称末级保护)⽤于保护⽤电设备及⼈⾝安全，被保护线路短，泄漏电流⼩，⼀般不超过10mA，漏电动作电流应按⼈体触电摆脱电流值(10～20mA)选择，不应⼤于30mA，⼀般取15～30mA。

概念：在低压电⽹中，当⼈⾝发⽣单相触电或家⽤电器设备对地漏电时，能够在规定时间内⾃动完成切断电源的装置，称为漏电保护器或漏电⾃动开关。

家庭⽣活⽤电⼀般为单相，在家庭⽣活⽤电中，装设单相漏电保护器是防⽌⼈⾝单相触电和保护家⽤电器设备安全运⾏最重要的技术措施之⼀家⽤漏电保护器（末级漏保）的选择和使⽤1．必须选⽤符合国家技术标准的产品⽬前市场上的单相漏电保护器都属电流型的。

1987年7⽉1⽇颁布实施的国家标准GB6829-86《漏电电流动作保护器》，对电流型漏电保护器产品的技术条件和试验⽅法提出了具体的要求。

同年国家机械委发⽂规定，对漏电电流动作保护器实⾏强制安全认证制度，该⼯作由中国电⼯产品认证委员会负责组织实施。

安全认证合格的产品将给企业发放⽣产许可证。

故⽤户在选购家⽤单相漏电保护器时，必须选⽤符合BG6829⼀86且经过安全认证的产品。

这种产品在⼚家的产品使⽤说明书上会印有“通过中国电⼯产品认证委员会安全认证，证书号××××××，符合标准：BG6829⼀86”等内容的说明。

农村漏电保护方案在功能和使用上，漏电保护器简单易用。

尽管漏电保护器有许多优点，但在农村，我们还需要更多的保护来确保安全。

这篇文章将向您介绍一些农村漏电保护方案，这些方案可以在没有完全接地的条件下，仍然有效地保护您的电气设备和家庭。

安装漏电保护器从技术上讲，漏电保护器只能在完全接地的条件下正常工作。

在农村，由于地面电阻较高，接地不完全会影响漏电保护器的正常工作。

为了保护在农村安装的漏电保护器，我们需要采取一些额外的措施。

第一个解决方案是将漏电保护器安装在接近集成地下水的地方。

因为地下水具有良好的导电性，安装在这样的地方可以提高漏电保护器的接地效果。

在农村，这个方法更加有效，因为地下水更容易被发现。

如果无法接近地下水，第二个解决方案是创建一个接地极。

接地极是一种通过金属钉将电路的接地电极引入地中的方法。

接地极从地面到土层，通过电阻作为中间层来接地。

在农村，接地极是一种常见的接地方法，因为它能够在许多不同类型的土层中发挥作用。

漏电保护器的可靠性和使用建议在安装漏电保护器之前，请检查电线的质量。

安装漏电保护器时必须确保电线的周围没有裂口或破损。

如果电线质量不高，就算安装了漏电保护器，它也可能会引起电气火灾。

另外，安装漏电保护器应按照说明书上的要求进行。

在保护线路时，必须为每个线路单独安装漏电保护器。

同时，一条线路上不能安装两个或更多的漏电保护器，否则可能会降低漏电保护器的可靠性。

此外，也需要按照说明书上的要求定期检查漏电保护器的状态，以确保其正常工作。

线路熔断器的应用在农村，线路熔断器也是一种常见的保护电线的方法。

线路熔断器是一个快速自动开关，当电路中短路或过载时，它会自动切断电源，保护其后面的设备。

线路熔断器中普遍运用的是铜熔断线，当短路或过载发生时，铜线会瞬间熔断，以保护电气设备。

线路熔断器不同于漏电保护器，它不能防止因绝缘故障等原因导致的漏电事故。

但是，通过与漏电保护器合作，线路熔断器能够为电路提供更全面的保护。

农村低压电网漏电保护器的合理配置一、引言随着农村经济的不断发展，农民家庭用电量也越来越大，低压电网的用电负荷越来越大，而且电气设备设施老化，维修不及时等问题时有发生。

在此情况下，如何保证农村低压电网的安全运行，预防触电事故的发生，成为了每个电力工作者都需要思考和解决的问题之一。

在农村低压电网中，漏电保护器是保障电气设备和人身安全的重要设备之一。

然而，随着社会的发展和技术的不断进步，低压电网中漏电保护器的应用也遇到了一些问题。

本文将从农村低压电网漏电保护器的合理配置方面进行探讨。

二、农村低压电网漏电保护器的作用漏电保护器是一种电气保护装置，主要用于预防触电事故的发生，保护人身安全。

漏电保护器可以检测用电回路中是否存在漏电现象，并在发现漏电时自动切断电源，避免触电事故的发生。

漏电保护器主要适用于家庭、公共场所、商业和工业等各个领域的电气设备中。

在农村低压电网中，漏电保护器的作用更加重要。

由于农村低压电网的用电负荷主要来自于生产设备和家庭用电，而生产设备的安全运行和维护是农村经济发展的关键之一。

因此，农村低压电网中的漏电保护器可以有效地预防生产设备和家庭用电中的触电事故，保障人身和设备的安全。

三、低压电网漏电保护器的配置方式针对农村低压电网，漏电保护器的配置方式应根据具体情况而定。

在确定漏电保护器的配置方式时，主要需要考虑以下因素：1. 用电量和用电负荷农村低压电网的用电负荷主要来自于生产设备和家庭用电。

生产设备的用电量相对于家庭用电较大，而且生产设备的负荷变化也较大。

因此，在农村低压电网中配置漏电保护器时，需要针对不同用电量和用电负荷进行分类配置。

一般来说，用电负荷较大的生产设备应单独设置漏电保护器，以保证设备运行稳定。

家庭用电可根据房屋面积和用电器具数量进行配置。

如果家庭用电器具数量较多，可以将漏电保护器安装在总电源上。

如果用电器具数量较少，则可以在每个用电回路上配置漏电保护器。

2. 用电环境和用电器具类型农村低压电网的用电器具类型比较多，而且用电环境相对较为复杂。

漏电保护器的配置和选用我们应该结合我国农村低压电网的现状，既要做好安全用电防护工作，减少触电事故，又要提高电网供电的可靠性，这是对漏电切断保护提出的全面要求。

事实已经证明：采用漏电保护器分级保护方式是实现上述要求的根本途径，也是我国漏电保护发展的必然趋势。

根据我国低压电网的供电方式、经济条件和漏电保护器的生产等情况，在低压电网中采用两极漏电保护方式是可行的，也是最有效的。

首先应加大末级漏电保护器的安装率和投运率，末级保护以防止直接接触触电为主要目标，各自保护面小，不干扰其他用户。

城乡家庭进户线处和人们广泛接触使用的移动式电气设备、电动工具等都应选用额定漏电动作电流不大于30mA的高灵敏度、快速型漏电保护器。

对单相用电户选用的漏电保护器还应具备过电压保护功能，用于防止当出现三相四线制总零线发生断线和接户线错接成380V线电压时，产生的异常过电压损坏家用电器。

最好选用带漏电、过压、过载短路保护功能的保护器，这样，单相用电户的所有异常情况都能受到保护。

对发生触电后会产生二次性伤害的场所，如高空作业或河岸边使用的电气设备等，可装设漏电动作电流为10mA的快速型漏电保护器。

第二级保护为系统总保护或分支保护。

这一级保护器可装设于配电变压器低压出线处或各分支线的首端，其保护范围为低压电网的主干线（或分支线）、下户线和进户线，同时也作为末级漏电保护器的后备保护。

其额定漏电动作电流应根据被保护线路和设备实际漏电流来确定。

这两级触漏电保护器构成了一个漏电分级保护网，第一级保护器对一些条件恶劣而触电危险性较高的场合提供了直接接触的保护;第二级保护器扩大了漏电保护覆盖面，提高了整个低压电网的安全水平。

两级保护之间应合理配合，其漏电动作电流和动作时间应有级差。

建议考虑上级漏电保护器的额定漏电电流为下一级额定漏电电流的2.5～3.0 倍，上一级漏电保护器的动作时间较下一级动作时间增加一个动作级差，约为0.1～0.2s左右。

变压器保护整定中的低压侧漏电保护配置要点在变压器保护系统中，低压侧漏电保护是一项十分重要的配置。

它可以有效地保护变压器和系统设备免受漏电故障的影响，确保电气安全运行。

本文将介绍变压器保护整定中低压侧漏电保护的配置要点。

首先，低压侧漏电保护的作用在于及时检测电气设备中的漏电故障，并迅速切断电源，以防止漏电故障扩大。

因此，配置低压侧漏电保护时，应考虑以下几个要点：1. 选择合适的漏电保护器类型在低压侧漏电保护器的选择中，应根据实际情况来确定使用的类型。

常见的漏电保护器类型有电流式漏电保护器（RCD）和残余电流动作式断路器（RCBO）。

对于变压器保护，一般选用残余电流动作式断路器，因其既能实现漏电保护，又兼具过载和短路保护的功能。

2. 设置合理的动作电流低压侧漏电保护器的动作电流设置直接影响到漏电故障的检测和切除速度。

一般情况下，动作电流应设置在漏电电流的30%~50%之间。

如果设置过高，将导致误动作增多；如果设置过低，可能无法及时切断电源，无法实现良好的保护效果。

因此，在配置低压侧漏电保护器时，需要根据实际情况和设备的额定电流来确定合理的动作电流。

3. 正确接线低压侧漏电保护器的接线也是配置要点之一。

在接线时，应确保保护器与主开关和负荷之间的连接正确可靠。

保护器的线路连接应牢固，接触良好，不得出现接触不良、松动或烧损等现象。

此外，还需要注意漏电保护器的接线顺序，避免接错导致保护功能无法发挥。

4. 定期检测和维护配置低压侧漏电保护器后，定期检测和维护也是非常重要的。

应定期进行功能测试，确保保护器能够正常工作。

同时，还应定期清洁保护器的接线端子，排除电气设备中的灰尘和杂质，保证接触良好。

总之，低压侧漏电保护在变压器保护系统中起着至关重要的作用。

在配置过程中，我们需要选择合适的漏电保护器类型、设置合理的动作电流，并确保正确可靠的接线。

此外，定期检测和维护也是必不可少的。

只有在满足这些配置要点的前提下，才能确保低压侧漏电保护的有效工作，保证变压器和系统设备的安全运行。

漏电保护器的配置及定值的选择孙凤礼河北省昌黎供电局（066600）一、漏电保护器的安装配置方式在农电安全管理中多级保护方式的安装大体有以下几种：第一，同时安装三个级别的保护，即：总保护装在配变的总配电箱或配电室内称为一级保护；装在分路或分支以及接户线上的保护称为二级保护；装在每个用户的场院、室内的保护称为三级保护。

第二，同时安装两个级别的保护，即：一级保护和二级保护同时在一个用电箱安装使用。

第三，同时安装总保护和用电户的保护，即：一级和三级保护来配合。

经过实际的安装使用运行情况看，三个级别的保护同时安装固然好，但是投资太大。

如果整定动作电流值选的不好，配合不适当势必造成有的误动作，有的越级跳闸，有的三个级别的保护同时跳闸等现象，造成不应有的事情发生。

多级保护安装方式的第二种，同时安装一级保护和二级保护、二级保护装在分路或分支以及接户线上，一级保护又可作第二级保护的后备保护，大大提高了安全的可靠性和供电可靠性，这种保护方式的安装可以使用但是也有不足之处．当某一分支和某一接户线安装了二级保护，由于分支和接户线所带负荷的不断增加，使安装的二级保护客量小了，就存在着保护器超负荷烧毁的问题，势必要进行二次投资。

为了克服以上的不足，采用了多级保护方式的第三，即一级保护和三级保护相配合，组成两级保护。

对于某一个村来说安装用户的三级保护，村里一共有多少户，就安装多少三级保护，虽然量较大，用得资金较多，但是随着人们生活的不断提高大部分的农村用户拿出15至20元，给自己的家中安装一台三级保护是不成问题的。

对于农村的季节水利专用配变的保护、可采用安装一级总保护的方式进行全面保护，因为一个配变的供电区是有限的，而且所带负荷都是电机．出了毛病好查找，我们认为就没有必要安装电动机的单相保护了，装一级总保护就行了，这也节省了开支。

二、保护器动作电流整定值的选择保护器动作电流整定值的选择，与保障人身安全和电网稳定运行有直接关系。
