MT温控器说明书完整版

温控器说明书温控器说明书1. 简介温控器是一种用于控制温度的设备，能够自动感知环境温度，并根据设定的温度范围进行自动调节。

本说明书将介绍温控器的基本功能、特点以及使用方法。

2. 功能特点- 温度感知：温控器能够准确感知环境温度，并将温度数据实时反馈给用户。

- 温度调节：用户可以通过温控器设定温度范围，温控器会根据设定值进行自动调节。

- 显示屏：温控器配备了一个清晰的显示屏，用于显示当前温度和设定的温度范围。

- 定时功能：温控器支持定时功能，用户可以预先设置温度调节时间，方便根据需求灵活调整。

3. 使用方法3.1 查看当前温度步骤：1. 打开温控器电源。

2. 查看温控器显示屏上方的当前温度数字。

3.2 设定温度范围步骤：1. 按下温控器上的设定按钮，进入温度设定模式。

2. 在显示屏上使用调节按钮，设定所需的最低和最高温度。

3. 确认设置后，按下设定按钮以保存设定值。

3.3 手动调节温度步骤：1. 按下温控器上的调节按钮，进入手动调节模式。

2. 使用调节按钮，逐步调整温度。

3. 调整完成后，等待温控器自动稳定温度。

3.4 使用定时功能步骤：1. 按下温控器上的定时按钮，进入定时设定模式。

2. 使用调节按钮，设定所需的定时时间。

3. 确认设置后，按下定时按钮以启动定时功能。

4. 安全注意事项为了确保安全使用温控器，请注意以下事项：- 请确保在使用温控器时，电源连接良好，没有松动或损坏的情况。

- 请勿将水或其他液体溅入温控器内部，以免引发短路或其他安全问题。

- 请勿在温控器上放置易燃物品或其他有潜在危险的物品。

- 请定期检查温控器的电源线是否损坏，及时更换以避免意外发生。

5. 常见问题解答5.1 温控器显示屏不亮或显示异常怎么办？- 请检查温控器的电源是否已连接，以及电源线是否损坏。

- 如以上情况均无问题，请联系售后服务中心进行维修。

5.2 温控器无法自动调节温度怎么办？- 请检查温控器的温度传感器是否正常工作。

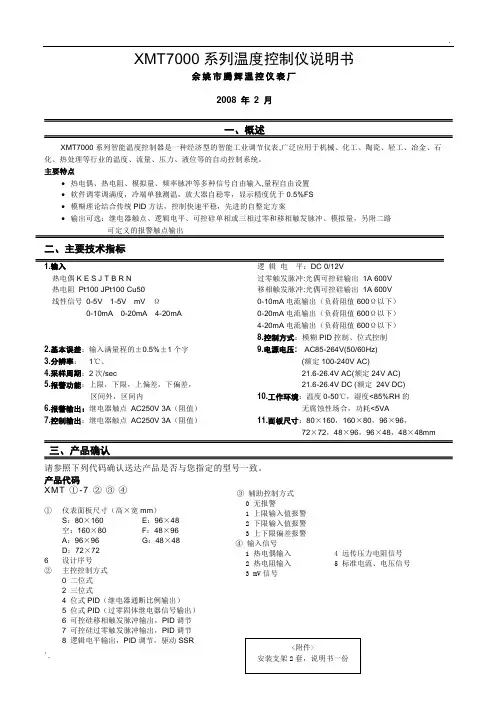

XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

主要特点•热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置•软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS•模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案•输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出1A 600V热电阻Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出1A 600V线性信号0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±0.5%±1个字9.电源电压:AC85-264V(50/60Hz)3.分辨率：1℃、(额定100-240V AC)4.采样周期：2次/sec 21.6-26.4V AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差，21.6-26.4V DC (额定24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH的6.报警输出：继电器触点AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。

MTC-5080 微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜、风机等功能，适用于对冷库温度的控制。

主要功能温度测量、显示、控制；温度校正；制冷、化霜、风机控制输出；温度超限、超量程及传感器故障报警等。

规格尺寸◇前面板尺寸：100（长）*51(宽)（毫米）◇安装开孔尺寸：92（长）*44（宽）（毫米）◇整机尺寸：100（长）*51(宽)*(深)（毫米）◇传感器线长：2 米（含探头长度）技术参数◇工作电压：220VAC±10% 50HZ/60HZ◇测控温度范围：-50℃~50℃◇测温精度：±1℃显示分辨率：0.1℃◇制冷、化霜、风机输出触点容量：3A/220VAC◇传感器类型：NTC（10Ω /25℃,B 值 3435K）◇工作环境温度:0℃~60℃◇工作环境湿度:20%~85%不可结露面板示意图用户菜单系统菜单用户菜单设置：在运行状态下，按住“设置/查看”键持续 5 秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。

进入用户菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。

系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续 5 秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置(可循环操作)。

进入系统菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。

参数指示灯全灭。

在参数设置状态下按住“设置/查看”键持续 3 秒以上或 30 秒内无按键动作，则退出参数设置状态。

用户菜单查看：在运行状态下，按住“设置/查看”键持续 3 秒至“开机温度”指示灯亮时，并按下下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作）,相应的参数指示灯亮。

XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差， DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。

温控设备使用方法说明书一、产品概述本设备是一种用于控制温度的电子设备，适用于各种需要温度控制的场合。

该设备具有精度高、操作简便等特点，可广泛应用于工业生产、实验室等领域。

二、产品特性1. 精确控制：本设备采用高精度的温度传感器和控制芯片，能够实时感知环境温度，并根据设定的参数实现精准控制。

2. 多功能显示：设备面板配备液晶屏幕，能够显示当前温度、设定温度以及操作状态和故障码等信息。

3. 安全可靠：设备具备过温保护功能，在温度超过设定范围时会自动切断电源，确保设备和环境的安全。

4. 高效节能：设备采用先进的节能技术，在达到设定温度后能够自动切换到低功耗模式，保证节能效果。

5. 多种控制模式：本设备支持多种控制模式，可根据实际需求选择恒温、程序、循环等模式。

三、产品使用说明1. 设备安装：将本设备放置在平坦的表面上，确保通风良好，不与其他热源或易燃物接触。

保持周围环境清洁，避免尘埃或异物进入设备内部。

2. 设备连接：将电源线插入交流电源插座，并确保电源电压与设备要求相符。

设备须连接地线以确保安全。

3. 设备开机：将电源开关打开，设备将进入待机状态。

此时，液晶显示屏会显示当前室温。

4. 设备设置：按照设备使用场合的需要，通过屏幕上的按键进行参数设置。

根据具体说明书的内容，选择控制模式、设定温度、运行时间等参数。

5. 设备运行：确认参数设置无误后，按下启动键，设备将开始工作，并根据设定的温度进行自动控制。

6. 设备维护：定期清洁设备表面和内部，避免灰尘和杂质影响设备性能。

如发现设备出现故障，请及时断电并联系维修人员处理。

四、注意事项1. 请勿将设备长时间暴露在高温、潮湿或有腐蚀性气体的环境中，以免损坏设备。

2. 设备应放置在儿童无法触及的地方，以防不慎操作或触碰设备。

3. 设备故障时，请勿擅自拆卸修理，应联系售后服务中心或专业维修人员进行处理。

4. 设备在长时间不使用时，应断开电源并妥善保存，以延长设备寿命。

XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。

·清楚显示器上的污渍请用软布或绵纸。

·显示器易被划伤，禁止用硬物擦洗过触及。

·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。

一、主要技术指标1.1 输入热电偶S R B K N E J T热电阻Pt100 JPt100 Cu501.2 基本误差: 输入满量程的±0.5%±1个字1.3 分辨率：1℃0.1℃1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6 报警输出：继电器触点AC250V 3A（阻性负载）1.7 控制方式：模糊PID控制、位式控制1.8 控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A 600V移相触发脉冲:光偶可控硅输出1A 600V1.9 电源电压: AC85-264V(50/60Hz)21.6-26.4V AC(额定24V AC)21.6-26.4V DC(额定24V DC)1.10 工作环境：温度0-50℃，湿度&lt;85%RH的无腐蚀性场合，功耗&lt;5VA1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码：X M T ①- 7 ②③④-⑤⑥～⑦①仪表面板尺寸（高×宽mm）S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出：0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出，PID调节7过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431 K 0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。

通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)第 2 页一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：2、温度控制器根据JB/T9236-2019《工业自动化仪表产品型号编制原则》的要求产品命名如下：第 3 页第 4 页二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V或4~20mA）输出。

M T温控仪使用说明书 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年 2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出 1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±0.5%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec 21.6-26.4V AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差，21.6-26.4V DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。

FOTEK台湾阳明电机MT系列FUZZY+PID温度控制器台湾阳明电机股份有限公司（FOTEK CONTROLS CO.LTD）成立于1985年，是台湾自动化领域规模最大、品牌最著名的公司之一，擅长开发、生产各类民用传感与控制器材，主要产品有温度控制器、计数器、计时器、光电开关、接近开关、固态继电器、各种控制与保护器、磁簧开关等等。

FOTEK产品以优质可靠、规模经营、物美价廉著称，不仅在竞争激烈的台湾市场始终保持数一数二的市场占有率，而且被众多欧美著名品牌选为OEM加工合作伙伴，大量出口欧美亚等海外市场。

FOTEK近期正式推出的MT系列FUZZY（模糊智能）+PID温度控制器（产品图片见本刊内页彩色广告插页），性能稳定可靠，操作简单方便，控制精度可达到0.1~0.2度，代表了台湾本土自动化品牌在温度控制领域所能达到的最高水平，同时价格非常有竞争力，因而深受市场特别是大陆、台湾市场的瞩目。

为了让用户尽快了解MT系列FUZZY（模糊智能）+PID温度控制器，我公司根据大陆部分用户对MT系列的实践经验，结合MT系列原以英文、繁体字注释为主的使用说明书，重新编写、整理了有关使用说明，以符合大陆用户的阅读习惯。

我们欢迎读者来信、来电指教。

现将主要内容摘录如下：一、MT系列FUZZY+PID温度控制器基本参数、特性面板显示：双层4位数，红色液晶显示屏。

．温度显示范围：-99至19990C。

．输入：K/J/PT可选．15种报警模式可选．RS-485通讯可选．控制输出：电压12V/50mA．显示精度：满刻度的0.1%+1个数字位．控制方式：PID+模糊智能调节或ON/OFF控制．使用环境温度：-100C至+75 0C．使用相对湿度：25%至85%RH．工作电压：90至265V AC 50/60HZ．P比例带范围：0—999．I积分时间范围：0—3999秒．D微分时间范围：0—3999秒．报警范围：-99—999．显示值取样时间：0.1秒二、、如何进行温度报警值、上限值的设定和锁定1、设定步骤：控温状态下，按键3秒——显示LCK——输入“0”进入“解锁或无锁定”状态——按键3秒——显示LCK——可选择输入“1”或“2”进行分别设定：A、如选“1”——按键——显示SLH，可直接设定温度上限值（即SV值）B、如选“2”——按键——显示AL1报警值设定——按键——显示AL2报警值设定——按键——显示SLH，可设定温度上限值（即SV值）2、锁定步骤：SV值设定后，按键3秒——显示LCK——输入“3”进行温控器锁定，经此设定后，所有SV、AL设定值被锁定，可防止非授权人员对设定值的更改；如果要重新设定，需要先运行解锁步骤。

XMT 双通道温控器调试说明第一通道参数设置区：按CH1键（SET)键3秒进入代码符号名称设定范围说明出厂值现场设定0 SU1 给定值范围DIL、DIH决定100.0 101 SC1 传感器误差修正±20.0 传感器的误差修正值02 AL1 第一报警为上下限报警时量程范围由P-SL、P-SH决定；为上下偏差报警时为0~50.0第一报警设定值报警功能可按ALP参数设置200.0 203 P1 比例带0~200.0 其决定了系统比例增益的大小，P越大，比例的作用越小，过冲越小，但P太大会增加系统到达目标的时间设置P=0，仪表转换为二位式控制状态15.0 04 I1 积分时间0~2000S 设定积分时间，以解除比例控制所发生之残余偏差，太大会延缓达到平衡的时间，太小会产生波动2405 D1 微分时间0~200S 设定微分时间，以防止输出的波动，提高控制的稳定性306 T1 继电器比例控制周期2~120S 执行器动作一次的时间，时间越短，控制效果越好，当仪表为继电器输出时，时间太短会使继电器动作频繁，缩短其使用寿命，二位式控制时无意义207 HY1 主控及报警回差0.1~50.0 执行器打开或关闭之间的死区避免执行器频繁动作、PID控制1.08 A T1 自整定0：功能关闭1：功能打开0第二通道参数设置区：按CH2键（◀）键3S进入9 SU2 给定值100.0 6010 SC2 传感器误差修正011 AL2 第一报警200.0 4012 P2 比例带15.0 013 I2 积分时间24014 D2 微分时间3015 T2 继电器比例控制周期2016 HY2 主控及报警回差 1.017 A T2 自整定0第三设置区：同时按CH1+CH2键（SET+◀)键3S进入18 LOCK密码锁0~50 为0时，允许修改，否则，禁止修改参数019 SN 输入类型0~1 详见《四、量程范围》20 DP 小数点位置0~1 Dp=0时小数点在个位不显示dp=1时小数点在十位121 DIL 设定下限起点到DIH 设定仪表最低量程起点按需设定22 DIH 设定上限DIL到满量程设定仪表最高量程终点23 ALP 报警功能设置0~4 0不报警1上限报警2下限报警3上偏差报警4下偏差报警。

操作说明书1.“舒适模式”和“日/周计划”模式温控器正常工作时处于预定的日计划或周计划模式下，按照预设的时间段工作。

如果某个预设时段的目标温度设为“oF”，则该时段停止加热，且屏幕关闭。

当温控器运行在日/周计划时，按【】键可以临时关闭加热，此时屏幕熄灭，直至下一个目标温度不为“oF”的时段来临，温控器会自动开启。

在屏幕熄灭状态下，按【】键可临时启动“舒适模式”，温控器按照舒适模式预设的目标温度运行，4小时后自动返回日/周计划模式。

自动返回的时间可在后台管理界面中设定，范围1~99小时。

2.解除锁定：温控器默认处于锁定状态（显示“”图标），在对温控器进行除设定时间以外的操作时，将提示输入4位密码。

按【】【】键调节当前位的密码（0~F），按【】切换到下一位，按【】键确定。

密码正确后，温控器解除锁定（“”图标消失），否则将返回并保持锁定状态。

解除锁定后，无按键操作30秒后会自动重新锁定，也可长按【】键手工锁定。

3.切换工作模式：在解锁后，按【】键可在“舒适”“日计划”“周计划”三种模式之间切换，按【】确定。

当温控器被切换到“舒适”模式时，将一直以预设的舒适温度运行，无法停止。

可按【】【】键调节舒适模式的目标温度，按【】确定。

当温控器切换到“日计划”或“周计划”时，可按【】键调节日计划或周计划的时段和温度，详见下节。

4.日计划时段和温度设置在已解锁且处于日计划模式下（即使屏幕熄灭也可设置），按【】键可调节日计划设置。

首先是时间栏显示00:00，设定温度闪烁，可按【】【】键调整从00:00开始的目标温度，目标温度设为oF 表示该时段关闭加热。

调整温度后按【】键，时间栏闪烁，可设定下一时段的起始时间；再按【】键，设定温度闪烁，可设定该时段的目标温度。

如上循环，直至将时段起始时间设为24:00，表示全天时段设定完成。

按【】键保存设定并返回。

5.周计划时段和温度设置在已解锁且处于周计划模式下（即使屏幕熄灭也可设置），按【】键可调节周计划设置。

温控器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：0755-2953 9395技术支持：田工①安装尺寸：○2连接方法：输出插座电源输入探头插孔指示灯状态说明：WORKING指示灯为工作指示灯，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。

SET指示灯为设置指示灯，长亮表示在设置状态。

开启或关闭温控器：温控器通电后默认是开机状态。

在关机状态下按"POWER"键一次可开启温控器，在开机状态下，按住"POWER"键3秒以上，可关闭温控器。

◆设定控制温度：在待机状态下按"SET"键一次进入控制温度设置,按"UP"或"DOWN"键调整,按住"UP"或"DOWN"键三秒不放进入快速调整模式.再按"SET"键一次回到待机状态.※启动和关闭定时：在待机状态下按"POWER"键一次，启动定时输出，再按"POWER"键一次可关闭定时输出，屏幕交替显示OFF和当前温度。

设置控制参数：按住"SET"键三秒不放进入控制参数设置,按"UP"或"DOWN"键选择要调整的菜单,再按"SET"键一次进入相应的控制参数设置状态,按"UP"或"DOWN"键调整需要修改的控制参数,调整好后按"POWER"键退出,或系统延时5秒退出菜单代码说明：菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃AT 定时关闭输出 （选配功能） 分钟◆温控器工作模式设置：温控器可以设定为制冷模式，也可以设定为加热模式。

使用手册第四版输入正确会出现以下图标1.1预期用途 (8)1.2版本信息 (8)1.3质保详情 (8)1.4退货信息 (8)1.5模具主产品或系统的移动或转售 (8)1.6版权 (9)1.7计量单位和换算系数 (9)1.8商标和专利 (10)第2章全球支持 (11)2.1生产基地及各办公室 (11)2.2国际代表处 (11)第3章安全 (13)3.1简介 (13)3.2安全隐患 (14)3.3操作危险 (17)3.4一般安全标识 (19)3.5缆线检查 (20)3.6锁定安全 (21)3.7电气锁定 (22)3.7.1 电气锁定 (23)3.8处理 (24)3.9MT/MT2 温控器用户风险 (25)第4章概述 (26)4.1规格 (27)4.2TMXL/MT 兼容性 (27)4.3模具连接 (28)4.4温控器电源 (28)4.5噪声滤波器选项 (28)4.6“打开“和”关闭“ (28)4.6.1 打开温控器 (28)4.6.2 关闭单独模块 (28)4.6.3 关闭整个温控器 (28)4.6.4 关闭单一控制区 (29)4.7温控器机柜 (29)4.7.1 温控器模块 (30)4.8MT温控器工作原理 (31)4.8.1 设置Ramp功能（开/关） (31)4.9程序菜单 (32)第5章设置 (33)5.1介绍 (34)5.2为温控区编号 (35)5.3设定温度单位 (37)5.4更改温控区PID特性 (39)5.6设置加强值 (43)5.7设置备用值 (45)5.8调节温度范围 (47)5.8.1警告和报警范围 (47)5.9接地故障检测设定 (49)5.10熔融体泄漏检测 (51)5.11感温线故障响应设置 (53)5.12限制访问手动、备用或加强 (55)5.13手动、备用或加强模式的外部报警 (57)5.14语言设置 (59)5.15设置温控器所需的温度 (60)第6章操作 (61)6.1运行模式 (61)6.2关闭模式（单个区域） (62)6.3关闭模式（单个模块） (62)6.4手动模式 (63)6.5手动模式-功率设置 (64)6.6从动模式 (65)6.7备用和加强模式 (67)6.7.1 备用–整个机箱 (67)6.7.2 加强-- 整个机箱 (67)6.7.3 备用或加强模式不可用 (67)6.8备用模式—单一温控区 (68)6.9退出备用模式 (69)6.10加强模式—单一温控区 (70)6.11更改设定温度（自动或手动） (71)第7章维护和保养 (72)7.1维修温控器 (72)7.2恢复出厂设置并重新校正 (73)7.2.1 出厂设置 (74)7.2.2 校准准备 (74)7.2.3 校准顺序 (74)7.2.4 M.Dis 选项 (75)7.3保险丝和过电流保护 (76)7.3.1风扇 (76)7.3.2 温控卡 (77)7.3.3负载电源 (77)7.3.4输出端保险丝：HRC高速 (77)7.3.5 输入端保险丝：表面贴装快速熔断Surface-Mount Quick-Blow (77)第8章故障诊断 (78)8.1单张温控卡诊断 (78)8.2其他可能的故障情况 (80)8.2.1快速温度波动 (80)8.3移除模块 (80)第9章接线详情 (81)9.1单相电源电缆 (81)9.2三相诊断 (82)9.2.1五线星形380VAC (82)9.2.2将电源接线板设置为星形配置 (83)9.2.3四线Delta 240V (84)9.2.4将电源接线板设置为三角形配置 (85)9.3过滤选项 (86)9.4警报输出 (86)9.5标准模具连接 (87)9.5.1MT-02-02 (87)9.5.2英国和欧洲的MT-02-02 (87)9.5.3印度的MT-02-02 (88)9.5.4北美的MT-02-02 (89)9.5.5MT-04-04 (90)9.5.6MT-06-06 (91)9.5.7MT-12-12和MT-18-xx (92)9.5.8英国和欧洲的MT-12-12和MT-18-xx (92)9.5.9北美的MT-12-12和MT-18-xx (94)索引------------------------------------------------------------------------ I表格目录表1-2 计量单位和换算系数 (11)表3-1 安全隐患 (17)表3-2 安全标志 (21)表3-3 能量形式、能量来源和一般上锁指南 (25)表4-1 规格 (29)表5-1 出厂设置 (36)表7-1 恢复出厂设置 (76)表7-2 风扇保险丝 (79)表7-3 负载电源险丝 (79)表7-4 输出端电源险丝 (79)表7-5 输入端电源险丝 (79)表8-1 警报情况 (80)表9-1 单相供电电缆的电缆标记(MT 02 02) (83)表9-2 电缆标记五线星形 (84)表9-3 电缆标记四线星形 (86)表9-4 HAN4A 针脚连接 (88)表9-5 针脚配置，适用于英国和欧洲的MT 02 02 (89)表9-6 针脚配置，适用于印度的MT 02 02 (90)表9-7 针脚配置，适用于北美的MT 02 02 (91)表9-8 针脚配置，适用于MT 0 4 0 4 (92)表9-9 针脚配置，适用于MT 0 6 0 6 (93)表9-10 针脚配置，英国和欧洲的MT 12 12 和MT 18 xx (95)表9-11 针脚配置，北美的MT 12 12 和MT 18 xx (插头1) (96)表9-12 针脚配置，北美的MT 12 12 和MT 18 xx (插头2) (97)图像目录图3-1 注塑机的危险区域 (16)图4-1 MT温控器 (28)图4-2 MT2温控器 (28)图4-3 MT菜单 (34)图4-4 MT2菜单 (34)图7-1 温控卡各保险丝位置 (78)图9-1 连接蓝色箭头所示的空档位置 (85)图9-2 安装三通连杆 (85)图9-3 拆除中性线-蓝色箭头所示位置 (87)图9-4 安装三个双向连杆 (87)图9-5 HAN4A连接器 (88)图9-6 Harting Han 10 A®插件，适用于MT-02-02 (89)图9-7 Harting Han 10 A®型框尺寸 (89)图9-8 MT-02-02的Harting Han 16 E®插件 (90)图9-9 Harting Han 16 E®型框尺寸 (90)图9-10 MT-02-02的Harting Han 10 E®插件 (91)图9-11 Harting Han 10 E®型框尺寸 (91)图9-12 MT-04-04插件 (92)图9-13 MT-04-04型框尺寸 (92)图9-14 MT-06-06插件 (93)图9-15 MT-06-06型框尺寸 (93)图9-16 MT-12-12和MT-18-xx的插件 (94)图9-17 英国和欧洲的MT 12 12 和MT 18 xx 型框尺寸 (95)图9-18 MT-12-12 和MT-18-xx的插件inserts (插头1和插头2) (96)图9-19 北美的MT 12 12 和MT 18 xx 型框尺寸 (97)第1章介绍本手册的目的是帮助用户安装连接、操作和维护MT和MT2控制器。
