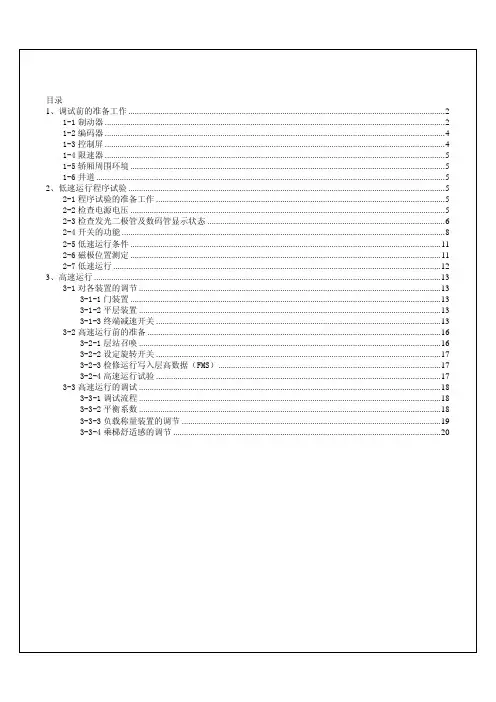

目录1、调试前的准备工作 (2)1-1制动器 (2)1-2编码器 (4)1-3控制屏 (4)1-4限速器 (5)1-5轿厢周围环境 (5)1-6井道 (5)2、低速运行程序试验 (5)2-1程序试验的准备工作 (5)2-2检查电源电压 (5)2-3检查发光二极管及数码管显示状态 (6)2-4开关的功能 (8)2-5低速运行条件 (11)2-6磁极位置测定 (11)2-7低速运行 (12)3、高速运行 (13)3-1对各装置的调节 (13)3-1-1门装置 (13)3-1-2平层装置 (13)3-1-3终端减速开关 (13)3-2高速运行前的准备 (16)3-2-1层站召唤 (16)3-2-2设定旋转开关 (17)3-2-3检修运行写入层高数据（FMS） (17)3-2-4高速运行试验 (17)3-3高速运行的调试 (18)3-3-1调试流程 (18)3-3-2平衡系数 (18)3-3-3负载称量装置的调节 (19)3-3-4乘梯舒适感的调节 (20)1、调试前的准备工作1-1制动器抱闸间隙调整摩擦片与制动面的间隙在出厂时己经初步设定好，原则上不应在安装现场有较大调整。
当间隙调整螺钉过度旋紧时，会导致电磁铁柱塞初始行程增大，导致吸引力不足而打不开制动臂。
图1-1A.当需要调整间隙时，应首先旋松间隙调整螺钉，然后在电磁铁通电状态下缓慢旋紧间隙调整螺钉，并用塞尺等工具进行间隙测量，使抱闸间隙为0.1mm-0.12mm，且每侧闸瓦上下摩擦片间隙均匀，满足要求时即应停止。
B.调整制动弹簧压紧螺丝，使弹簧长度符合曳引机上铭牌内容的要求。
C.制动监控开关调整a. 早期微动开关（1）初步调节微动开关调整螺钉如图1-2将微动开关调整螺钉旋松，直至来回手压微动开关触杆能够听到“滴答”的动作声音。
然后缓慢旋入微动开关调整螺钉，直至使微动开关恰好动作（发出“滴”一声轻响），此时再旋入约六角头部的1面（六角头部每圈6面），并将防松螺母紧固（如图1-3同法调节另一侧的微动开关调整螺钉。

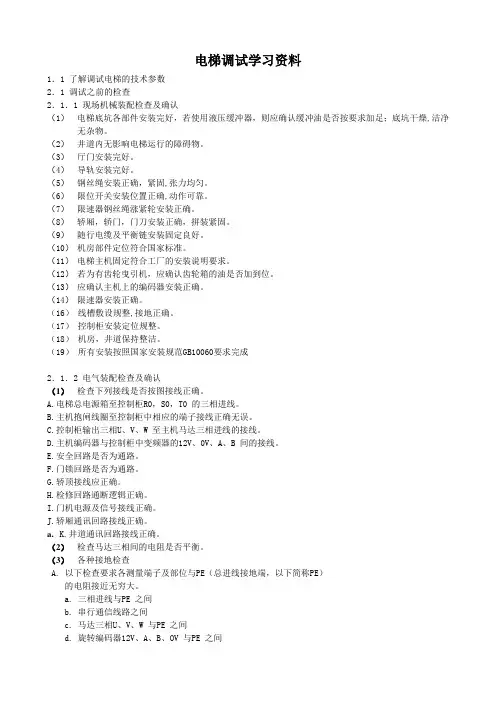

电梯调试学习资料1．1 了解调试电梯的技术参数2．1 调试之前的检查2．1．1 现场机械装配检查及确认（1）电梯底坑各部件安装完好，若使用液压缓冲器，则应确认缓冲油是否按要求加足；底坑干燥,洁净无杂物。
（2）井道内无影响电梯运行的障碍物。
（3）厅门安装完好。
（4）导轨安装完好。
（5）钢丝绳安装正确，紧固,张力均匀。
（6）限位开关安装位置正确,动作可靠。
（7）限速器钢丝绳涨紧轮安装正确。
（8）轿厢，轿门，门刀安装正确，拼装紧固。
（9）随行电缆及平衡链安装固定良好。
（10）机房部件定位符合国家标准。
（11）电梯主机固定符合工厂的安装说明要求。
（12）若为有齿轮曳引机，应确认齿轮箱的油是否加到位。
（13）应确认主机上的编码器安装正确。
（14）限速器安装正确。
（16）线槽敷设规整,接地正确。
（17）控制柜安装定位规整。
（18）机房，井道保持整洁。
（19）所有安装按照国家安装规范GB10060要求完成2．1．2 电气装配检查及确认（1）检查下列接线是否按图接线正确。
A.电梯总电源箱至控制柜R0，S0，T0 的三相进线。
B.主机抱闸线圈至控制柜中相应的端子接线正确无误。
C.控制柜输出三相U、V、W 至主机马达三相进线的接线。
D.主机编码器与控制柜中变频器的12V、0V、A、B 间的接线。
E.安全回路是否为通路。
F.门锁回路是否为通路。
G.轿顶接线应正确。
H.检修回路通断逻辑正确。
I.门机电源及信号接线正确。
J.轿厢通讯回路接线正确。
a.K.井道通讯回路接线正确。
（2）检查马达三相间的电阻是否平衡。
（3）各种接地检查A. 以下检查要求各测量端子及部位与PE（总进线接地端，以下简称PE）的电阻接近无穷大。
a. 三相进线与PE 之间b. 串行通信线路之间c. 马达三相U、V、W 与PE 之间d. 旋转编码器12V、A、B、OV 与PE 之间e. 变频器及制动单元上各信号端子及动力电端子与PE 之间f. 安全回路及门锁回路中的中间接线的端子与PE 之间g. 检修回路中的端子与PE 之间以上检查中若发现电阻值偏小，请立即检查，找出故障，修复后才能继续调试。

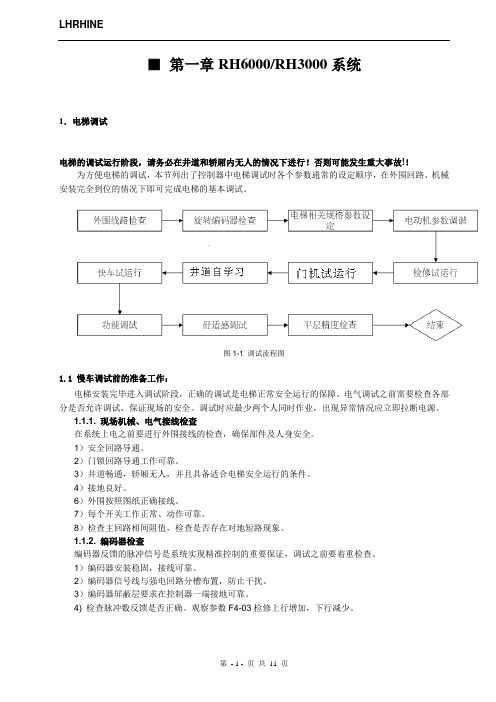

■第一章RH6000/RH3000系统1．电梯调试电梯的调试运行阶段，请务必在井道和轿厢内无人的情况下进行！否则可能发生重大事故!！为方便电梯的调试，本节列出了控制器中电梯调试时各个参数通常的设定顺序，在外围回路、机械安装完全到位的情况下即可完成电梯的基本调试。
图1-1 调试流程图1.1 慢车调试前的准备工作：电梯安装完毕进入调试阶段，正确的调试是电梯正常安全运行的保障。
电气调试之前需要检查各部分是否允许调试，保证现场的安全。
调试时应最少两个人同时作业，出现异常情况应立即拉断电源。
1.1.1. 现场机械、电气接线检查在系统上电之前要进行外围接线的检查，确保部件及人身安全。
1）安全回路导通。
2）门锁回路导通工作可靠。
3）井道畅通，轿厢无人，并且具备适合电梯安全运行的条件。
4）接地良好。
6）外围按照图纸正确接线。
7）每个开关工作正常、动作可靠。
8）检查主回路相间阻值，检查是否存在对地短路现象。
1.1.2. 编码器检查编码器反馈的脉冲信号是系统实现精准控制的重要保证，调试之前要着重检查。
1）编码器安装稳固，接线可靠。
2）编码器信号线与强电回路分槽布置，防止干扰。
3）编码器屏蔽层要求在控制器一端接地可靠。
4) 检查脉冲数反馈是否正确。
观察参数F4-03检修上行增加，下行减少。
1.1.3. 电源检查系统上电之前要检查用户电源。
用户电源各相间电压应在380V±15%以内，每相不平衡度不大于3%。
1） 主控板控制器进电24V ～COM 间进电电压应为DC24V±15%。
2） 检查总进线线规及总开关容量应达到要求。
1.1.4．接地检查1）检查下列端子与接地端子PE 之间的电阻是否无穷大，如果偏小请立即检查 a ） R 、S 、T 与PE 之间 b ） U 、V 、W 与PE 之间 c ） 主板24V 与PE 之间 d ） 电机U 、V 、W 与PE 之间2）检查电梯所有电气部件的接地端子与控制柜电源进线PE 接地端子之间的电阻是否尽可能小 ，如果偏大请立即检查。

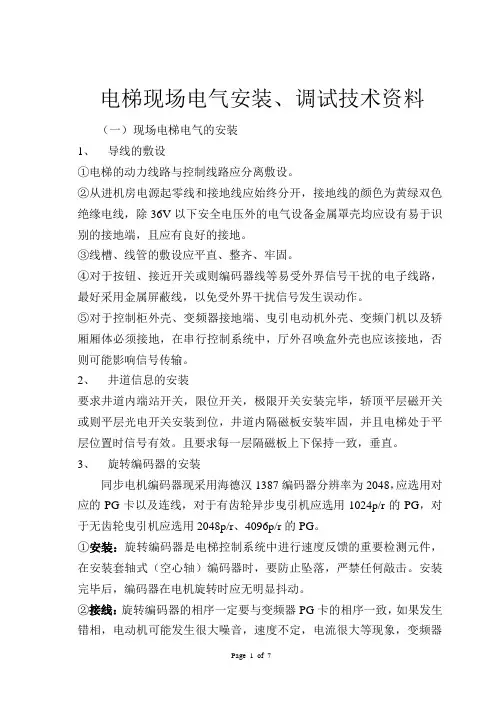

电梯现场电气安装、调试技术资料（一）现场电梯电气的安装1、导线的敷设①电梯的动力线路与控制线路应分离敷设。
②从进机房电源起零线和接地线应始终分开，接地线的颜色为黄绿双色绝缘电线，除36V以下安全电压外的电气设备金属罩壳均应设有易于识别的接地端，且应有良好的接地。
③线槽、线管的敷设应平直、整齐、牢固。
④对于按钮、接近开关或则编码器线等易受外界信号干扰的电子线路，最好采用金属屏蔽线，以免受外界干扰信号发生误动作。
⑤对于控制柜外壳、变频器接地端、曳引电动机外壳、变频门机以及轿厢厢体必须接地，在串行控制系统中，厅外召唤盒外壳也应该接地，否则可能影响信号传输。
2、井道信息的安装要求井道内端站开关，限位开关，极限开关安装完毕，轿顶平层磁开关或则平层光电开关安装到位，井道内隔磁板安装牢固，并且电梯处于平层位置时信号有效。
且要求每一层隔磁板上下保持一致，垂直。
3、旋转编码器的安装同步电机编码器现采用海德汉1387编码器分辨率为2048，应选用对应的PG卡以及连线，对于有齿轮异步曳引机应选用1024p/r的PG，对于无齿轮曳引机应选用2048p/r、4096p/r的PG。
①安装：旋转编码器是电梯控制系统中进行速度反馈的重要检测元件，在安装套轴式（空心轴）编码器时，要防止坠落，严禁任何敲击。
安装完毕后，编码器在电机旋转时应无明显抖动。
②接线：旋转编码器的相序一定要与变频器PG卡的相序一致，如果发生错相，电动机可能发生很大噪音，速度不定，电流很大等现象，变频器将出现过负载故障保护，长时间运行将损坏变频器或电动机，所以使用时必须避免，发生错相后，可对调旋转编码器的线路进行检查或则检查PG卡或则编码器是否有问题。
现场控制柜和主机的接线应在电源关闭的状态下进行，配线时电源的极性不要误接，否则有可能损坏、烧坏元件甚至安全事故。
电机主回路线路，编码器线已正确连接，抱闸线路全部接线完毕才可送电操作。
③走线：旋转编码器是检测速度的精密器件，接地不良将引起系统的诸多问题，轻者造成电梯的低频抖动和随机的过电流保护，重者造成变频器PG接口板的严重损坏。
