(1讲)自动控制、西门子DCS系统、操作方式概述

DCS操作说明资料DCS（Distributed Control System，分布式控制系统）是一种广泛应用于工业控制领域的自动化控制系统。

它能够集中控制多个分散的控制单元，通过数据通信实现对工业过程的监控与操作。

下面是一份DCS操作说明的资料，详细介绍了DCS系统的配置、操作和故障处理等方面的内容。

一、DCS系统配置1.硬件配置1.1主控制器：负责控制整个DCS系统的主要模块，包括CPU、存储器和输入输出接口等。

1.2输入输出模块：用于接收和发送实时过程数据。

1.3通信网络：建立控制系统内部不同模块之间的通信连接。

1.4控制台：供操作人员进行监控和操作的界面。

2.软件配置2.1SCADA软件：用于数据采集与处理，实现对工业过程的监控和控制。

2.2PLC程序：编写用于控制工业过程的程序，与SCADA软件进行通信。

二、DCS系统操作1.登录系统输入用户名和密码，进入DCS系统。

2.监控界面2.1实时数据显示：显示工业过程的各种参数，如温度、压力等。

2.2图形界面：通过图形化方式展示工业过程的设备、管道等情况，便于操作人员理解。

3.控制操作3.1自动操作：按照预设的控制策略进行控制。

3.2手动操作：手动开关控制设备，进行临时控制。

3.3调整参数：根据工艺要求调整设备参数，如温度、压力设定值等。

4.报警管理4.1报警显示：当系统出现异常情况时，显示相应的报警信息。

4.2报警处理：针对不同的报警情况，进行相应的处理措施。

5.数据记录与分析5.1数据记录：对工业过程中的关键参数进行实时记录，生成数据记录。

5.2数据分析：对工艺过程中的数据进行分析，寻找潜在问题和改进机会。

三、DCS系统故障处理1.报警解除1.1确认报警情况：判断是真实报警还是误报警。

1.2解除报警：根据具体情况采取相应的解除措施。

2.故障排查2.1跟踪报警日志：查找故障发生的时间和原因。

2.2检查设备及传感器：确认设备和传感器是否正常工作。

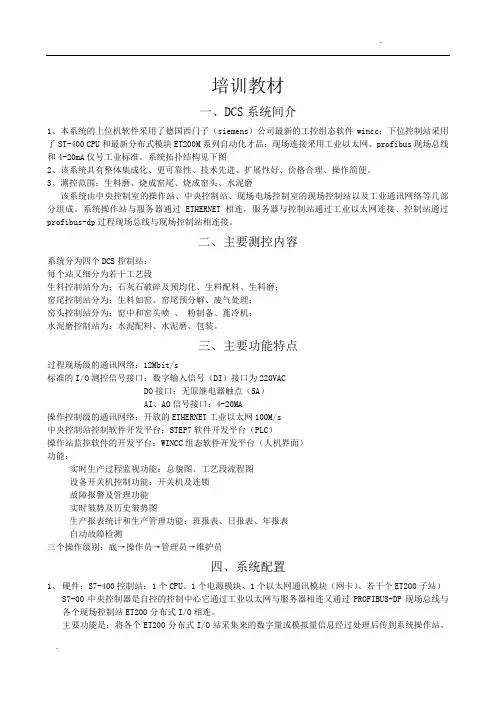

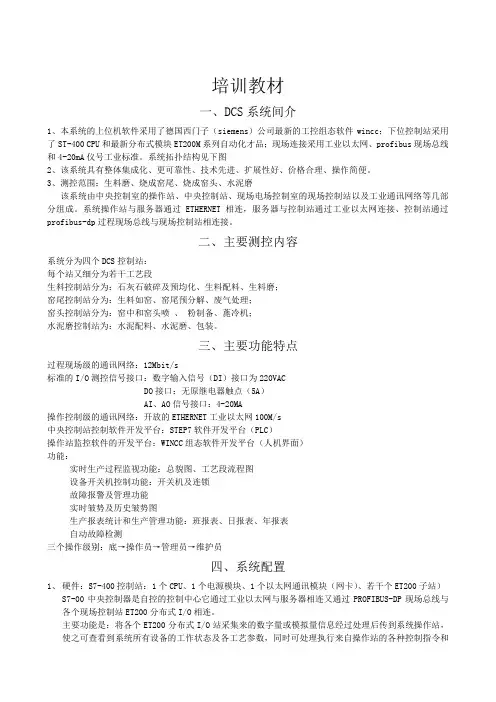

培训教材一、DCS系统间介1、本系统的上位机软件采用了德国西门子（siemens）公司最新的工控组态软件wincc；下位控制站采用了ST-400 CPU和最新分布式模块ET200M系列自动化才品；现场连接采用工业以太网、profibus现场总线和4-20mA仪号工业标准。

系统拓扑结构见下图2、该系统具有整体集成化、更可靠性、技术先进、扩展性好、价格合理、操作简便。

3、测控范围：生料磨、烧成窑尾、烧成窑头、水泥磨该系统由中央控制室的操作站、中央控制站、现场电场控制室的现场控制站以及工业通讯网络等几部分组成。

系统操作站与服务器通过ETHERNET相连，服务器与控制站通过工业以太网连接、控制站通过profibus-dp过程现场总线与现场控制站相连接。

二、主要测控内容系统分为四个DCS控制站：每个站又细分为若干工艺段生料控制站分为：石灰石破碎及预均化、生料配料、生料磨；窑尾控制站分为：生料如窑、窑尾预分解、废气处理；窑头控制站分为：窑中和窑头喷、粉制备、蓖冷机；水泥磨控制站为：水泥配料、水泥磨、包装。

三、主要功能特点过程现场级的通讯网络：12Mbit/s标准的I/O测控信号接口：数字输入信号（DI）接口为220VACDO接口：无原继电器触点（5A）AI、AO信号接口：4-20MA操作控制级的通讯网络：开放的ETHERNET工业以太网100M/s中央控制站控制软件开发平台：STEP7软件开发平台（PLC）操作站监控软件的开发平台：WINCC组态软件开发平台（人机界面）功能：实时生产过程监视功能：总貌图、工艺段流程图设备开关机控制功能：开关机及连锁故障报警及管理功能实时皱势及历史皱势图生产报表统计和生产管理功能：班报表、日报表、年报表自动故障检测三个操作级别：底→操作员→管理员→维护员四、系统配置1、硬件：S7-400控制站：1个CPU、1个电源模块、1个以太网通讯模块（网卡）、若干个ET200子站）S7-00中央控制器是自控的控制中心它通过工业以太网与服务器相连又通过PROFIBUS-DP现场总线与各个现场控制站ET200分布式I/O相连。

培训教材一、DCS系统间介1、本系统的上位机软件采用了德国西门子（siemens）公司最新的工控组态软件wincc；下位控制站采用了ST-400 CPU和最新分布式模块ET200M系列自动化才品；现场连接采用工业以太网、profibus现场总线和4-20mA仪号工业标准。

系统拓扑结构见下图2、该系统具有整体集成化、更可靠性、技术先进、扩展性好、价格合理、操作简便。

3、测控范围：生料磨、烧成窑尾、烧成窑头、水泥磨该系统由中央控制室的操作站、中央控制站、现场电场控制室的现场控制站以及工业通讯网络等几部分组成。

系统操作站与服务器通过ETHERNET相连，服务器与控制站通过工业以太网连接、控制站通过profibus-dp过程现场总线与现场控制站相连接。

二、主要测控内容系统分为四个DCS控制站：每个站又细分为若干工艺段生料控制站分为：石灰石破碎及预均化、生料配料、生料磨；窑尾控制站分为：生料如窑、窑尾预分解、废气处理；窑头控制站分为：窑中和窑头喷、粉制备、蓖冷机；水泥磨控制站为：水泥配料、水泥磨、包装。

三、主要功能特点过程现场级的通讯网络：12Mbit/s标准的I/O测控信号接口：数字输入信号（DI）接口为220VACDO接口：无原继电器触点（5A）AI、AO信号接口：4-20MA操作控制级的通讯网络：开放的ETHERNET工业以太网100M/s中央控制站控制软件开发平台：STEP7软件开发平台（PLC）操作站监控软件的开发平台：WINCC组态软件开发平台（人机界面）功能：实时生产过程监视功能：总貌图、工艺段流程图设备开关机控制功能：开关机及连锁故障报警及管理功能实时皱势及历史皱势图生产报表统计和生产管理功能：班报表、日报表、年报表自动故障检测三个操作级别：底→操作员→管理员→维护员四、系统配置1、硬件：S7-400控制站：1个CPU、1个电源模块、1个以太网通讯模块（网卡）、若干个ET200子站）S7-00中央控制器是自控的控制中心它通过工业以太网与服务器相连又通过PROFIBUS-DP现场总线与各个现场控制站ET200分布式I/O相连。

D C S控制系统操作说明DCS控制系统操作说明一、DCS控制系统电源开关顺序1、先开UPS电源开机：按住ON 按键6秒，UPS自动启动关机：按住OFF 按键6秒，UPS自动关闭2、DCS控制柜开关顺序开机：先从背面开始，背面开机顺序：K（总开关）→K1（机柜风扇）→K2（DCS机柜照明）→K3（交换机A HUB01）→K4（PS1电源组件）→K5（PS2电源组件）→K6（PS3 24V电源组件）→K7（外配供电24V电源）；然后是正面，正面开机顺序：开关从上到下依次开启（位置放在I处）。

关机：先从正面，关机顺序：开关从下到上依次关闭（位置放在O处）；然后是背面，背面关机顺序：K7→K6→K5→K4→K3→K2→K1→K备注：机柜风扇不需要开时，可以将开关K1不送电。

3、操作台后电源插座按下按钮灯亮，插座通电；按钮抬起灯灭，断电。

4、按一下显示器电源开关，灯亮显示器开；灯灭，显示器关。

5、按下主机电源按钮，灯亮主机开始启动，进入操作系统。

二、大王工程DCS控制系统操作界面进入顺序鼠标左键双击桌面上的图标SunyTech8.0进入工程管理器操作界面鼠标左键单击人机界面，人机界面字体背景色变蓝，鼠标左键单击打开运行系统（带有人的图像的黄色三角图标）则进入画面运行系统。

在用户登录菜单中选择身份a.工程师密码：456b.操作员密码：123以这两个身份都可以进入大王DCS系统，但以操作员身份进入系统后不能执行退出系统命令。

如果以操作员身份进入，再想退出画面运行系统，可回到登陆画面执行用户管理，重新选择工程师身份进入，这样就可以执行退出系统命令，回到工程管理器画面。

进入系统：点击流程画面即可进入系统的各个画面对系统设备进行操作。

首先进入的是罐区流程图画面每个画面底部都有7个操作按钮，可以分别进入登陆画面、罐区流程、一塔流程、二塔流程、报警、万能报表、数据汇总的画面。

在罐区流程图中可以监控各个罐的液位、装车流量、3台装车鹤管连锁切断阀的控制。

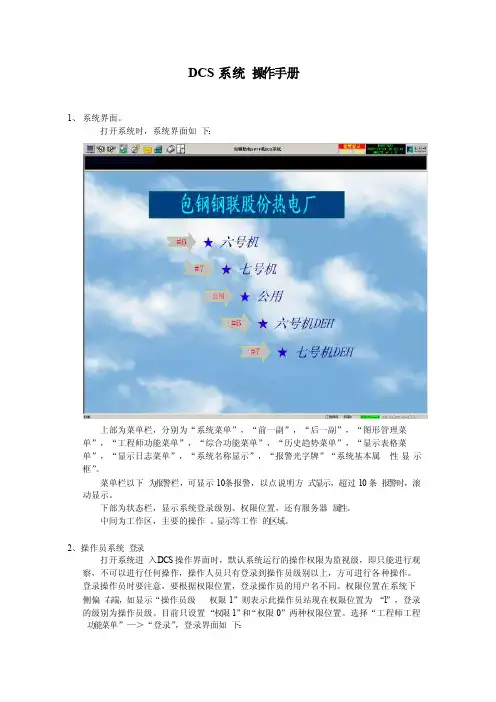

DCS系统‎操作手册1、系统界面。

打开系统时‎，系统界面如‎下：上部为菜单‎栏，分别为“系统菜单”，“前一副”，“后一副”，“图形管理菜‎单”，“工程师功能‎菜单”，“综合功能菜‎单”，“历史趋势菜‎单”，“显示表格菜‎单”，“显示日志菜‎单”，“系统名称显‎示”，“报警光字牌‎”“系统基本属‎性显示框”。

菜单栏以下‎为报警栏，可显示10‎条报警，以点说明方‎式显示，超过10条‎报警时，滚动显示。

下部为状态‎栏，显示系统登‎录级别、权限位置，还有服务器‎属性。

中间为工作‎区，主要的操作‎、显示等工作‎的区域。

2、操作员系统‎登录打开系统进‎入DCS操‎作界面时，默认系统运‎行的操作权‎限为监视级‎，即只能进行‎观察，不可以进行‎任何操作，操作人员只‎有登录到操‎作员级别以‎上，方可进行各‎种操作。

登录操作员‎时要注意，要根据权限‎位置，登录操作员‎的用户名不‎同。

权限位置在‎系统下侧偏‎右端，如显示“操作员级权限1”则表示此操‎作员站现在‎权限位置为‎“1”，登录的级别‎为操作员级‎。

目前只设置‎“权限1”和“权限0”两种权限位‎置。

选择“工程师工程‎功能菜单”—＞“登录”，登录界面如‎下：登录操作员‎时：，权限1对应‎的操作员登‎录的用户名‎为o ps，没有密码。

权限0对应‎的操作员登‎录的用户名‎为o ps0‎，没有密码。

登录到操作‎员后，可对系统进‎行基本操作‎，添加趋势，查看报警等‎。

3、趋势查询操作画面上‎有各种数据‎显示点，右键单击该‎点，选择点趋势‎，可查看该点‎的趋势画面‎。

注意：趋势画面是‎记录可以查‎看前推最近‎一次下装服‎务器到当前‎时间的点趋‎势。

点趋势画面‎如下：上侧，分别显示该‎点的点名，时间间隔。

时间间隔可‎以输入从1‎~60的整数‎，单位是秒，时间间隔是‎趋势曲线变‎化的时间率‎，即输入5秒‎，曲线5秒钟‎变化一次。

趋势曲线的‎状态可分为‎“跟踪”和“历史”两种状态，选择跟踪，曲线便根据‎时间间隔和‎实际数据变‎化而实时更‎新，选择历史则‎曲线不再变‎化，而点趋势画‎面下侧的“前推”和“后推”按钮可用，每推一次即‎翻一页。

DCS的控制说明使用介绍DCS（分散式控制系统）是一种高级自动控制系统，可以对复杂工业系统进行监控、操作和控制。

DCS由一台或多台计算机和多个分布在系统中的控制器、输入/输出模块和其他设备组成。

DCS提供了用户友好的界面和功能丰富的控制功能，使得操作人员可以轻松地监控和控制整个系统。

以下是DCS的控制说明使用介绍。

1.系统安全性首先，使用DCS之前，必须确保系统的安全性。

这包括确保计算机和网络的安全，以防止未经授权的访问和攻击。

此外，还需要确保所有的仪器和设备都得到有效的维护和校准，以确保其安全运行。

同时，必须定期备份系统数据，以防止数据丢失和损坏。

2.用户界面DCS提供了直观且易于使用的用户界面，使操作人员能够实时监控和控制系统。

用户界面通常基于图形化界面，可以显示各个设备的当前状态和操作面板。

操作人员可以通过界面直接与设备进行交互，例如设置参数、修改设备状态以及启动和停止设备等。

3.实时监控DCS具有强大的实时监控功能，可以连续地监测和显示系统中所有设备的状态。

操作人员可以通过实时监控功能获取实时的数据和报警信息。

实时监控可以帮助操作人员及时发现设备运行异常、故障和安全隐患，并可以采取相应的措施进行处理。

4.远程监控DCS支持远程监控功能，这意味着操作人员可以通过互联网或其他通信方式从远程位置监控和控制系统。

远程监控功能可以帮助操作人员在任何地点实时了解系统的运行状况，并允许他们在需要时进行干预和调整。

5.警报和通知DCS可以自动生成警报和通知，以便操作人员在系统出现异常或故障时能够及时采取行动。

警报和通知可以通过声音、文字和图像等方式进行传达。

操作人员可以根据自己的需求自定义警报和通知的设置，以确保他们能够及时获得相关信息。

6.数据记录和报告DCS可以记录和存储系统中的各种数据，包括设备状态、操作记录和报警事件等。

这些记录可以用于分析系统的运行状况和性能，以及识别潜在的问题和改进的机会。

此外，DCS还可以生成各种报告，用于向管理层和其他利益相关者提供系统运行的详细情况和结果。

DCS控制系统讲解DCS（Distributed Control System）是一种分布式控制系统，用于监控和控制制造过程中的各种设备和参数。

DCS系统在工业自动化领域广泛应用，可以管理许多不同的过程，如化工、电力、水处理、石油和天然气等。

DCS系统由多个分布在不同位置的控制节点组成，每个节点可以分别控制一部分设备或过程。

这些节点通过网络连接，互相通信和交换数据，形成一个大规模的控制系统。

这种分布式架构使得DCS系统具有高可靠性和高灵活性，可以实现实时监控和远程控制。

DCS系统的主要组成部分包括以下几个方面：1.控制器：控制器是DCS系统的核心组件，通常由一台或多台计算机组成。

它们负责处理和执行各种控制策略，并将结果发送给其他设备和节点。

控制器还可以接收来自传感器和执行器的数据，并进行实时监测和反馈控制。

2.人机界面（HMI）：HMI是DCS系统与操作人员之间的交互界面。

通过HMI，操作人员可以监视和操纵整个制造过程。

HMI通常包括图形显示、报警和故障处理等功能，使操作人员能够及时发现和解决问题。

3.输入/输出（I/O）模块：I/O模块用于连接DCS系统与实际的物理设备和装置。

它们通过传感器和执行器将过程物理量（如温度、压力、流量等）转换成数字信号，并将控制信号传输到执行器。

I/O模块是DCS系统与外界交流的桥梁，确保了信息的准确性和可靠性。

4. 网络通信：DCS系统中的各个节点通过网络连接，实现数据的传输和共享。

网络通信可以根据实际需求采用不同的协议和技术，如以太网、Profibus、Modbus等。

这些网络使得DCS系统具有分布式控制和集中监控的能力。

5.数据存储和处理：DCS系统需要对大量的数据进行存储和处理。

这些数据包括控制参数、过程状态、历史记录等。

数据存储和处理功能可以在DCS系统中实现，也可以通过连接外部数据库和服务器来实现。

DCS系统的工作原理基于控制算法和策略。

控制算法通常是根据过程的特点和需求进行设计和优化的。

培训教材一、DCS系统间介1、本系统的上位机软件采用了德国西门子（siemens）公司最新的工控组态软件wincc；下位控制站采用了ST-400 CPU和最新分布式模块ET200M系列自动化才品；现场连接采用工业以太网、profibus现场总线和4-20mA仪号工业标准。

系统拓扑结构见下图2、该系统具有整体集成化、更可靠性、技术先进、扩展性好、价格合理、操作简便。

3、测控范围：生料磨、烧成窑尾、烧成窑头、水泥磨该系统由中央控制室的操作站、中央控制站、现场电场控制室的现场控制站以及工业通讯网络等几部分组成。

系统操作站与服务器通过ETHERNET相连，服务器与控制站通过工业以太网连接、控制站通过profibus-dp过程现场总线与现场控制站相连接。

二、主要测控内容系统分为四个DCS控制站：每个站又细分为若干工艺段生料控制站分为：石灰石破碎及预均化、生料配料、生料磨；窑尾控制站分为：生料如窑、窑尾预分解、废气处理；窑头控制站分为：窑中和窑头喷、粉制备、蓖冷机；水泥磨控制站为：水泥配料、水泥磨、包装。

三、主要功能特点过程现场级的通讯网络：12Mbit/s标准的I/O测控信号接口：数字输入信号（DI）接口为220VACDO接口：无原继电器触点（5A）AI、AO信号接口：4-20MA操作控制级的通讯网络：开放的ETHERNET工业以太网100M/s中央控制站控制软件开发平台：STEP7软件开发平台（PLC）操作站监控软件的开发平台：WINCC组态软件开发平台（人机界面）功能：实时生产过程监视功能：总貌图、工艺段流程图设备开关机控制功能：开关机及连锁故障报警及管理功能实时皱势及历史皱势图生产报表统计和生产管理功能：班报表、日报表、年报表自动故障检测三个操作级别：底→操作员→管理员→维护员四、系统配置1、硬件：S7-400控制站：1个CPU、1个电源模块、1个以太网通讯模块（网卡）、若干个ET200子站）S7-00中央控制器是自控的控制中心它通过工业以太网与服务器相连又通过PROFIBUS-DP现场总线与各个现场控制站ET200分布式I/O相连。

DCS 系统包括控制节点、操作节点、通信网络。

控制节点包括控制站，通信接口。

操作节点包括工程师站，操作员站，服务器站，数据管理站。

通信网络包括管理信息网，过程信息网，过程控制网，I/O 总线。

控制站硬件包括机柜，机笼，供电，卡件。

机柜包括机笼、交换机、电源模块、端子板、卡件。

机笼分为电源机笼和卡件机笼；卡件包括主控卡、数据转发卡、I/O 卡件及端子板。

现场接线箱里面包括接线端子和接线端子排。

DCS 的硬件体系结构考察DCS 的层次结构，DCS 级和控制管理级是组成DCS的两个最基本的环节。

过程控制级具体实现了信号的输入、变换、运算和输出等分散控制功能。

在不同的DCS 中，过程控制级的控制装置各不相同，如过程控制单元、现场控制站、过程接口单元等等，但它们的结构形式大致相同，可以统称为现场控制单元FCU 。

过程管理级由工程师站、操作员站、管理计算机等组成，完成对过程控制级的集中监视和管理，通常称为操作站。

DCS 的硬件和软件，都是按模块化结构设计的，所以DCS的开发实际上就是将系统提供的各种基本模块按实际的需要组合成为一个系统，这个过程称为系统的组态。

(1)现场控制单元现场控制单元一般远离控制中心，安装在靠近现场的地方，其高度模块化结构可以根据过程监测和控制的需要配置成由几个监控点到数百个监控点的规模不等的过程控制单元。

现场控制单元的结构是由许多功能分散的插板（或称卡件）按照一定的逻辑或物理顺序安装在插板箱中，各现场控制单元及其与控制管理级之间采用总线连接，以实现信息交互。

现场控制单元的硬件配置需要完成以下内容：插件的配置根据系统的要求和控制规模配置主机插件（CPU插件）、电源插件、I/O插件、通信插件等硬件设备；硬件冗余配置对关键设备进行冗余配置是提高DCS可靠性的一个重要手段，DCS通常可以对主机插件、电源插件、通信插件和网络、关键I/O插件都可以实现冗余配置。

硬件安装不同的DCS，对于各种插件在插件箱中的安装，会在逻辑顺序或物理顺序上有相应的规定。

DCS控制系统操作规程DCS（分散控制系统）是一种用于监控和控制工业过程的自动化系统，广泛应用于化工、电力、水处理、石油、制药等行业。

为了确保DCS系统的正常运行和安全性，下面是一些DCS控制系统的操作规程：1.操作人员应事先熟悉DCS系统的结构和功能，并掌握相关的操作技能和知识。

2.在操作DCS系统之前，必须对系统进行全面的检查，确保所有设备和传感器都正常工作，没有异常情况。

3.操作人员在使用DCS系统时应保持警觉，注意观察系统的运行状态，如果发现异常情况或故障，应立即报告上级。

4.在进行任何操作之前，操作人员必须先确认所要控制的对象，并了解其特性和要求。

操作时必须遵循相关的操作程序和标准。

5.操作人员应按照系统的控制策略和逻辑进行操作，确保控制过程的稳定和可靠。

6.在进行重要的操作时，操作人员必须进行双人操作，互相监督和确认，以确保操作的正确性和安全性。

7.操作人员应定期对DCS系统进行维护和检修，确保系统的正常运行。

同时，要妥善保管系统的备份数据，以防丢失或损坏。

8.在操作结束后，操作人员应及时关闭系统和设备，清理工作现场，确保设备的正常停机和安全。

9.操作人员应随时关注系统的性能和运行情况，及时发现并解决系统故障和问题，确保系统的连续运行和稳定性。

10.操作人员必须严格遵守公司和行业的相关规定和法律法规，保护环境，防止事故发生。

总之，DCS控制系统的操作规程对于确保系统的安全和正常运行至关重要。

操作人员应严格按照规程进行操作，保持高度的警觉和专注，及时发现和解决系统故障，确保系统的稳定和可靠性。

同时，操作人员还应持续学习和提高自己的技能和知识水平，以适应市场的变化和技术的进步。

DCS系统及操作相关知识集散系统 Distributed Control system，简称DCS集散系统的含义是，利用微处理机或微型计算机技术对生产过程进行集中管理和分散控制的系统DCS系统是一类满足大型工业生产和日益复杂的过程控制要求，从综合自动化角度出发，按功能分散、管理集中的原则构思，具有高可靠性指标，将微处理机技术、数字通讯技术、人机接口技术、I/O接口技术相结合，用于数据采集、过程控制和生产管理的综合控制系统。

DCS报警功能1、系统报警：由于DCS本身的故障产生的报警，控制系统卡件故障、通讯错误等报警。

不需组态，有标准的故障代码、故障提示符。

过程报警：工艺参数越限报警。

如PV高、高高、低、低低报警、偏差报警、变化率等的报警。

需专门定义。

报警级别：LOW、HIGH、EMERGENCY、JOUNAL、NOACTION报警死区:通过工程单位量程的百分数的调整使报警恢复正常，防止频繁的报警循环。

某温度点的测量范围是0～200℃,它的PVHITP=150,超过150℃就报警。

若PVALDB=1%,则正常值只有回到148℃才会消除报警。

DCS回路：一组点及点之间的信号联系构成回路。

显示回路：只进行现场信号的显示，不进行控制，只有输入点及软点，无输出点，如温度、压力等工艺参数的显示，调节阀、泵、电机运行状态的显示。

控制回路：（1）模拟控制回路：即能进行现场信号的显示又能进行参数控制调节，是由输入点、中间软点、输出点构成，通过定义点的输入、输出连接参数来形成信号连接回路（变频）（2）联锁控制回路：现场设备的启、停，阀的开、关等由数字量控制的回路，多由逻辑执行控制。

DCS 信号的转换1、模拟输入(AI)信号: 温度(T)、压力(P)、流量(F)、物位(L)等工艺参数经变送器转换成4～20mA DC 信号接入DCS 系统卡件后，转换成1～5VDC 的系统内部信号，根据设置的表（点）的测量范围，控制器再将1～5VDC 信号转换成相应的工程量数值进行显示。

DCS系统操作说明DCS系统是分散控制系统的英文缩写，也被称为分布式控制系统。

它是一种用于监控和控制工业过程的自动化系统。

DCS系统通常由三个主要组成部分组成：感知部分、控制部分和操作部分。

感知部分由传感器和执行器组成，用于获取过程中的各种数据和信号。

控制部分由控制器和执行器组成，根据感知部分获取的数据和信号，对过程进行实时控制。

操作部分是操作员对DCS系统进行操控和监视的界面。

使用DCS系统可以实现对工业过程的监测、控制和优化，提高生产效率和质量，减少能源消耗和人工干预。

下面将对DCS系统的操作方法进行具体说明，以便更好地实现系统的功能。

1.登录系统首先，打开DCS系统的操作终端界面，通过输入用户名和密码进行登录。

系统将验证用户的身份，并在验证通过后打开主界面。

2.监测过程在主界面上可以看到工业过程的实时数据和信号。

可以通过查看各个传感器的数据和状态来了解过程的运行情况。

例如，温度、压力、流量等参数的数值显示，以及开关和阀门等设备的状态标识。

3.控制操作在主界面上，可以进行各种操作和调整，以实现对工业过程的控制。

例如，可以手动开关设备，调整参数的设定值，控制设备的启停等。

需要注意的是，对于关键性操作，系统可能会有权限限制，只有具备相应权限的用户才能进行操作。

4.报警处理5.数据分析DCS系统将记录工业过程的各种数据和信号，并提供生成报告和分析数据的功能。

操作员可以通过查看历史数据和趋势图，了解过程的变化趋势，发现问题和优化控制策略。

此外，还可以生成报告，根据实际需要导出和分享数据。

6.系统维护对于DCS系统的操作和维护，需要定期进行系统备份和升级。

同时，还需要对硬件设备进行巡检和保养，确保其正常运行。

对于软件方面，还需对系统进行安全性检查和漏洞修复，确保系统的稳定性和安全性。

总之，DCS系统的操作包括登录系统、监测过程、控制操作、报警处理、数据分析和系统维护等步骤。

通过熟练掌握和有效运用DCS系统，可以实现对工业过程的实时监控和精确控制，提高生产效率和质量，降低成本和风险，实现工业自动化的目标。

DCS系统操作指南简介DCS系统是一种分散控制系统，用于监测和控制工业过程。

本操作指南将介绍DCS系统的基本功能和操作方法。

功能一：监测工业过程DCS系统可以实时监测工业过程的各种参数和状态，例如温度、压力、流量等。

通过连接传感器和设备，系统可以提供准确的实时数据，帮助操作人员了解过程的运行情况。

功能二：控制工业过程DCS系统可以对工业过程进行精确的控制。

通过连接执行器和设备，系统可以调整操作参数以实现期望的结果。

操作人员可以使用系统提供的界面和功能进行操作，如调节阀门、开关设备等。

操作步骤1. 登录系统：打开DCS系统软件，并输入正确的用户名和密码以登录系统。

2. 导航界面：进入系统后，会进入主界面，显示重要的过程参数和控制功能。

在这里，我们可以通过导航栏访问各个功能模块。

3. 监测参数：在主界面或导航栏中找到监测参数的选项。

点击进入后，可以看到各个参数的实时数值和趋势图。

操作人员可以监测过程状态，发现异常情况。

4. 控制操作：在导航栏中找到控制操作的选项。

点击进入后，可以看到各个控制器和设备的状态。

操作人员可以进行必要的调整，如开关设备、调节阀门等。

5. 报警处理：DCS系统会对异常情况进行自动检测并生成报警信息。

在导航栏中找到报警处理的选项。

点击进入后，可以看到报警信息的列表和详细信息。

操作人员应及时处理报警情况，采取相应的应对措施。

6. 数据记录：DCS系统会自动记录过程参数和控制操作的历史数据。

在导航栏中找到数据记录的选项。

点击进入后，可以查看历史数据和生成报表。

操作人员可以根据需要分析和导出数据。

7. 退出系统：操作完成后，点击退出系统，确保账号安全。

> 注意：以上步骤根据具体DCS系统的界面和功能稍有差异，具体操作请参考系统提供的操作手册和帮助文档。

结论通过DCS系统的监测和控制功能，生产过程可以实现更严密的控制和更高效的运行。

本操作指南介绍了DCS系统的基本功能和操作步骤，帮助操作人员使用系统更加便捷和准确。

DCS操作方法范文DCS（分布式控制系统）是一种用于自动化工程的计算机控制系统。

它由一系列分布在控制现场的通信网络和分散控制器组成，以实现对工业过程的实时监测、控制和管理。

DCS操作方法指的是在DCS系统中进行监测、控制和管理的具体步骤和操作技巧。

下面将介绍DCS操作方法的一般流程。

1.登录系统DCS系统的操作通常需要使用用户名和密码进行登录。

在登录之前，需要确保计算机和DCS系统连接正常，并且已经获取了正确的登录凭据。

输入用户名和密码后，点击登录按钮，系统将验证凭据的有效性。

一旦验证通过，用户就可以进入DCS系统。

2.浏览和选择控制界面DCS系统通常会提供一个控制界面，用于显示和控制各个工业过程的状态和参数。

用户可以使用鼠标或触摸屏浏览和选择相应的控制界面。

界面的布局和设计根据实际应用和用户需求来确定。

3.实时监测在控制界面上，用户可以实时监测各个工业过程的状态和参数。

这些参数可能包括温度、压力、流量等。

用户可以通过图表、表格或仪表盘等形式查看这些参数的数值和趋势。

实时监测有助于及时发现异常情况和问题。

4.控制和调整参数DCS系统允许用户根据需要控制和调整各个工业过程的参数。

这些参数可以是智能传感器的阈值，也可以是控制器的增益、积分和微分等参数。

用户可以通过控制界面上的按钮、滑块、文本框等进行参数的设置和调整。

5.报警处理DCS系统可以根据设定的规则和阈值向用户发出报警。

当系统检测到异常情况时，比如温度过高或压力过低，会自动触发报警。

用户需要及时响应并处理报警，以防止可能的危险和损失。

在接收到报警后，用户可以通过控制界面查找相关的参数和趋势图，进行进一步的分析和处理。

6.数据记录和分析DCS系统通常会对工业过程的参数和状态进行数据记录。

这些数据可以用于后续的分析、审计和优化。

用户可以通过控制界面导出或查询历史数据，并进行统计和分析。

数据分析有助于了解工业过程的性能和运行状况，以及识别潜在的改进和优化方案。

DCS自动控制系统维护检修操作规程一、目的DCS自动控制系统是由自身的软、硬件以及操作台盘及现场仪表（变送器、测量仪表、电缆及执行机构等）组成的有机整体。

避免系统中任何一个环节出现问题导致系统部分功能失效或引发控制系统故障，甚至导致生产停车等事故，维护正常生产。

二、系统组成DCS控制系统由工程师站、操作站、控制站、过程网络组成。

1、工程师站是为专业工程技术人员设计的，内装有相应的组态平台和系统维护工具。

通过系统组态平台生成适合于生产工艺要求的应用系统，具体功能包括：系统生成、数据库结构定义、组态操作、流程图画面组态、报表程序编制等。

2、操作站是由工业PC机、CRT、键盘、鼠标、打印机等组成的人机系统，是操作人员完成过程控制监控管理任务的环境。

3、控制站是系统中直接与现场打交道的I/O处理单元，完成整个工业过程的实时监控功能，控制站可冗余配置。

4、过程控制网络实现工程师站、操作站、控制站的连接，完成信息、控制命令等传输，双重冗余设计。

三、系统日常维护（一）、日常巡检内容：每天必须进行两次以上的巡回检查，检查内容包括：1、向当班工艺人员了解DCS的运行情况；2、查看“故障诊断”画面，检查有无故障现象；4、检查控制室温度及空调运行情况；5、检查控制站机柜及操作柜散热风扇运行情况。

（二）、控制站的定期维护管理及测试：1、控制室与操作室的维护管理（1）、保证控制室及操作室的照明符合要求；（2）、检查操作室与控制室的温度及湿度和空调的运行情况，并应特别注意控制机柜的卡件等电子设备有无出现水珠或凝露现象；（3）、检查有无腐蚀性气体腐蚀设备与过多的粉尘堆积的现象，操作台及控制机柜的风扇滤网应定期拆洗，建议每月更换、拆洗一次；（4）、检查操作室、控制室无电磁干扰情况和振动情况。

2、计算机的维护管理（1）、文明操作，爱护设备，保持清洁，防灰防水；（2）、不可强制性关闭计算机电源；（3）、键盘与鼠标操作须用力恰当，轻拿轻放，避免尖锐物刮伤表面；（4）、显示器应远离热源，保证显示器通风不被他物挡住；（5）、在进行计算机信号电缆、通讯电缆连接或拆除时，请确认计算机电源开关处于“关”状态。
