浅谈入门级家庭影院设计与施工发布时间：2023-04-12T01:50:00.435Z 来源：《科学与技术》2023年1期作者：叶跃骏[导读] 随着中国综合国力的提升，普通民众生活水平的提高，家庭影院系统越来越多地进入普通家庭，叶跃骏（杭州印石科技有限公司 310012）【摘要】随着中国综合国力的提升，普通民众生活水平的提高，家庭影院系统越来越多地进入普通家庭，本文浅谈家庭影院基础配置设计和关键施工步骤。
【关键词】高清、多声道、设备安装一、引言随着中国的经济发展、家庭影院越来越多地出现在普通百姓生活中。
当前随着数字网络时代的发展，影院也逐步从之前模拟时代进入数字时代。
家庭影院的市场增长速度基本维持在10%左右，家庭影院短期内难以成为家庭消费的必需品，但随着中国经济发展会越来越多地出现在百姓生活中。
二、家庭影院系统的设计2.1、显示设备的构成如今家用的显示设备主要是液晶电视和投影机，两种设备各有优缺点。
投影机的优势在于可显示更大画面，让用户在家里观影，有电影院大屏幕的临场感。
但投影机的缺点是对于环境亮度的控制要求比较高。
投影机有两个关键参数亮度和分辨率，亮度越高投影机的价格也越高，建议家用投影机选择3500流明以上，另外一个关键参数是分辨率，分辨率越高价格越昂贵，建议选用2K以上的分辨率可以播放高清影片。
液晶电视机相较于投影机来说，环境适应能力更强，不容易受到环境亮度的影响；但是电视受技术条件的限制无法做到大尺寸，现在常用的最大尺寸是98寸，而且价格比较昂贵。
用户可以根据自身的影厅面积格局及预算资金来选用合适的显示设备。
2.2、扩声设备的构成常用的影院的声道为5.1或7.1，如果要做到影院的效果，最基本的当然是要组建一个5.1声道的家庭影院，而5.1声道，5代表了左中右扬声器、环绕扬声器的数量，1表示超低音音箱的数量。
这样的5加1模式就是一套5.1声道的配置，而7.1就是在5.1声道的基础上，增加两个后环绕声音箱补充声道即可。

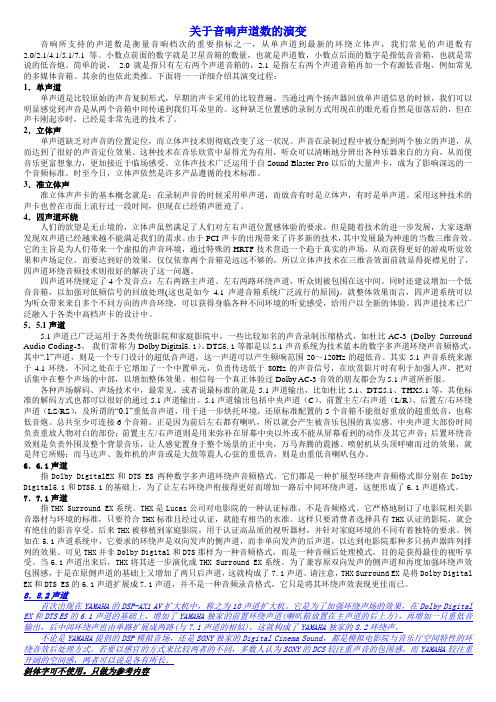

关于音响声道数的演变音响所支持的声道数是衡量音响档次的重要指标之一，从单声道到最新的环绕立体声，我们常见的声道数有2.0/2.1/4.1/5.1/7.1等。
小数点前面的数字就是卫星音箱的数量，也就是声道数，小数点后面的数字是指低音音箱，也就是常说的低音炮。
简单的说， 2.0就是指只有左右两个声道音箱的，2.1是指左右两个声道音箱再加一个有源低音炮，例如常见的多媒体音箱。
其余的也依此类推。
下面将一一详细介绍其演变过程：1．单声道单声道是比较原始的声音复制形式，早期的声卡采用的比较普遍。
当通过两个扬声器回放单声道信息的时候，我们可以明显感觉到声音是从两个音箱中间传递到我们耳朵里的。
这种缺乏位置感的录制方式用现在的眼光看自然是很落后的，但在声卡刚起步时，已经是非常先进的技术了。
2．立体声单声道缺乏对声音的位置定位，而立体声技术则彻底改变了这一状况。
声音在录制过程中被分配到两个独立的声道，从而达到了很好的声音定位效果。
这种技术在音乐欣赏中显得尤为有用，听众可以清晰地分辨出各种乐器来自的方向，从而使音乐更富想象力，更加接近于临场感受。
立体声技术广泛运用于自Sound Blaster Pro以后的大量声卡，成为了影响深远的一个音频标准。
时至今日，立体声依然是许多产品遵循的技术标准。
3．准立体声准立体声声卡的基本概念就是：在录制声音的时候采用单声道，而放音有时是立体声，有时是单声道。
采用这种技术的声卡也曾在市面上流行过一段时间，但现在已经销声匿迹了。
4．四声道环绕人们的欲望是无止境的，立体声虽然满足了人们对左右声道位置感体验的要求，但是随着技术的进一步发展，大家逐渐发现双声道已经越来越不能满足我们的需求。
由于PCI声卡的出现带来了许多新的技术，其中发展最为神速的当数三维音效。
它的主旨是为人们带来一个虚拟的声音环境，通过特殊的HRTF技术营造一个趋于真实的声场，从而获得更好的游戏听觉效果和声场定位。
而要达到好的效果，仅仅依靠两个音箱是远远不够的，所以立体声技术在三维音效面前就显得捉襟见肘了，四声道环绕音频技术则很好的解决了这一问题。
7.1声道7.1 SPEAKER LAYOUT 7.1音箱布局一套7.1系统设置使用4个环绕音箱。
为了实现最佳的7.1设置，SBL 和SBR应该设置为direct firing模式，一起放置在位于后面的墙上。
这允许THX高级音箱阵列，或ASA技术去传递它的最好的效果。
如果SBL和SBR不能被放置在一起，参考前置功放或后置功放的THX设置菜单为折中方案去最大化你的系统潜力。
7.1声道系统的作用简单来说就是在听者的周围建立起一套前后声场相对平衡的声场,不同于5.1声道声场的是,它在原有的基础上增加了后中声场声道,同时它也不同于普通6.1声道声场,因为7.1声道有双路后中置,而这双路后中置的最大作用就是为了防止听者因为没有坐在皇帝位而在听觉上产生声场的偏差。
因为人的耳朵分左右两个，这时如果你的后面只有一个中置喇叭，声场就会有所偏差，这个偏差会造成有时你觉得声音是比较靠近左边，因为你左耳先收到声音，有时又会觉得声音在右边，而且声场不会有立体感，几乎是很平面的声音，听起来不对劲。
道理是:当你的耳朵正面不是正对着发音点时，你需要两只喇叭来修正相位差，这是为什么听音乐要至少用两只喇叭（立体声）。
所以，用两个后环绕喇叭所能营造的音场与相位是家庭影院领域里更高级的配置。
DOLBY TRUEHD or DTS-HD BACK SURROUND PLACEMENT Dolby TrueHD 和DTS-HD后环绕布置如果你有一台Dolby TrueHD 与/或 DTS-HD 解码能力的AV功放，并且你正在播放7.1 分离音轨内容，那么你将要分开这两台后置环绕与皇帝位呈60度夹角。
另外，你应该对你的功放设置作一次调整。
简单的进入你THX 认证的前后级功放的THX设置菜单并设置ASA后置环绕音箱到“分离（大于48）“FRONT SPEAKER PLACEMENT 主音箱布置左边和右边的前置主音箱放置在人耳高度，与皇帝位产生一个45度夹角。
让专家也下岗 完美调试家庭影院教程爱威影音 08年08月15日 【转载】 作者： 爱威影音 责任编辑：彭文娟随着经济水平的发展，组建家庭影院的人也越来越多。
但是在组建家庭影院的过程中，消费者普遍注重的都是设备的选购，很少有人考虑过投影机的调试问题。
其实在家庭影院的效果很大程度上都取决于调试的效果，如果用户聘请专业的设计公司进行方案的设计，就可以看到在费用一栏有“调试费用”的选项。
调试的费用从几百到几千不等，可见投影机的调试是非常重要的。
笔者偶尔在互联网上发现一篇好文，作者对家庭影院的调试过程进行了详细的描述和介绍，调试的过程也非常专业。
消费者可以跟着这个教程学习家庭影院的组建，不仅能够节省不少费用，还能学到很多关于家庭影院方面的知识。
下面，笔者就将此文章的全文进行转载，供大家学习。
我们买了一辆车，需要有几千公里的走合期，我们买了一对喇叭，需要有一段时间的煲箱。
一套视听系统的落成，同样要有一个调试磨合期。
而这个过程其实会相当 复杂，要使得一套系统达到最佳的状态，其中有着太多的学问。
无论是音质的主观评价还是画质的主观评价，其中都有许多只可心授而不可言传的奥秘（但绝非用以唬人的胡说八道），要想熟练掌握是不容易的，需要长期的积 累，也需要有经验的人耳提面命的传授。
多年以来，“发烧”一直是耳朵的“专利”。
发烧友们一旦描述起听觉感受来，就会文思泉涌，妙语连珠：或云撼天动地、震人心魄：或谓珠落玉 盘、丝丝入扣；还会告诉你某哥的声音有几多磁性，某姐的嗓子多么像糯米粽子；某张CD 片子在几分几秒处会有一只蟋蟀钻进录音棚，必须器材够档次才能听 到；……真让人心痒难熬，恨不得马上体验一番。
然而谈到视觉感受，马上灵感全失，言语干涩，顶多轻描淡写地说两句图象清晰、颜色鲜艳之类的门面话。
谈起来 乏味之至。
并不想贬低纯音乐发烧，本人早就是一名热衷于音乐发烧的爱好者。
只是想说：视频领域作为家庭影院重要的组成部分，非常有意思，如果愿意深入进去，起魅力绝不亚于声音的发烧。
THX标准家庭影院设置2008-04-03 19:39SPEAKER SETUP 音箱设置7.1 SPEAKER LAYOUT 7.1音箱布局一套7.1系统设置使用4个环绕音箱。
为了实现最佳的7.1设置，SBL和SBR应该设置为direct firing模式，一起放置在位于后面的墙上。
这允许THX高级音箱阵列，或ASA技术去传递它的最好的效果。
如果SBL和SBR不能被放置在一起，参考前置功放或后置功放的THX设置菜单为折中方案去最大化你的系统潜力。
DOLBY TRUEHD or DTS-HD BACK SURROUND PLACEMENT Dolby TrueHD 和DTS-HD后环绕布置如果你有一台Dolby TrueHD 与/或 DTS-HD 解码能力的AV功放，并且你正在播放7.1 分离音轨内容，那么你将要分开这两台后置环绕与皇帝位呈60度夹角。
另外，你应该对你的功放设置作一次调整。
简单的进入你THX认证的前后级功放的THX设置菜单并设置ASA后置环绕音箱到“分离（大于48）“FRONT SPEAKER PLACEMENT 主音箱布置左边和右边的前置主音箱放置在人耳高度，与皇帝位产生一个45度夹角。
这能够传递一个宽广的声音舞台和个体声音的精确定位。
CENTER CHANNEL SPEAKER PLACEMENT 中置音箱布置中置音箱被布置在显示器上方或下放的任一一个位置。
基于这个布置，音箱或高或低的正对着收听者。
如果你有透声的屏幕，在屏幕的后方水平和垂直方向居中这个音箱。
SIDE SURROUND SPEAKER PLACEMENT 侧环绕音箱布置左侧和右侧环绕音箱再现犹如你在影院中体验到的包围音场和激烈特效。
这些音箱被放置在与收听者呈90至110度的角度以及2英尺或更高的的上方。
BACK SURROUND SPEAKER PLACEMENT 后置环绕音箱布置左右后置环绕音箱是direct firing，一起放置在后面墙上以获得THX的专利高级音箱阵列ASA技术的最大好处。

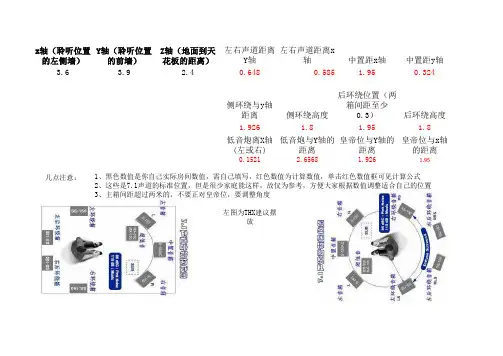

x轴（聆听位置的左侧墙）Y轴（聆听位置
的前墙）
Z轴（地面到天花板的距离）左右声道距离Y轴左右声道距离x 轴中置距x轴中置距y轴3.6 3.9 2.40.6480.585 1.950.324
侧环绕与y轴
距离
侧环绕高度后环绕位置（两箱间距至少0.3）后环绕高度1.926 1.8 1.95 1.8
低音炮离X轴(左或右)低音炮与Y轴的距离皇帝位与Y轴的距离皇帝位与x轴
的距离
0.1521
2.6568 1.926 1.95几点注意：左图为THX建议摆放3、主箱间距超过两米的，不要正对皇帝位，要调整角度
2、这些是7.1声道的标准位置，但是很少家庭能这样，故仅为参考，方便大家根据数值调整适合自己的位置1、黑色数值是你自己实际房间数值，需自己填写，红色数值为计算数值，单击红色数值框可见计算公式。

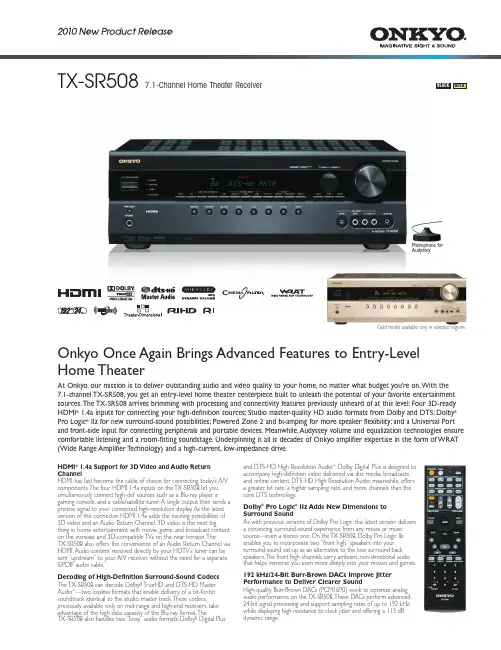

TX-SR508 7.1-Channel Home Theater ReceiverOnkyo Once Again Brings Advanced Features to Entry-Level Home TheaterAt Onkyo, our mission is to deliver outstanding audio and video quality to your home, no matter what budget you’re on. With the 7.1-channel TX-SR508, you get an entry-level home theater centerpiece built to unleash the potential of your favorite entertainment sources. The TX-SR508 arrives brimming with processing and connectivity features previously unheard of at this level: Four 3D-ready1.4a inputs for connecting your high-definition sources; Studio master-quality HD audio formats from Dolby and DTS; Dolby®Pro Logic®IIz for new surround-sound possibilities; Powered Zone 2 and bi-amping for more speaker flexibility; and a Universal Port and front-side input for connecting peripherals and portable devices. Meanwhile, Audyssey volume and equalization technologies ensure comfortable listening and a room-fitting soundstage. Underpinning it all is decades of Onkyo amplifier expertise in the form of WRAT (Wide Range Amplifier T echnology) and a high-current, low-impedance drive.1.4a Support for 3D Video and Audio ReturnHDMI has fast become the cable of choice for connecting today’s A/V components.The four HDMI 1.4a inputs on the TX-SR508 let you simultaneously connect high-def sources such as a Blu-ray player,a gaming console,and a cable/satellite tuner.A single output then sends a pristine signal to your connected high-resolution display.As the latest version of this connector,HDMI 1.4a adds the exciting possibilities of 3D video and an Audio Return Channel.3D video is the next big thing in home entertainment,with movie,game,and broadcast content on the increase and 3D-compatible TVs on the near horizon.TheTX-SR508 also offers the convenience of an Audio Return Channel via Audio content received directly by your HDTV’s tuner can be sent “upstream” to your A/V receiver,without the need for a separate S/PDIF audio cable.Decoding of High-Definition Surround-Sound Codecs The TX-SR508 can decode Dolby®TrueHD and DTS-HD Master —two lossless formats that enable delivery of a bit-for-bit soundtrack identical to the studio master track.These codecs, previously available only on mid-range and high-end receivers,take advantage of the high data capacity of the Blu-ray format.TheTX-SR508 also handles two “lossy” audio formats:Dolby®Digital Plus and DTS-HD High Resolution Audio™.Dolby Digital Plus is designed toaccompany high-definition video delivered via disc media,broadcasts,and online content.DTS-HD High Resolution Audio,meanwhile,offersa greater bit rate,a higher sampling rate,and more channels than thecore DTS technology.Dolby®Pro Logic®IIz Adds New Dimensions toSurround SoundAs with previous versions of Dolby Pro Logic,this latest version deliversa convincing surround-sound experience from any movie or musicsource—even a stereo one.On the TX-SR508,Dolby Pro Logic IIzenables you to incorporate two “front high” speakers into yoursurround-sound set-up as an alternative to the two surround backspeakers.The front high channels carry ambient,non-directional audiothat helps immerse you even more deeply into your movies and games.192 kHz/24-Bit Burr-Brown DACs Improve JitterPerformance to Deliver Clearer SoundHigh-quality Burr-Brown DACs (PCM1690) work to optimize analogaudio performance on the TX-SR508.These DACs perform advanced24-bit signal processing and support sampling rates of up to 192 kHz,while displaying high resistance to clock jitter and offering a 113 dBdynamic range.Microphone forAudysseyGold model available only in selected regions.Due to a policy of continuous product improvement, Onkyo reserves the right to change specifications and appearance without notice. Manufactured under license from Dolby Laboratories. Dolby, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. DTS is a registered trademark and the DTS logos and Symbol are trademarks of DTS, Inc. 2EQ, Dynamic EQ, and Dynamic Volume are trademarks of Audyssey Laboratories. HDMI, the HDMI logo, and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. iPod is a trademark of Apple Inc., registered in the U.S. and other countries. iPhone is a trademark of Apple Inc. x.v.Color is a trademark of Sony Corporation. WRAT, Music Optimizer, CinemaFILTER, and Theater-Dimensional are trademarks of Onkyo Corporation. All other trademarks and registered trademarks are the property of their respective holders.2-1 Nisshin-cho, Neyagawa-shi, Osaka 572-8540, JAPAN Tel: +81-72-831-8136 Fax: +81-72-833-5222 /Unit 1 & 12, 9/F, Ever Gain Plaza Tower 1, 88 Container Port Road, Kwai Chung, N.T., Hong Kong, SAR of CHINA Tel: +852-2429-3118 Fax: +852-2428-9039 /Onkyo U.S.A. Corporation18 Park Way, Upper Saddle River, N.J. 07458, U.S.A. Tel: +1-201-785-2600/800-229-1687 (Toll free) Fax: +1-201-785-2650 /Onkyo Europe Electronics GmbH Liegnitzerstrasse 6, 82194 Grobenzell, GERMANY Tel: +49-8142-4401-0 Fax: +49-8142-4401-555 /。
