电热水壶结构设计和原理

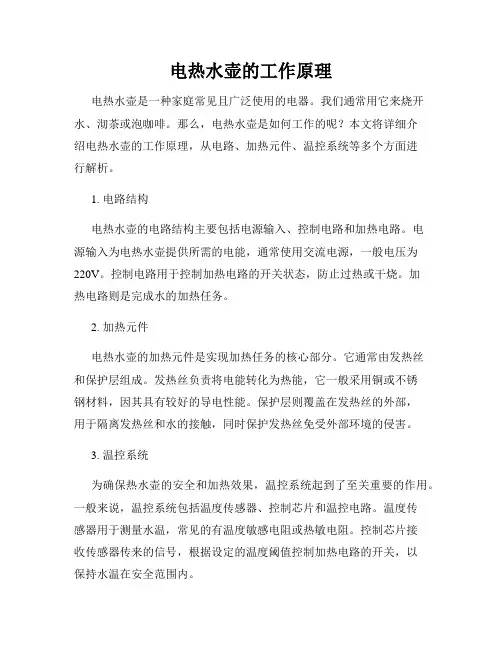

电热水壶的工作原理电热水壶是一种家庭常见且广泛使用的电器。

我们通常用它来烧开水、沏茶或泡咖啡。

那么，电热水壶是如何工作的呢？本文将详细介绍电热水壶的工作原理，从电路、加热元件、温控系统等多个方面进行解析。

1. 电路结构电热水壶的电路结构主要包括电源输入、控制电路和加热电路。

电源输入为电热水壶提供所需的电能，通常使用交流电源，一般电压为220V。

控制电路用于控制加热电路的开关状态，防止过热或干烧。

加热电路则是完成水的加热任务。

2. 加热元件电热水壶的加热元件是实现加热任务的核心部分。

它通常由发热丝和保护层组成。

发热丝负责将电能转化为热能，它一般采用铜或不锈钢材料，因其具有较好的导电性能。

保护层则覆盖在发热丝的外部，用于隔离发热丝和水的接触，同时保护发热丝免受外部环境的侵害。

3. 温控系统为确保热水壶的安全和加热效果，温控系统起到了至关重要的作用。

一般来说，温控系统包括温度传感器、控制芯片和温控电路。

温度传感器用于测量水温，常见的有温度敏感电阻或热敏电阻。

控制芯片接收传感器传来的信号，根据设定的温度阈值控制加热电路的开关，以保持水温在安全范围内。

4. 工作流程当使用者给电热水壶通电后，电源输入将电能传送至控制电路和加热电路。

控制芯片接收到传感器测得的水温信号后，判断是否需要开启加热电路。

如果水温低于设定的温度阈值，控制芯片将开启加热电路，电能通过发热丝转化为热能，不断向水中传导。

当水温接近设定的温度阈值时，控制芯片将停止加热电路，以免过热。

整个过程中，温控系统不断监测水温并作出调节，确保水温在安全范围内。

5. 安全保护电热水壶在设计过程中通常会考虑多重安全保护措施。

例如，当水壶没有水或水量过低时，温控系统会自动切断加热电路，以防止发热丝干烧。

同时，加热电路通常采用隔离设计，以保证用户的安全。

此外，热保护装置也是电热水壶不可或缺的安全设备，当温度过高时，它会自动断开电源。

总结：电热水壶通过电路结构、加热元件和温控系统的协同工作，实现了对水的快速加热。

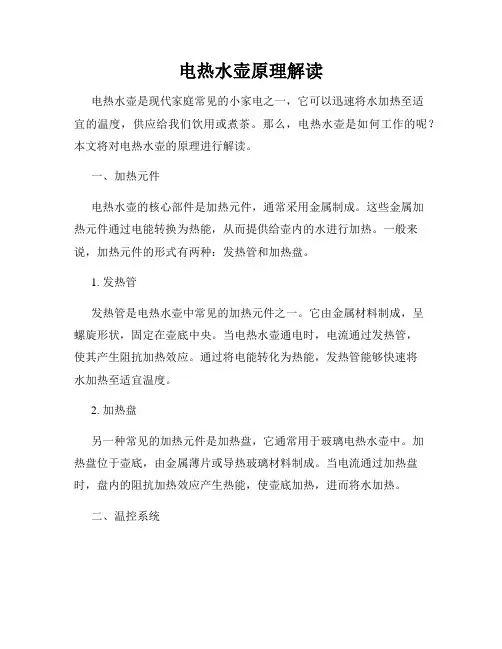

电热水壶原理解读电热水壶是现代家庭常见的小家电之一，它可以迅速将水加热至适宜的温度，供应给我们饮用或煮茶。

那么，电热水壶是如何工作的呢？本文将对电热水壶的原理进行解读。

一、加热元件电热水壶的核心部件是加热元件，通常采用金属制成。

这些金属加热元件通过电能转换为热能，从而提供给壶内的水进行加热。

一般来说，加热元件的形式有两种：发热管和加热盘。

1. 发热管发热管是电热水壶中常见的加热元件之一。

它由金属材料制成，呈螺旋形状，固定在壶底中央。

当电热水壶通电时，电流通过发热管，使其产生阻抗加热效应。

通过将电能转化为热能，发热管能够快速将水加热至适宜温度。

2. 加热盘另一种常见的加热元件是加热盘，它通常用于玻璃电热水壶中。

加热盘位于壶底，由金属薄片或导热玻璃材料制成。

当电流通过加热盘时，盘内的阻抗加热效应产生热能，使壶底加热，进而将水加热。

二、温控系统为了确保电热水壶在加热过程中能够达到所需的温度并保持稳定，电热水壶通常配备有温控系统。

温控系统通过感知壶内水的温度并自动调节加热元件的工作状态，使水的温度保持在设定范围内。

温控系统主要由温度传感器和控制电路组成。

温度传感器通常位于壶底或壶体内部，可以感知到水的实时温度。

一旦温度超过设定范围，控制电路将自动切断加热元件的供电，避免水的过热。

当水的温度下降到设定范围下限时，控制电路又会重新通电，重新启动加热元件，以保持水温稳定。

三、安全保护系统为了保证电热水壶的使用安全，常见的电热水壶还配备有多种安全保护系统。

1. 自动断电保护当水烧开后，电热水壶通常会自动切断电源，避免过热导致损坏或发生安全事故。

2. 干烧保护在没有水或水量不足的情况下，电热水壶会自动切断电源，避免干烧导致加热元件的损坏和安全隐患。

3. 防溢保护现代电热水壶通常会配备防溢保护系统，一旦水溢出壶口，传感器将发出信号，导致电源自动切断。

4. 防烫手设计为了防止用户在使用过程中烫伤手指，电热水壶通常会在手柄和壶体表面采用绝缘材料，确保外壳不会过热。

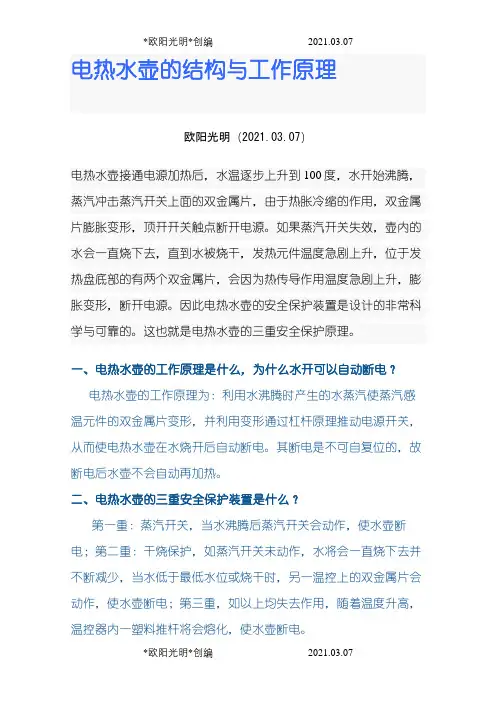

电热水壶的结构与工作原理欧阳光明（2021.03.07）电热水壶接通电源加热后，水温逐步上升到100度，水开始沸腾，蒸汽冲击蒸汽开关上面的双金属片，由于热胀冷缩的作用，双金属片膨胀变形，顶开开关触点断开电源。

如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部的有两个双金属片，会因为热传导作用温度急剧上升，膨胀变形，断开电源。

因此电热水壶的安全保护装置是设计的非常科学与可靠的。

这也就是电热水壶的三重安全保护原理。

一、电热水壶的工作原理是什么，为什么水开可以自动断电？电热水壶的工作原理为：利用水沸腾时产生的水蒸汽使蒸汽感温元件的双金属片变形，并利用变形通过杠杆原理推动电源开关，从而使电热水壶在水烧开后自动断电。

其断电是不可自复位的，故断电后水壶不会自动再加热。

二、电热水壶的三重安全保护装置是什么？第一重：蒸汽开关，当水沸腾后蒸汽开关会动作，使水壶断电；第二重：干烧保护，如蒸汽开关未动作，水将会一直烧下去并不断减少，当水低于最低水位或烧干时，另一温控上的双金属片会动作，使水壶断电；第三重，如以上均失去作用，随着温度升高，温控器内一塑料推杆将会熔化，使水壶断电。

三、电热水壶按照外形结构有那些分类？按结构分为直插式和旋转式。

直插式就是壶体与底座不能旋转，用发热管直接加热；旋转式是壶体与底座可以360度旋转，用发热盘加热。

目前市场常见的大多数产品为旋转式。

四、为什么有些电热水壶有香味，有香味是不是高档？有香味的电热水壶是在密封硅胶里加了芬香类的物质，所以打开盖子后会闻到一股香味，有香味表面感觉很好,但实际上对人体健康不利，所以有香味的电热水壶只是一些小品牌表面引诱消费者购买。

好的水壶应该是没有任何味道的，包括塑料味。

盛装水的塑料部分，必须是食品级塑料，而食品级塑料是没有味道的。

五、为什么电热水壶使用一段时间后加热会有噪音？是不是产品有问题呢？烧水有噪音是因为电热水壶内产生了较多的水垢，加热时会产生大量气泡，气泡在上升过程中爆开而发出响声。

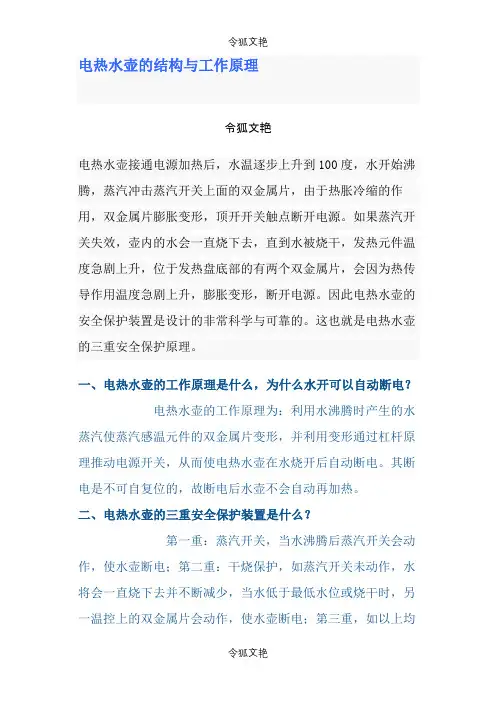

电热水壶的结构与工作原理令狐文艳电热水壶接通电源加热后，水温逐步上升到100度，水开始沸腾，蒸汽冲击蒸汽开关上面的双金属片，由于热胀冷缩的作用，双金属片膨胀变形，顶开开关触点断开电源。

如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部的有两个双金属片，会因为热传导作用温度急剧上升，膨胀变形，断开电源。

因此电热水壶的安全保护装置是设计的非常科学与可靠的。

这也就是电热水壶的三重安全保护原理。

一、电热水壶的工作原理是什么，为什么水开可以自动断电？电热水壶的工作原理为：利用水沸腾时产生的水蒸汽使蒸汽感温元件的双金属片变形，并利用变形通过杠杆原理推动电源开关，从而使电热水壶在水烧开后自动断电。

其断电是不可自复位的，故断电后水壶不会自动再加热。

二、电热水壶的三重安全保护装置是什么？第一重：蒸汽开关，当水沸腾后蒸汽开关会动作，使水壶断电；第二重：干烧保护，如蒸汽开关未动作，水将会一直烧下去并不断减少，当水低于最低水位或烧干时，另一温控上的双金属片会动作，使水壶断电；第三重，如以上均失去作用，随着温度升高，温控器内一塑料推杆将会熔化，使水壶断电。

三、电热水壶按照外形结构有那些分类？按结构分为直插式和旋转式。

直插式就是壶体与底座不能旋转，用发热管直接加热；旋转式是壶体与底座可以360度旋转，用发热盘加热。

目前市场常见的大多数产品为旋转式。

四、为什么有些电热水壶有香味，有香味是不是高档？有香味的电热水壶是在密封硅胶里加了芬香类的物质，所以打开盖子后会闻到一股香味，有香味表面感觉很好,但实际上对人体健康不利，所以有香味的电热水壶只是一些小品牌表面引诱消费者购买。

好的水壶应该是没有任何味道的，包括塑料味。

盛装水的塑料部分，必须是食品级塑料，而食品级塑料是没有味道的。

五、为什么电热水壶使用一段时间后加热会有噪音？是不是产品有问题呢？烧水有噪音是因为电热水壶内产生了较多的水垢，加热时会产生大量气泡，气泡在上升过程中爆开而发出响声。

电热水壶结构设计和原理电热水壶是一种利用电能加热水的家用电器。

它主要由电源线、电源开关、热水壶体、热水壶底座、加热元件、温控装置、热水壶盖、出水口、水位传感器等组成。

首先，电热水壶的工作原理是通过电源线将电能输入电热水壶中，经过热水壶底座的电源开关接通电路。

当用户打开电源开关后，电流会通过加热元件并将其加热，加热元件一般采用的是金属发热管。

发热管的两端与电加热线紧密贴合，电加热线上带有绝热层，避免电线与热水接触，确保使用安全。

当电流通过加热元件的时候，元件产生热量，将热量传递给热水，并使热水的温度增加。

其次，电热水壶的结构设计主要包括热水壶体、热水壶底座、热水壶盖、出水口、水位传感器等。

热水壶体是装载水的容器，其材质一般采用不锈钢。

不锈钢具有优异的耐腐蚀性能，不易生锈，保证热水的健康和安全。

热水壶体表面一般有水位刻度，可以清晰地看到水的水平线，方便用户了解热水壶中的水位情况。

热水壶底座是支撑和供电的装置，一般由塑料制成。

它是电热水壶的稳定支撑点，并且有电源按钮，用来控制电流的通断，以及承载电源线，将电能输入电热水壶中。

热水壶盖是用来覆盖热水壶体的部分，一般由塑料材质制成。

盖子上通常有一个按下式的按钮，用于打开和关闭热水壶的出水口。

在关闭的状态下，热水壶盖能够有效地保持热水的温度，避免热量散失。

出水口是热水流出的通道，它通常位于热水壶的侧面，并配有专门的防烫设计，避免用户在倒水时烫伤。

一些高端电热水壶还会配备滤网，用于过滤出水口中的杂质。

水位传感器用于检测热水壶中的水位情况，以避免热水壶在无水的状态下工作，从而保护热水壶的安全。

此外，热水壶还通常配备有温控装置。

温控装置是用来控制加热元件温度的装置，当热水的温度达到设定值时，温控装置会自动断开电流，避免过热。

在热水温度降低时，温控装置会再次通电，并加热热水。

这样一来，用户就可以在需要喝热水时随时得到热水。

综上所述，电热水壶通过电能进行加热，方便快捷地为人们提供热水。

电热水壶的工作原理电热水壶是家庭中常见的电器之一，它通过电能将水加热至需要的温度。

本文将介绍电热水壶的工作原理，从电路结构、加热元件到温控系统等方面进行阐述。

一、电路结构电热水壶的电路结构主要包括电源部分和加热部分两部分。

1. 电源部分：电热水壶的电源部分一般由插座、插头和电线组成。

用户将插头插入电源插座，电流便通过电线传入电热水壶内部。

2. 加热部分：加热部分由加热元件和温控系统组成，其中加热元件是实现加热功能的关键。

二、加热元件加热元件是电热水壶中的核心部分，常用的加热元件有发热管和发热盘两种类型。

1. 发热管：发热管由镍铬合金丝制成，具有较高的电阻率。

当电流通过发热管时，电能转化为热能，使得发热管发热并传递给水。

2. 发热盘：发热盘由发热片、发热板和密封胶组成，通过电流通过发热片，使其发热并将热量传递给发热板，再通过传热方式使水被加热。

三、温控系统为了保证水的加热温度在合适的范围内，电热水壶通常配备了温控系统。

1. 温度传感器：温度传感器通常位于水壶内部，用于感知水温。

常用的温度传感器有热敏电阻和热电偶。

当水温超过设定的温度阈值时，传感器发送信号给温控系统。

2. 温控系统：温控系统负责监测和控制加热过程。

当温度传感器检测到水温超过设定的温度阈值时，温控系统会切断加热元件的电流，停止加热过程，以防止水的温度过高。

四、工作原理当用户启动电热水壶时，电流通过电源部分的电线进入加热部分。

根据温控系统设定的目标温度，加热元件开始工作。

以发热管为例，当电流通过发热管时，发热管内的镍铬合金丝会产生电阻加热效应，将电能转化为热能。

热能通过传导、对流和辐射等方式传递给水，使水的温度逐渐升高。

在加热过程中，温度传感器不断监测水的温度。

一旦检测到水温超过设定温度阈值，温控系统就会切断加热元件的电流，停止加热过程。

当水的温度下降到一定程度时，温控系统会再次启动加热元件，保持水的温度在所设定的范围内。

总结：电热水壶的工作原理可以简单概括为：通过电流作为能源，加热元件将电能转化为热能，再将热能传递给水，实现水的加热。

快速电热水壶的原理和结构电热水壶原理是通过水壶底部的发热管或电热盘通电后加热，电热水壶的结构原理比其它电器的结构相对简单。

∙电热水壶的工作原理是什么，为什么水开可以自动断电？电热水壶的工作原理为：利用水沸腾时产生的水蒸汽使蒸汽感温元件的双金属片变形，并利用变形通过杠杆原理推动电源开关，从而使电热水壶在水烧开后自动断电。

其断电是不可自复位的，故断电后水壶不会自动再加热。

∙电热水壶的三重安全保护装置是什么？第一重：蒸汽开关，当水沸腾后蒸汽开关会动作，使水壶断电；第二重：干烧保护，如蒸汽开关未动作，水将会一直烧下去并不断减少，当水低于最低水位或烧干时，另一温控上的双金属片会动作，使水壶断电；第三重，如以上均失去作用，随着温度升高，温控器内一塑料推杆将会熔化，使水壶断电。

∙电热水壶按照外形结构有那些分类？按结构分为直插式和旋转式。

直插式就是壶体与底座不能旋转，用发热管直接加热；旋转式是壶体与底座可以360度旋转，用发热盘加热。

目前市场常见的大多数产品为旋转式。

∙电热水壶与其它电热饮水设备相比有什么优点？电热水壶电热开水瓶饮水机优点 1. 水100%沸腾2. 干净卫生（喝多少烧多少，无隔夜开水）3. 方便、快速、可以移动使用4. 造型美观，可以家庭装饰并可作为精美礼品保温 1. 大容量2. 保温缺点 1. 多数不加保温设计2. 通常直接使用自来水1. 易结垢、难清洗2. 耗电大、不环保3. 续水后，等待沸腾的时间长1.容易导致二次污染2. 耗电3. 无法100%沸腾一定要买瓶装水，换瓶装水非常费力∙为什么有些电热水壶有香味，有香味是不是高档？有香味的电热水壶是在密封硅胶里加了芬香类的物质，所以打开盖子后会闻到一股香味，有香味表面感觉很好,但实际上对人体健康不利，所以有香味的电热水壶只是一些小品牌表面引诱消费者购买。

好的水壶应该是没有仸何味道的，包括塑料味。

盛装水的塑料部分，必须是食品级塑料，而食品级塑料是没有味道的。

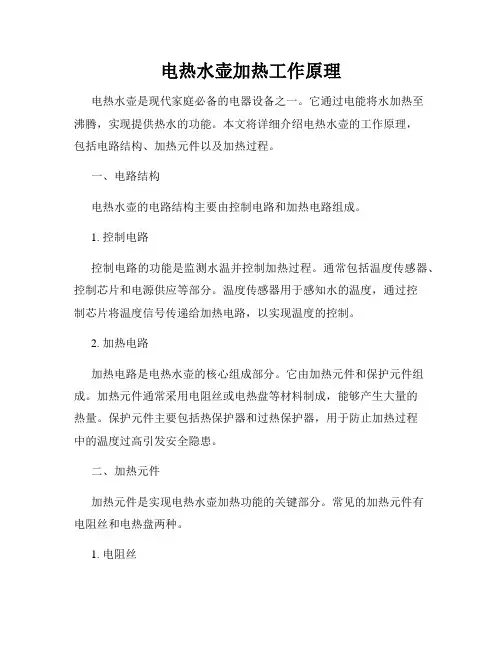

电热水壶加热工作原理电热水壶是现代家庭必备的电器设备之一。

它通过电能将水加热至沸腾，实现提供热水的功能。

本文将详细介绍电热水壶的工作原理，包括电路结构、加热元件以及加热过程。

一、电路结构电热水壶的电路结构主要由控制电路和加热电路组成。

1. 控制电路控制电路的功能是监测水温并控制加热过程。

通常包括温度传感器、控制芯片和电源供应等部分。

温度传感器用于感知水的温度，通过控制芯片将温度信号传递给加热电路，以实现温度的控制。

2. 加热电路加热电路是电热水壶的核心组成部分。

它由加热元件和保护元件组成。

加热元件通常采用电阻丝或电热盘等材料制成，能够产生大量的热量。

保护元件主要包括热保护器和过热保护器，用于防止加热过程中的温度过高引发安全隐患。

二、加热元件加热元件是实现电热水壶加热功能的关键部分。

常见的加热元件有电阻丝和电热盘两种。

1. 电阻丝电阻丝是一种利用材料电阻发热的加热元件。

常用的电阻丝材料有镍铬合金、铁铝合金等。

当电阻丝通电时，会发生电流通过并产生电阻发热，从而将水加热至沸腾状态。

2. 电热盘电热盘是一种利用电能产生热能的加热元件。

通常由电热导体和陶瓷基座组成。

电热导体具有较高的电阻率，当电流通过时会发生较大的热量产生，从而将水加热。

三、加热过程电热水壶的加热过程主要包括温度控制和加热传导两个阶段。

1. 温度控制温度控制是电热水壶将水加热至设定温度的过程。

当水温低于设定温度时，控制电路向加热电路供电，使加热元件开始发热。

温度传感器不断监测水温，当水温接近设定温度时，控制电路会停止供电，以避免温度过高。

2. 加热传导加热传导是加热元件将产生的热量传导给水的过程。

加热元件发热后，产生的热能会通过直接接触或通过传热介质传导给水，使水温逐渐升高。

水的温度升高后，热量会进一步传递至整个水体。

在加热过程中，电热水壶的控制电路会不断监测水的温度，并根据设定温度和实际温度的差异来控制加热元件的工作。

一旦温度达到设定值或超过安全温度范围，控制电路会停止供电，从而保证加热过程的安全性和稳定性。

快速电热水壶的原理和结构一、原理：快速电热水壶的加热原理主要是利用加热盘、加热管和控制电路等组件，将电能转化为热能来加热水。

1.加热盘：加热盘是连接在电热水壶底部的一个金属盘状零件，其主要作用是将电能转化为热能。

加热盘通常由不锈钢等导热性能好的金属材料制成，可以保证加热快速且均匀。

2.加热管：加热管是快速电热水壶的关键部件，其主要作用是通过电流加热来加热水。

加热管通常由镍铬合金制成，具有良好的抗腐蚀性能和较高的耐热性能。

当加热盘接通电源后，电流通过加热管，产生热量，然后将热量传递给水。

3.控制电路：快速电热水壶通常配备了温控功能，可以智能地控制加热器的加热温度。

控制电路通常包括温度传感器、控制开关和定时器等组件。

当水温达到设定温度后，控制电路会自动切断电流，以防止水过热。

二、结构：快速电热水壶通常由壶身、壶盖、手柄、刻度尺和底座组成。

1.壶身：壶身是电热水壶的主体部分，一般由不锈钢或玻璃等材料制成。

壶身的设计一般为圆筒形，方便水的装入和倒出。

壶身上通常还有水位刻度尺，方便用户掌握水的容量。

2.壶盖：壶盖用于覆盖在壶身顶部，提供密封的作用。

壶盖一般由耐高温的塑料材料制成，上面通常还设有把手，方便用户开启和关闭。

3.手柄：手柄用于提供用户握持的便利，一般由塑料或橡胶等材料制成。

手柄通常连接在壶身侧面，使用户可以方便地倾斜壶身倒水。

4.刻度尺：刻度尺通常位于壶身侧面，用于指示水的容量。

刻度尺通常根据不同容量的电热水壶而有所不同，用户可以根据需要选择合适的容量。

5.底座：底座是电热水壶的支架，用于放置水壶和接通电源。

底座通常由塑料和金属等材料制成，底部设有加热盘和控制电路。

底座还配备了电源插头和电源开关，用户可以通过插头接通电源，然后通过开关控制加热过程。

综上所述，快速电热水壶通过加热盘、加热管和控制电路等组件实现了将电能转化为热能来加热水的功能。

其结构包括壶身、壶盖、手柄、刻度尺和底座等部分。

这些部件的合理组合和设计，使得快速电热水壶能够迅速加热水，并保持水的温度稳定，为用户提供了方便快捷的热水供应。
