短半径超短半径水平井技术详解

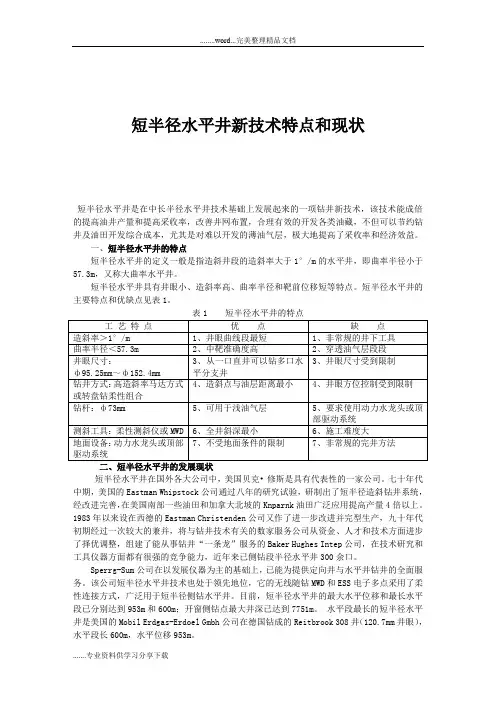

短半径水平井新技术特点和现状短半径水平井是在中长半径水平井技术基础上发展起来的一项钻井新技术，该技术能成倍的提高油井产量和提高采收率，改善井网布置，合理有效的开发各类油藏，不但可以节约钻井及油田开发综合成本，尤其是对难以开发的薄油气层，极大地提高了采收率和经济效益。

一、短半径水平井的特点短半径水平井的定义一般是指造斜井段的造斜率大于1°/m的水平井，即曲率半径小于57.3m，又称大曲率水平井。

短半径水平井具有井眼小、造斜率高、曲率半径和靶前位移短等特点。

短半径水平井的主要特点和优缺点见表1。

二、短半径水平井的发展现状短半径水平井在国外各大公司中，美国贝克•修斯是具有代表性的一家公司。

七十年代中期，美国的Eastman Whipstock公司通过八年的研究试验，研制出了短半径造斜钻井系统，经改进完善，在美国南部一些油田和加拿大北坡的Knparnk油田广泛应用提高产量4倍以上。

1983年以来设在西德的Eastman Christenden公司又作了进一步改进并完型生产，九十年代初期经过一次较大的兼并，将与钻井技术有关的数家服务公司从资金、人才和技术方面进步了择优调整，组建了能从事钻井“一条龙”服务的Baker Hughes Intep公司，在技术研究和工具仪器方面都有很强的竞争能力，近年来已侧钻段半径水平井300余口。

Sperrg-Sum公司在以发展仪器为主的基础上，已能为提供定向井与水平井钻井的全面服务。

该公司短半径水平井技术也处于领先地位，它的无线随钻MWD和ESS电子多点采用了柔性连接方式，广泛用于短半径侧钻水平井。

目前，短半径水平井的最大水平位移和最长水平段已分别达到953m和600m；开窗侧钻点最大井深已达到7751m。

水平段最长的短半径水平井是美国的Mobil Erdgas-Erdoel Gmbh公司在德国钻成的Reitbrook 308井（120.7mm井眼），水平段长600m，水平位移953m。

超短半径水平井技术特点及应用探究摘要：超短半径水平井技术具有成本低、周期短、地层污染小等特点，还能大幅度提高油井产量和原油产量。

油田在开发之后，已经进入开发中后期，部分老油田面临着老井改造、薄差油层剩余油挖潜和稳产增产的技术压力：针对这一技术难题，油田通过使用超短半径水平井钻井技术，在老井眼油层中的油层套管内部开窗侧钻，同时使用旋转自封器等工具，解决了薄差油层增产的技术难题，在水平段施工过程中，解决了大曲率造斜段钻进过程中的高摩阻等难题，能够完成了水平段超过16ｍ的长水平段施工，在油层内穿行超过15ｍ，提高了该油层的泄油面积：该项技术为油田薄差油层剩余油挖潜、降本增效、提高采收率提供新技术途径：关键词：超短半径水平井技术；薄差油层；长水平段施工；技术特点油田在经过开发之后，已经进入开发中后期，很多区块均属于陆相多油层砂岩油田，目前已进人高含水和特高含水期，剩余油分布零散，整体动用较差，面临着老井改造、薄差油层剩余油挖潜和稳产增产的技术压力。

超短半径水平井剩余油挖潜技术是提高老区油田采收率的技术，具有中靶率高、施工周期短、产量高、钻井成本低等特点。

所以，油田针对这一技术难题，也采用了超短半径水平井技术，解决了薄差油层增产的技术难题，克服了水平段钻进中大曲率造斜段的高摩阻等难题，提高了该油层的泄油面积，为油田薄差油层剩余油挖潜、降本增效、提高采收率提供了一条新的技术途径。

1超短半径水平井钻井技术简介1.1技术原理超短半径水平井技术，就是不用打新的井眼，在原井套管内部油层的位置进行开窗作业。

这种技术为了解决常规弯螺杆造斜方式不能实现造斜段高曲率增斜的难题，必须使用柔性钻杆在造斜段和水平段进行钻进。

这种柔性钻具每在油层中钻进5ｍ长的距离后，钻具就能够弯曲成90％而曲率半径只在3.2ｍ，当钻具在完成造斜后，可以继续在水平段钻进一定距离，从而达到剩余油挖潜的目的。

可以采用多功能导向管、筛管、裸眼等不同方式完井来适应不同储层的特点。

超短半径水平井喷射钻井机理嘿，朋友们！今天咱来唠唠超短半径水平井喷射钻井机理这档子事儿。

你说这超短半径水平井喷射钻井啊，就好比是在地下挖地道的超级能手！想象一下，它就像个机灵的小老鼠，能在地下快速又巧妙地打出一条通道来。

这其中的关键呢，就是那股喷射的力量。

就跟咱打喷嚏似的，“噗”的一下，带着强大的冲击力，把岩石啥的都给冲开。

可别小看了这股力量，它可是能让钻井变得又快又好的绝招呢！而且啊，这超短半径水平井喷射钻井还有个厉害的地方，就是它特别灵活。

它能在那些复杂的地下环境里游刃有余，不管是遇到硬石头还是软泥巴，它都能搞定。

就好像一个武林高手，啥场面都能应对自如。

它的工作过程也挺有意思。

就像是一场精彩的表演，先是找准位置，然后“嗖”的一下就开始行动啦。

那速度，那效率，真让人惊叹不已！这可不是随随便便就能做到的，得有高超的技术和精准的控制才行。

咱再想想，如果没有这超短半径水平井喷射钻井，那好多事情可就难办了呀！那些地下的宝藏怎么能快速被发现和开采呢？好多工程不就没法顺利进行了嘛！所以说啊，它可真是个大功臣呢！你说它这么厉害，是不是得好好研究研究它的机理呢？只有把它弄明白了，咱才能更好地利用它呀！就好比你有个厉害的工具，你得知道怎么用才能发挥出它最大的作用，对吧？这超短半径水平井喷射钻井机理就是我们打开地下宝藏大门的钥匙呀！咱们得感谢那些研究这个的科学家和工程师们，是他们让这个神奇的技术不断发展和完善。

让我们能享受到它带来的好处。

总之呢，超短半径水平井喷射钻井机理是个特别重要又特别有趣的东西。

它就像一个隐藏在地下的秘密武器，为我们的生活和发展提供了强大的助力。

咱可得好好了解它，利用它，让它为我们创造更多的价值呀！这就是我对超短半径水平井喷射钻井机理的看法，你们觉得呢？。

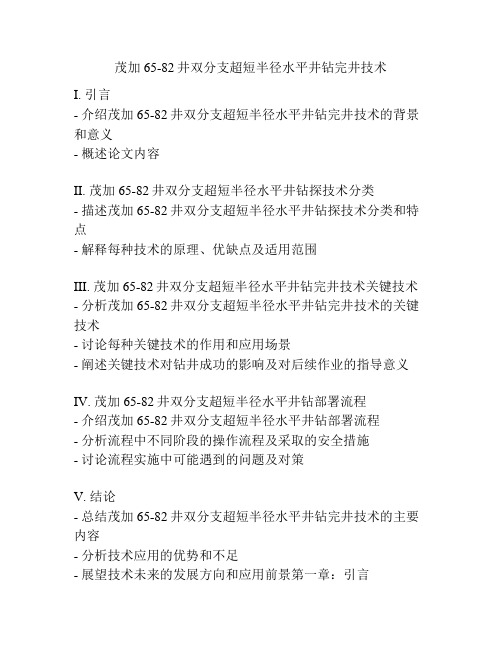

茂加65-82井双分支超短半径水平井钻完井技术I. 引言- 介绍茂加65-82井双分支超短半径水平井钻完井技术的背景和意义- 概述论文内容II. 茂加65-82井双分支超短半径水平井钻探技术分类- 描述茂加65-82井双分支超短半径水平井钻探技术分类和特点- 解释每种技术的原理、优缺点及适用范围III. 茂加65-82井双分支超短半径水平井钻完井技术关键技术- 分析茂加65-82井双分支超短半径水平井钻完井技术的关键技术- 讨论每种关键技术的作用和应用场景- 阐述关键技术对钻井成功的影响及对后续作业的指导意义IV. 茂加65-82井双分支超短半径水平井钻部署流程- 介绍茂加65-82井双分支超短半径水平井钻部署流程- 分析流程中不同阶段的操作流程及采取的安全措施- 讨论流程实施中可能遇到的问题及对策V. 结论- 总结茂加65-82井双分支超短半径水平井钻完井技术的主要内容- 分析技术应用的优势和不足- 展望技术未来的发展方向和应用前景第一章：引言随着油气资源的日益减少和储量的逐渐枯竭，如何提高油气勘探开采的效率和生产率成为了石油工业的重要任务。

超短半径水平井钻探技术由于在群测群防、增产节能及废井治理方面等方面具有显著的优势而日益受到关注。

本文以茂加65-82井双分支超短半径水平井钻完井技术为例，对该技术的钻探分类、关键技术、部署流程等方面进行详细介绍。

第二章：茂加65-82井双分支超短半径水平井钻探技术分类1. 常规水平井技术常规水平井技术又称传统水平井技术，主要是以主井或副井为钻探目标，钻孔长度较长，普遍应用于岩性好、透水性好的地层。

2. 超短半径水平井技术超短半径水平井技术是一种利用特殊钻头、钻具和采用不同方法加固措施等，实现水平井由大半径曲线到小半径曲线钻探的一种技术。

超短半径水平井技术主要适用于储层厚度较薄，井径大小、沉积相差别悬殊的地层中。

3. 分支水平井技术分支水平井技术即为通过一个垂直井口钻探进入地下岩层之后，以此为基础构建一些分支井弯道，以增加井筒面积，从而达到产能增强的目的。

径向水平井技术简介长城钻探工程技术研究院一、技术概要径向水平井技术是近年发展起来的一项新技术；技术原理在油层部位钻孔，利用高压水力破岩作用在油层中的不同方向上钻出多个径向水平井眼，从而增大泄油面积，有效提高储层动用程度及最终采收率。

长城钻探工程技术研究院经过三年研究攻关，突破了套管钻孔和喷射钻进等核心技术，采用全部自主研发的工具，成功进行了三口井试验。

形成了自主知识产权超短半径径向水平井工具系统。

试验井产液量平均增加2倍以上，显示了该套技术良好的应用前景。

超短半径径向水平井示意图二、技术需求大部分老油田已进入开发的中后期，面临以下问题：1）单井产量逐年下降；2）大量的剩余储量不能被有效开采；3）低品位油气藏达50%以上。

三、技术优势径向水平井是低成本提高单井产量有效的一种技术手段，具有以下几方面优势：1）直井改造，节省建井成本；2）小修作业机配合施工，成本低；3）直井管理，生产、配套、维护成本低。

四、技术特点1、增大采油半径，提高采收率各分支径向喷射长度达50～100m。

单井的采油半径大大增加，油井的采油速度及最终采收率都将得到提高。

国外应用效果表明，该技术增油效果明显，增加产量一般在50%～500%。

主要应用于以下几方面：1）可增大生产层供油面积2）可穿透井眼污染区域3）可改善地层渗透性4）可改善注水效果5）可降低底水锥进速度2、施工成本低，周期短1）地面设备体积小，运行成本低需小修作业机即可满足施工作业2）对套管无破坏套管不需要段铣、不需完井五、适用范围1、主要适用井况1）新井完井2）老井二次完井3）油井解堵4）注水井解堵2、适应油层1）适应的地层主要是中高压中低渗油层，如砂岩、泥质粉砂岩、泥页岩等具有一定孔隙及层理的沉积地层，同时也适用于灰岩油层、煤层。

2）油层应具有一定的厚度，一般有效厚度应大于2米，且油层平面较为发育，均质性较好3）油层油水分布情况清楚4）油层上下隔层发育良好5）井筒状况良好6）油层不存在严重的出砂现象六、施工需要的主要地面设备及井下专用工具1、作业机1台（21米）2、400型水泥车1台3、Φ73mm油管(建议使用外加厚油管)4、供水罐车1台5、高压泵等6、井下专用工具：钻孔工具系统、喷射工具系统等七、主要技术指标1、套管钻孔孔径：φ25mm2、地层水平井眼孔径：φ30mm～φ50mm3、水平距离：30～50m八、目前能够施工井型1、油层套管尺寸：5 1/2″2、井深3000米3、套管内通径≥118mm4、井斜不大于30度。

超短半径水平井钻井技术在注入井解堵中的应用章节一：引言-介绍超短半径水平井钻井技术及其优点-介绍注入井解堵的背景和意义-阐述超短半径水平井钻井技术在注入井解堵中的应用前景章节二：超短半径水平井钻井技术的特点和优势-超短半径水平井钻井技术的定义和原理-阐述超短半径水平井的构造和特点-介绍超短半径水平井钻井技术的优势章节三：注入井解堵技术-注入井解堵技术的定义和原理-介绍注入井堵塞的成因和机制-介绍注入井解堵的解决方案章节四：超短半径水平井钻井技术在注入井解堵中的应用-阐述超短半径水平井钻井技术在注入井解堵中的原理和方法-介绍超短半径水平井钻井技术在注入井解堵中的优势和应用效果章节五：结论-总结超短半径水平井钻井技术在注入井解堵中的应用价值-展望超短半径水平井钻井技术在注入井解堵领域的发展前景-为推广应用超短半径水平井钻井技术提供建议第一章：引言近年来，随着油气勘探领域的不断发展，钻井技术也在不断创新和进步。

超短半径水平井钻井技术是一种新兴的钻井技术，具有钻孔路径短、钻井速度快、生产效率高等显著优势。

注入井解堵作为一项解决注气油藏堵塞难题的技术，也一直是油气勘探和采集领域的研究热点之一。

本文旨在探讨超短半径水平井钻井技术在注入井解堵中的应用，旨在为油气勘探和采集领域提供思路与方法。

第二章：超短半径水平井钻井技术的特点和优势超短半径水平井钻井技术是一种新型的钻井技术，是在传统的垂直井和水平井的基础上发展而来。

它采用高精度导向技术，将钻头定向到水平井段，以实现高效开采油气。

超短半径水平井钻井技术的主要特点如下：1. 钻孔路径短：超短半径水平井相对于传统水平井，其钻孔路径更短，更精准，钻井半径通常小于50米。

2. 钻井速度快：超短半径水平井钻井速度通常在每天1000米以上，大大提高了油田的生产效率。

3. 生产效率高：超短半径水平井钻井技术具有强大的产能，其申请地开采效果好，大大提高了油气生产产量。

4. 节约成本：与传统水平井相比，超短半径水平井钻井过程中需要的钻杆和钻头等工具更少，可以有效减少成本。

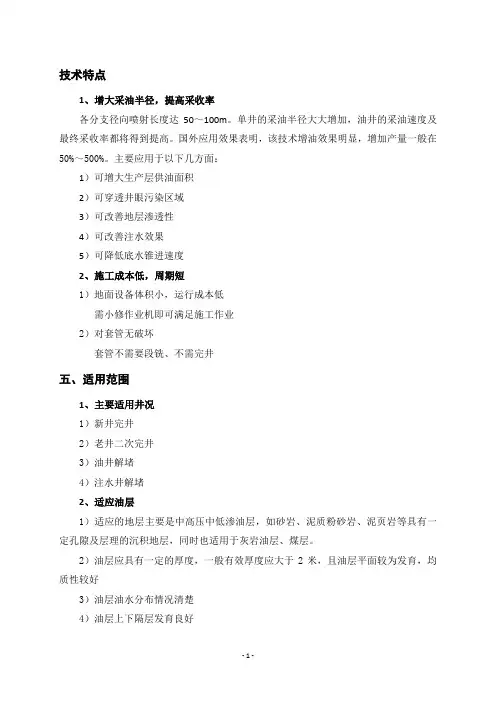

技术特点1、增大采油半径，提高采收率各分支径向喷射长度达50～100m。

单井的采油半径大大增加，油井的采油速度及最终采收率都将得到提高。

国外应用效果表明，该技术增油效果明显，增加产量一般在50%～500%。

主要应用于以下几方面：1）可增大生产层供油面积2）可穿透井眼污染区域3）可改善地层渗透性4）可改善注水效果5）可降低底水锥进速度2、施工成本低，周期短1）地面设备体积小，运行成本低需小修作业机即可满足施工作业2）对套管无破坏套管不需要段铣、不需完井五、适用范围1、主要适用井况1）新井完井2）老井二次完井3）油井解堵4）注水井解堵2、适应油层1）适应的地层主要是中高压中低渗油层，如砂岩、泥质粉砂岩、泥页岩等具有一定孔隙及层理的沉积地层，同时也适用于灰岩油层、煤层。

2）油层应具有一定的厚度，一般有效厚度应大于2米，且油层平面较为发育，均质性较好3）油层油水分布情况清楚4）油层上下隔层发育良好5）井筒状况良好6）油层不存在严重的出砂现象六、施工需要的主要地面设备及井下专用工具1、作业机1台（21米）2、400型水泥车1台3、Φ73mm油管(建议使用外加厚油管)4、供水罐车1台5、高压泵等6、井下专用工具：钻孔工具系统、喷射工具系统等七、主要技术指标1、套管钻孔孔径：φ25mm2、地层水平井眼孔径：φ30mm～φ50mm3、水平距离：30～50m八、目前能够施工井型1、油层套管尺寸：5 1/2″2、井深3000米3、套管内通径≥118mm4、井斜不大于30度。

小井眼侧钻短半径水平井钻井技术
小井眼侧钻短半径水平井是一种新兴的钻井技术，它主要是应用于石油勘探、开发和生产过程中，特别是在油气储层中无法进行常规开采或生产的情况下。

小井眼侧钻短半径水平井采用侧钻技术，在原有钻孔的基础上向侧面扩展钻孔，使井筒能够在短距离内穿过厚储层，提高生产效率和采选率。

小井眼侧钻短半径水平井的核心是钻头的设计和控制技术，这是确保钻井效果和生产效率的关键。

它不仅需要有足够强的钻头，而且还需要使用先进的电子技术、控制系统和联机分析等技术来实现井筒追踪、、控制、数据采集和分析，以便更快、更准确地控制方向和位置。

相较于常规单井钻井技术，小井眼侧钻短半径水平井在产能和效益上显然更高。

但也存在着一些潜在的技术和环境问题，例如稳定性、环境污染、数据保存等难题。

因此，在使用该技术时需要全面考虑各种因素，最大限度地减少风险，同时不断技术创新提高钻井技术的效率和成功率。

总之，小井眼侧钻短半径水平井是一种新型的钻井技术，在石油生产领域中具有广泛应用前景。

在保障钻井质量的前提下，高效、精确、安全的钻井技术将为油气储量的开采和生产带来新机遇，为我国的能源供应提供有力支撑。

超短半径径向水平井新技术及其在煤层气开采中的应用张　义　鲜保安　赵庆波　鲍清英　张继东　高　颖(中国石油勘探开发研究院廊坊分院,河北廊坊　065007)摘　要:超短半径径向水平井钻井技术是近几十年来发展起来的一项新型油田增产技术。

利用该技术在早期或老期油气井、压裂效果不好的探井以及近井地带污染/堵塞严重的已开发井中开展试验,取得了较好的增产效果,但由于转向系统、水力破岩钻头等几项关键技术问题,一直没有得到大面积的推广应用。

本文在分析常规径向水平井转向系统、破岩钻头等关键技术优缺点的同时,介绍了这几项关键技术近几年来国内外取得的新进展及其在煤层气钻井中的优势。

关键词:径向水平井　转向系统　水力破岩钻头　煤层气　旋转Study on New Technologies of Ultra -short Radius Radial HorizontalWells and Application in Coal -bed Methane DevelopmentZhang Yi ,Xian Bao 'an ,Zhao Qingbo ,Bao Qingying ,Zhang Jidong and Gao Ying(Langfang B ranc h ,R esearc h Institute of Petroleum E xploration and Development ,Petrochina ,H ebei 065007)A bstract :Ultra -short radius radial horizontal wells technology is a ne w stimulation for oil development in re -cent years .It has got a good stimulation effect in old oil or gas wells ,bad fractured wells ,and near borehole dama ge wells .However ,this technology has not been used widely due to some critical technologies 'pr oblems such as turning system ,hydraulic r ock -breaking bit ,etc .In this paper ,both pr os and cons of the critical technologies of common radial horizontal wells technology are analyzed .Meanwhile ,new progresses and advan -tages in CB M drilling of these critical technologies both home and abroad are also introduced in detail .Keywords :Radial horizontal well ;turning system ;hydraulic rock -breaking bit ;CBM ;revolving 美国的Bechtel 和Petrophsics 两家公司在20世纪80年代联合研制出利用高压水射流钻头通过特制井下转向器进行径向水平钻进的钻井系统。

大庆油田超短半径水平井钻井技术宫华;郑瑞强;范存;徐月庆;耿晓光;张朝纯【摘要】The ultra-short radius horizontal well technology can effectively develop thin, vertical fracture, heavy crude and low permeability reservoirs. The technical principles of this technology and the specially designed drilling tools for Daqing Oilfield were introduced. The fast milling in $139.7 mm casing,the short radius build-up/holding and the whole well reverse circulation in ^ 117. 5 mm borehole were introduced. The advantages of this technology were analyzed. Using Well Xing-Ping G2 as an example,the field application of this technology was introduced in detail. The results show that the liner completion operation in this well was achieved successfully which lays a foundation for continuous production and the necessary workovers. Since 2009, this technology has been used in 16ultra-short radius horizontal wells in Daqing Oilfield with the maximum curvature of 16. 93°/m and targeting rate of 100%.%针对超短半径水平井钻井存在的造斜段井眼曲率大于10°/m、常规钻具无法顺利通过大曲率造斜段、筛管完井困难等技术难题,大庆油田成功研制了旋转自封器、φ139.7 mm导向锚定系统、多功能导向管、高强度柔性钻杆、特制φ117.5mm三牙轮钻头等工具,形成了一套较为完善的超短半径水平井钻井技术.该技术采用纯机械造斜原理,不需弯螺杆等动力钻具即可完成3.2m曲率半径的造斜段施工,造斜能力达到(15°～20°)/m；高强度柔性钻杆的应用确保了井下钻具组合顺利通过大曲率造斜段及水平段的稳斜钻进；并实现φ117.5 mm井眼防砂筛管完井,满足后续修井作业要求.自2009年以来,大庆油田已完成16口超短半径水平井施工,平均钻井周期12.14 d,平均井眼曲率15.21°/m,中靶率100％.介绍了大庆油田超短半径水平井钻井技术的关键技术研究与现场应用情况.【期刊名称】《石油钻探技术》【年(卷),期】2011(039)005【总页数】4页(P19-22)【关键词】超短半径;水平井;柔性钻杆;套管开窗;杏-平;G2井;大庆油田【作者】宫华;郑瑞强;范存;徐月庆;耿晓光;张朝纯【作者单位】中国石油大庆钻探工程公司钻井工程技术研究院,黑龙江大庆163413;中国石油大庆钻探工程公司钻井工程技术研究院,黑龙江大庆163413;中国石油大庆钻探工程公司钻井工程技术研究院,黑龙江大庆163413;中国石油大庆钻探工程公司钻井工程技术研究院,黑龙江大庆163413;中国石油大庆钻探工程公司钻井工程技术研究院,黑龙江大庆163413;顺通井下技术服务公司,辽宁盘锦124010【正文语种】中文【中图分类】TE24320世纪80年代初, 美国Petrolphysics公司和Bechtel公司开发出一种新的特殊钻井技术——超短半径水平井技术[1-3]。
