模具零部件检验单

模具验证流程图 The manuscript was revised on the evening of 20211.模具总成检验: 目的:检查各工模零件总装配合是否符号要求，不合格则排除故障。

总装合格则进入试模程序。

.程序:检查工模制作内容的完整性是否符合图纸要求.检查工模零件主要的形状尺寸和位置尺寸.检查工模行位运行情况,斜顶运行情况.检查工模FIT模分型面各处碰穿和插穿.检查工模开合模,顶出和复位运行.检查工模油缸,油缸附件,行程开关运行.检查工模浇口入水和排气槽.检查工模冷却系统是否漏水以及运水压力和流量数据.检查工模铭牌编号和试模及运输所需的安全装置,以及与注塑机配合码模螺孔尺寸.各工模零件总装完整性和正确性,避免零件错装漏装以及装配不当等缺陷.检查成形零件表面的省模光洁度.填写工模总装检查报告(TABLE 1).2. 试模:目的:通过试模找出所有试模过程中所遇到的问题,来评估模具是否满足注塑生产要求,以进一步决定对模具作出相应修改.内容:根据模具设计任务书，选择相应注塑机.试调校空运行,检查模具运行状态,如有必要及时送制作组维修.根据模腔大小,调节合适的射胶压力、速度,以第一模走满约70%左右(不允许第一模爆棚),逐步加压加速.对于多型腔的模,通过SHORT SHOT试验,对比各腔进胶速度的快慢,加大填充进胶较慢的型腔流道,使各型腔保持平衡入水.试调校不同之注塑参数(设置不同的温度、速度、压力、模温之组合)各成型200~300啤,并对成型工艺条件作详细的记录,分类填写试模报告.(TABLE 2)进行尺寸检测收集数据资料,进行塑件统计分析.3. 塑件统计分析:目的:通过数据收集,进行统计分析,从而掌握零件尺寸的波动情况,判断产品优劣.方法:每25啤抽出5PCS连续啤塑的产品,使用相应仪器(CMM,投影仪,千分尺,百分表等)读出要求测量的尺寸,并记录。

根据数据计算它的变化程度和实际大小公差权限是否符合要求,从而判断是否满足品质要求,以评估生产能力高低.4. 纠正行动:通过塑件图表分析,若实际值不符,则该模具不能适应大批量的稳定生产,必须在模具方面修正或调整注塑工艺参数,再重新进入试模程序.5. 工模验收:目的:经过各项程序测试合格后,提供相应的资料,以指导和控制后续的注塑生产.内容:完整的模具设计图输入电脑档案.后备件及附属零件清单(互换core,行位等).试模注塑样办及相应测试报告.工模生产批准书(TABLE 3).6．交易结算：目的:是通过模具制造交付使用后的结算，形成最终模具的结算价。

浇口套内径尺寸、是否氮化处理
浇口套与模框上表面是否平齐
流道及内浇口抛光是否达到要求
集渣包、排气抛光是否达到要求
推杆机构
顶板运动是否平稳、无卡滞、无异响
顶杆从正面插入无卡滞
复位拉杆孔位及大小是否符合客户压机
复位杆头部是否清角
冷却系统
动衬模冷却水管是否装齐并测漏
定衬模冷却水管是否装齐并测漏
浇口套、分流锥冷却水管是否装齐并测漏
滑块冷却水管是否装齐并测漏
集中分水器是否装置单个冷却开关
水管接头形式与尺寸是否符合客户要求
其它
模具表面是否有凹凸不平缺陷
模具外形倒角是否均匀、大小是否合适
模具吊装是否平稳，吊环能否拧到底。
形腔工作表面、滑块部位是否有防锈油
模框是否打有敲模孔
模具表面是否喷漆
模具铭牌是否安装
模具快换销是否装置双层细牙顶丝
油缸油管接头是否符合客户要求
行程开关在行程范围内是否与定模框干涉
斜导柱行程准确
滑块档板安装准确
分
型
面
平滑、无刀痕、无凹陷、凸起、圆角顺滑
衬模和浇口套分流锥高出模框
复位杆凹入分型面
衬模外形R角与模框配合间隙
大平面着红丹情况
侧面分型面着红丹情况、过盈拉黑情况
浇注系统
定位环尺寸、45#与H13组合是否平齐

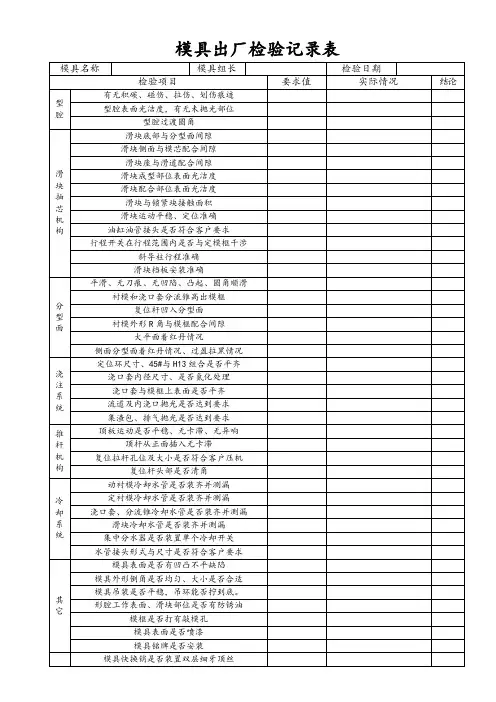

模具出厂检验记录表
模具名称
模具组长
检验日期
检验项目
要求值
实际情况
结论
型腔
有无积碳、碰伤、拉伤、划伤痕迹
型腔表面光洁度，有无未抛光部位
型腔过渡圆角
滑块抽芯机构
滑块底部与分型面间隙
滑块侧面与模芯配合间隙
滑块座与滑道配合间隙
