2020年中国石油大学网络教育040107泵与压缩机-20考试试题及参考答案

2020年中国石油大学网络教育040106机械设备电气控制-20考试试题及参考答案《机械设备电气控制》课程综合复习资料一、选择题1. 交流接触器的作用是。

A. 频繁通断主回路B. 频繁通断控制回路C. 保护主回路D. 保护控制回路2. 在直流电动机控制线路中为了防止过载、堵转等造成电动机的损坏，采用。

A. 电压负反馈控制B. 电流截止正反馈控制C. 电流截止负反馈控制D. 转速负反馈控制3. 同一电器的各个部件在图中可以不画在一起的图是。

A. 安装接线图B. 电气原理图C. 电器布置图D. 电气互连图4. 在控制电路中，如果两个常开触点串联，则它们是。

A. 与逻辑关系B. 或逻辑关系C. 非逻辑关系D. 与非逻辑关系5. 欲使接触器KM1和接触器KM2实现互锁控制，需要。

A. 在KM1的线圈回路中串入KM2的常开触点B. 在KM1的线圈回路中串入KM2的常闭触点C. 在两接触器的线圈回路中互相串入对方的常开触点D. 在两接触器的线圈回路中互相串入对方的常闭触点6. 在电动机的连续运转控制中，其控制关键是的应用。

A. 自锁触点B. 互锁触点C. 符合按钮D. 机械联锁7. 双速电动机高速运行时，定子绕组采用连接。

A. 星型B. 三角形C. 星-三角形D. 双星型8. 若接触器用按钮起动，且起动按扭两端并联接触器的常开触点，则电路具有。

A. 零压保护功能B. 短路保护功能C. 过载保护功能D. 弱磁保护功能9. 欲使接触器KM1动作后接触器KM2才能动作，需要。

A. 在KM1的线圈回路中串入KM2的常开触点B. 在KM1的线圈回路中串入KM2的常闭触点C. 在KM2的线圈回路中串入KM1的常开触点D. 在KM2的线圈回路中串入KM1的常闭触点10. 11kW以上的笼型电机，起动时应采取。

机械设备电气控制第1页共7页。

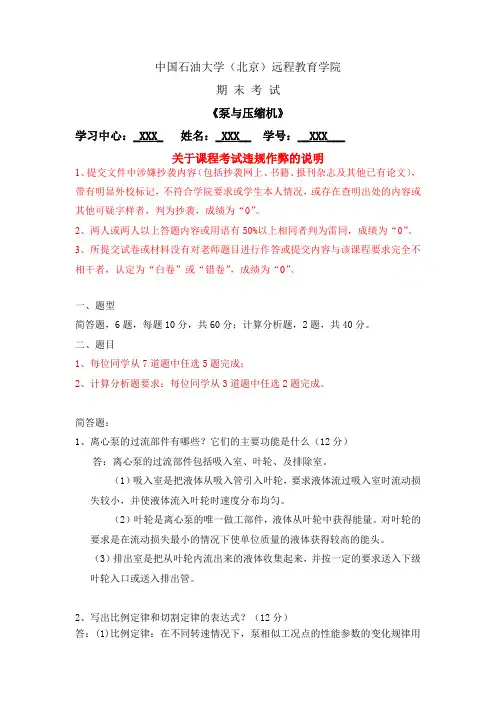

中国石油大学（北京）远程教育学院期末考试《泵与压缩机》学习中心：_XXX_ 姓名：_XXX__ 学号：__XXX___关于课程考试违规作弊的说明1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。

2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。

3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。

一、题型简答题，6题，每题10分，共60分；计算分析题，2题，共40分。

二、题目1、每位同学从7道题中任选5题完成；2、计算分析题要求：每位同学从3道题中任选2题完成。

简答题：1、离心泵的过流部件有哪些？它们的主要功能是什么（12分）答：离心泵的过流部件包括吸入室、叶轮、及排除室。

（1）吸入室是把液体从吸入管引入叶轮，要求液体流过吸入室时流动损失较小，并使液体流入叶轮时速度分布均匀。

（2）叶轮是离心泵的唯一做工部件，液体从叶轮中获得能量。

对叶轮的要求是在流动损失最小的情况下使单位质量的液体获得较高的能头。

（3）排出室是把从叶轮内流出来的液体收集起来，并按一定的要求送入下级叶轮入口或送入排出管。

2、写出比例定律和切割定律的表达式？（12分）答：(1)比例定律：在不同转速情况下，泵相似工况点的性能参数的变化规律用比例定律来确定。

表达式:2121n n Q Q =(1 - 50) 22121⎪⎪⎭⎫ ⎝⎛=n n H H (1 - 51) 32121⎪⎪⎭⎫ ⎝⎛=n n N N (1 - 52) (2)切割定律：当叶轮切割量较小时，可认为切割前后叶片的出口角和通流面积近似不变，泵效率近似相等。

表达式: v r v r c b D c b D Q Q ητητ22222222'''''=' 222222ττb D b D ≈''' ; v v ηη=' 故切割前后的流量间关系为：222222D D n D n D c c Q Q r r '=''='='(1 - 56) 扬程间的关系为：2222222⎪⎪⎭⎫ ⎝⎛'='''='D D c u c u H H h u u u ηη(1 - 57) 功率间的关系为： 322⎪⎪⎭⎫ ⎝⎛'=''''='D D QH H Q N N ηρηρ(1 -58)3、简述汽蚀发生的过程，并描述汽蚀产生的危害。

《机械设备电气控制》课程综合复习资料一、选择题1. 交流接触器的作用是。

A. 频繁通断主回路B. 频繁通断控制回路C. 保护主回路D. 保护控制回路2. 在直流电动机控制线路中为了防止过载、堵转等造成电动机的损坏，采用。

A. 电压负反馈控制B. 电流截止正反馈控制C. 电流截止负反馈控制D. 转速负反馈控制3. 同一电器的各个部件在图中可以不画在一起的图是。

A. 安装接线图B. 电气原理图C. 电器布置图D. 电气互连图4. 在控制电路中，如果两个常开触点串联，则它们是。

A. 与逻辑关系B. 或逻辑关系C. 非逻辑关系D. 与非逻辑关系5. 欲使接触器KM1和接触器KM2实现互锁控制，需要。

A. 在KM1的线圈回路中串入KM2的常开触点B. 在KM1的线圈回路中串入KM2的常闭触点C. 在两接触器的线圈回路中互相串入对方的常开触点D. 在两接触器的线圈回路中互相串入对方的常闭触点6. 在电动机的连续运转控制中，其控制关键是的应用。

A. 自锁触点B. 互锁触点C. 符合按钮D. 机械联锁7. 双速电动机高速运行时，定子绕组采用连接。

A. 星型B. 三角形C. 星-三角形D. 双星型8. 若接触器用按钮起动，且起动按扭两端并联接触器的常开触点，则电路具有。

A. 零压保护功能B. 短路保护功能C. 过载保护功能D. 弱磁保护功能9. 欲使接触器KM1动作后接触器KM2才能动作，需要。

A. 在KM1的线圈回路中串入KM2的常开触点B. 在KM1的线圈回路中串入KM2的常闭触点C. 在KM2的线圈回路中串入KM1的常开触点D. 在KM2的线圈回路中串入KM1的常闭触点10. 11kW以上的笼型电机，起动时应采取。

机械设备电气控制第1页共7页。

《泵与压缩机》课程综合复习资料一、单选题I、λ值越大，往复泵流量不均度（）。

A、越大B,越小C、不变D,不确定答案：A2、在活塞式压缩机中，当a=90°时，活塞处于（）。

A.行程中点B.偏向内止点一恻C.偏向外止点一侧D.外止点答案:C3、后弯型叶轮，叶片弯曲方向与叶轮旋转方向相反，叶片出口角n2.（）.A.>90,B.<90oC.>I800D.<180o答案：B4,若曲柄半径与连杆长度之比λ=0,三缸泵的流量不均度为O。

A、0.325B、0.14C、0.09D、0.25答案：B5、下列哪个角度弯管水流进出阻力损失最大？A.90°B.120oC.150oD.175°答案：A6、气缸中心线夹角为180°,曲柄错角为180°的两列压缩机属于（）式压缩机。

A.直列B.角C.对置D.对动答案：D7、在离心压缩机中多变指数一般为O。

A.m=lB.l<m<kC.m=kD.m>k答案：B8、在单列压缩机中采用加平衡质量的方法，可以使一阶往复惯性力O。

A.部分平衡B.完全平衡C.旋转90°D.旋转180°答案：A9、对流量系数a大小影响最大的是（）。

A、泵阀滞后B、液体压缩C、吸入气体D、阀、活塞及其他密封处的泄漏损失答案：A10、在后弯叶片型叶轮中，O的叶轮称为压缩机型叶轮。

A. β2A=150〜20°B. β2A=15°〜30°C. 02A=25O〜40°D. β 2A=30O〜60°答案：DII,在极限压力比下，容积系数AV为（）。

A.1B.OC.无穷大D.0.5答案：B12、往复泵流量系数α与泵的容积效率小之间的关系为（）。

A、a=ηv B,a<ηv C、a>ηv D、不确定答案：B13、在多级压缩机中，若i级以前有凝析发生，则i级以后的所有各级相对湿度O1.A.>B.<C.≠D.=答案:A14、离心泵的主体是（）。

1．第1题单选题离心压缩机级数越多，压缩机的（）流量越大。

A、堵塞B、喘振标准答案：B您的答案：A题目分数：8此题得分：0.0批注：2．第2题单选题离心压缩机流量过小时会发生（）工况。

A、堵塞B、喘振标准答案：B您的答案：B题目分数：8此题得分：8.0批注：3．第3题单选题离心压缩机的主要作功部件是（）部件。

A、叶轮B、扩压器标准答案：A您的答案：A题目分数：8此题得分：8.0批注：4．第4题单选题（）为机械能形式表示的能量方程式。

A、伯努利方程式B、热焓方程式标准答案：A您的答案：A题目分数：8此题得分：8.0批注：5．第5题判断题离心压缩机级中气体获总能头包括理论能头、轮阻损失能头和内漏气损失能头。

标准答案：正确您的答案：题目分数：8此题得分：0.0批注：6．第6题判断题离心压缩机级中能量损失不会受到气流马赫数的影响。

标准答案：错误您的答案：题目分数：8此题得分：0.0批注：7．第7题判断题离心压缩机的流量越大，压缩机的级压比越大。

标准答案：错误您的答案：题目分数：9此题得分：0.0批注：8．第8题判断题离心压缩机无叶扩压器与叶片扩压器相比，叶片扩压器的径向尺寸较大。

标准答案：错误您的答案：题目分数：8此题得分：0.0批注：9．第9题判断题离心压缩机的蜗壳部件用于收集气体并减速扩压。

标准答案：正确您的答案：题目分数：8此题得分：0.0批注：10．第10题判断题离心压缩机入口节流调节与转动可调进口导叶调节相比，入口节流调节方法更加简单方便。

标准答案：正确您的答案：题目分数：9此题得分：0.0批注：11．第11题判断题离心压缩机级数增加使稳定工作区变窄。

标准答案：正确您的答案：题目分数：9此题得分：0.0批注：12．第12题判断题离心压缩机流动相似条件中的特征马赫数即为气流马赫数。

标准答案：错误您的答案：题目分数：9此题得分：0.0批注：试卷总得分：24.0试卷总批注：。

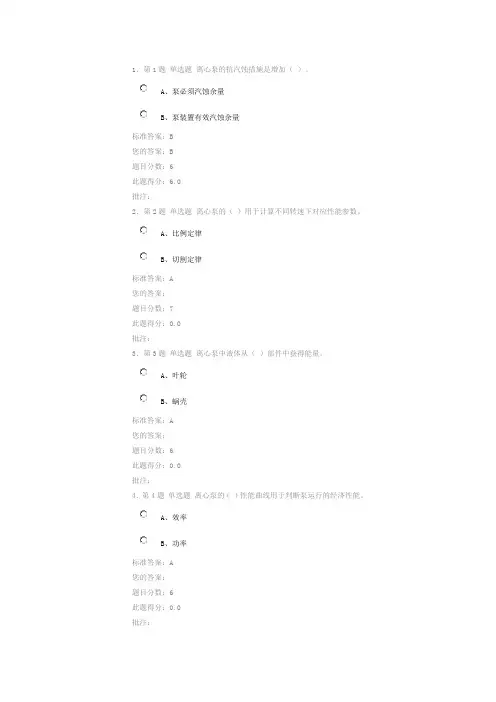

1．第1题单选题离心泵的抗汽蚀措施是增加（）。

A、泵必须汽蚀余量B、泵装置有效汽蚀余量标准答案：B您的答案：B题目分数：6此题得分：6.0批注：2．第2题单选题离心泵的（）用于计算不同转速下对应性能参数。

A、比例定律B、切割定律标准答案：A您的答案：题目分数：7此题得分：0.0批注：3．第3题单选题离心泵中液体从（）部件中获得能量。

A、叶轮B、蜗壳标准答案：A您的答案：题目分数：6此题得分：0.0批注：4．第4题单选题离心泵的（）性能曲线用于判断泵运行的经济性能。

A、效率B、功率标准答案：A您的答案：题目分数：6此题得分：0.0批注：5．第5题单选题离心泵增加理论扬程的有效方法为（）。

A、降低泵叶轮转速B、增加泵叶轮直径标准答案：B您的答案：题目分数：7此题得分：0.0批注：6．第6题判断题离心泵的工作转速增加，泵的比转数不变。

标准答案：正确您的答案：题目分数：6此题得分：0.0批注：7．第7题判断题离心泵叶轮叶片数无限多的理论扬程与液体介质密度有关。

标准答案：错误您的答案：题目分数：7此题得分：0.0批注：8．第8题判断题离心泵常用后弯叶片型叶轮。

标准答案：正确您的答案：题目分数：7此题得分：0.0批注：9．第9题判断题离心泵的工作点是泵特性曲线和管路特性曲线的端点。

标准答案：错误您的答案：题目分数：7此题得分：0.0批注：10．第10题判断题离心泵输送液体的粘度越大，液体对泵性能的影响越大。

标准答案：正确您的答案：题目分数：7此题得分：0.0批注：11．第11题判断题离心泵的流量参数代表泵在单位时间内输送的液体量。

标准答案：正确您的答案：题目分数：7此题得分：0.0批注：12．第12题判断题离心泵叶轮的叶片数越多，泵的理论扬程越大。

标准答案：错误您的答案：题目分数：7此题得分：0.0批注：13．第13题判断题离心泵的安装高度越小，泵越容易发生气蚀。

标准答案：错误您的答案：题目分数：7此题得分：0.0批注：14．第14题判断题离心泵的流量越大，泵的功率越大。

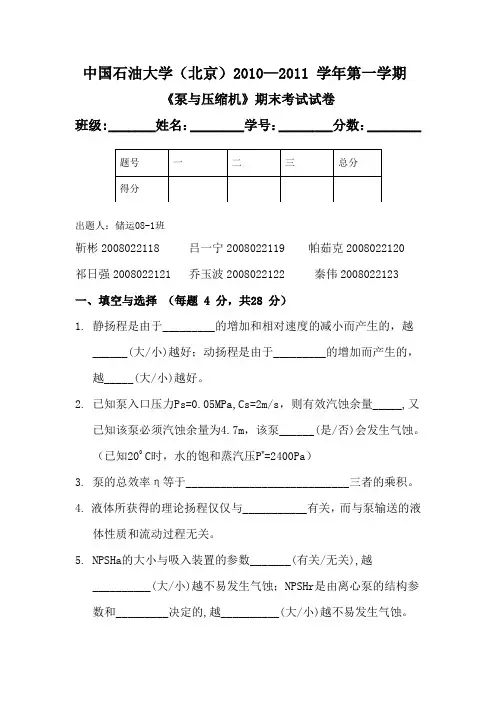

中国石油大学（北京）2010—2011 学年第一学期《泵与压缩机》期末考试试卷班级:_______姓名：________学号：________分数：________出题人：储运08-1班靳彬2008022118 吕一宁2008022119 帕茹克2008022120祁日强2008022121 乔玉波2008022122 秦伟2008022123一、填空与选择（每题 4 分，共28 分）1. 静扬程是由于_________的增加和相对速度的减小而产生的，越______(大/小)越好；动扬程是由于_________的增加而产生的，越_____(大/小)越好。

2. 已知泵入口压力Ps=0.05MPa,Cs=2m/s，则有效汽蚀余量_____,又已知该泵必须汽蚀余量为4.7m，该泵______(是/否)会发生气蚀。

（已知200 C时，水的饱和蒸汽压P v=2400Pa）3.泵的总效率η等于____________________________三者的乘积。

4.液体所获得的理论扬程仅仅与___________有关，而与泵输送的液体性质和流动过程无关。

5. NPSHa的大小与吸入装置的参数_______(有关/无关),越__________(大/小)越不易发生气蚀；NPSHr是由离心泵的结构参数和_________决定的,越__________(大/小)越不易发生气蚀。

6、离心泵大多采用__________(后弯/前弯)叶片，其出口处叶片角 β2A _______（大于/等于/小于）90。

7、对应于泵效在_________的工况范围为高效工作区。

在液体的物性参数当中，________会对泵的扬程、流量、功率、效率和汽蚀余量等各方面产生影响。

二、简答题 (每题 6 分，共36 分 )1、扬程的定义是什么？国际单位和习惯单位是什么？2、请简述气蚀现象及其危害。

3、 请简述离心泵的启动过程。

4、请简述以下几种离心泵抗气蚀措施是否妥当：（1）减小吸入管直径（2）提高泵的安装高度（3）采用前置诱导轮5、画出离心泵性能曲线的示意图，并说明泵实际特性曲线的作用。

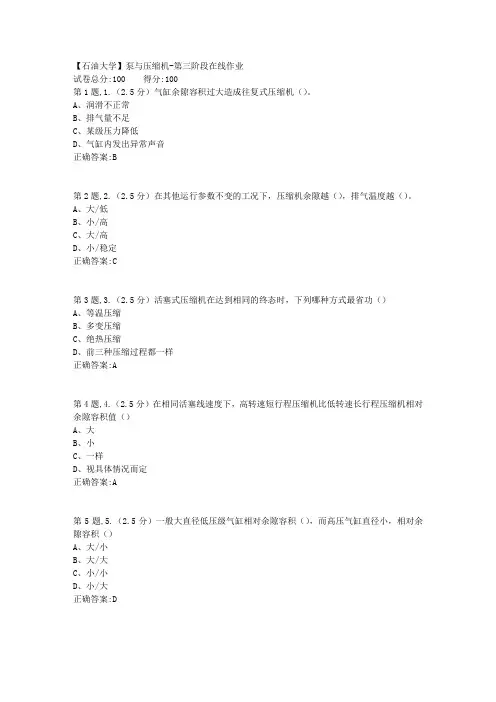

【石油大学】泵与压缩机-第三阶段在线作业试卷总分:100 得分:100第1题,1.（2.5分）气缸余隙容积过大造成往复式压缩机（）。

A、润滑不正常B、排气量不足C、某级压力降低D、气缸内发出异常声音正确答案:B第2题,2.（2.5分）在其他运行参数不变的工况下，压缩机余隙越（），排气温度越（）。

A、大/低B、小/高C、大/高D、小/稳定正确答案:C第3题,3.（2.5分）活塞式压缩机在达到相同的终态时，下列哪种方式最省功（）A、等温压缩B、多变压缩C、绝热压缩D、前三种压缩过程都一样正确答案:A第4题,4.（2.5分）在相同活塞线速度下，高转速短行程压缩机比低转速长行程压缩机相对余隙容积值（）A、大B、小C、一样D、视具体情况而定正确答案:A第5题,5.（2.5分）一般大直径低压级气缸相对余隙容积（），而高压气缸直径小，相对余隙容积（）A、大/小B、大/大C、小/小D、小/大正确答案:D第6题,6.（2.5分）内泄漏是指从高压级漏到低压级或级间管道等的泄漏，这部分气体（）影响排气量，（）影响级间压力分配A、会/会B、会/不会C、不会/不会D、不会/会正确答案:D第7题,7.（2.5分）活塞式压缩机如果使用中提高排气压力而吸气压力不变时，一般吸气量会（），功率是（）A、减小/减小B、不变/增加C、减小/增加D、不变/不变正确答案:C第8题,8.（2.5分）活塞式压缩机理想循环包括那几个热力过程（）A、吸气B、压缩C、排气D、膨胀正确答案:ABC第9题,9.（2.5分）活塞式压缩机实际循环包括那几个热力过程（）A、吸气B、压缩C、排气D、膨胀正确答案:ABCD第10题,10.（2.5分）采用多级压缩机的优点有（）A、节省压缩气体的指示功B、提高气缸容积利用率C、降低排气温度D、降低活塞上的最大气体力正确答案:ABCD第11题,11.（2.5分）影响活塞式压缩机排气的因素有（）A、余隙容积B、气缸冷却效果C、密封性能D、转速正确答案:ABCD第12题,12.（2.5分）活塞式压缩机排气量调节方法有（）A、改变转速和间歇停车B、切断进气调节C、旁路调节D、顶开吸气阀调节E、连通补助余隙容积调节正确答案:ABCD第13题,13.（2.5分）离心压缩机的级分为三种型式，即单级、双级和多级。

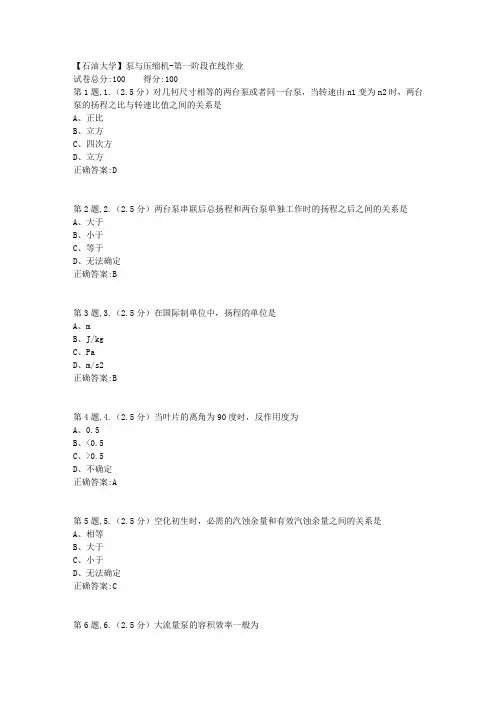

【石油大学】泵与压缩机-第一阶段在线作业试卷总分:100 得分:100第1题,1.（2.5分）对几何尺寸相等的两台泵或者同一台泵，当转速由n1变为n2时，两台泵的扬程之比与转速比值之间的关系是A、正比B、立方C、四次方D、立方正确答案:D第2题,2.（2.5分）两台泵串联后总扬程和两台泵单独工作时的扬程之后之间的关系是A、大于B、小于C、等于D、无法确定正确答案:B第3题,3.（2.5分）在国际制单位中，扬程的单位是A、mB、J/kgC、PaD、m/s2正确答案:B第4题,4.（2.5分）当叶片的离角为90度时，反作用度为A、0.5B、<0.5C、>0.5D、不确定正确答案:A第5题,5.（2.5分）空化初生时，必需的汽蚀余量和有效汽蚀余量之间的关系是A、相等B、大于C、小于D、无法确定正确答案:C第6题,6.（2.5分）大流量泵的容积效率一般为A、0.9~0.93B、0.85~0.9C、0.95~0.98D、0.95正确答案:C第7题,7.（2.5分）泵的允许吸上真空高度为[Hs]，则允许的几何吸高（）A、大于[Hs]B、等于[Hs]-吸入阻力水头C、等于［Hs］D、等于[Hs]-（吸入管阻力水头十吸入速度头）正确答案:C第8题,8.（2.5分）下列哪条特性曲线是选择原动机功率和正常启动的依据（）A、扬程-流量曲线B、效率-流量曲线C、汽蚀余量-流量曲线D、功率-流量曲线正确答案:D第9题,9.（2.5分）下列哪条特性曲线是选择和操作使用泵的主要依据（）A、扬程-流量曲线B、效率-流量曲线C、汽蚀余量-流量曲线D、功率-流量曲线正确答案:A第10题,10.（2.5分）下列哪条特性曲线是检查泵工作经济性的依据（）A、扬程-流量曲线B、效率-流量曲线C、汽蚀余量-流量曲线D、功率-流量曲线正确答案:B第11题,11.（2.5分）离心泵的安装高度超过允许安装高度时，将可能发生（）现象A、气膊B、汽蚀C、滞后D、过载正确答案:B第12题,12.（2.5分）离心泵的过流部件包括（）A、吸入室B、叶轮C、排出室D、轴承正确答案:ABC第13题,13.（2.5分）在描述叶轮的进口速度三角形时，如果转速和流量已知，下列哪些参数可以在描画三角形之前确定（）A、圆周速度B、绝对速度的径向分量C、绝对速度的圆周分量D、相对速度正确答案:ABC第14题,14.（2.5分）下列属于流动损失的是（）A、摩擦损失B、分离损失C、冲击损失D、二次流损失正确答案:ABCD第15题,15.（2.5分）离心泵中的机械损失主要包括（）A、轴承损失B、密封损失C、轮盘损失D、摩擦损失正确答案:ABC第16题,16.（2.5分）流动完全相似的条件包括（）A、几何相似B、运动相似C、流动相似D、动力相似正确答案:ABD第17题,17.（2.5分）空化的类型包括那几种（）A、游动空化B、固定或附着空化C、旋涡空化D、振动空化正确答案:ABCD第18题,18.（2.5分）吸入室的结构常有哪些（）A、直管B、锥形管C、螺旋型D、圆形正确答案:BCD第19题,19.（2.5分）离心泵的叶片常用的结构形状有（）A、前湾型B、后湾型C、径向型D、圆柱型正确答案:ABC第20题,20.（2.5分）下面属于叶片泵的有（）A、离心泵B、轴流泵C、混流泵D、回转式泵正确答案:ABC第21题,21.（2.5分）按泵轴在空间的方位可分为（）A、卧式泵B、单级泵C、立式泵D、斜式泵正确答案:ACD第22题,22.（2.5分）水力功率是指单位时间内由原动机传递到泵主轴上的功率。

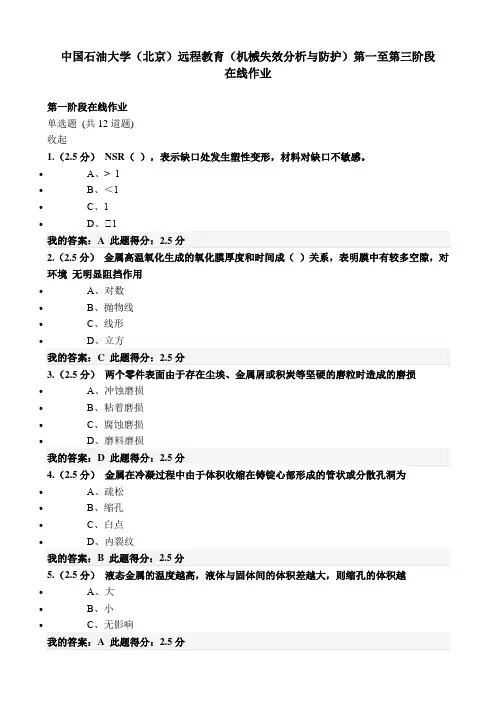

中国石油大学（北京）远程教育（机械失效分析与防护）第一至第三阶段在线作业第一阶段在线作业单选题(共12道题)收起1.（2.5分）NSR（），表示缺口处发生塑性变形，材料对缺口不敏感。

•A、> 1•B、＜1•C、1•D、≧1我的答案：A 此题得分：2.5分2.（2.5分）金属高温氧化生成的氧化膜厚度和时间成（）关系，表明膜中有较多空隙，对环境无明显阻挡作用•A、对数•B、抛物线•C、线形•D、立方我的答案：C 此题得分：2.5分3.（2.5分）两个零件表面由于存在尘埃、金属屑或积炭等坚硬的磨粒时造成的磨损•A、冲蚀磨损•B、粘着磨损•C、腐蚀磨损•D、磨料磨损我的答案：D 此题得分：2.5分4.（2.5分）金属在冷凝过程中由于体积收缩在铸锭心部形成的管状或分散孔洞为•A、疏松•B、缩孔•C、白点•D、内裂纹我的答案：B 此题得分：2.5分5.（2.5分）液态金属的温度越高，液体与固体间的体积差越大，则缩孔的体积越•A、大•B、小•C、无影响我的答案：A 此题得分：2.5分6.（2.5分）金属在冷凝过程中由于某些因素的影响形成的（）不均匀现象称为偏析•A、组织结构•B、物理状态•C、力学性能•D、化学成分我的答案：D 此题得分：2.5分7.（2.5分）按照金属构件失效形式进行分类，失效分为过量变形失效、（）失效和表面损伤失效•A、腐蚀•B、磨损•C、韧性断裂•D、断裂我的答案：D 此题得分：2.5分8.（2.5分）（）在钢经受加工变形时有良好的塑性，与基体间结合好，产生裂纹的倾向小。

•A、Al2O3•B、TiN•C、MnS•D、铝酸钙我的答案：C 此题得分：2.5分9.（2.5分）（）在T型接头、十字形接头和角接头比较常见，是难以修复的裂纹。

•A、热裂纹•B、冷裂纹•C、再热裂纹•D、层状撕裂我的答案：D 此题得分：2.5分10.（2.5分）（）分析脆性材料裂纹尖端应力应变场时，认为裂纹尖端出现体积很小的塑性区，其尺寸与裂纹尺寸相比可忽略其影响。

秋季学期《泵与压缩机》在线考试补考 (适用于4月份考试）
在活塞式压缩机中气阀是依靠（）两侧的压力差来起闭的。

A:弹簧
B:阀座
C:阀片
D:升程限制器
参考选项：C
机械密封处渗漏水的原因不包括（）。

A:机封的动、静环平面磨损
B:机械密封胶失效
C:外界温度过低
D:电机轴颈加工精度差、尺寸小、粗糙及轴颈锈蚀
参考选项：C
往复泵结构比较复杂，其易损件较多,易损件为（）。

A:泵头
B:缸套、活塞、泵阀、填料等
C:曲轴、连杆、十字头
D:空气包、安全阀
参考选项：B
下列往复泵中流量最均匀的是（）泵。

A:四缸单作用
B:单缸双作用
C:三缸单作用
D:双缸双作用
参考选项：C
离心泵内的各种损失不包括（）。

A:容积损失
B:水力损失
C:机械损失
D:气体损失
参考选项：D
单缸单作用往复泵在（）时，液缸中的压力最高。

A:排出过程开始
B:排出过程终止
C:吸入过程开始
D:吸入过程终止
参考选项：A
1。

中国石油大学（北京）2010——2011 学年第一学期《泵与压缩机》期末考试试卷班级：姓名：学号：分数：命题人：柯翔翟向琳孙彩云李晶晶冯浩张宗杰一、填空与选择（每题 4 分，共28 分）1．请指出右图为往复式压缩机的（进气阀/出气阀）。

2、往复式压缩机的各级压力比的分配应按照的原则进行。

3、往复活塞式压缩机的简单工作原理是：由于活塞在气缸内的往复运动与气阀的相应的开闭动作相配合,使缸内气体依次实现_______，_______，_______，_______四个过程,不断循环,将低压气体升压而源源输出.4、活塞式压缩机的类型很多，根据各列汽缸中心线之间的夹角和位置不同可分为_______，_______，_______。

5、压缩机的凝析系数是__________________________.6、等温压缩,绝热压缩,多变压缩三者相比,功耗最省,终温最低的是_________,功耗最大,终温最高的是_________.7、压缩机的效率是衡量机器经济性的重要指标,根据压缩机能量分配图知,轴功率包括________,________和________三部分。

二、简答题 (每题 6 分，共42 分 )1.简述往复式活塞压缩机的特点与缺点，并给出其油气生产和储运过程中主要使用场所。

2．简述进气阀工作原理。

3．简述往复式压缩机采用多级压缩的优点。

4．请写出活塞式压缩机的实际排气量与标准排气量的区别，并指出天然气行业规定的标准工况中对应的气体压力、温度与化学领域的标准定义有何不同。

5．请简述往复式活塞压缩机排气量的调节方法。

6．复式活塞压缩机余隙容积主要包括哪些部分。

7．往复式活塞压缩机的理论工作循环和实际工作循环有何区别？画出理论循环指示功图。

三、计算题 (每题 10分，共30 分 )1. 若压缩机的相对余隙容积= 0.1，若膨胀过程多变指数与压缩机过程多变指数相同，即= =1.2；求当压力比ε= 6时的容器系数值。

【石油大学】泵与压缩机-第二阶段在线作业试卷总分:100 得分:100第1题,1.（2.5分）下列不属于离心压缩机过流部件的是A、叶轮B、扩压器C、弯道D、轴承正确答案:D第2题,2.（2.5分）______是组成离心压缩机的基本单元A、级B、段C、缸D、列正确答案:A第3题,3.（2.5分）在离心压缩机中多变指数一般为______。

A、m = 1B、1 < m < kC、 m = kD、m > k正确答案:B第4题,4.（2.5分）离心压缩机转速越高，压力比越大，但性能曲线越陡，稳定工作区（）A、不变B、越宽C、等于零D、越窄正确答案:D第5题,5.（2.5分）两台离心压缩机流动相似，在几何相似、进口速度三角形相似和特征马赫数相等的同时，还必须()。

A、多变指数相等B、气体常数相等C、等温指数相等D、绝热指数相等正确答案:D第6题,6.（2.5分）离心压缩机设置扩压器的目的是让()A、气流加速流动B、动能转化为静压能C、气流减压增速D、气流平稳流动正确答案:B第7题,7.（2.5分）离心压缩机性能曲线上右端点的最大流量，称为()。

A、喘振流量B、设计流量C、堵塞流量D、工艺流量正确答案:C第8题,8.（2.5分）在离心压缩机性能曲线上左端点的最小流量，称为()A、堵塞流量B、设计流量C、工艺流量D、喘振流量正确答案:A第9题,9.（2.5分）通过对离心压缩机性能曲线分析可知：一定转速下，增大流量，压力比将A、等于0B、不变C、下降D、上升正确答案:C第10题,10.（2.5分）下列零部件中属于离心压缩机定子的零部件的是（）。

A、扩压器B、口环C、阀片D、气缸正确答案:B第11题,11.（2.5分）离心式压缩机中将动能转化为压力能主要发生在（）A、吸入室B、叶轮C、蜗壳D、排出管线正确答案:C第12题,12.（2.5分）压缩机铭牌上的排气量指的是()排气量。

A、额定B、标准C、实际D、理论正确答案:B第13题,13.（2.5分）离心压缩机根据排出压力不同，可分为（）A、压缩机B、通风机C、鼓风机D、水轮机正确答案:ABC第14题,14.（2.5分）离心压缩机叶轮在旋转时存在的两种损失消耗功是（）A、轮阻损失功B、密封损失功C、分离损失功D、泄漏损失功正确答案:AD第15题,15.（2.5分）在描述离心压缩机级效率时，常用下列哪些表示方法（）A、机械效率B、多变效率C、绝热效率D、等温效率正确答案:BCD第16题,16.（2.5分）下列属于离心压缩机流动损失的是（）。

《泵与压缩机》2020年秋季学期在线作业（三）
试卷总分:100 得分:100
一、单选题 (共 5 道试题,共 25 分)
1.往复压缩机的（?? ），压缩机的实际排气量减小。

A.气缸相对余隙增大
B.名义压力比减小
答案:A
2.离心泵增加理论扬程的有效方法为（?? ）。

A.降低泵叶轮转速
B.增加泵叶轮直径
答案:B
3.离心泵出口阀门调节方法改变（?? ）特性曲线。

A.泵
B.管路
答案:B
4.往复压缩机的气缸部件属于压缩机的（?? ）机构。

A.工作
B.运动
答案:A
5.往复压缩机多级压缩的优点为（?? ）。

A.节省压缩气体指示功
B.增加排气温度
答案:A
二、判断题 (共 15 道试题,共 75 分)
6.多列往复压缩机与单列压缩机相比，多列压缩机的惯性力平衡性能较差。

答案:错误
7.离心压缩机无叶扩压器与叶片扩压器相比，叶片扩压器的径向尺寸较大。

答案:错误
8.离心泵轴向力方向指向叶轮吸入口的相反方向。

答案:错误
9.离心泵的流量参数代表泵在单位时间内输送的液体量。

答案:正确
10.离心压缩机入口节流调节与转动可调进口导叶调节相比，入口节流调节方法更加简单方便。

答案:正确。

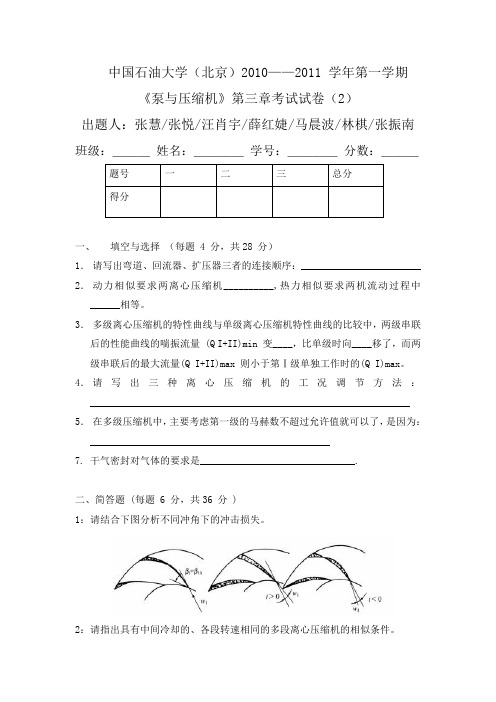

中国石油大学（北京）2010——2011 学年第一学期《泵与压缩机》第三章考试试卷（2）出题人：张慧/张悦/汪肖宇/薛红婕/马晨波/林棋/张振南班级：＿＿＿姓名：＿＿＿＿学号：＿＿＿＿分数：＿＿＿一、填空与选择（每题 4 分，共28 分）1．请写出弯道、回流器、扩压器三者的连接顺序：________________________ 2．动力相似要求两离心压缩机__________,热力相似要求两机流动过程中______相等。

3．多级离心压缩机的特性曲线与单级离心压缩机特性曲线的比较中，两级串联后的性能曲线的喘振流量 (Q I+II)min 变____，比单级时向____移了，而两级串联后的最大流量(Q I+II)max 则小于第Ⅰ级单独工作时的(Q I)max。

4．请写出三种离心压缩机的工况调节方法：________________________________________________________________ 5．在多级压缩机中，主要考虑第一级的马赫数不超过允许值就可以了，是因为：________________________________________________7. 干气密封对气体的要求是_______________________________.二、简答题 (每题 6 分，共36 分 )1：请结合下图分析不同冲角下的冲击损失。

2：请指出具有中间冷却的、各段转速相同的多段离心压缩机的相似条件。

3：请画出动环螺旋槽的旋向并写出四大轴端密封的方法。

4：请简述临界转速现象及临界转速。

5：请简述迷宫密封的原理。

6：请说明T-S 图中各段所进行的热力过程，并画出相应的P-V 图。

三、计算题 （每题 12 分，共36 分）1. 计算DA350-61离心压缩机第一级叶轮的总功率消耗N tot 、漏气损失功率N l 及轮阻损失功率N df 和叶轮对气体做功所消耗的功率N T ，以及每公斤有效气体的总耗功。

《泵与压缩机》2020年秋季学期在线作业（一）
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 100 分)
1.离心泵中液体从（?? ）部件中获得能量。

A.叶轮
B.蜗壳
答案:A
2.往复压缩机的气缸部件属于压缩机的（?? ）机构。

A.工作
B.运动
答案:A
3.离心泵的抗汽蚀措施是增加（?? ）。

A.泵必须汽蚀余量
B.泵装置有效汽蚀余量
答案:B
4.（?? ）为机械能形式表示的能量方程式。

A.伯努利方程式
B.热焓方程式
答案:A
5.离心压缩机级数越多，压缩机的（?? ）流量越大。

A.堵塞
B.喘振
答案:B
6.离心泵的（?? ）用于计算不同转速下对应性能参数。

A.比例定律
B.切割定律
答案:A
7.离心压缩机流量过小时会发生（?? ）工况。

A.堵塞
B.喘振
答案:B
8.往复压缩机的（?? ），压缩机的实际排气量减小。

A.气缸相对余隙增大
B.名义压力比减小
答案:A
9.离心压缩机的主要作功部件是（?? ）部件。
