实验报告
实验目的:
1. 静态测试555的逻辑功能。
2. 动态测试555的电压传输特性曲线。
3. 用555设计一个数字定时器,每启动一次,电路产生一个宽度大约为5s 左右
的脉冲。
实验器材:
实验箱、示波器、555芯片、万用表。

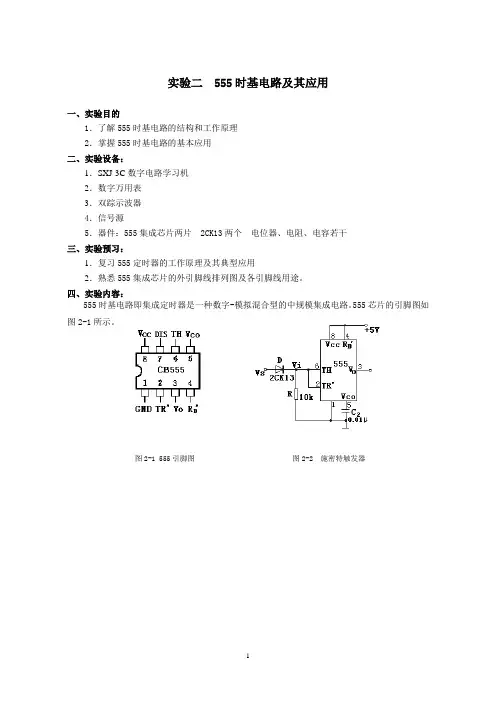

实验资料:
实验内容:
(1) 静态测试555的逻辑功能
1. 根据555的管脚图,2、6接入5V 可调电压,7、3接二极管显示灯,4、8接
5V 电压端,5悬空,1接地,连接好电路。
学号:
班级:
姓名:
2.改变触发端的电压大小,观察二极管指示灯的状态。记录输入端和输出以及二
极管两端的电压,记录下二极管指示灯由低变高的输入输出电压。
3.整理实验数据,分析实验结果。、
(2)动态测试555电压传输特性曲线
1.设计好积分电路,用示波器调出三角波。
2.2、6接入三角波,通道2接输出,调整直至出现合适的波形。
3.读数记录相关参数,分析数据整理数据。
(3)用555设计一个数字定时器,每启动一次,电路产生一个宽度大约为5s左右的脉冲。
1.设计出合适的电路,连接电路。
2.用示波器调整出正确的波形。
3.读数,整理数据并分析数据。
实验电路图:
(1)静态测试555逻辑功能
(2)动态测试555电压传输特性曲线
积分电路:
Ch1通道接电阻旁边的黑色节点,CH2接输出。
(3)定时电路电路图
(1)静态测试555的逻辑功能
1.用示波器和积分电路作出的三角波
2.将三角波加入到输入端
由动态测试出电压从0~5V变化时二极管状态发生跳变的电压是1.76V。电压从5V~0V变化时二极管状态发生跳变的是3.44V。如图数据显示。两组数据与静态测试的数据大致符合,实验得证。
(3)定时电路
如图所示,大概发生延时接近5s.
实验总结:
1.实验过程较为困难。首先芯片有问题,后来通道有问题,然后就是事先又没有检测所有的电位器,导致整个实验正确的结果得出比较困难。
实验评价:
整个实验颇有收获。
