电力线路钻越施工方案

电力线路钻越施工方案电力线路的钻越施工方案是指在电力线路敷设时，遇到存在障碍物需要进行穿越时的施工方案。

这些障碍物可能包括道路、河流、山谷、建筑物等，为了保证电力线路的连续性和安全性，需要进行钻越施工。

钻越施工方案的制定需要综合考虑施工条件、环境要素、线路特征等因素，确保施工过程中不对线路产生损害，并保证施工的顺利进行。

下面我将介绍一种钻越施工方案的制定过程，希望能对你有所帮助。

1. 现场勘测与分析首先，需要对钻越障碍物的现场进行详细勘测与分析。

包括障碍物的性质、尺寸、深度、土壤条件、周围环境等。

这些信息对后续施工方案的确定非常重要。

2. 技术方案设计基于勘测与分析结果，制定合理的技术方案。

方案要考虑障碍物的特点，选择适当的钻越方式。

常见的钻越方式包括地下钻孔、隧道钻机、地下水平定向钻机等。

选择合适的钻具设备，并进行参数设计，确保钻越施工的安全高效。

3. 施工准备制定详细的施工计划，包括施工时间、人员、材料、设备等准备工作。

准备好所需的施工设备，如钻机、桩机、抢修车辆等。

同时，还要进行现场安全评估，确保施工的安全性。

4. 施工操作首先，要在施工现场临时设置施工围栏和警示标志，确保周围人员的安全。

然后，按照技术方案进行施工操作。

清理并标识出线路钻越点的位置，确保施工的准确性。

根据钻具设备的要求，进行孔洞的预制或现场钻孔，确保钻越的质量。

5. 空隙处理钻越完成后，需要对钻越点进行空隙处理。

根据钻越深度和障碍物的特点，选择适当的空隙处理方法。

常见的方法包括注浆、灌缝等。

确保填充材料能够牢固固定线路，同时还要考虑环境因素，如抗水性、抗腐蚀性等。

6. 站址恢复钻越施工完成后，要对施工现场进行恢复。

恢复包括拆除临时设施、清理施工现场、恢复地表、恢复道路等。

确保施工对周围环境的影响最小化，并达到美观的要求。

7. 施工记录与总结施工过程中应当做好详细的记录，包括施工时间、设备使用情况、施工人员、施工质量等。

并进行总结，发现问题并提出改进意见，为后续工程提供参考。

2024年电力线路钻越施工方案____年电力线路钻越施工方案一、项目背景电力线路的钻越施工是指在交通要道、河道、铁路或其他不宜直接架设电力线路的地段进行穿越，保证电力线路的供电连续性和安全稳定性。

随着经济的发展和城市化进程的加速，越来越多的电力线路需要进行钻越施工。

因此，制定科学合理的施工方案对于保障电力供应，推动社会发展具有重要意义。

二、工程概况本次施工计划针对____年电力线路钻越施工，主要涉及以下几项内容：1. 施工项目范围：全国各地需要进行电力线路钻越的地方。

2. 施工时间：____年1月1日至12月31日。

3. 施工规模：预计涉及100个以上的电力线路钻越工程。

三、施工方案1. 前期准备工作（1）项目调研：对需要进行电力线路钻越的地区进行调研，了解当地的地形地貌、气候条件、交通状况等情况，为后续施工方案的设计提供依据。

（2）设计方案：根据当地的实际情况，制定电力线路钻越的具体设计方案，包括施工位置选择、施工方法和技术参数等。

（3）环境评估：进行环境评估，评估施工对当地自然环境、生态环境和人类居住环境的影响，制定相应的环境保护措施。

2. 施工方法（1）隧道穿越：对于需要穿越山脉或其他地形障碍的电力线路，可以采用隧道穿越的方式。

具体方法包括隧道的建设、线路的拆解和重组、隧道内的通风和照明设备的安装等。

（2）桥梁穿越：对于需要穿越河流、湖泊或其他水体的电力线路，可以采用桥梁穿越的方式。

具体方法包括桥梁的设计和建设、线路的拆解和重组、桥梁的维护和保养等。

（3）地下穿越：对于需要穿越城市道路、铁路或其他交通要道的电力线路，可以采用地下穿越的方式。

具体方法包括地下通道或管道的建设、线路的拆解和重组、地下穿越设施的维护和保养等。

3. 施工流程（1）施工前期准备：包括准备施工所需的设备、材料和人力资源，搭建临时施工用房和施工设施等。

（2）施工现场布置：根据施工设计方案，合理布置施工现场，确保施工安全和效率。

施工方案编制单位：编制日期：二〇一五年十一月1目录一、概述 (3)1.1规程与标准 (3)1.2工程概况 (3)二、钻越方案 (4)2.1钻越位置 (4)2.2现场勘测及结构、电气方案 (4)三、施工措施 (7)3.1钻越施工 (7)3.2安全保证措施 (7)3.3质量保证措施 (8)一、概述1.1规程与标准1) 《110kV～750kV架空输电线路设计规范》GB 50545-20102) 《电力工程电缆设计规范》GB 20127-20073) 《交流电气装置的接地设计规范》GB 50065-20014) 《建筑结构荷载规范》GB 50009-20015) 《圆线同心绞架空导线》GB/T 1179-20086) 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T 16434-19967) 《架空送电线路杆塔结构设计技术规定》DL/T 5154-20128) 《送电线路基础设计技术规定》DL/T 5219-20059) 《输电线路对电信线路危险和干扰影响防护设计规程》DL/T 5033-200610)《交流电气装置的过电压保护和绝缘配合》DL/T620-199711)《35kV～220kV架空送电线路测量技术规程》DL/T 5146-200112)《电力系统污区分级与外绝缘选择标准》Q/GDW 152-200613)《冀北电力系统污区分布图》（2013版）1.2工程概况1.2.1工程起、止点：1.2.2线路基本情况1.线路额定电压：220kV2.导线型号：JL/G1A-400/353.地线型号： JLB40-1504.回路数及线路长度：单回路架空3.3km5.地形划分：平地100%6.海拔高度：1400m7.线路所经地区：为非居民区8.T4与T3之间档距为125m二、钻越方案2.1钻越位置2.2现场勘测及结构、电气方案校验采用的气象条件如下：详情参见附图：《平断面图》。

三、施工措施3.1钻越施工（1）进行地线展放时，在线轴前始终保持可靠接地。

2023年电力线路钻越施工方案一、项目背景和目标电力线路的建设和维护对于保障电力供应的稳定性和安全性至关重要。

然而，在一些山区、河流等复杂地形条件下，电力线路的穿越施工面临着挑战。

为了解决这一问题，制定本施工方案，旨在在2023年实施电力线路的钻越施工，确保电力线路的连续供电，保障电力的可靠性。

二、施工范围和内容本次钻越施工的范围为山区和河流线路，主要包括以下内容：1. 调查勘测：对要施工的线路进行详细的调查勘测，了解地形、地质、水情等情况，确定具体的施工方案。

2. 设计方案：根据勘测结果，制定适用于不同地形条件下的施工方案，包括钻越井选址、钻越井的尺寸和深度、进出线的接头方式等。

3. 材料准备：根据设计方案，准备所需的工具、设备、材料等。

4. 施工准备：确定施工队伍和施工时间，制定施工计划和安全措施。

5. 钻越施工：按照设计方案进行钻越施工，包括钻井、清理井眼、设置套管等。

6. 安装线路：完成钻越施工后，将线路进行安装、接线、调试等工作，确保线路正常运行。

7. 竣工验收：对施工完成的线路进行验收，确保符合相关标准和要求。

三、施工方案1. 钻越井选址：根据现场地质和地形条件，选择合适的位置进行钻越井的选址。

考虑地形、地质、土壤等情况，确保钻井的稳固性和安全性。

2. 钻越井的尺寸和深度：根据线路的电压等级和穿越的地形条件，确定钻井的尺寸和深度。

同时考虑地质情况和土层稳定性等因素，确保钻越井的稳固性和安全性。

3. 进出线的接头方式：根据现场具体情况，选择合适的进出线的接头方式，确保电力线路的传输效果和安全性。

4. 施工队伍和施工时间：由专业的电力施工队伍按照施工计划进行施工，确保施工的高效性和质量。

要合理安排施工时间，充分考虑天气、交通等因素，确保施工的顺利进行。

5. 施工计划和安全措施：制定详细的施工计划，包括施工序列、施工工期等。

同时，要制定严格的安全措施，确保施工期间人员和设备的安全。

6. 钻越施工过程：首先进行钻井，选择合适的钻孔工具进行钻孔，同时进行钻眼清理，确保钻越井的尺寸和质量标准。

2023年电力线路钻越施工方案一、施工背景和目标电力线路在城市建设和扩展中起着重要作用，然而在某些场景下，电力线路需要进行钻越施工。

为了有效完成2023年的电力线路钻越施工工作并保证电力供应的连续性，需要制订详细的施工方案。

施工目标：1. 安全完成电力线路钻越施工，确保施工人员和周边居民的安全。

2. 尽可能减小施工对电力供应的影响，保证供电可靠性。

3. 控制施工成本，提高施工效率。

二、施工方案1. 工程准备（1）调查勘察：对线路钻越部分进行详细的勘察，包括地质情况、施工难度、路线选择等。

（2）工程设计：根据地质勘察数据和对施工需求的分析，制定详细的施工设计方案。

（3）采购设备：根据施工方案确定所需的设备和材料，并进行采购。

（4）施工人员培训：进行必要的培训，确保施工人员具备所需的技能和知识。

2. 施工过程（1）清理施工区域：在施工前，清理施工区域，包括清除障碍物、移除土壤等。

（2）钻越施工：采用钢筋钻锤等专业设备进行钻孔施工，钻孔深度和直径根据线路要求和地质情况进行确定。

（3）管道安装：在钻孔完成后，进行电缆管道的安装，确保线路顺利通过。

（4）施工完工：完成管道安装后，进行必要的测试和检查，确保电力线路安全可靠。

3. 安全措施（1）施工区域封控：在施工现场设立警示标志和安全警戒线，限制非施工人员进入施工区域。

（2）施工人员安全培训：对施工人员进行必要的安全培训，确保他们了解施工区域的风险和安全操作要求。

（3）施工现场监督：指定专人进行现场监督，确保施工过程中的安全性和合规性。

（4）应急预案：制定完善的应急预案，包括灭火设备、急救措施等，以应对突发事件。

4. 质量控制（1）工程验收：在施工完成后，进行必要的工程验收，确保施工质量符合要求。

（2）监测和维护：对已完成的钻越施工部分进行定期监测和维护，确保线路的正常运行。

（3）问题解决：及时处理施工过程中出现的问题，保证施工进展和质量。

5. 环境保护（1）噪音控制：采用降噪设备，减少施工过程中产生的噪音对周围居民的影响。

水平定向钻穿越施工方案1.项目背景随着城市化进程的加快，地下管线的越来越密集，各类道路、桥梁等地下工程建设的发展，要求对地下管线进行穿越施工。

水平定向钻钻探技术独特的优势逐渐受到人们的重视，成为一种高效、安全、环保的地下管线穿越方法。

2.工程概述本项目需要进行一条水平定向钻穿越施工，穿越距离为XX米，所穿越的管线类型包括自来水、电力、天然气等。

穿越区域为城市市区，需要注意周围建筑物、道路和地下设施的保护。

3.施工步骤3.1前期准备（1）进行相关资料的收集和分析，包括地下管线的图纸、管径、管材等信息。

（2）确定施工地点和穿越路径，进行现场勘测，并编制详细的施工设计方案。

（3）制定安全环保方案，包括施工期间的安全措施和环境保护措施。

3.2设备准备（1）选择合适的水平定向钻机和附件，确保设备能够满足施工需求。

（2）对设备进行检测和维修，确保设备的正常运行。

3.3施工准备（1）清理施工区域，确保工作面积干净，并进行合理划定。

（2）搭建施工临时设施，包括工地围挡、办公室、仓库等。

3.4施工过程（1）确定钻孔位置，根据设计要求采取合适的导向方式，确保钻孔位于目标区域。

（2）进行钻孔作业，根据设计要求控制钻孔进展，同时进行地层取样和环空清理。

（3）调整钻孔方位和水平位置，确保钻孔达到设计要求，且不与其他管线交叉。

（4）安装套管，并进行压实，确保套管固定且与地下管道连接紧密。

（5）进行管道穿越，根据设计要求控制穿越的速度和方向，避免对管道造成损坏。

（6）施工结束后及时填补钻孔，保持地表的整洁。

3.5安全措施（1）在施工现场周围设置警示标志，并进行警示宣传。

（2）对施工区域进行合理划定，确保工作面积安全。

（3）加强施工人员的安全教育和培训，提高他们的安全意识和应急处理能力。

（4）定期进行设备的安全检查和维护。

4.环保措施（1）对发电机和工地各种机械设备进行排放处理，减少尾气和噪音的污染。

（2）施工过程中进行垃圾分类，减少对环境的污染。

第1篇一、前言随着我国基础设施建设的快速发展，输电线路、油气管道等工程越来越多地需要穿越山岭、河流等复杂地形。

在这些情况下，压线滑车钻越施工方法因其施工速度快、成本低、安全性高等优点，被广泛应用于各类工程中。

本方案针对压线滑车钻越施工，详细阐述了施工准备、施工步骤、质量控制、安全管理等内容。

二、施工准备1. 工程概况（1）项目名称：XX工程压线滑车钻越施工（2）工程地点：XX省XX市XX县（3）工程规模：XX公里2. 施工队伍（1）施工队伍资质：具备相关资质的施工单位（2）施工人员：具有丰富经验的钻工、技术人员、安全员等3. 施工设备（1）钻机：钻机型号、性能参数等（2）滑车：滑车型号、承载能力等（3）其他设备：电缆、钢丝绳、工器具等4. 施工材料（1）钻杆：钻杆长度、直径等（2）钻头：钻头类型、直径等（3）钻探液：钻探液类型、性能等（4）其他材料：电缆、钢丝绳、工器具等5. 施工现场（1）施工场地平整，确保施工顺利进行（2）施工道路畅通，便于设备运输（3）施工现场设置警示标志，确保施工安全三、施工步骤1. 施工测量（1）根据设计图纸，确定钻越位置（2）使用全站仪进行测量，确保测量精度（3）确定钻机位置，标记施工范围2. 钻孔施工（1）安装钻机：按照施工图纸，将钻机安装到指定位置（2）钻孔：根据设计要求，进行钻孔作业，确保钻孔深度、直径符合要求（3）清理钻孔：使用钻探液进行钻孔清理，确保钻孔质量3. 滑车安装（1）安装滑车：根据钻孔情况，将滑车安装到钻孔内（2）调整滑车位置：确保滑车位置符合设计要求4. 压线施工（1）安装电缆：将电缆通过滑车，连接到指定位置（2）调整电缆：确保电缆连接牢固，无松动现象（3）固定电缆：使用电缆固定器，将电缆固定在指定位置5. 验收与交付（1）验收：对施工质量进行检查，确保符合设计要求（2）交付：将施工完成的工程交付给建设单位四、质量控制1. 钻孔质量：确保钻孔深度、直径符合设计要求，钻孔垂直度控制在规定范围内2. 滑车安装质量：确保滑车安装牢固，无松动现象3. 压线质量：确保电缆连接牢固，无松动现象，电缆绝缘性能良好4. 施工资料：施工过程中，做好施工记录，确保施工资料完整、准确五、安全管理1. 施工现场安全管理：加强施工现场安全管理，确保施工人员安全2. 设备操作安全：加强设备操作人员培训，确保设备操作安全3. 防火安全：施工现场禁止吸烟，加强防火措施，确保施工安全4. 防汛安全：施工期间，密切关注天气变化，做好防汛工作六、总结本方案针对压线滑车钻越施工，详细阐述了施工准备、施工步骤、质量控制、安全管理等内容。

公主岭市“井井通电”工程2016年第一批项目交叉、跨越专项施工措施四平电力设备制造安装有限公司2017年02月10日批准： 审核：编制：一、工程概况新建及改造 线路 ，其中 钢芯铝绞线 ， 钢芯铝绞线 ， 钢芯铝绞线 ， 钢芯铝绞线 ， 绝缘导线 ， 绝缘导线 ， 绝缘线 ，利旧 型钢芯铝绞线 ，组立 水泥杆 基， 水泥杆 基 钢管杆 基，安装真空开关 台，安装柱上无功补偿 台，新建机井台区 座，改造线路下变台 座。

工程性质及特点沿线地形为平地，平地占 。

地质条件主要由可塑粉质粘土组成 其中，普通土占 。

线路采用水泥杆 水泥杆采用卡盘式基础，平均档距可达到 米。

根据设计，该线路需交叉跨越 线路多处；钻越 、 、 电力线路多处。

跨越县级、乡镇公路多处以及河流通信线路多处为保证跨越施工的安全，根据现场情况，特制定如下方案。

二、施工现场人员组织机构图三、钻越 、 、 线路位置跨越距离页脚内容页脚内容页脚内容页脚内容页脚内容页脚内容四、技术措施放线前的准备工作、架线前应对基础复土及电杆逐基检查，杆塔应正直，构件应齐全等进行一次全面检查。

凡影响架线或架线后无法处理的缺陷必须在架线前处理完毕。

、施工负责人应全面了解架线段内的现场地形，交叉跨越，牵引紧线场地，确定具体的施工方案的人员组织分配，并向全体施工人员明确交代任务、措施、安全质量。

、跨越电力线及重要通讯时，事先应与被跨越方联系，商定方案，并严格执行。

对低压线、广播线不得擅自剪断。

、跨越电力线施工时，应严格执行《国家电网公司电力安全工作规程》和国网公主岭市供电有限公司停送电相关规定，事先应办停电手续。

对 及以下电力线必须填写线路笫一种工作票、严格执行“两票制度”，结合施工现场做好安全防范措施、工作负责人未经调度许可，严禁工作。

工作段两侧应认真作好停电、验电及三相短路接地工作，切勿马虎。

工作结束后，应及时作好复电手续；穿越 、 、 线路应提前勘察好线路对地之间的距离及对 线路的垂直距离保证有效的安全距离，并在施工时采取防止导线弹跳接近上方带电线路的安全措施，并设专人监护。

一、资源来源依据及作业资源1、资料来源《杆塔明细表》、《杆位图》、《电力建设安全规程》、《中华人民共和国公路法》、《公路安全保护条例》等相关资料。

2、作业资源经纬仪、塔尺、皮尺、验电器、大锤、铁锨、镐、铁桩、地钻、地锚、尖扳手、棕绳、接地线、钢绞线或钢丝绳、架杆、#8铁丝、1T开口滑车、马鞍螺丝、尼龙绳、卸扣、双钩或手拉葫芦、安全锥形桩、道路施工作业标志牌等物资。

二、跨越架搭设安全保障方案1、安全保障措施1.1 跨越施工前应与其主管部门达成协议，搭设牢固可靠的跨越架。

1.2 跨越架与被跨越物之间的最小安全距离：110kV线路导线至路面：16m110kV杆塔外缘至路基：40m1.3 跨越架搭设由施工技术部门提出搭设方案，经审批后实施。

1.4 越线架搭设或拆除应设安全监护人，并悬挂醒目的安全警视标志。

1.5 跨越架的中心应在线路中心线上，宽度应超出新建线路两边线1.5m，且架顶两侧应设外伸羊角。

1.6 跨越架的搭设应保证稳固，较高的跨越架应分层打好落地拉线，跨越架顶部应绑扎牢靠。

1.7 强风、暴雨过后应对越线架进行检查，确认合格方可使用。

1.8 绑扎毛竹的铁丝端头必须朝下，以免伤到导线和施工人员。

1.9 跨越架线施工应在良好天气下进行，遇雷电、雨、雪、霜、雾或5级以上大风时，应停止工作。

如施工中遇到上述情况，则应将已展放好的网、绳加以安全保护，避免造成意外。

1.10 跨越架必须设置反向拉线。

操作场地，特别是地钻群，不得设在松软土处，以确保施工安全。

1.11 严格遵守《110—500千伏架空电力线路施工及验收规范》中的有关规定。

1.12 加强对跨越线路导地线的保护,不得磨损。

1.13 将跨越架上预留的尼龙绳与导引绳连接，将导引绳牵过跨越架。

牵引时，导引绳应保持一定张力。

1.14 放线过程中，应派专人监护跨越架受力情况。

如有异常应立即通知现场负责人。

1.15 采用人力展放牵引钢丝绳。

用机械引导、地线的施工工艺施工。

电力线路钻越施工方案一、工程概况1、化稍营-高墙35kV线路工程。

位于河北张家口西南部张家口地区的阳原县境内，距离张家口市120km，距离阳原县城45Km. N5-N6电缆钻越大秦铁路涵洞施工。

2、施工注意事项：本工程采用小型挖掘机人工配合进行作业施工，沟槽开挖作业时，配备安全技术人员进行现场指挥作业，挖掘机内配备对讲机，如遇作业有安全隐患情况，对讲机可以进行及时制止。

二、编制说明及依据1.本工程设计图纸及其有关的技术资料。

2.本公司施工安全措施及电缆敷设技术交底3.相关的技术规范及标准图集：《电缆敷设》D101～7(2002)《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—2002）三、施工准备1.作业条件要求(1)电缆线路的安装工程应按施工图进行施工。

(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。

2.施工前准备(1)电缆的技术准备已完成。

(2)敷设电缆的通道无堵塞。

(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。

(4)电缆线路施工方案或施工组织设计已经编制。

(5)电缆型号规格及长度与设计资料核对无误。

(6)临时联络指挥系统的设置。

3.技术准备(1)施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。

(2)施工前应组织施工人员充分熟悉相关图纸及设计要求。

用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。

(3)施工前应对电缆进行详细检查。

电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。

4.材料准备(1)电缆应具有出厂合格证、(2)对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。

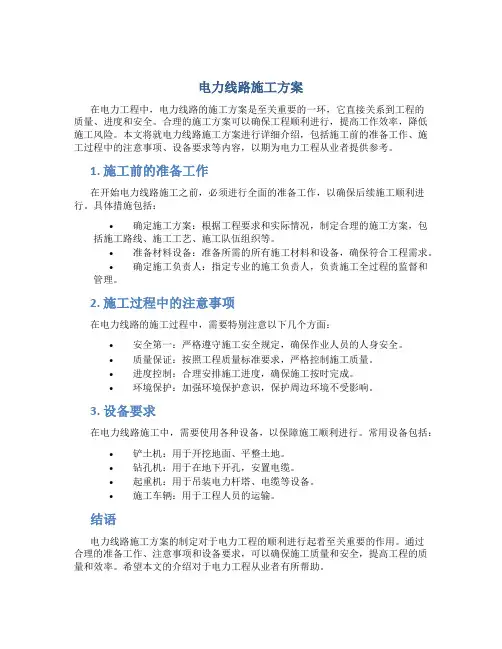

电力线路施工方案在电力工程中，电力线路的施工方案是至关重要的一环，它直接关系到工程的质量、进度和安全。

合理的施工方案可以确保工程顺利进行，提高工作效率，降低施工风险。

本文将就电力线路施工方案进行详细介绍，包括施工前的准备工作、施工过程中的注意事项、设备要求等内容，以期为电力工程从业者提供参考。

1. 施工前的准备工作在开始电力线路施工之前，必须进行全面的准备工作，以确保后续施工顺利进行。

具体措施包括：•确定施工方案：根据工程要求和实际情况，制定合理的施工方案，包括施工路线、施工工艺、施工队伍组织等。

•准备材料设备：准备所需的所有施工材料和设备，确保符合工程需求。

•确定施工负责人：指定专业的施工负责人，负责施工全过程的监督和管理。

2. 施工过程中的注意事项在电力线路的施工过程中，需要特别注意以下几个方面：•安全第一：严格遵守施工安全规定，确保作业人员的人身安全。

•质量保证：按照工程质量标准要求，严格控制施工质量。

•进度控制：合理安排施工进度，确保施工按时完成。

•环境保护：加强环境保护意识，保护周边环境不受影响。

3. 设备要求在电力线路施工中，需要使用各种设备，以保障施工顺利进行。

常用设备包括：•铲土机：用于开挖地面、平整土地。

•钻孔机：用于在地下开孔，安置电缆。

•起重机：用于吊装电力杆塔、电缆等设备。

•施工车辆：用于工程人员的运输。

结语电力线路施工方案的制定对于电力工程的顺利进行起着至关重要的作用。

通过合理的准备工作、注意事项和设备要求，可以确保施工质量和安全，提高工程的质量和效率。

希望本文的介绍对于电力工程从业者有所帮助。

电力线路钻越施工方案目录1. 内容简述 (4)1.1 课题背景 (4)1.2 研究目的和意义 (5)1.3 方案概述 (6)2. 工程概况 (7)2.1 电线线路情况 (8)2.1.1 线路参数 (9)2.1.2 线路走向 (10)2.2 施工地点环境 (10)2.2.1 地形地貌 (11)2.2.2 地质条件 (12)2.3 施工安全要求 (13)3. 施工方案设计 (15)3.1.1 施工队伍组织 (16)3.1.2 施工流程安排 (17)3.2 施工方案概述 (17)3.2.1 钻越施工方法 (18)3.2.2 钻越施工步骤 (19)3.3 施工工艺与技术要求 (20)3.3.1 施工工艺 (21)3.3.2 技术要求 (23)4. 施工准备 (24)4.1 技术准备 (25)4.1.1 施工图纸及技术规范 (26)4.1.2 施工工具与设备准备 (26)4.2 材料准备 (27)4.3 施工现场准备 (29)4.3.2 施工警戒与安全措施 (30)5. 施工实施 (31)5.1 钻孔施工 (32)5.1.1 钻孔作业安排 (33)5.1.2 钻孔工艺及技术要求 (35)5.2 穿越施工 (36)5.2.1 越障措施 (38)5.2.2 跨越施工工艺 (39)5.3 尾端施工与封堵 (40)5.3.1 尾端固定 (40)5.3.2 封堵施工 (41)6. 质量控制与验收 (42)6.1 施工质量控制 (42)6.1.1 施工过程质量控制 (43)6.1.2 质量检验标准 (45)6.2 施工验收 (45)6.2.1 验收程序 (46)6.2.2 验收标准 (47)7. 安全措施与管理 (48)7.1 施工安全措施 (49)7.1.1 安全管理制度 (50)7.1.2 个人防护用品 (51)7.2 施工安全管理 (52)7.2.1 安全教育 (53)7.2.2 消防安全 (54)8. 环境保护与文明施工 (55)8.1 环境保护措施 (56)8.2 文明施工要求 (57)9. 预期结果与效益分析 (58)9.1 施工效果预期 (59)9.2 效益分析 (60)10. 总结与建议 (61)10.1 施工过程总结 (62)10.2 改进与建议 (62)1. 内容简述本电力线路钻越施工方案旨在详细规划和指导穿越或跨越现有电力线路的相关施工活动。

电缆拖管式穿越铁路专项施工方案拖管钻越高铁方案一、项目背景和目标二、施工方案概述本次电缆拖管式穿越铁路的专项施工主要包括以下步骤：1.施工前准备工作：包括施工方案编制、施工图纸设计、人员培训等。

2.现场勘察与测量：确定穿越位置和最佳施工方案。

3.生成土层钻进：通过钻井设备进行土层钻进，形成足够大的空间以容纳电缆。

4.拖管安装：利用拖管设备将电缆线路安装至土层钻进所形成的空间中。

5.跨越钻进：通过钻井设备进行铁路跨越钻进，形成足够的施工通道以安装拖管设备。

6.接口处理：电缆入土的位置需处理好与地震龙头、钻进设备等的接口。

7.接地保护：为电缆线路做好接地保护措施，确保线路运行安全。

8.施工返修：在施工过程中，如有不符合要求的地方，及时返修。

三、施工技术和方案详细描述1.施工前准备工作：（1）编制施工方案：根据实际情况，编制详细的施工方案，包括施工步骤、安全措施等。

（2）施工图纸设计：设计合适的钻进、拖管等设备图纸，确保施工过程中设备的稳定性和可靠性。

（3）人员培训：对施工人员进行安全培训，提高他们的安全意识和操作能力。

2.现场勘察与测量：（1）确定穿越位置：根据实际情况，选定穿越位置，确保最佳施工效果。

（2）测量线路位置：利用测量仪器对线路进行精确测量，确保施工的准确性和精度。

3.生成土层钻进：（1）选择合适的钻井设备：根据穿越位置和土质状况，选用合适的钻机和钻具。

（2）钻孔施工：按照设计要求进行钻孔，形成合适的土层空间。

4.拖管安装：（1）选择合适的拖管设备：根据穿越电缆的类型和长度，选用合适的拖管设备。

（2）安装拖管：将拖管设备插入钻孔中，并进行固定，确保拖管的稳定性。

5.跨越钻进：（1）选择合适的钻井设备：根据跨越位置和土质状况，选用合适的钻机和钻具。

（2）铁路跨越钻进：按照设计要求进行跨越钻进，形成足够的施工通道。

6.接口处理：（1）地震龙头接口处理：将电缆与地震龙头进行连接，确保连接的稳定性和可靠性。

220kv钻越施工方案1. 引言220kv输电线路在跨越地形复杂的区域进行施工时，往往需要采用钻越方式来穿越障碍物，如公路、铁路、河流等。

本文档将介绍220kv钻越施工方案，包括施工准备、施工工艺、安全措施等内容，旨在指导施工人员顺利、安全完成钻越施工任务。

2. 施工准备在进行220kv钻越施工之前，需要做以下准备工作：•了解钻越区域的地形和障碍物情况，确定施工具体位置。

•确定施工所需的钻越设备和工具，并进行检查和测试，确保正常运行。

•钻越施工涉及到高电压线路，需要与相关部门进行协调和沟通，确保施工符合安全规范。

3. 施工工艺通常，220kv钻越施工包括以下几个步骤：3.1 钻越井开挖首先，根据设计要求和实际情况，选定钻越井的位置和数量。

然后，进行井孔标定和布置，确保钻越井的位置准确和合理。

3.2 钻穿障碍物钻穿障碍物是钻越施工的核心步骤。

根据具体的钻越井布置和障碍物情况，选择合适的钻孔方案，并对钻孔进行标定。

然后，使用钻探设备进行钻孔作业，直至穿越障碍物。

3.3 安装钻越管道及电缆钻穿障碍物后，需要安装钻越管道和电缆。

首先，选取合适的钻越管道，并进行清洗和消毒。

然后，通过钻越井将钻越管道低压段拉线引入障碍物的另一侧。

最后，将220kv电缆进行接头处理，并通过钻越管道引入另一侧。

3.4 线路恢复钻越施工完成后，需要对线路进行恢复。

包括对钻越井周边地面的修复和恢复线路的绝缘、接地等工作。

确保线路正常运行，消除安全隐患。

4. 安全措施220kv钻越施工涉及到高电压线路，安全措施至关重要。

•在施工现场要设立警示标志，限制非施工人员进入施工区域。

•确保施工人员佩戴符合要求的安全防护装备，包括绝缘手套、绝缘鞋、安全帽等。

•在施工过程中要严格执行安全操作规程，遵循安全作业要求。

•定期进行施工现场安全检查，并及时处理和解决安全隐患。

5. 总结本文档介绍了220kv钻越施工方案，包括施工准备、施工工艺、安全措施等内容。

方案预案：________ 电力线路钻越施工方案姓名：______________________单位：______________________日期：______年_____月_____日第1 页共10 页电力线路钻越施工方案一、工程概况1、化稍营-高墙35kV线路工程。

位于河北张家口西南部张家口地区的阳原县境内，距离张家口市120km，距离阳原县城45Km. N5-N6电缆钻越大秦铁路涵洞施工。

2、施工注意事项：本工程采用小型挖掘机人工配合进行作业施工，沟槽开挖作业时，配备安全技术人员进行现场指挥作业，挖掘机内配备对讲机，如遇作业有安全隐患情况，对讲机可以进行及时制止。

二、编制说明及依据1.本工程设计图纸及其有关的技术资料。

2.本公司施工安全措施及电缆敷设技术交底3.相关的技术规范及标准图集：《电缆敷设》D101～7(xx)《电气装置安装工程接地装置施工及验收规范》GB50169-xx《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—xx）三、施工准备1.作业条件要求(1)电缆线路的安装工程应按施工图进行施工。

(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。

2.施工前准备(1)电缆的技术准备已完成。

(2)敷设电缆的通道无堵塞。

第 2 页共 10 页(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。

(4)电缆线路施工方案或施工组织设计已经编制。

(5)电缆型号规格及长度与设计资料核对无误。

(6)临时联络指挥系统的设置。

3.技术准备(1)施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。

(2)施工前应组织施工人员充分熟悉相关图纸及设计要求。

用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。

定向钻穿越方案1. 引言随着现代城市建设的不断发展，地下管线网络越来越复杂，不仅包括给水、排水、燃气等基础设施，还包括光纤、电缆等通信设施。

在进行城市建设或维护过程中，需要进行地下管线的定向钻穿越，以避免破坏现有地下管线网络。

本文将介绍定向钻穿越的基本原理和方案。

2. 定向钻穿越的原理定向钻穿越是一种无须开挖土地的技术，通过控制钻头的方向和倾角，在地下穿越地质层，完成沿直径方向的钻进和穿越目标地点。

其主要原理包括：•定向控制：通过调整钻杆的方向，可以使钻头以预定角度钻进地下。

钻杆可以具有一种基本趋向性，使钻进方向保持一致，同时通过调整角度，完成地下的穿越。

•导线系统：在传统的钻进过程中，往往无法准确掌握钻进方向和位置。

而现代定向钻则利用导线系统，通过在地表上铺设导线，可以实时监控钻进方向和位置，以确保钻穿越的准确性。

•钻头设计：钻头是定向钻穿越过程中最重要的部件之一。

钻头的设计要兼顾钻进速度和稳定性，同时还要考虑地质条件和穿越目标管线的特点。

3. 定向钻穿越方案定向钻穿越方案包括前期准备、施工过程和后期验收等环节。

3.1 前期准备在进行定向钻穿越之前，需要进行充分的前期准备工作，包括以下几个方面：•管线勘察：对要穿越的地区进行管线勘察，了解地下管线的布置情况和特征，确定钻进路径和目标位置。

•地质勘察：了解地下地质情况，包括土质、岩层和地下水等，以便选择合适的钻进方案和钻头。

•检查管线：对需要穿越的管线进行检查，了解管线的材质、直径和埋设深度等信息，以便确定钻头的规格和设计。

3.2 施工过程施工过程是整个定向钻穿越方案的核心环节。

具体步骤包括：1.钻井设置：根据前期准备的结果，在地表上设置钻井点，并根据钻进路径调整钻井方向和倾角。

2.钻进作业：将钻头放入钻井中，通过钻杆驱动钻头进行钻进操作。

根据实时导线系统的反馈，调整钻进方向和角度。

3.地质探测：在钻进过程中，进行地质探测，获取地下地质信息。

根据探测结果，调整钻进方向和路径。

施工方案编制单位：编制日期：二〇一五年十一月1目录一、概述 (3)1.1规程与标准 (3)1.2工程概况 (3)二、钻越方案 (4)2.1钻越位置 (4)2.2现场勘测及结构、电气方案 (4)三、施工措施 (7)3.1钻越施工 (7)3.2安全保证措施 (7)3.3质量保证措施 (8)一、概述1.1规程与标准1) 《110kV～750kV架空输电线路设计规范》GB 50545-20102) 《电力工程电缆设计规范》GB 20127-20073) 《交流电气装置的接地设计规范》GB 50065-20014) 《建筑结构荷载规范》GB 50009-20015) 《圆线同心绞架空导线》GB/T 1179-20086) 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T 16434-19967) 《架空送电线路杆塔结构设计技术规定》DL/T 5154-20128) 《送电线路基础设计技术规定》DL/T 5219-20059) 《输电线路对电信线路危险和干扰影响防护设计规程》DL/T 5033-200610)《交流电气装置的过电压保护和绝缘配合》DL/T620-199711)《35kV～220kV架空送电线路测量技术规程》DL/T 5146-200112)《电力系统污区分级与外绝缘选择标准》Q/GDW 152-200613)《冀北电力系统污区分布图》（2013版）1.2工程概况1.2.1工程起、止点：1.2.2线路基本情况1.线路额定电压：220kV2.导线型号：JL/G1A-400/353.地线型号： JLB40-1504.回路数及线路长度：单回路架空3.3km5.地形划分：平地100%6.海拔高度：1400m7.线路所经地区：为非居民区8.T4与T3之间档距为125m二、钻越方案2.1钻越位置2.2现场勘测及结构、电气方案校验采用的气象条件如下：详情参见附图：《平断面图》。

三、施工措施3.1钻越施工（1）进行地线展放时，在线轴前始终保持可靠接地。
