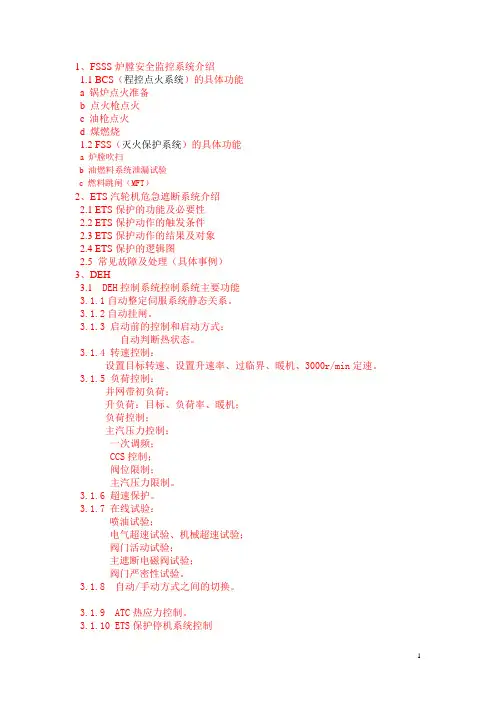

1、FSSS炉膛安全监控系统介绍1.1BCS（程控点火系统）的具体功能a 锅炉点火准备b 点火枪点火c 油枪点火d 煤燃烧1.2FSS（灭火保护系统）的具体功能a 炉膛吹扫b 油燃料系统泄漏试验c 燃料跳闸（MFT）2、ETS汽轮机危急遮断系统介绍2.1 ETS保护的功能及必要性2.2 ETS保护动作的触发条件2.3 ETS保护动作的结果及对象2.4 ETS保护的逻辑图2.5 常见故障及处理（具体事例）3、DEH3.1 DEH控制系统控制系统主要功能3.1.1自动整定伺服系统静态关系。

3.1.2自动挂闸。

3.1.3 启动前的控制和启动方式：自动判断热状态。

3.1.4 转速控制：设置目标转速、设置升速率、过临界、暖机、3000r/min定速。

3.1.5 负荷控制：并网带初负荷；升负荷：目标、负荷率、暖机；负荷控制；主汽压力控制；一次调频；CCS控制；阀位限制；主汽压力限制。

3.1.6 超速保护。

3.1.7 在线试验：喷油试验；电气超速试验、机械超速试验；阀门活动试验；主遮断电磁阀试验；阀门严密性试验。

3.1.8 自动/手动方式之间的切换。

3.1.9 ATC热应力控制。

3.1.10 ETS保护停机系统控制3.2 DEH系统常见故障的原因分析及解决办法FSSS炉膛安全监控系统介绍1、概述炉膛安全监控系统，它的英文名称为Furnace safeguard supervisory system，简称Fsss，它是现代大型火电机组锅炉必须具备的一种监控系统，它能在锅炉正常工作和启停等各种运行方式下，连续地密切监视燃烧系统的大量参数与状态，不断地进行逻辑判断和运算，必要时发出动作指令，通过种种联锁装置，使燃烧设备中的有关部件严格按照既定的合理程序完成必要的操作或处理未遂性事故，以保证锅炉燃烧系统的安全。

对锅炉最大的威胁就是锅炉炉膛爆燃。

炉膛爆燃主要是由于炉膛中积存的可燃混合物突然被点燃而引起的。

这种爆燃严重危及到人身、设备及电厂安全运行。

热工自动控制系统PPT课件

热工自动控制系统PPT课件
防止办法： 1。解除调节器的积分作用 2。外部反馈模式 3。引入阀位指令限制
第33页/共45页
五、再热汽温的控制
第34页/共45页
第九章 燃烧过程自动控制系统
上第一35页页/共45页
返回目录
一、燃烧过程自动调节的任务
锅炉燃烧过程自动调节的目的在于使进入锅炉的燃烧 的燃烧热量与锅炉的蒸汽负荷要求相适应，同时保证 锅炉燃烧过程安全经济地运行。 锅炉燃烧调节需 要包括下列几项内容：
G01 (s)
∙根据单回路整定方法来整定外回路。
第29页/共45页
三．采用导前汽温微分信号的双回路汽温调节系统
导前汽温微分信号双回路系统为串级系统的方框图
上第一30页页/共45页
返回目录
1．系统构成及工作原理 该系统可用等效串级系统整定和补偿法整定两种方法来整定。
2．等效串级系统整定方法
等效主调节器 （1）等效主调节器
第16页/共45页
五、 变速给水泵的安全工作
设计变速泵最小流量控制系统：用一次测量元件和流量变送器对 各个给水泵的入口流量进行测量，通过各泵的再循环调节阀将泵出口 的部分给水流回除氧器，以保证通过给水泵的流量高于设计的最小流 量。
第17页/共45页
第八章 汽温调节系统
The Steam Temperature Control System
第27页/共45页
（1）内回路分析
设副调节器选用比例调节规律：
Gp
(s)
1
2
此时可将除G02(s)以外的部分视为等效调节器，则等效副调节器为:
G
* p
(s)
1
2
K u K z r 2
1
* 2
* 2

自动控制系统培训教材共55页

自动控制系统培训教材共55页

6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you

自动控制系统培训教材
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。

热控专业培训资料

热控专业培训资料

热控专业培训资料一、热工专业涉及到的领域：1、工业锅炉(包括供暖及生产用汽锅炉)热控系统监测及控制。

2、热网及换热站控制系统监测及控制。

3、净水厂、污水厂过程控制及监测。

4、变频软启控制系统（主要用在钢厂、铝厂各种电机控制、锅炉汽轮机组辅机控制、城市生活给水变频控制、水厂污水厂各种泵类控制）。

5、火电厂热控系统监测及控制。

二、热工自动化设计的任务热工自动化的设计任务，在于设计一套包括检测显示、自动调节、操作控制、信号保护等设备，组成一个完整的监视控制系统，以确保机组的安全、经济运行，并为改善值班人员的劳动条件，提高劳动生产率创造必要的条件。

它的内容一般包括以下四个方面：热工检测：用检测元件和显示仪表或其它自动化设备，对系统或设备的热工参量，或物理量（如温度、压力、流量、烟气成分分析）等，进行连续测量和显示，以供值班员监视生产情况，或为企业经济核算提供数据，为自动调节和保护提供检测信号。

自动调节：当对象工况改变即需要控制的参数偏离定值时通过自动调节设备，使某些被调量能自动地保持在所要求的范围内，保证工艺过程的稳定。

操作控制：对某一设备进行单个操作，或对某一工艺系统的多台设备按一定规律进行成组操作或程序控制。

热工信号、保护及联锁：当参数超过规定值时，发出声光信号，提醒值班员注意，采取有效措施，以保证正常生产，或自动地按一定顺序操作某些设备或紧急停止机组运行。

例如：汽包、过热器、再热器装有安全门，一旦这些压力升高到一定值，安全门自动开启，确保锅炉安全运行，汽包最重要的参数汽包水位，高一高二值、低一低二值报警。

低三值停炉，高三值自动打开自动放水门。

三、常用热工控制盘型号：1、火电厂仪表盘主要型号：KG-221、231、321、331，KGD-221，KGT-221、231、331、321(带操作台)，电动门控制箱及电源机柜 RJX,KXQ.2、工业用锅炉控制盘型号：KTX-221、231、321，KTZ-221、231、321、331.3、微机操作台：WCZT-2/4 TK-3非，也可根据用户需求选用其它控制台。

第1-3热工自动控制系统

第1-3热工自动控制系统

热工自动控制系统一、教材热工控制系统华北电力大学边立秀等编中国电力出版社http:〃61.155.6.178/zyf密码：200803Y二、主要参考书0:超超临界机组控制设备及系统肖大雏主编化学工业出版社2007年1.陈来九：热工过程自动调节原理与应用第三章第七章2 .电子书：热工过程自动控制杨献勇主编清华大学出版社3.《热工自动控制系统》华北电力大学李遵基4.《热工自动控制系统》东北电院张玉铎、王满稼三、课程主要内容1 •简单介绍单回路反馈系统(复习)(1)基本调节作用(2)工业调节器(3)调节器参数的整定2.重点介绍电厂热工过程自动控制系统，包括汽温、给水、燃烧自动控制3•介绍单元机组负荷(协调)控制系统(直流锅炉自动控制系统以及单元机组给水全程控制系统) 三、考核方法1.期末考试+平时成绩。

2.平时成绩包括：作业，回答问题，出勤，平时答疑，约占10%第一章概述§ 1-1火电厂自动控制的发展控制方式大致经历了三个发展阶段：1、独立控制：机、炉、电各自独立地进行控制，机、炉、电及重要的辅机各自设置一套控制表盘，它们之间无联系。

调节仪表均为大尺寸的较笨重的基地式仪表，由运行人员进行监视与控制。

国外在20-40年代，我国50年代建造的火电厂属该类型。

2、集中控制：40年代以后，由于中间再热式汽轮机的出现，使锅炉和汽轮机之间的关系更加密切，为了便于机炉的协调运行和事故处理，将它们的控制盘集中安装在一起，对机炉实行集中控制。

集中控制的初级阶段，调节仪表采用电动或汽动单元组合仪表。

50年代后，采用组件组装仪表或以微处理机为核心的数字调节器，对机炉进行集中控制。

3、集散控制系统：这里指火电厂生产过程实现最优控制与速度自动化相结合的多级计算机控制， 60年代至今，国际上火电厂都朝着这一方向发展，近几年从国外引进的火电厂机组已达到这一水平。

N-90 天生港，利港，石洞口Infi — 90Proco ntrolP 合肥二电厂 Mod-300 北仑港 WDPF 望亭利港 MAX1000 外高桥电厂TDC3000 是霍尼维尔(Honey wel)公司的产品。

热控培训 ppt课件

热控培训 ppt课件
1、压力表
压力表按其测量精确度，可分为精密压力表、一般压力表。精密压力表的测 量精确度等级分别为0.1、0.16、0.25、0.4级，一般压力表的测量精确度等级分 别为1.0、1.6、2.5、4.0级。
压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表 及高压表。低压表用于测量0~6MPA压力值，中压表用于测量10~60MPA压力值 ，高压表用于测量100MPA以上压力值。
非接触式温度仪表包括红外测温仪表（红外法）、光学温度计（ 亮度法）、光电温度计（亮度法）、比色温度计（比色法）和辐射温度 计（辐射法）。
热控培训
（二）压力 压力是工质热力状态的主要参数之一。对保证压力测量的准确性对于机组安
全，经济运行有重要意义。例如主蒸汽压力、凝汽器真空等，都是运行中需要连 续测量监视的重要参数。此外，差压测量还广泛应用在液位和流量测量中。
接触式即测温元件直接与被测介质接触，通过传导或对流 达到热平衡，反映被测对象热控的培温训 度。接触式温度仪表按其工作
（1）热电阻 热电阻是把温度变化转换为电阻值变化的一次元件。热电阻感 温元件是用来感受温度的电阻器，它是热电阻的核心部分，由电 阻丝及绝缘骨架构成。
金属热电阻的电阻值随温度上升而增大，常用的有铂热电阻 （测温范围为-200～＋850℃）、铜热电阻（-50～＋150℃）和 镍热电阻（-60～＋180℃）3种。
弹簧管压力表出现线性误差时热控，培训应调整拉杆的活动螺丝。
2、压力变送器 压力变送器是一种接受压力变量，经传感转换后，将压力变化量按
一定比例转换为标准输出信号的仪表。由测压元件传感器（也称作压力 传感器）、测量回路和过程连接件三部分制作而成。如图所示。
工作原理：当压力直接作用在测量膜片的表面，使膜片产生微小的形 变，测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比 的高度线性、与激励电压也成正比的电压信号，然后采用专用芯片将这 个电压信号转换为工业标准的4-20m热控A培电训流信号或者1-5V电压信号。

热工过程自动控制培训课件(共 45张PPT)

热工过程自动控制培训课件(共 45张PPT)

2.4.1液柱式压力计
测量原理
利用平衡时液柱高度差作 为检测信号。
常用的压力计
U形管压力计：工程上用于冷
、热态调试时风速的调平。
2.4.2弹性式压力表
测量原理
根据弹性元件受压后产生 与被测压力大小成比例的形变而 制成。
常用的压力计
隔膜式压力表 充油耐震式压力表
2.4.3压力变送器
2.5过程分析仪表（*） 2.6控制阀（*） 2.7吹灰器（*） 2.8电气材料（*）
注：（*）为公司项目常用的仪表，下同。
2.1温度测量仪表
2.1.1温度计 2.1.2热电阻（*） 2.1.3热电偶（*）
2.1.4温度变送器（*）
2.1.1温度计
压力式温度计
测量范围：-100~500℃
双金属温度计
2.5.2水分析仪
PH分析仪：是电位法测量酸 碱度的仪器。 电导仪：是测量物质导电能 力的仪器。 浊度仪：浊度，即水的混浊
程度，由水中含有微量不溶性悬
浮物质，胶体物质所致，ISO标 准所用的测量单位为FTU（浊度
单位），FTU与NTU（浊度测
定单位）一致。浊度仪就是根据 这个原理来测量水的浊度。
2.5.3环保安全检测仪表
可燃气体报警器
可燃气体报警器就是气体泄 露检测报警仪器。当工业环境中 可燃或有毒气体泄露时，当气体 报警器检测到气体浓度达到爆炸 或中毒报警器设置的临界点时， 可燃气体报警器就会发出报警信 号，以提醒工作采取安全措施， 并驱动排风、切断、喷淋系统， 防止发生爆炸、火灾、中毒事故， 从而保障安全生产。
2.3.4电气型液位测量仪表
射频导纳液位计基本 原理
由于电容电极在粘稠介质中使

(完整版)热工自动控制基础知识

(完整版)热工自动控制基础知识

2．中间件 中间件是用来接受感受件的输出信号并将 其送到显示件的部件。 中间件的主要作用有： (1)单纯起传输作用。 (2)起信号放大作用。 (3)起变送作用。
3．显示件
显示件接受中间件送来的信号，并将其转 变为测量人员可以识别的信号，它是与测 量人员直接联系的部件。可分为三种：
(1)模拟显示：由指针、光标、色带等反映 被测参数的连续变化。
2、随机误差 随机误差是指在相同条件下多次测量同一 被测量时产生的绝对值和符号不可预知的 随机变化着的误差，又称偶然误差。 大多数随机误差服从正态分布规律，因此 可用求取算术平均值的方法予以消除随机 误差。
3、粗大误差 粗大误差是指由于操作人员的操作错误、 粗心大意及仪表的误动作等原因而造成的 误差，也称为疏失误差。即明显歪曲事实 的误差，称为粗大误差。
(2)数字显示：直接用数字显示被测参数的 大小或高低。
(3)屏幕显示：用计算机和电视屏幕等显示 测量结果。还可以给出要求的图形、数据 表格、曲线等。
二、仪表的分类
(1)按被测参数不同，可分为温度、压力、 流量、物位、成分分析仪表等。
(2)按用途不同，可分为标准用、实验室用、 工程用仪表。
(3)按显示特点不同，可分为指示式、积算 式、记录式、数字式、屏幕式。
γ＝δ/ (Xmax－Xmin) ×100％
例：体温计和高温计，量程分别为32～ 42℃，0～1000℃，如果同时有1 ℃的绝 对误差，求引用相对误差。
结果表明，引用相对误差更能说明测量的 准确程度，因此是最常用的表示方法。
二、误差的分类 1、系统误差 在相同条件下多次重复测量同一被测量， 如果每次测量值的误差恒定不变（绝对值 和符号均保持不变）或按某种确定的规律 变化，这种误差称为系统误差。

热控培训 ppt课件

热控培训 ppt课件
由上式可知，当平衡容器的安装结构一定（即L确定）、汽包压力一定 （ρ′、ρ″确定）及ρ1一定的条件下，正负压管的差压输出△P与汽包水位H 呈反向线性关系，即水位越低，差压越大。
22
2、导波雷达液位 计
23
三、执行机构
1、作用：生产过程的信息从变送器引入，经控制器或DCS运算处理后，输出 操作指令给执行器的控制生产过程，或有操作员站发出的人工操作指令给执行机构 控制生产过程。
压力表按其显示方式分：指针压力表、数字压力表。
15
最常用的的指针压力表是弹簧管压力表，结构如图
1—弹簧管 2—游丝 3—指针 4—小齿轮 5—扇形齿轮6—自由端 7—连接杠杆 8—支点 9—固定端
弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。管子截 面呈扁圆形或椭圆形，它的一端固定在支撑座上，并与汽水介质相 通；另一端是封闭的自由端，与杠杆连接。压力越高，自由端向上 翘起的幅度越大。这一动作经过杠杆、扇形齿轮、小齿轮的传动， 使指针偏转一个角度，在刻度盘上指示出压力高低。当被测介质压 力降低时，弹簧管要恢复原状，指针退回到相应刻度处。
3、通过配用伺服放大器很容易实现正反作用及三断保护。而气动执 行器必须借助于一套组合保护系统来实现保位。 电动执行机构缺点：
1、结构较复杂，更容易发生故障。 2、电机如果调节太频繁，容易造成电机过热。 3、运行较慢，不如气动、液动执行器速度快。
28
（三）液动执行机构
液动执行机构由错油门、油动机和反馈杠杆组成。
因为液压执行机构的响应速度快，输出推力大，是其他类型
执行机构所无法取代的，所以数字电液调节控制系统（DEH）的
执行机构仍采用液压调速系统的油动机---液动执行结构。由于
DEH液动执行机构的功能是把电信号转换为油动机活塞的机械位

热控培训(精品课件)

热控培训(精品课件)
热电偶是应用最普遍、最广泛的温度测量元件。在火电厂中，主蒸汽、过热器管壁等的温度都 是采用热电偶测量的。热电偶一般用于测量100～1600℃范围内温度，用特殊材料制成的热电偶 还可测更高或更低的温度。
精品 PPT 模板
2、非接触式温度仪表 非接触式温度仪表即感温元件不与被测介质相接触，而是通过辐
射或者对流实现热交换来达到测温目的的仪表。不仅可以测量移动或者 转动物体的温度，而且可以通过扫描的方法测得物体表面的温度分布， 但是辐射式测温一般只能测得亮度温度或辐射温度，为了求得真实温度 ，还必须根据被测对象的温度对测量值进行修正，可能受到辐射、距离 、烟尘等影响，故测温的准确性一般不高，通过常仅用于高温测量。
压力表按其显示方式分：指针压力表、数字压力表。
精品 PPT 模板
最常用的的指针压力表是弹簧管压力表，结构如图
1—弹簧管 2—游丝 3—指针 4—小齿轮 5—扇形齿轮6—自由端 7—连接杠杆 8—支点 9—固定端
弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。管子截面 呈扁圆形或椭圆形，它的一端固定在支撑座上，并与汽水介质相 通；另一端是封闭的自由端，与杠杆连接。压力越高，自由端向 上翘起的幅度越大。这一动作经过杠杆、扇形齿轮、小齿轮的传 动，使指针偏转一个角度，在刻度盘上指示出压力高低。当被测 介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。
非接触式温度仪表包括红外测温仪表（红外法）、光学温度计（ 亮度法）、光电温度计（亮度法）、比色温度计（比色法）和辐射温度 计（辐射法）。
精品 PPT 模板
（二）压力 压力是工质热力状态的主要参数之一。对保证压力测量的准确性对于机组安
全，经济运行有重要意义。例如主蒸汽压力、凝汽器真空等，都是运行中需要连 续测量监视的重要参数。此外，差压测量还广泛应用在液位和流量测量中。

热工控制系统第次课第二篇单元机组的自动控制系统

热工控制系统第次课第二篇单元机组的自动控制系统
热工控制系统
魏建平 热能工程学院
凝汽式燃煤电厂生产过程
第二篇 单元几组的自动控制系统
1、火力发电厂的基本生产过程
汽水系统 燃烧系统
风系统 燃料系统 排烟系统 电气系统
2、单元制机组的自动控制系统
将锅炉和汽机作为一个整体来控制但两者适应负荷Fra bibliotek化的能力不同：
汽机快 锅炉慢
负荷控制的任务：考虑锅炉和汽机的特性， 协调两者之间的出力（CCS，Coordinated Control System)
辅助控制：除氧器压力、水位控制；空预冷端温 度控制；凝汽器水位控制；汽机润滑油温度控制 ；高加、低加水位控制；凝结水补水箱水位控制 等等。
热工自动控制系统的内容
参数自动调节 参数自动检测 逻辑顺序控制 连锁自动保护
火力发电厂生产过程所需要的控制
负荷控制：
汽机控制（汽轮机数字电液控制系统 Digital Electro-Hydraulic Control System，DEH）
锅炉控制：燃烧控制（燃料量控制、送风量控 制、引风量控制）、给水控制、其他控制
其他：
汽温控制：过热汽温、再热汽温
旁路控制：机组启动或故障时蒸汽旁路汽机
