最新合成高分子防水卷材屋面防水层施工技术

合成高分子防水卷材施工方案合成高分子防水卷材施工方案一、工程概述本工程采用合成高分子防水卷材进行防水施工，用于屋面、地下室、地下室、卫生间等部位的防水。

本方案包括材料准备、基层处理、防水层施工、修补及验收等工作。

二、材料准备1. 合成高分子防水卷材：选择具有良好耐候性、耐化学腐蚀性、耐老化性的产品。

2. 基层处理材料：包括水泥、砂浆、底涂材料等。

3. 施工工具：刷子、辊筒、铲刀、砂纸等。

三、基层处理1. 清理基层：清除基层表面的杂物、尘土等，确保基层干燥清洁。

2. 处理裂缝和凹陷：用水泥砂浆填补裂缝和凹陷部位，并用铲刀修平。

3. 基层底涂：选择合适的底涂材料，按照厂家要求进行涂刷，提高基层的附着力。

四、防水层施工1. 涂刷底涂：将合适的底涂材料均匀地涂刷在基层上，厚度不超过0.2mm，确保与基层牢固粘结。

2. 防水卷材铺设：将合成高分子防水卷材按照施工图纸要求进行铺设，确保卷材之间的重叠部分符合要求。

3. 热熔焊接：采用热熔焊接方式将卷材的重叠部分进行焊接，确保焊接质量。

4. 防水层修边：根据需要，对防水层进行修边处理，确保防水层的形状和大小符合要求。

五、修补及验收1. 修补漏损：对防水层进行质量检查，如发现漏损，及时修补。

2. 验收：施工完成后，进行防水层的验收，确保防水效果达到设计要求。

六、安全措施1. 施工人员必须穿着防护服、防滑鞋等个人防护装备，并严格按照操作规程进行操作。

2. 施工现场必须设置明显的安全警示标志，防止他人误入。

以上就是合成高分子防水卷材施工方案，采用该方案进行施工，可以保证防水层的质量和效果，确保建筑物的结构和内部设施不受水分侵蚀。

同时，施工时需要注意人员的安全，避免发生意外事故。

合成高分子防水卷材施工工艺随着城市建设的不断推进，建筑行业对防水材料的需求不断增加，而合成高分子防水卷材因其优异的性能和使用方便的特点，受到了广泛的关注和应用。

然而，合成高分子防水卷材的施工工艺对于防水效果和使用寿命有着至关重要的影响。

了解合成高分子防水卷材的施工工艺显得尤为重要。

一、施工准备1. 准备施工材料：合成高分子防水卷材、专用胶粘剂、底层处理材料等。

2. 对施工现场进行清理和检查，确保基层环境和材料清洁、无杂物。

3. 确定施工方案、工艺流程和材料用量，做好相关测量和标记。

二、基层处理1. 对基层进行清扫和处理，确保基层平整、干燥、无裂缝和异物。

2. 对基层进行底层处理，使用专用底层处理材料进行加固和防潮处理。

三、卷材铺设1. 根据实际施工需要，对合成高分子防水卷材进行定位和铺设，确保卷材的长度和宽度符合设计要求。

2. 使用专用胶粘剂进行卷材与基层的粘结，确保粘结牢固、无汽泡和空鼓。

四、卷材接缝处理1. 对卷材的接缝进行处理，采用专用接缝材料进行填充和密封，确保接缝牢固、无渗漏。

2. 对接缝处理后的卷材进行压实，使接缝处的材料充分融合和粘结。

五、边角处理1. 对卷材的边角进行修剪和处理，确保边角整齐平整、无残留。

2. 使用专用边角材料进行边角处理，增强边角部位的耐水性和抗压性。

六、施工验收1. 对施工完成的合成高分子防水卷材进行验收，检查卷材的铺设和处理是否符合设计要求和施工规范。

2. 对验收合格的防水卷材进行保护处理，避免外力损害和日晒雨淋。

3. 做好施工记录和整理施工资料，确保施工过程的记录和管理。

通过以上施工工艺的合理进行，可以保证合成高分子防水卷材的施工质量和防水效果。

施工工艺的规范化和专业化也是保障建筑工程质量和安全的重要手段。

希望相关从业人员对合成高分子防水卷材的施工工艺有更深入的了解和掌握，为建筑工程的安全和可持续发展做出更大的贡献。

七、施工环境要求1. 确保施工现场空气流通，保持通风良好的状态，以确保胶粘剂和其他液体材料的挥发能够及时散发，避免对工人的健康产生不利影响。

屋面工程合成高分子卷材屋面防水层施工工艺及施工方法1、工艺流程基层清理→涂刷基层处理剂→附加层施工→卷材与基层表面涂胶卷材铺贴→卷材收头粘结→卷材接头密封→蓄水试验→做保护层。

2、施工方法要点（1）清理基层施工防水层前将已验收合格的基层表面清扫干净。

不得有浮尘、杂物等影响防水层质量的缺陷。

（2）涂刷基层处理剂涂布聚氨酯底胶。

聚氨酯底胶的配制：聚氨酯材料按甲∶乙=1∶3(重量比)的比例配合，搅拌均匀即可进行涂布施工；也可以由聚氨酯材料按甲∶乙∶二甲苯=1∶1.5∶1.5的比例配合，搅拌均匀后进行涂布施工。

涂刷聚氨酯底胶：大面积涂刷前，用油漆刷蘸底胶在阴阳角、管根、水落口等细部复杂部位均匀涂刷一遍聚氨酯底胶。

然后用长把滚刷在大面积部位涂刷。

徐刷底胶(相当于冷底子油)厚薄应一致，不得有漏刷、花白等现象。

（3）附加层施工阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶或聚氨酯涂膜、也可铺贴一层合成高分子防水卷材处理。

应根据设计要求确定。

（4）卷材与基层麦面涂胶①卷材表面涂胶：将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶滚涂均匀。

应留出搭接部位不涂胶，边头部位空出100mm。

涂刷胶粘剂厚度要均匀，不得有漏底或凝聚块类物质存在；卷材涂胶后10～20min静置干燥，当指触不粘手时，用原卷材筒将刷胶面向外卷起来，卷时要端头平整，卷劲一致，直径不得一头大，一头小，并要防止卷入砂粒和杂物，保持洁净。

②基层表面涂胶：已涂底胶干燥后，在其表面涂刷CX-404胶，用长把滚刷蘸CX-404胶，不得在一处反复涂刷，防止粘起底胶或形成凝聚块，细部位置可用毛刷均匀涂刷，静置晾干即可铺贴卷材。

（5）卷材铺贴卷材及基层已涂的胶基本干燥后(手触不粘，一般20min左右)，即可进行铺贴卷材施工。

卷材的层数、厚度应符合设计要求。

①卷材应平行屋脊从檐口处往上铺贴，双向流水坡度卷材搭接应顺流水方向，长边及端头的搭接宽度，如空铺、点粘、条粘时，均为100mm；满粘法均为80mm，且端头接茬要错开250mm。

合成高分子防水涂料屋面防水层施工工艺方法第一步：准备工作在施工前，需要先确保施工现场的环境整洁，并清除表面的杂物和污垢。

除非特殊情况需要，否则不需要对屋面进行打磨处理。

第二步：底层处理首先，将高分子防水涂料涂刷在屋面的底层。

这一层主要用于填平和加固屋面表面的裂缝和孔洞。

涂料需要均匀地覆盖整个屋面，并确保其与表面的黏附性。

第三步：中间层处理在底层处理完成后，再涂刷一层高分子防水涂料作为中间层处理。

这一层的目的是增强屋面的防水性能和耐磨性。

同样，涂料需要均匀地覆盖整个屋面，并确保与前一层涂料的黏附性。

第四步：面层处理在中间层处理完成后，再涂刷一层高分子防水涂料作为面层处理。

这一层的主要目的是增强屋面的耐候性和防紫外线性能。

涂料需要均匀地覆盖整个屋面，并确保与前一层涂料的黏附性。

第五步：防水层保护为了保护屋面的防水层，可以在面层处理完成后涂刷一层透明的防水密封剂。

这一层不仅能增加屋面的防水性能，同时还能起到抗污染和抗老化的作用。

第六步：检查和清理在施工完成后，需要对屋面进行仔细检查，确保涂料层均匀、无裂缝和气泡。

如果发现问题，应及时修复。

同时，清理施工现场，将垃圾和废弃物进行妥善处理。

需要注意的是，合成高分子防水涂料屋面防水层施工工艺方法虽然简单，但仍需要在施工过程中注意以下几点：1.温度和湿度：施工时的环境温度和湿度会对涂料的固化和黏附性能产生影响。

因此，在施工前需要对环境温湿度进行充分的评估，并在适宜的条件下进行施工。

2.涂刷方法：涂刷涂料时要均匀、连续，避免出现厚薄不一的情况。

可以使用辊涂、刷涂或喷涂等方法进行施工，根据施工情况选择最适合的涂刷方法。

3.施工层次：底层、中间层和面层的涂刷需要按照一定的先后次序进行，确保各层涂料的黏附性和一致性。

不能跳层施工，以免影响防水效果。

4.施工厚度：根据不同的涂料品牌和型号，对涂层的施工厚度有一定的要求。

可以根据生产厂家的建议和实际情况来确定涂层的厚度。

综上所述，合成高分子防水涂料屋面防水层施工工艺方法是一种可靠、简单且经济的防水方法。

合成高分子卷材屋面防水层施工工艺与质量标准一、总则1 范围本标准规定了合成高分子防水卷材屋面防水层的施工要求、方法和质量控制标准。

本标准适用于一般工业与民用建筑屋面防水等级为Ⅰ～Ⅲ级并采用合成高分子防水卷材防水层的施工。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB50300—2013 建筑工程施工质量验收统一标准GB50207—2012 屋面工程质量验收规范GB50345—2012 屋面工程技术规范二、施工准备1 技术准备1.1 熟悉设计图纸和施工验收规范，编制防水施工方案或技术措施。

1.2 审查专业施工队伍的资质，操作人员上岗证。

施工单位由技术人员向防水作业班组进行技术交底。

2 物资准备2.1 施工所需材料应全部进场，相关资料齐全；材料的品种、规格、性能等应符合现行产品标准和设计要求，经验收为合格材料。

2.2 卷材的抽样复验1）同一品种、牌号和规格的卷材，抽验数量为：大于1000卷抽取5 卷；500～1000 卷抽取4 卷；100～499 卷抽取 3 卷；小于100 卷抽取 2 卷。

2）将抽验的卷材开卷进行规格和外观质量检验，全部指标达到标准规定时，即为合格。

其中如有一项指标达不到要求，应在受检产品中加倍取样复检，全部达到标准规定为合格。

复检时有一项指标不合格，则判定该产品外观质量为不合格。

3 施工设施准备3.1 施工机械高压吹风机、电动搅拌机。

3.2 工具用具小平铲、喷灯、橡皮刮板、钢管、滚刷、铁桶、压辊、手持压辊、阴角压辊、热风焊枪、油漆刷、弹线放样工具、嵌缝挤压枪、剪刀等。

3.3 监测装置50m钢卷尺、3m钢卷尺4 作业条件准备找平层应符合规范、设计要求以及工艺要求。

找平层必须牢固并具有较高的强度，不得松动起砂；找平层表面应平整光滑、均匀一致，其平整度不应超过5mm；找平层表面不得有尖角凹坑及破损，如不符合要求应按规定进行修补。

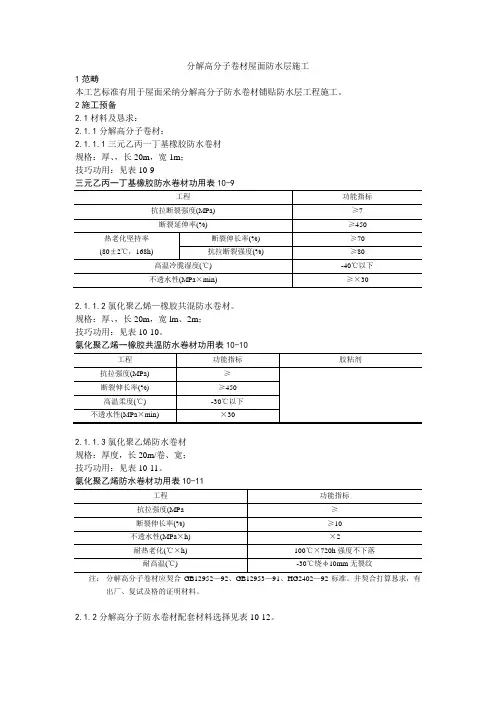

分解高分子卷材屋面防水层施工1范畴本工艺标准有用于屋面采纳分解高分子防水卷材铺贴防水层工程施工。

2施工预备2.1材料及恳求：2.1.1分解高分子卷材：2.1.1.1三元乙丙一丁基橡胶防水卷材规格：厚、，长20m，宽1m；技巧功用：见表10-9三元乙丙一丁基橡胶防水卷材功用表10-92.1.1.2氯化聚乙烯—橡胶共混防水卷材。

规格：厚、，长20m，宽lm、2m；技巧功用：见表10-10。

氯化聚乙烯一橡胶共温防水卷材功用表10-102.1.1.3氯化聚乙烯防水卷材规格：厚度，长20m/卷、宽；技巧功用：见表10-11。

氯化聚乙烯防水卷材功用表10-11出厂、复试及格的证明材料。

2.1.2分解高分子防水卷材配套材料选择见表10-12。

分解法分子防水卷材配套材料选择表l0-122.2要紧机具：2.2.1电动搅拌器、高压吹风机。

2.2.2铁辊、手持压滚、压子、小平铲、铁桶、汽油喷灯、铰剪、钢卷尺、笤帚、小线、黑色粉、粉笔。

2.3功课前提：2.3.1施工前考核图纸，体例屋面防水施工打算，并进展技巧交底。

屋面防水工程必需由专业施工队持证上岗。

2.3.2铺贴防水层的下层必需施工终了，并经养护、单调，防水层施工前应将下层外表去除干净，同时进展下层验收，及格前方可进展防水层施工。

2.3.3下层坡度应契合打算恳求，不得有空鼓、开裂、起砂、脱皮等缺点；下层含水率应不年夜于9%。

2.3.4防水层施工按打算恳求，预备好卷材及配套材料，存放跟操纵应阔别火源，防止发惹事变。

3操纵工艺 3.1工艺流程：→ → →→→→→3.2清算下层：施工防水层前将已验收及格的下层外表清扫干净。

不得有浮尘、杂物等阻碍防水层质量的缺点。

3.3涂刷下层处置剂：涂布聚氨酯底胶。

3.3.1聚氨酯底胶的配制：聚氨酯材料按甲∶乙=1∶3〔分量比〕的比例共同，搅拌平均即可进展涂布施工；也可以由聚氨酯材料按甲∶乙∶二甲苯=1∶∶的比例共同，搅拌平均落后展涂布施工。

屋面合成高分子防水卷材施工工艺标准1、适用范围本工艺标准适用于屋面合成高分子防水卷材铺贴防水层工程施工。

防水等级为Ⅰ-Ⅳ的屋面防水。

2、施工准备2.1、材料及要求2.1.1、合成高分子卷材：三元乙丙橡胶卷材，氯化聚乙烯橡胶共混卷材（ＬＸＹ－６０３），聚氯乙烯卷材，率碳化聚乙烯、自粘高分子卷材等2.1.2选用合成高分子卷材时其强度、延伸、不透水等性能指标应符合表1的要求。

表一卷材分类及性能2.1.3卷材厚度是保证防水工程质量的一个关键，未来保证防水层的设防质量，保证它的耐久和耐穿刺性、防水层必须具有一定材料要求外，还应有厚度要求应符合表2Ⅲ级一道设防不应小于1.2mm2.1.4合成高分子卷材配套材料必须选用厂家生产的配套产品，见表3.基层处理剂聚氨酯甲、乙组分、二甲苯稀释剂、聚氨酯涂料稀释或水乳型涂料喷涂处理剂基层胶黏剂CX-404胶、CX-409胶、LYX-603-3号胶卷材接丁基橡胶胶黏剂甲、乙组分或单组分丁基橡胶胶黏剂、氯钉胶黏剂CV-404、401，LYX-603-3号胶增强密封膏聚氨酯嵌缝膏（甲、乙组分）、聚氨酯嵌缝膏自硫化胶带丁基胶带、其它橡胶粘带2.1.5 材料敷衍及存储合成高分子卷材进场时，应按工程设计要求检查品种、规格和外观质量，核实出厂检验报告和出厂合格证，同时垵进场批量现场见证取样复验，复验合格后方可使用，同时要求复验单位室友资质的专门机构合成高分子卷材及配套产品属易燃物，进场应分类存放，远离火源，存放环境应符合要求，防止材料变形和变质2.2主要机具2.3 作业条件及人员准备2.3.1 施工前应认真审核图纸、编制合成高分子屋面防水施工方案，并对施工人员进行书面交底，屋面防水工程必须有专业施工队伍施工，且经过专业培训的防水施工人员施工2.3.1基层必须坚固、不起砂、不起皮、表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。

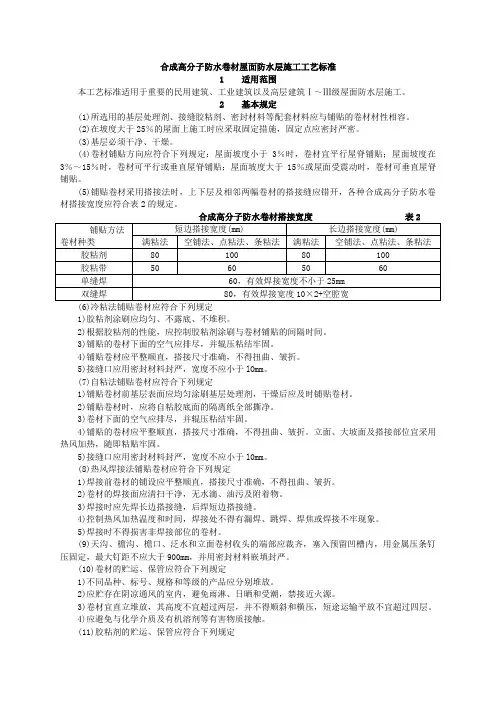

合成高分子防水卷材屋面防水层施工工艺标准1 适用范围本工艺标准适用于重要的民用建筑、工业建筑以及高层建筑Ⅰ～Ⅲ级屋面防水层施工。

2 基本规定(1)所选用的基层处理剂、接缝胶粘剂、密封材料等配套材料应与铺贴的卷材材性相容。

(2)在坡度大于25％的屋面上施工时应采取固定措施，固定点应密封严密。

(3)基层必须干净、干燥。

(4)卷材铺贴方向应符合下列规定：屋面坡度小于3％时，卷材宜平行屋脊铺贴；屋面坡度在3％～15％时，卷材可平行或垂直屋脊铺贴；屋面坡度大于15％或屋面受震动时，卷材可垂直屋脊铺贴。

(5)铺贴卷材采用搭接法时，上下层及相邻两幅卷材的搭接缝应错开，各种合成高分子防水卷材搭接宽度应符合表2的规定。

(6)冷粘法铺贴卷材应符合下列规定1)胶粘剂涂刷应均匀、不露底、不堆积。

2)根据胶粘剂的性能，应控制胶粘剂涂刷与卷材铺贴的间隔时间。

3)铺贴的卷材下面的空气应排尽，并辊压粘结牢固。

4)铺贴卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。

5)接缝口应用密封材料封严，宽度不应小于lOmm。

(7)自粘法铺贴卷材应符合下列规定1)铺贴卷材前基层表面应均匀涂刷基层处理剂，干燥后应及时铺贴卷材。

2)铺贴卷材时，应将自粘胶底面的隔离纸全部撕净。

3)卷材下面的空气应排尽，并辊压粘结牢固。

4)铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。

立面、大坡面及搭接部位宜采用热风加热，随即粘贴牢固。

5)接缝口应用密封材料封严，宽度不应小于l0mm。

(8)热风焊接法铺贴卷材应符合下列规定1)焊接前卷材的铺设应平整顺直，搭接尺寸准确，不得扭曲、皱折。

2)卷材的焊接面应清扫干净，无水滴、油污及附着物。

3)焊接时应先焊长边搭接缝，后焊短边搭接缝。

4)控制热风加热温度和时间，焊接处不得有漏焊、跳焊、焊焦或焊接不牢现象。

5)焊接时不得损害非焊接部位的卷材。

(9)天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐，塞入预留凹槽内，用金属压条钉压固定，最大钉距不应大于900mm，并用密封材料嵌填封严。

合成高分子防水涂料屋面防水层施工工艺方法一、储存与运输1、原材料的要求（1）、合成高分子防水涂料聚氨脂防水涂料是单组分型防水涂料，施工简单、方便，以水为分散介质，无毒、无害、无污染。

a.包装包装好的产品附有产品合格证书和使用说明书。

b.标志包括：制造厂名、产品名称、产品标记、产品重量、商标、制造日期、生产批号、储存和运输注意事项以及有效期限。

产品应密封放在仓库内，通风阴凉处，远离火源；自生产之日起，产品和有效期不得少于半年，运输中严防日晒雨淋，防止碰撞，保持包装完好无损，主要技术性能见检验报告。

2、工具提料桶、搅拌料桶、搅拌机、软刷、防护手套、安全帽、刮板3、作业条件（1）、表面平整牢固、清洁、干燥。

用两米直尺检查，直尺与基面间的最大空隙不超过5mm，且每米长度内不得多与一处，空隙处只允许平缓变化。

找平层在施工防水层之前必须进行清扫，并且要求表面不起砂，不起皮，有一定强度。

含水率的测定：将1平方米卷材平坦地干铺在找平层上，3～4小时后掀开检查，找平层覆盖部位及卷材上未见水印时，及可涂刷聚氨酯防水层。

（2）、阴、阳角处均做成圆弧角。

二、施工工序要求每道工序必须经检查合格后方可进行下一道工序。

基层清理、修整、干燥涂料搅拌涂刷一遍涂料干燥特殊部位增强处理涂刷基层处理剂卷材粘贴辊压排气搭接面清理粘合辊压阴阳角增强处理加强带增强处理细石混凝土保护层三、合成高分子防水涂料施工1、基层处理找平层在施工及养护过程中都可能会产生一些缺陷，做防水层之前应及时修补缺陷，隆起的部位应铲平或刮去重新补做，低凹处用1：2.5水泥砂浆补抹，较薄的部位用掺胶的素浆刮抹。

2、合成高分子防水涂料施工1）涂刷施工将搅拌好的防水涂料少量倒在找平层上，用刮板均匀刮平在干涸的找平层上，倒料时要注意控制涂料均匀倒洒，不可在一处倒的过多，造成不均匀现象，涂完第一层涂膜后需固化5小时以上，再涂刷第二、三层涂膜，同时前一遍涂层干燥后应将涂层上的灰尘、杂质清理干净后再进行下一层涂层的涂刷，但在平面的涂刷方向，应使后一遍与前一遍的涂刷方向相垂直，涂刷时不能将气泡裹进涂层中，如遇气泡应立即消除。

合成高分子防水卷材屋面防水层施工技术1.一般规定1.1合成高分子防水卷材适用于防水等级Ⅰ、Ⅱ、Ⅲ类别建筑的屋面防水层。

1.2合成高分子防水卷材以合成橡胶、合成树脂或它们两者的共混体为基料，加入适量的化学助剂和填充料等，经不同工序加工制成。

目前国内主要种类有：三元乙丙、聚氯乙烯、氯化聚乙烯、氯磺化聚乙烯和氯化聚乙烯橡胶共混等。

其性能各有特点、配套材料也各不相同，可参见第2.1.2条。

其中三元乙丙、氯化聚乙烯防水卷材为建设部推广使用产品。

1.3应根据屋面防水等级的不同、用途的不同选用不同厚度的合成高分子防水卷材，详见表1.3。

1.4合成高分子防水卷材可用“冷粘法”、“热熔法”和“焊接法”铺设施工，现场采取何种施工方式要根据设计及所选用卷材的性质决定。

1.4.1“冷粘法”铺贴：在常温下，卷材与基层、卷材与卷材之间采用配套粘胶剂直接粘贴。

1.4.2“热熔法”粘贴：采用火焰加热器熔化热熔型防水卷材底层的热熔胶后直接与基层粘结。

1.4.3“焊接法”铺设：对合成高分子防水卷材的搭接部位，采用溶剂接合（冷焊接），或用热空气焊枪加热熔化卷材表面、熔合粘结（热风焊接）的方式。

1.5卷材与基层间有以下几种不同的粘结方式，按设计要求、使用的部位、基层条件、胶结材料品种、地方使用习惯和现场施工条件选择确定。

1.5.1满粘贴（全粘法）：卷材与基层采用粘结剂全部粘贴的施工方法。

1.5.2空铺法：铺贴防水卷材时，卷材与基层仅在四周一定宽度内粘贴，其余部分不粘结的粘贴施工方法。

1.5.3条粘法：铺贴防水卷材时，卷材与基层采用粘结剂条状粘贴的方式，每幅卷材与基层的粘结面不少于两条，每条宽度不小于150mm。

1.5.4点粘法：铺贴防水卷材时，卷材或打孔卷材与基层采用点状粘贴，每平方米卷材粘结不少于5个点，每点面积为100mm×100mm。

1.6采用条粘、点粘、空铺方式铺设第一层卷材或打孔卷材时，在檐口、屋脊、屋面转角处和突出屋面物的连接处，宽度不得小于800mm范围的卷材应采用满粘贴方法。

合成高分子防水卷材屋面防水层1 适用范围：本章适用于采纳合成高分子防水卷材铺贴屋面的防水工程。

2 材料要求：2.1合成高分子卷材：①三元乙丙-丁基橡胶防水卷材，规格：厚1.2mm、1.5mm，宽1m，长20m；②氯化聚乙烯-橡胶共混防水卷材，规格：厚1.2mm、1.5mm，宽1m、2m，长20m；③氯化聚乙烯防水卷材，规格：厚1.2mm，宽0.9m（20m/卷）。

应符合标准要求。

2.2防水材料应有出厂合格证及运用认证证书，进场抽样复试达到技术指标，符合设计要求方准运用。

2.3合成高分子防水卷材的外观质量和物理性能及配套材料的选择应符合表2.3-1、2.3-2、2.3-3的要求。

表2.3-1 合成高分子防水卷材外观质量项目性能指标折痕每卷不超过2处，总长度不超过20mm杂质大于0.5mm颗粒不允许，1m2不超过9mm2胶块每卷不超过6处，每处面积不大于4 mm2凹痕每卷不超过6处，深度不超过本身厚度的30%；树脂类深度不超过15%每卷材的接头橡胶类每20m不超过1处，较短的一段不应小于3000mm，接头处应加长150mm；树脂类20m长度内不允许有接头。

表2.3-2 合成高分子防水卷材物理性能项目性能指标硫化橡胶类非硫化橡胶类树脂类纤维增加类断裂抗拉强度（Mpa）≥6 ≥3 ≥10 ≥9 扯断伸长率（%）≥400 ≥200 ≥200 ≥10 低温弯折（℃）-30 -20 -20 -20 不透水性压力（Mpa）≥0.3 ≥0.2 ≥0.3 ≥0.3保持时间（min）≥30加热收缩率（%）<1.2 <2.0 <2.0 <1.0热老化保持率（80℃，168h）断裂拉伸强度≥80% 扯断伸长率≥70%配套材料三元乙丙防水卷材氯化聚乙烯-橡胶共混防水卷材运用LYX-603氯化聚乙烯防水卷材运用1.基层处聚氨酯、乙组分，二聚氨酯涂料稀稀释粘结剂：理剂甲苯稀释剂释运用或水乳型涂料喷涂处理乙酸乙酯：汽油=1：12.基层粘结剂CX-404胶CX-404胶或409胶LYX-603-3号胶，淡黄色透亮粘稠液体，剥离强度≥20N/2.5cm3.卷材接缝粘结剂丁基橡胶粘结剂甲乙组分或单组分丁基橡胶粘结剂聚丁系列胶粘剂CX-404胶CX-401胶LYX-603-2号胶，灰色粘稠液体，剥离强度≥25第N/2.5cm4.增加密封膏聚氨酯嵌缝膏（甲、乙组分）聚氨酯嵌缝膏聚氨酯嵌缝膏5.着色剂用于屋面着色（银灰色）涂料着色（银灰色）涂料着色（银色）涂料自硫化胶带丁基胶带或其他橡胶粘带3 主要机具3.1一般应配备的合成高分子防水卷材施工机具见表3.1-1表3.1-1 合成高分子防水卷材施工机具机具名称规格用途高压吹风机300mm 清理基层用扫帚一般清理基层用小平铲小型清理基层用电动搅拌器300W 搅拌胶粘剂等用滚动刷φ60×300mm 涂布胶粘剂用铁桶20L 装胶粘剂用汽油喷灯（专用火焰喷枪）3L （热胶法粘结卷材用）压子小型压实卷材接缝用手持压滚φ40×50mm 压实卷材用铁辊300mm长30kg重压实粘结层用剪刀一般剪裁卷材用皮卷尺50m 度量尺寸用钢卷尺2m 度量尺寸用铁管φ30×1500mm 铺贴卷材用小线绳弹基准线用彩色粉弹基准线用粉笔做标记用平安带施工平安爱护用品工具箱保存工具用4 作业条件:4.1施工前审核图纸，编制防水工程施工方案，并进行技术交底，屋面防水必需由有资质的专业队施工，持证上岗。

. .合成高分子防水卷材施工方案合成高分子防水卷材以合成橡胶、合成树脂或二者共混体为基料，加入适当化学助剂和填补资料，采纳橡胶或塑料加工工艺制成的合成高分子卷材，高分子防水卷材主要包含三元乙丙橡胶防水卷材、氯化聚乙烯-- 橡胶共混防水卷材、氯化聚乙烯防水卷材、氯磺化聚乙烯防水卷材以及聚氯乙烯防水卷材等，是我国化学建材发展规划要求踊跃发展的新式防水资料。

本文就金日制药一期工程制剂车间屋面防水工程来说明其施工方法。

一、工程概略及防水设计：1、 XXXXXXXX企业制剂车间及库房是由金日企业投资兴建，经设计院设计， XXXXXX监理有限企业监理， XXXXXXXX承建，四层框架结构，建筑面积 16000M2。

厂房子面设计为一道 1.5mm厚，氯化聚乙烯 - 橡胶共混防水卷材。

2、本工程采纳“ XX”牌氯化聚乙烯-橡胶共混防水卷材，该资料以氯化聚乙烯树脂为主要原料，并加入少许助剂及多种填补料，经塑炼、压延加工制成的，拥有延长率大，抗浸透性强，耐老化，使用寿命长，施工简易等特色。

3、产品指标：项目指标拉伸强度：9.8 Mpa断裂伸长率：≥ 100％热办理尺寸变化率：≤ 1.0 ％低温变折性：-20 °C. .无裂纹抗浸透性：0.2 Mpa 不渗水二、施工工艺：基层办理→喷涂办理剂→屋面节点增强办理→定位、弹线、试铺→铺贴卷材→收头办理、节点密封→清理检查修整→保护层施工（1）基层办理及要求：1）本工程基层为现浇混凝土屋面板，表面收光。

打扫完成后，对酥松、起砂、起皮等部位以及高低错落不齐或凹坑较大的部委，可用掺水泥量15%107胶的 1：2.5 ～1：3 的水泥沙浆抹平收光。

对存在裂痕的部位要应先用凿子把裂痕凿成15～20 mm宽，深倒八字形的槽沟，而后把石渣清走，把沟槽吹洁净，用填缝膏分二至三次填满裂痕，每次间隔时间一定有15 分钟之久，填满裂痕后用滚筒压平即可。

2）基层与突出屋面的结构（如女儿墙、管道、楼梯间外墙等部位）相连结的阴角，以及基层与檐口、天沟、排水口、沟脊等相连结的转角处均应抹成圆滑的圆弧形，其半径一般在100～200mm之间。
