冲压、塑料模具课程、课程设计自选题库.doc

一、填空题1、普通惯用的金属材料在冷塑性变形时，随变形程度的增加，全部强度指标均（增加），硬度（增加），塑性指标（减少）称加工硬化现象。

2、屈强比，（屈强比小），对全部冲压成型工艺有利。

3、冷冲压工序分（分离工序）、（成形工序）。

4、冲裁，冲裁工艺分（冲孔）和（落料）。

5、冲裁变形大致可分为（弹性变形）（塑性变形）（断裂分离）三个阶段。

6、冲裁断面由（圆角带）（光亮带）（剪裂带）（毛刺）构成。

7、(模具压力中心)与模柄轴心重叠。

8、“国标”中模架分为（对角导柱）（中间导柱）（四角导柱）（后侧导柱）。

9、压边装置分为（橡胶压边装置）（弹簧压边装置）（气垫压边装置）。

10、落料时，以凹模为基准配制凸模。

11、冲孔时，以凸模为基准配制凹模。

12、按工序组合程度分（单工序模）（复合模）和（级进模）。

13、复合模在构造上的重要特性有一种既是冲孔的凹模又是落料的凸模，称凹凸模。

14、相对弯曲半径（r/t）表达弯曲程度。

15、弯曲时，当外载荷去除后，塑性变形保存下来而弹性变形会完全消失，使弯曲件的形状和尺寸发生变化而与模具尺寸不一致这种现象叫（回弹），其体现形式有（曲率减小），（弯曲中心角减小）两个方面。

16、弯曲件最容易出现影响工件质量的问题（弯裂）（回弹）（偏移）。

17、在筒形件拉深中如材料板平面各导向性指数△r 越大则凸耳的高度（越大）。

18、拉深件的壁厚不均匀，下部壁厚略有（减薄）上部（增厚）。

19、拉深后的工作直径和毛坯直径比，称拉深系数m’,m’越小变形程度越大。

20、材料组织均匀屈强比（小）塑性好、板平面方向性小板厚方向系数大、硬化指数大的板料，极限拉深系数小。

21、拉深变形程度用（拉深系数m’）表达。

22、拉深模中压边圈的作用是避免工作在变形过程中发生（起皱）。

23、拉深工序易出现缺点为（起皱）（拉裂）等。

二、选择题1、在冲裁模的构造类型中精度最高的是（复合模）。

2、冷冲模上模座通过（模柄）安装在压力机的滑块上。

冲压与模具考试题及答案一、单项选择题（每题2分，共20分）1. 冲压加工的主要特点是（）。

A. 精度高B. 生产率高C. 材料利用率低D. 劳动强度大答案：B2. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B3. 冲压模具中，用于分离材料的模具称为（）。

A. 冲裁模B. 弯曲模C. 拉伸模D. 挤压模答案：A4. 在冲压加工中，材料的厚度对（）有重要影响。

A. 材料的强度B. 材料的硬度C. 材料的塑性D. 材料的韧性答案：C5. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B6. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B7. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B8. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B9. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B10. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B二、多项选择题（每题3分，共15分）1. 冲压加工的主要特点包括（）。

A. 生产率高B. 材料利用率高C. 精度高D. 劳动强度大答案：A、B、C2. 冲压模具的主要类型包括（）。

A. 冲裁模B. 弯曲模C. 拉伸模D. 挤压模答案：A、B、C、D3. 冲压加工中，影响材料塑性变形的因素包括（）。

A. 材料的厚度B. 材料的硬度C. 材料的塑性D. 材料的韧性答案：A、C、D4. 冲压加工中，影响材料塑性变形的因素包括（）。

冲压工艺与冲模设计试题复习第一章概述一、填空、解释、选择类型题:1、冷冲压工艺方法大致分为分离工序、成型工序.2、分离工序分落料，冲孔和切割等。

成型工序分弯曲、拉深、翻边、翻孔、胀形等。

3冷冲压生产过程的主要特征是依靠冲模和冲压设备完成。

便于实现自动化，效率高。

第二章冷冲压变形基础1.影响金属塑性和变形抗力的因素1，金属组织2.变形温度3. 变形速度4.尺寸因素2.塑性条件决定受力物体内质点由弹性状态向塑性状态过度的条件3.加工硬化随变形程度增加，所有强度指标均增加，硬度也增加，同时塑性指标下降的现象4.冲压件的质量指标主要是尺寸精度，厚度变化，表面质量及成形后的物理力学性能。

5.影响工件表面质量的主要因素是原材料的表面状态，晶粒大小，冲压时材料占模2的情况以及对工件的表面擦伤6.反载软化现象是反向加载时材料的屈服应力效拉伸时的屈服应力有所降低，出现所谓反载软化现象7.冷冲压常用材料有：黑色金属，有色金属，非金属材料8板料力学性能与冲压成形性能效为重要的有那几项？p21第三章冲裁一、填空、解释、选择类型题1、冲裁是利用模具使板料产生分离的工序。

从板料沿封闭曲线相互分离，封闭曲线以内的部分作为冲裁件时，称落料，封闭曲线以外的部分作为冲裁件时，称冲孔。

2、冲裁变形过程三个阶段是从弹、塑性变形开始的，以断裂告终。

3、冲裁变形过程使工件断面明显地分成四个特征区：塌角，光面，毛面，和毛刺。

4. 影响冲裁件质量的诸多因素中，间隙是主要的因素。

5.分析冲裁件的工艺，主要从冲裁件的结构工艺性，冲裁件的精度和断面粗糙度三方面进行分析6、凸、凹模刃口的制造公差要按工件的尺寸要求来决定7、冲裁凸、凹模的常以磨钝、与崩刃的形式失效。

8、排样三种方法有废料排样、少废料排样、无废料排样。

9. 凸、凹模刃口分开加工法为了保证间隙值应满足的条件|δp|＋|δd|≤Zmax－Zmin10.搭边的作用是补偿定位误差和剪板误差，还可以使条料有一定的刚度，便于送进11.降低冲裁力的方法有材料加热冲裁、阶梯凸模、斜刃冲裁12. 冲裁时所产生的总压力包括冲裁力，卸料力，顶件或推件力13. 冲模加工方法不同，刃口尺寸的计算方法基本分为两类1凸，凹模分别加工法2凸，凹模配作法14.模具压力中心应该通过压力机滑块的中心线。

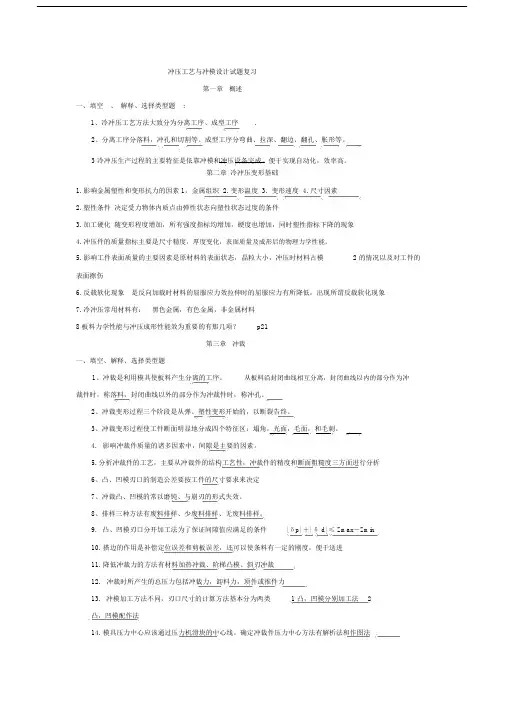

冲压工艺与冲模设计试题复习第一章概述一、填空、解释、选择类型题:1、冷冲压工艺方法大致分为分离工序、成型工序.2、分离工序分落料，冲孔和切割等。

成型工序分弯曲、拉深、翻边、翻孔、胀形等。

3冷冲压生产过程的主要特征是依靠冲模和冲压设备完成。

便于实现自动化，效率高。

第二章冷冲压变形基础1.影响金属塑性和变形抗力的因素1，金属组织2. 变形温度3. 变形速度4. 尺寸因素2.塑性条件决定受力物体内质点由弹性状态向塑性状态过度的条件3.加工硬化随变形程度增加，所有强度指标均增加，硬度也增加，同时塑性指标下降的现象4.冲压件的质量指标主要是尺寸精度，厚度变化，表面质量及成形后的物理力学性能。

5. 影响工件表面质量的主要因素是原材料的表面状态，晶粒大小，冲压时材料占模 2 的情况以及对工件的表面擦伤6.反载软化现象是反向加载时材料的屈服应力效拉伸时的屈服应力有所降低，出现所谓反载软化现象7.冷冲压常用材料有：黑色金属，有色金属，非金属材料8 板料力学性能与冲压成形性能效为重要的有那几项？p21第三章冲裁一、填空、解释、选择类型题1、冲裁是利用模具使板料产生分离的工序。

从板料沿封闭曲线相互分离，封闭曲线以内的部分作为冲裁件时，称落料，封闭曲线以外的部分作为冲裁件时，称冲孔。

2、冲裁变形过程三个阶段是从弹、塑性变形开始的，以断裂告终。

3、冲裁变形过程使工件断面明显地分成四个特征区：塌角，光面，毛面，和毛刺。

4.影响冲裁件质量的诸多因素中，间隙是主要的因素。

5.分析冲裁件的工艺，主要从冲裁件的结构工艺性，冲裁件的精度和断面粗糙度三方面进行分析6、凸、凹模刃口的制造公差要按工件的尺寸要求来决定7、冲裁凸、凹模的常以磨钝、与崩刃的形式失效。

8、排样三种方法有废料排样、少废料排样、无废料排样。

9.凸、凹模刃口分开加工法为了保证间隙值应满足的条件| δp| ＋| δ d| ≤ Zmax－Zmin10.搭边的作用是补偿定位误差和剪板误差，还可以使条料有一定的刚度，便于送进11.降低冲裁力的方法有材料加热冲裁、阶梯凸模、斜刃冲裁12.冲裁时所产生的总压力包括冲裁力，卸料力，顶件或推件力13.冲模加工方法不同，刃口尺寸的计算方法基本分为两类 1 凸，凹模分别加工法 2凸，凹模配作法14.模具压力中心应该通过压力机滑块的中心线。

冲压工艺与模具设计试题及答案一、填空题1.在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。

2.根据塑料的特性和使用要求，塑件需进行塑后处理，常进行退火和调湿处理。

3.塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。

4.在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。

5.塑料一般是由树脂和添加剂组成。

6.塑料注射模主要用来成型热塑性塑料件。

压缩成型主要用来成型热固性塑料件。

7.排气是塑件成型的需要，引气是塑件脱模的需要。

8.注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。

9.凹模其形式有整体式和组合式两种类型。

10.导向机构的形式主要有导柱导向和锥面定位两种。

11.树脂分为天然树脂和合成树脂。

12.注射模塑最主要的工艺条件，即“三要素”是压力、时间和温度。

二、单选题1. 卧式注射机SX-Z-63/50中的50表示锁模力为( D )A、500B、50C、50kND、500kN2.注射机料筒温度的分布原则是什么? ( A )A、前高后低B、前后均匀C、后端应为常温D、前端应为常温3.热塑性塑料在常温下，呈坚硬固态属于( A )A、璃态B、高弹态C、粘流态D、气态4.下列不属于塑料模失效形式的是( D )?A、变形B、断裂C、磨损D、冷却5.凹模是成型塑件( A )的成型零件?A、内表面B、外表面C、上端面D、下端面6.球头刀主要用于加工塑料模具零件中的( D )内容?A、大平面B、孔C、键槽D、轮廓7.下列不属于注射模导向机构的是( D )?A、导柱B、导套C、导向孔D、推杆8.主流道一般位于模具中心位置，它与注射机的喷嘴轴心线( D )?A、垂直B、相交C、相切D、重合9.下列不属于推出机构零件的是( C )?A、推杆B、复位杆C、型芯D、推板10.压缩模具中凸模的结构形式多数是( B )的，以便于加工制造。

A、不锈钢B、整体式C、工具钢D、组合式11.以下属于天然树脂的是( A )。

冲压模具课程设计题库一、教学目标本节课的教学目标是使学生掌握冲压模具的基本概念、类型及工作原理，培养学生具备分析和解决冲压模具相关问题的能力。

具体目标如下：1.知识目标：（1）了解冲压模具的定义、作用及分类；（2）掌握冲压模具的基本结构组成；（3）理解冲压模具的工作原理及应用范围。

2.技能目标：（1）能够分析冲压模具的结构和性能；（2）具备判断冲压模具工作过程中可能出现的问题的能力；（3）学会运用冲压模具解决实际工程问题。

3.情感态度价值观目标：（1）培养学生对冲压模具技术的兴趣和热情；（2）增强学生对制造业重要性的认识；（3）培养学生具备创新精神和团队合作意识。

二、教学内容本节课的教学内容主要包括以下几个部分：1.冲压模具的基本概念：介绍冲压模具的定义、作用及其在制造业中的应用。

2.冲压模具的类型：讲解不同类型的冲压模具，如弯曲模、拉伸模、成形模等，并分析各种模具的特点和适用范围。

3.冲压模具的工作原理：阐述冲压模具的工作过程，包括送料、定位、压制、卸料等环节，并分析各环节的作用及相互关系。

4.冲压模具的结构组成：详细介绍冲压模具的主要组成部分，如冲头、凹模、导向装置、支撑板等，并讲解各部分的功能和设计要求。

5.冲压模具的应用实例：通过实际案例分析，使学生更好地理解冲压模具在工程中的应用和重要性。

三、教学方法为了提高教学效果，本节课将采用以下教学方法：1.讲授法：教师通过讲解冲压模具的基本概念、类型、工作原理和结构组成，使学生掌握相关知识。

2.案例分析法：教师提供一些实际案例，引导学生分析冲压模具在工程中的应用，提高学生的实践能力。

3.实验法：学生进行冲压模具实验，使学生更好地了解冲压模具的工作过程和性能。

4.小组讨论法：引导学生分组讨论冲压模具相关问题，培养学生的团队合作意识和创新精神。

四、教学资源为了支持本节课的教学，我们将准备以下教学资源：1.教材：选用权威、实用的教材，如《冲压模具设计手册》等。

冲压模具试题
冲压模具是一种用于在金属材料上进行冲压加工的工具，广泛应用于汽车、电子、家电等行业。

模具设计的质量直接影响到产品质量和生产效率。

为了提高模具设计师的技能和水平，以下是一组涉及冲压模具设计的试题。

请同学们认真思考并写出自己的答案。

1. 请简述冲压模具的基本构造。

2. 什么是模具生产中的“冲次”？它对冲压模具有何影响？
3. 冲压模具设计中的材料选择有哪些主要考虑因素？
4. 请列举一种冲压模具中常用的材料，并简述其特点。

5. 冲压模具设计中，如何选择合适的冲孔方式？
6. 在冲压模具生产过程中，常常会遇到模具磨损的问题。

请列举三种常见的模具磨损形式，并分析其原因。

7. 冲压模具设计中，如何选择合适的模具开裂数量？
8. 什么是模具对位精度？它在冲压模具设计中的作用是什么？
9. 登记一下冲压模具常见的故障及原因。

10. 冲压模具设计中的工艺考虑因素有哪些？
11. 冲压模具试验的主要内容有哪些？试验的目的是什么？
12. 冲压模具在装卸和保养过程中需要注意哪些安全要求？
以上是冲压模具试题，希望同学们能够认真思考并写出自己的答案。

冲压模具设计是一个细致繁复的工作，需要设计师具备扎实的专业知
识和丰富的经验。

通过不断学习和实践，我们相信每个人都能不断提
升自己的设计水平，为企业创造更大的价值。

加油！。

<<冲压工艺与模具设计>>试题库及答案一填空题1．冷冲压的优点有：生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。

2．冷冲压是利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

3．一般的金属材料在冷塑变形时会引起材料性能的变化。

随着变形程度的增加，所有的强度、硬度都提高，同时塑性指标降低，这种现象称为冷作硬化。

4．拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。

5．材料的屈强比小，均匀延伸率大有利于成形极限的提高。

6．冲裁件的断面分为圆角，光面，毛面，毛刺四个区域。

7．翻孔件的变形程度用翻孔系数K 表示，变形程度最大时，口部可能出现开裂8．缩孔变形区的应力性质为双向压缩应力，其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力，并且由于采用了极小的间隙，冲裁件尺寸精度可达IT8-IT6级。

10．冷冲压模具是实现冷冲压工艺的一种工艺装备。

11．落料和冲孔属于分离工序，拉深和弯曲属于成形工序。

12．变形温度对金属塑性的影响很大，一般来说，随着变形温度的升高，塑性提高，变形抗力降低。

14．材料在塑性变形中，变形前的体积等于变形后的体积，用公式来表示即：ε1+ε2+ε3=0 。

15．冲裁的变形过程分为弹性变形，塑性变形，断裂分离三个阶段。

16．冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。

17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。

它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件。

18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的，校正弯曲比自由弯曲时零件的尺寸精度要高。

19．拉深时可能产生的质量问题是起皱和开裂21用于实现冷冲压工艺的一种工艺装备称为冲压模具。

22冲压工艺分为两大类，一类叫分离工序，一类是变形工序。

冲压模具知识考试题及答案一、单项选择题（每题2分，共10题）1. 冲压模具中，用于使材料分离的模具类型是：A. 弯曲模B. 拉伸模C. 冲孔模D. 剪切模答案：C2. 以下哪个不是冲压模具的基本组成部分？A. 工作部分B. 定位部分C. 卸料部分D. 传动部分答案：D3. 冲压过程中，材料的塑性变形主要发生在：A. 弹性阶段B. 屈服阶段C. 强化阶段D. 断裂阶段答案：B4. 冲压模具设计时，以下哪个因素不需要考虑？A. 材料的力学性能B. 模具的强度C. 模具的成本D. 模具的重量答案：D5. 冲压模具的寿命通常受以下哪个因素的影响？A. 模具材料B. 冲压速度C. 润滑条件D. 以上都是答案：D6. 以下哪种材料不适合用于制造冲压模具？A. 碳素钢B. 合金钢C. 铝合金D. 塑料答案：D7. 冲压模具的闭合高度是指：A. 模具闭合时上模与下模之间的距离B. 模具闭合时上模与下模之间的接触长度C. 模具闭合时上模与下模之间的接触面积D. 模具闭合时上模与下模之间的接触压力答案：A8. 冲压模具的刃口磨损后，以下哪种处理方式是错误的？A. 重新磨刃B. 更换刃口C. 增加冲压力D. 调整间隙答案：C9. 冲压模具的润滑主要目的是什么？A. 减少冲压力B. 提高冲压速度C. 减少模具磨损D. 增加材料的塑性答案：C10. 以下哪种冲压工艺适用于制造复杂形状的零件？A. 冲孔B. 剪切C. 拉伸D. 弯曲答案：C二、多项选择题（每题3分，共5题）1. 冲压模具的分类包括：A. 冲孔模B. 弯曲模C. 拉伸模D. 剪切模E. 以上都是答案：E2. 影响冲压模具寿命的因素有：A. 模具材料B. 冲压速度C. 润滑条件D. 操作人员技能E. 以上都是答案：E3. 冲压模具设计时需要考虑的材料特性包括：A. 硬度B. 韧性C. 塑性D. 弹性E. 以上都是答案：E4. 冲压模具的维护措施包括：A. 定期检查B. 清洁模具C. 润滑模具D. 刃口磨损后及时处理E. 以上都是答案：E5. 冲压模具的常见故障有：A. 刃口磨损B. 模具变形C. 弹簧失效D. 导柱导套磨损E. 以上都是答案：E三、判断题（每题1分，共5题）1. 冲压模具的闭合高度越大，冲压力越大。

冲压模具设计技术试题库目录一、判断题 (1)二、填空题 (4)三、选择题 (8)四、问答题 (16)五、计算题 (19)一、判断题1．对于落料件，决定与孔类零件配合性质的是它的最大尺寸。

即落料尺寸=凸模尺寸。

( ) 2．冲压模模架是由上、下模座、模柄及导向装置组成，一般为标准件。

（）3．首次拉深模是把坯料拉压成外形更小而厚度没有明显变化的空心体模具。

（）4．决定圆筒件是否拉断的主要因素是毛坯凸缘处的阻力和筒壁的承载能力。

（）5．模具的安装一般先装下模，后装上模。

（）6．对于精度要求高，生产批量较大的冲裁件，多采用有导板的冲裁模。

（）7．.正应力用σ表示，切应力用τ表示。

（）8．在冲压生产中，利用模具强迫平板毛坯局部凸起变形和强迫空心件或管装件沿径向向外扩张的成形工序统称挤压。

（）9．冲裁凸、凹模的工作端部要求有光滑的圆角。

（）10．弯曲可能是成形工序也可能是分离工序。

（）11．对于落料件，决定与孔类零件配合性质的是它的最大尺寸。

即落料尺寸=凸模尺寸。

（）件。

（）13．首次拉深模是把坯料拉压成外形更小而厚度没有明显变化的空心体模具。

（）14．胀形过程中不会产生失稳起皱现象，而且在胀形充分时工件表面很光滑。

（）15．弯曲件的形状可以任意安排，但弯曲半径应该尽量左右一致，以保证板料不会因摩擦阻力不均而产生滑动，造成工件偏移。

（）16．拉深系数是拉深变形程度的标志，拉深系数过大，拉深变形程度大，拉深次数增加，成本提高；拉深系数过小，拉深变形程度过小，拉深可能无法进行。

（）17．由于冲裁过程中材料产生一定的弹性变形，冲裁件产生“回弹”现象，使冲裁件的尺寸与凸模和凹模尺寸不符，从而影响其精度。

（）18．无压边装置的首次拉深模结构简单，制造方便，由于拉深凸模要深入凹模，所以该模具只适用与深拉深。

（）19．冲裁凸、凹模的工作端部要求有光滑的圆角。

（）20．.塑性和变形抗力是两个不同的概念。

前者反映塑性变形的难易程度，后者反映材料塑性变形的能力。

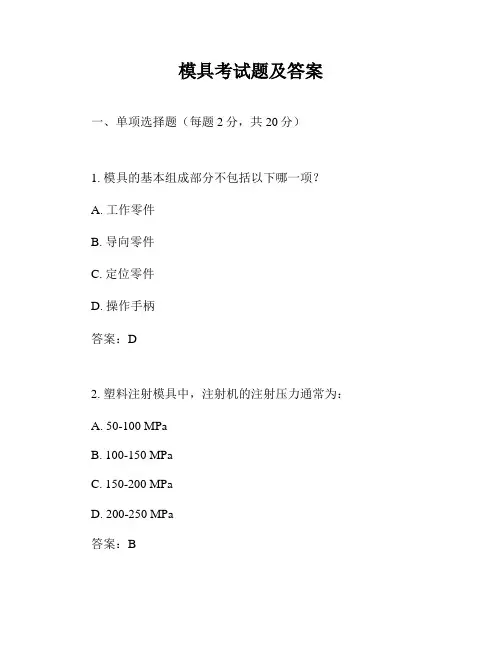

模具考试题及答案一、单项选择题（每题2分，共20分）1. 模具的基本组成部分不包括以下哪一项？A. 工作零件B. 导向零件C. 定位零件D. 操作手柄答案：D2. 塑料注射模具中，注射机的注射压力通常为：A. 50-100 MPaB. 100-150 MPaC. 150-200 MPaD. 200-250 MPa答案：B3. 冲压模具中，以下哪个是用于分离材料的模具？A. 弯曲模B. 拉伸模C. 冲孔模D. 剪切模答案：D4. 在模具设计中，以下哪个因素对模具寿命影响最大？A. 材料选择B. 热处理工艺C. 模具设计D. 模具制造精度答案：B5. 以下哪个不是模具制造过程中常用的加工方法？A. 车削B. 铣削C. 电火花加工D. 激光切割答案：D6. 模具的闭合高度是指：A. 模具闭合时，动模与定模之间的距离B. 模具闭合时，动模与定模之间的总高度C. 模具闭合时，动模与定模之间的最小距离D. 模具闭合时，动模与定模之间的最大距离答案：B7. 以下哪个是模具设计中常用的材料？A. 45号钢B. 304不锈钢C. 6061铝合金D. 以上都是答案：D8. 模具的冷却系统设计的主要目的是：A. 增加模具的强度B. 提高模具的硬度C. 缩短成型周期D. 增加模具的重量答案：C9. 以下哪个不是模具设计中的基本原则？A. 经济性原则B. 安全性原则C. 舒适性原则D. 可靠性原则答案：C10. 以下哪个是模具制造中常用的焊接方法？A. 电弧焊B. 激光焊C. 电子束焊D. 以上都是答案：D二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响模具的使用寿命？A. 材料选择B. 热处理工艺C. 模具设计D. 模具制造精度E. 模具的使用和维护答案：ABCDE12. 模具设计中，以下哪些是常用的CAD/CAM软件？A. Pro/ENGINEERB. UGC. CATIAD. SolidWorksE. AutoCAD答案：ABCDE13. 以下哪些是模具制造中常用的热处理工艺？A. 退火B. 正火C. 淬火D. 回火E. 渗碳答案：ABCDE14. 以下哪些是模具设计中需要考虑的因素？A. 材料的力学性能B. 材料的加工性能C. 成型工艺要求D. 成型设备的能力E. 成型成本答案：ABCDE15. 以下哪些是模具制造中常用的测量工具？A. 卡尺B. 千分尺C. 三坐标测量机D. 激光扫描仪E. 显微镜答案：ABCDE三、判断题（每题2分，共20分）16. 模具设计时，应优先考虑模具的强度和刚度。

冲压工模考试题+答案一、单选题（共54题，每题1分，共54分）1.模具开启时，卸料板的底面比凸模的底面略A、低0.3-0.5mmB、低0.5-1mmC、高0.5-1mmD、高0.3-0.5mm正确答案：A2.滑移线的出现是在A、成形过程中B、成形结束一瞬间C、成形开始时正确答案：A3.将工件固定，使其在装配过程中保持位置不变的操作，称为（）A、夹紧B、定位C、支撑正确答案：A4.冲裁间隙的数值，凹模与凸模刃口部分尺寸只差。

A、小于等于B、等于C、大于D、大于等于正确答案：B5.下列哪项因素与拉深起皱无关A、坯料的相对厚度t/DB、机床封闭高度C、切向压应力D、材料的力学性能正确答案：B6.氧气、（）是冷作钣金工常用的气体。

A、二氧化碳B、一氧化碳C、乙炔正确答案：C7.以下哪种情况弯曲的变形程度最小，回弹值最大。

A、r/t（相对弯曲半径）=1、0B、r/t=2、0C、r/t=3、0正确答案：C8.拉伸系数是指拉伸后圆筒形件的与拉伸前毛坯的之比A、直径，表面积B、表面积，直径C、直径，直径D、表面积，表面积正确答案：C9.当制件总的拉深系数小于第一最小极限拉深系数时，则该制件A、可以不用压边圈拉深B、可以一次拉深成形C、必须进行退火．降低变形强度后才拉深D、必须多次拉深正确答案：D10.金属材料在载荷的作用下，能够产生永久变形而不会破坏的能力称为（）。

A、韧性B、塑性C、强度D、硬度正确答案：B11.当载荷达到一定数值，经过多次循环加载后，结构中的内应力会（）。

A、降低B、不变C、增高正确答案：A12.凸模比凹模的制造精度要，A、低一级B、相同C、高一级D、不同正确答案：C13.由于级进模的工位较多，因而在冲制零件时必须解决条料或带料的问题，才能保证冲压件的质量。

A、布料B、定位C、排样D、搭边正确答案：B14.手工矫正由于矫正力小、强度大、效率低，常用于矫正尺寸（）的钢材A、较小B、任何尺寸C、3.0D、较大正确答案：A15.结构件长期承受载荷和受外力作用后造成的变形属于（）。

一、冲压方面的设计题库1、止转板；见图1，请设计其冲压模具总装配图及模具主要零件的零件图。

图1 止转板产品图2、垫圈；见图2，厚度；t = 1.2mm，材料；Q235，生产批量为年产60万套。

请设计其冲压模具之总装配图及模具主要零件的各零件图。

图2 垫圈产品图3、变压器芯插片；见图3和图4，厚度；t = 0.5mm，材料；D21硅钢板（硬钢），生产批量为年产80万件。

请设计其冲压模具之总装配图及模具主要零件的各零件图。

图3变压器芯插片产品图4、线端子；见图5和图6，厚度；t = 1mm，材料；304（不锈钢），生产批量为年产100万件。

请设计其冲压模具之总装配图及模具主要零件的各零件图。

产品名称：线端子材料：不锈钢厚度：1mm图5 线端子产品图5、刷片；见图7和图8，厚度t = 1.5mm，材料；20钢，生产批量为年产200万件。

请设计其冲压模具之总装配图及模具主要零件的各零件图。

图7 刷片产品图6、弹簧片；图9，厚度；t =1.5MM，材料为45钢，生产批量为年产20万件。

请设计其冲压模具之总装配图及模具主要零件的各零件图。

图9 弹簧片产品图7、圆垫片；见图10和图11，厚度；t =1MM，材料为10钢，生产批量年产15万件。

请设计其冲压模具之总装配图及模具主要零件的各零件图。

图10圆垫片产品图图11 如果是选用级进模的形式进行设计，可以参考此排样图。

8、圆筒拉深件；见图12，材料；spcen，生产批量年产20万件。

请设计其冲压模具之总装配图及模具主要零件的各零件图（任选一副模具，如；首次拉深模或后续拉深模）。

图12 圆筒拉深件产品图9、插片；见图13和图14，材料；20#钢，厚度；0.5mm，生产批量年产80万件。

请设计其冲压模具之总装配图及模具主要零件的各零件图。

产品名称：插片材料：20厚度：0.5mm图13插片产品图10、图18圆垫片材料:10#钢，批量:年产80万件。

请设计其冲压模具之总装配图及模具主要零件的各零件图。

冲压设备试题库及答案一、选择题1. 冲压加工的特点是什么？A. 精度高B. 生产效率高C. 材料利用率高D. 所有选项都是2. 冲压设备的主要组成部分包括以下哪几项？A. 工作台B. 冲压模具C. 传动系统D. 所有选项都是3. 冲压加工中的“冲裁”是指什么？A. 材料的弯曲B. 材料的拉伸C. 材料的分离D. 材料的变形4. 以下哪种材料适合用于冲压加工？A. 木材B. 塑料C. 金属D. 所有选项都是5. 冲压设备的安全操作规程中，以下哪项是错误的？A. 穿戴适当的防护装备B. 操作前检查设备是否正常C. 在设备运行时进行模具更换D. 操作过程中保持注意力集中二、判断题6. 冲压加工可以用于生产各种形状的零件。

（）7. 冲压设备在操作过程中不需要定期维护。

（）8. 冲压加工过程中，材料的厚度不会影响加工效果。

（）9. 冲压设备在紧急情况下可以立即停机。

（）10. 冲压加工过程中，模具的磨损不会影响产品质量。

（）三、简答题11. 简述冲压设备的基本工作原理。

12. 列举冲压加工中常见的几种加工方式。

13. 说明冲压设备操作过程中的安全注意事项。

14. 描述冲压加工中材料选择的重要性。

15. 解释为什么冲压加工在现代制造业中如此重要。

四、计算题16. 假设有一个冲压设备，其工作台的面积为1000平方厘米，模具的接触面积为200平方厘米，请计算在一次冲压过程中，材料的利用率是多少？五、案例分析题17. 某工厂的冲压设备在生产过程中出现了模具磨损问题，导致产品质量下降。

请分析可能的原因，并提出解决方案。

六、论述题18. 论述冲压设备在汽车制造行业中的作用及其重要性。

参考答案：1. D2. D3. C4. C5. C6. 正确7. 错误8. 错误9. 正确10. 错误11. 冲压设备的基本工作原理是通过动力系统驱动工作台，利用模具对材料施加压力，实现材料的分离、变形或连接。

12. 常见的冲压加工方式包括冲裁、弯曲、拉伸、翻边等。

冲压模具知识考试题及答案一、单项选择题（每题2分，共20分）1. 冲压模具中，用于将材料分离的模具类型是什么？A. 弯曲模具B. 拉伸模具C. 冲孔模具D. 剪切模具答案：C2. 在冲压加工中，材料的塑性变形主要发生在哪个区域？A. 弹性变形区B. 塑性变形区C. 断裂区D. 硬化区答案：B3. 下列哪项不是冲压模具的基本组成部分？A. 工作部分B. 导向部分C. 支撑部分D. 动力部分答案：D4. 冲压模具的闭合高度是指什么？A. 上下模具之间的距离B. 上模具与工作台之间的距离C. 下模具与工作台之间的距离D. 模具的总高度5. 冲压加工中，材料的厚度对加工有什么影响？A. 无影响B. 影响加工速度C. 影响加工精度D. 影响材料的塑性变形答案：D6. 冲压模具设计时，需要考虑的因素不包括以下哪项？A. 材料的力学性能B. 模具的强度和刚度C. 模具的使用寿命D. 模具的颜色答案：D7. 冲压模具的刃口磨损后，通常采取什么措施？A. 更换刃口B. 重新磨削C. 增加刃口硬度D. 以上都是答案：D8. 冲压加工中，材料的回弹现象是由于什么原因造成的？A. 材料的弹性变形B. 材料的塑性变形C. 模具的闭合不严D. 模具的导向不准确答案：A9. 冲压模具的导向部分主要起什么作用？B. 支撑C. 导向D. 固定答案：C10. 冲压模具的润滑对加工有什么影响？A. 减少摩擦B. 提高加工速度C. 减少模具磨损D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. 冲压模具的分类依据可以是（）。

A. 加工工艺B. 模具结构C. 材料类型D. 模具材料答案：A|B2. 冲压加工中，影响材料塑性变形的因素包括（）。

A. 材料的硬度B. 材料的厚度C. 模具的温度D. 模具的刃口形状答案：A|B|C|D3. 冲压模具的导向部分可以采用（）。

A. 导柱B. 导套D. 导板答案：A|B|C4. 冲压模具的闭合高度调整不当可能导致（）。
