掌握了流程图的三个技巧,再也不怕画不出程序流程图

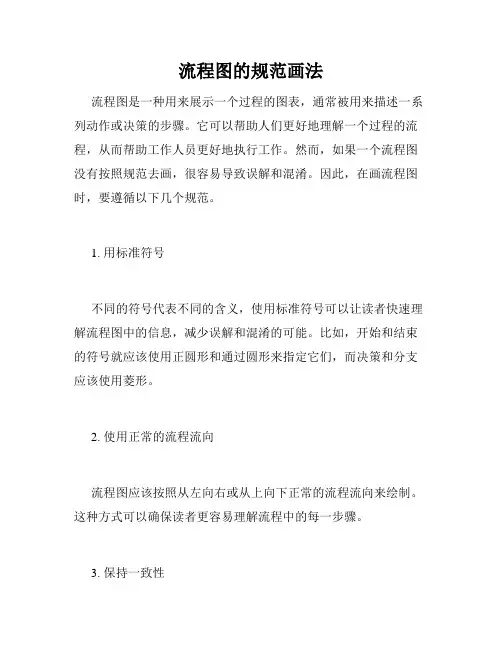

流程图的规范画法流程图是一种用来展示一个过程的图表，通常被用来描述一系列动作或决策的步骤。

它可以帮助人们更好地理解一个过程的流程，从而帮助工作人员更好地执行工作。

然而，如果一个流程图没有按照规范去画，很容易导致误解和混淆。

因此，在画流程图时，要遵循以下几个规范。

1. 用标准符号不同的符号代表不同的含义，使用标准符号可以让读者快速理解流程图中的信息，减少误解和混淆的可能。

比如，开始和结束的符号就应该使用正圆形和通过圆形来指定它们，而决策和分支应该使用菱形。

2. 使用正常的流程流向流程图应该按照从左向右或从上向下正常的流程流向来绘制。

这种方式可以确保读者更容易理解流程中的每一步骤。

3. 保持一致性同样类型的步骤应该使用相同的符号，并按照相同的流程流向。

这种一致性可以帮助读者更容易记忆和理解流程，加快学习流程的速度。

4. 使用容易理解的文本流程图需要和文本相结合，使用容易理解的文字可以帮助读者更好地理解流程中的每一个步骤。

在文本描述方面，要使用简明扼要、易于理解的语言。

5. 为决策创建正确数量的分支管道不同的决策需要不同数量的管道来表示。

如果决策只有两个选项，那么只需要一个分支管道；如果有三个选项，那么就需要两个分支管道，以此类推。

6. 绘制清晰的线条流程图中的线条应该绘制清晰，以避免产生误解。

线条的方向应该清晰，并且在不同符号之间应该具有合理的间隔。

线条的长度应该尽可能少，这样可以使流程图更加紧凑和可读。

7. 避免交叉线条可能会出现交错的线条（也称为反指针）的情况，这会使流程图的可读性降低。

在绘制流程图时，应该避免出现交叉线条。

总结流程图可以在许多领域中被广泛应用。

为了提高流程图的可读性并避免误解和混淆，需要遵循一些规范。

这种规范的应用可以让流程图更清晰、具有条理和信息密度，大大提高读者处理流程图的能力。

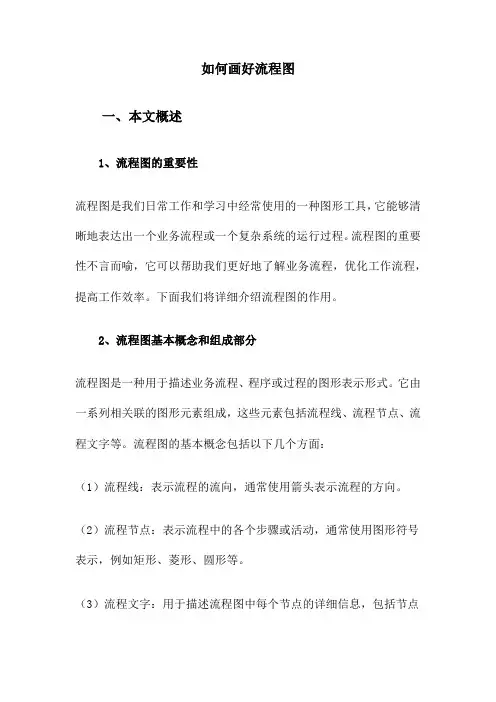

如何画好流程图一、本文概述1、流程图的重要性流程图是我们日常工作和学习中经常使用的一种图形工具，它能够清晰地表达出一个业务流程或一个复杂系统的运行过程。

流程图的重要性不言而喻，它可以帮助我们更好地了解业务流程，优化工作流程，提高工作效率。

下面我们将详细介绍流程图的作用。

2、流程图基本概念和组成部分流程图是一种用于描述业务流程、程序或过程的图形表示形式。

它由一系列相关联的图形元素组成，这些元素包括流程线、流程节点、流程文字等。

流程图的基本概念包括以下几个方面：（1）流程线：表示流程的流向，通常使用箭头表示流程的方向。

（2）流程节点：表示流程中的各个步骤或活动，通常使用图形符号表示，例如矩形、菱形、圆形等。

（3）流程文字：用于描述流程图中每个节点的详细信息，包括节点名称、执行者、输入和输出等。

流程图通常由以下几个组成部分构成：（1）树状结构：流程图通常采用树状结构，表示流程的层次关系。

顶层是流程的起点，底层是流程的终点。

（2）网格：网格是流程图的基础框架，所有的图形元素都放置在网格中相应的位置上。

（3）标记：标记是用于描述图形元素的辅助符号，例如箭头表示流程的流向，文字框表示注释等。

通过理解流程图的基本概念和组成部分，可以帮助我们更好地绘制和理解流程图。

下一节将介绍如何使用常见的工具和软件来绘制流程图。

二、流程图的基本组成部分1、流程图符号解释在绘制流程图之前，了解流程图中的各种符号及其含义非常重要。

以下是流程图中常见的一些符号解释：1、矩形：矩形通常表示一个步骤或一个决策点。

在流程图中，矩形通常被分为两个部分，左侧用于描述步骤或活动的名称，右侧用于表示决策（例如是/否）或选项。

2、菱形：菱形通常用于表示一个查询或参考点。

在流程图中，菱形的左侧通常包含查询的名称或问题的描述，右侧通常显示将要采取的行动或建议的答案。

3、椭圆形：椭圆形通常用于表示开始或结束点。

在流程图中，椭圆形用于标记流程图的起点或终点。

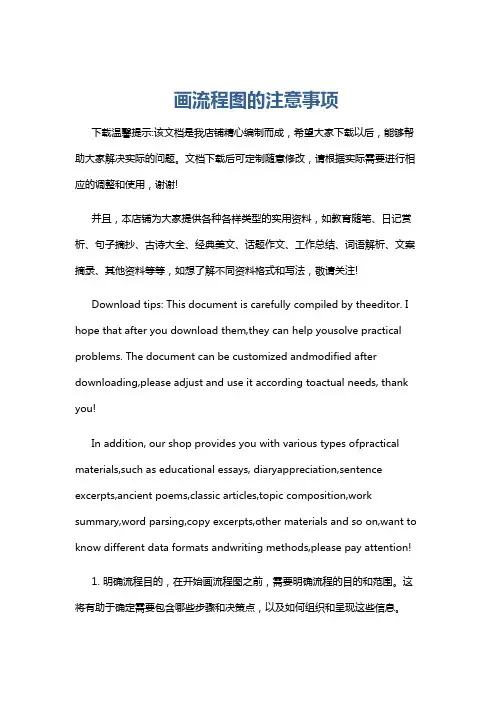

画流程图的注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 明确流程目的，在开始画流程图之前，需要明确流程的目的和范围。

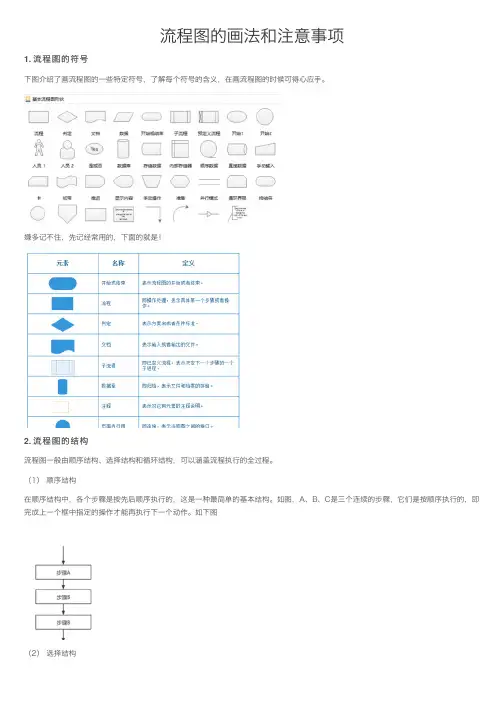

流程图的画法和注意事项1. 流程图的符号下图介绍了画流程图的⼀些特定符号，了解每个符号的含义，在画流程图的时候可得⼼应⼿。

嫌多记不住，先记经常⽤的，下⾯的就是！2. 流程图的结构流程图⼀般由顺序结构、选择结构和循环结构，可以涵盖流程执⾏的全过程。

（1） 顺序结构在顺序结构中，各个步骤是按先后顺序执⾏的，这是⼀种最简单的基本结构。

如图，A、B、C是三个连续的步骤，它们是按顺序执⾏的，即完成上⼀个框中指定的操作才能再执⾏下⼀个动作。

如下图（2） 选择结构选择结构⼜称分⽀结构，选择结构⽤于判断给定的条件，根据判断的结果判断某些条件，根据判断的结果来控制程序的流程。

在实际运⽤中，某⼀判定结果可以为空操作（如图⼆、图三）。

（3） 循环结构⼜称为重复结构，可分为当型结构和直到型结构，流程在⼀定的条件下，反复执⾏某⼀操作的流程结构。

循环结构可以看成是⼀个条件判断条件和⼀个向回转向条件的组合，循环结构的包括三个要素：循环变量、循环体和循环终⽌条件。

在流程图的表⽰中，判断框内写上条件，两个出⼝分别对应着条件成⽴和条件不成⽴时所执⾏的不同指令，其中⼀个要指向循环体，然后再从循环体回到判断框的⼊⼝处。

当型结构：先判断所给条件p是否成⽴，若P成⽴，则执⾏A（步骤）；再判断条件p是否成⽴；若P成⽴，则⼜执⾏A，若此反复，直到某⼀次条件p不成⽴时为⽌。

如下图：直到型结构：先执⾏A，再判断所给条件P是否成⽴，若p不成⽴，则再执⾏A，如此反复，直到P成⽴，该循环过程结束。

3. 绘制流程图中的注意事项（1）绘制流程图时，为了提⾼流程图的逻辑性，应遵循从左到右、从上到下的顺序排列。

（2）绘制流程图时，为了提⾼流程图的逻辑性，应遵循从左到右、从上到下的顺序排列。

⼀个流程从开始符开始，以结束符结束。

开始符号只能出现⼀次，⽽结束符号可出现多次。

若流程⾜够清晰，可省略开始、结束符号。

（3）菱形为判断符号，必须要有“是和否（或Y和N）”两种处理结果，意思是说，菱形判断框⼀定需要有两条箭头流出；且判断符号的上下端流⼊流出⼀般⽤“是（或Y）”，左右端流⼊流出⽤“否（或Y）”。

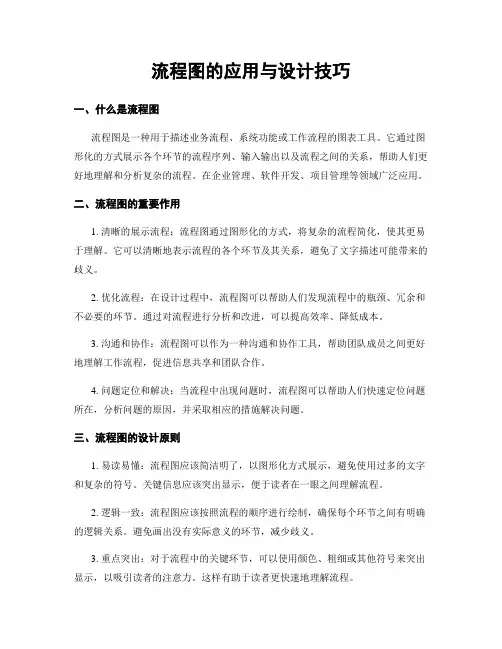

流程图的应用与设计技巧一、什么是流程图流程图是一种用于描述业务流程、系统功能或工作流程的图表工具。

它通过图形化的方式展示各个环节的流程序列、输入输出以及流程之间的关系，帮助人们更好地理解和分析复杂的流程。

在企业管理、软件开发、项目管理等领域广泛应用。

二、流程图的重要作用1. 清晰的展示流程：流程图通过图形化的方式，将复杂的流程简化，使其更易于理解。

它可以清晰地表示流程的各个环节及其关系，避免了文字描述可能带来的歧义。

2. 优化流程：在设计过程中，流程图可以帮助人们发现流程中的瓶颈、冗余和不必要的环节。

通过对流程进行分析和改进，可以提高效率、降低成本。

3. 沟通和协作：流程图可以作为一种沟通和协作工具，帮助团队成员之间更好地理解工作流程，促进信息共享和团队合作。

4. 问题定位和解决：当流程中出现问题时，流程图可以帮助人们快速定位问题所在，分析问题的原因，并采取相应的措施解决问题。

三、流程图的设计原则1. 易读易懂：流程图应该简洁明了，以图形化方式展示，避免使用过多的文字和复杂的符号。

关键信息应该突出显示，便于读者在一眼之间理解流程。

2. 逻辑一致：流程图应该按照流程的顺序进行绘制，确保每个环节之间有明确的逻辑关系。

避免画出没有实际意义的环节，减少歧义。

3. 重点突出：对于流程中的关键环节，可以使用颜色、粗细或其他符号来突出显示，以吸引读者的注意力。

这样有助于读者更快速地理解流程。

4. 可复用性：流程图应该尽量设计成可以复用的模块，方便在不同流程中进行调用和修改。

这样可以节省设计时间，提高效率。

5. 反馈机制：在流程图中，可以加入反馈机制，即表示在某个环节是否顺利完成的标志。

当某个环节出现问题时，可以通过反馈机制及时得到通知，采取相应措施解决问题。

四、流程图的常用符号1. 开始/结束：用于表示流程的开始和结束节点，通常用椭圆形或圆角矩形表示。

2. 操作：表示一个具体的操作或业务处理过程，使用矩形或长方形表示。

绘制流程图基础知识点总结流程图的基础知识点包括流程图的定义、类型、符号、绘制方法和应用技巧等内容。

本文将对这些基础知识点进行详细的总结和解释，希望能够帮助读者更好地理解和掌握绘制流程图的基础知识。

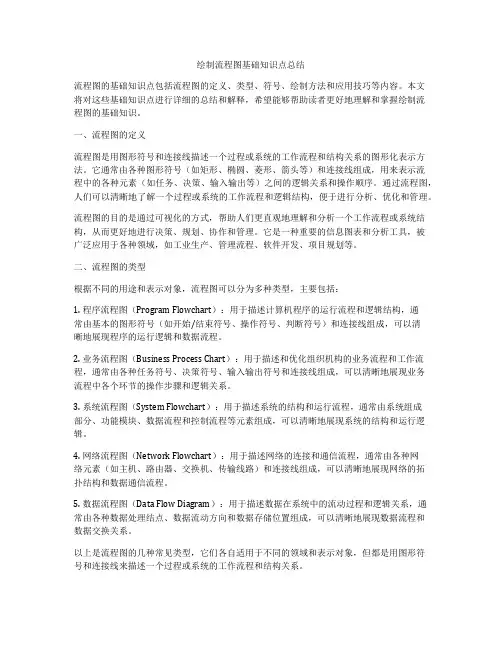

一、流程图的定义流程图是用图形符号和连接线描述一个过程或系统的工作流程和结构关系的图形化表示方法。

它通常由各种图形符号（如矩形、椭圆、菱形、箭头等）和连接线组成，用来表示流程中的各种元素（如任务、决策、输入输出等）之间的逻辑关系和操作顺序。

通过流程图，人们可以清晰地了解一个过程或系统的工作流程和逻辑结构，便于进行分析、优化和管理。

流程图的目的是通过可视化的方式，帮助人们更直观地理解和分析一个工作流程或系统结构，从而更好地进行决策、规划、协作和管理。

它是一种重要的信息图表和分析工具，被广泛应用于各种领域，如工业生产、管理流程、软件开发、项目规划等。

二、流程图的类型根据不同的用途和表示对象，流程图可以分为多种类型，主要包括：1. 程序流程图（Program Flowchart）：用于描述计算机程序的运行流程和逻辑结构，通常由基本的图形符号（如开始/结束符号、操作符号、判断符号）和连接线组成，可以清晰地展现程序的运行逻辑和数据流程。

2. 业务流程图（Business Process Chart）：用于描述和优化组织机构的业务流程和工作流程，通常由各种任务符号、决策符号、输入输出符号和连接线组成，可以清晰地展现业务流程中各个环节的操作步骤和逻辑关系。

3. 系统流程图（System Flowchart）：用于描述系统的结构和运行流程，通常由系统组成部分、功能模块、数据流程和控制流程等元素组成，可以清晰地展现系统的结构和运行逻辑。

4. 网络流程图（Network Flowchart）：用于描述网络的连接和通信流程，通常由各种网络元素（如主机、路由器、交换机、传输线路）和连接线组成，可以清晰地展现网络的拓扑结构和数据通信流程。

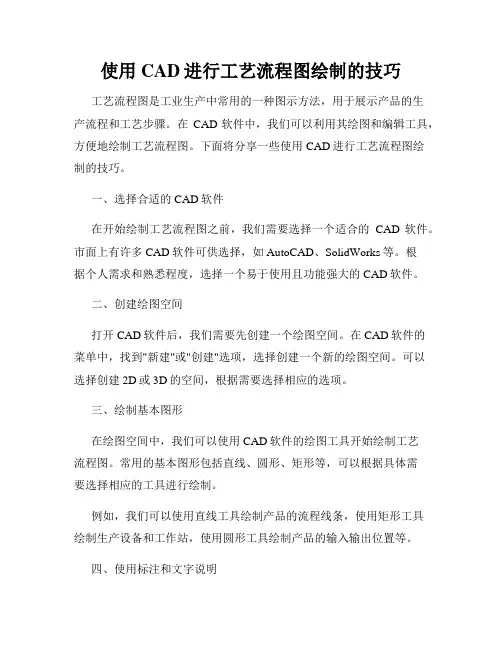

使用CAD进行工艺流程图绘制的技巧工艺流程图是工业生产中常用的一种图示方法，用于展示产品的生产流程和工艺步骤。

在CAD软件中，我们可以利用其绘图和编辑工具，方便地绘制工艺流程图。

下面将分享一些使用CAD进行工艺流程图绘制的技巧。

一、选择合适的CAD软件在开始绘制工艺流程图之前，我们需要选择一个适合的CAD软件。

市面上有许多CAD软件可供选择，如AutoCAD、SolidWorks等。

根据个人需求和熟悉程度，选择一个易于使用且功能强大的CAD软件。

二、创建绘图空间打开CAD软件后，我们需要先创建一个绘图空间。

在CAD软件的菜单中，找到"新建"或"创建"选项，选择创建一个新的绘图空间。

可以选择创建2D或3D的空间，根据需要选择相应的选项。

三、绘制基本图形在绘图空间中，我们可以使用CAD软件的绘图工具开始绘制工艺流程图。

常用的基本图形包括直线、圆形、矩形等，可以根据具体需要选择相应的工具进行绘制。

例如，我们可以使用直线工具绘制产品的流程线条，使用矩形工具绘制生产设备和工作站，使用圆形工具绘制产品的输入输出位置等。

四、使用标注和文字说明在工艺流程图中，标注和文字说明是必不可少的元素。

在CAD软件中，我们可以利用标注工具和文字工具添加必要的标签和说明。

例如，我们可以使用标注工具在流程线条上添加箭头，表示产品的流动方向；使用文字工具添加工作站的名称，说明其功能；使用标注工具添加尺寸标注，显示产品的尺寸信息等。

五、使用图层管理CAD软件通常具有图层管理功能，可以帮助我们更好地组织和管理绘图元素。

在绘制工艺流程图时，我们可以使用图层管理功能将不同类型的绘图元素分组，并控制其显示和隐藏。

例如，我们可以为流程线条、设备和文字分别创建不同的图层，并根据需要进行显示和隐藏。

这样可以更好地组织绘图元素，使其更清晰易读。

六、使用复制和粘贴功能在绘制工艺流程图时，我们经常会遇到类似或重复的元素。

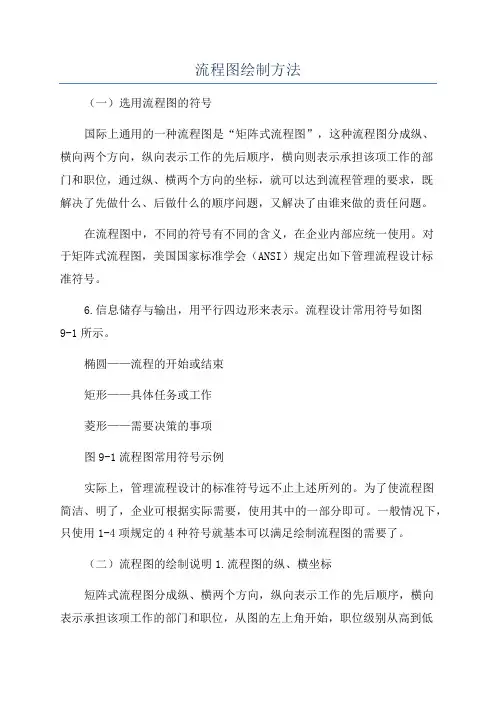

流程图绘制方法（一）选用流程图的符号国际上通用的一种流程图是“矩阵式流程图”，这种流程图分成纵、横向两个方向，纵向表示工作的先后顺序，横向则表示承担该项工作的部门和职位，通过纵、横两个方向的坐标，就可以达到流程管理的要求，既解决了先做什么、后做什么的顺序问题，又解决了由谁来做的责任问题。

在流程图中，不同的符号有不同的含义，在企业内部应统一使用。

对于矩阵式流程图，美国国家标准学会（ANSI）规定出如下管理流程设计标准符号。

6.信息储存与输出，用平行四边形来表示。

流程设计常用符号如图9-1所示。

椭圆——流程的开始或结束矩形——具体任务或工作菱形——需要决策的事项图9-1流程图常用符号示例实际上，管理流程设计的标准符号远不止上述所列的。

为了使流程图简洁、明了，企业可根据实际需要，使用其中的一部分即可。

一般情况下，只使用1-4项规定的4种符号就基本可以满足绘制流程图的需要了。

（二）流程图的绘制说明1.流程图的纵、横坐标短阵式流程图分成纵、横两个方向，纵向表示工作的先后顺序，横向表示承担该项工作的部门和职位，从图的左上角开始，职位级别从高到低排列。

通过纵、横两个方向的坐标，就可以将某项业务工作明确定位，使业务流程一目了然。

2.流程图的层次级别一般来说，物业公司的流程图可分为一、二、三级。

（1）一级流程图即企业级的流程图，如企业经营决策流程图、主导业务流程图等。

（2）二级流程图即部门级的流程图，如秩序管理流程图、环境管理流程图、人力资源管理流程图等。

（3）三级流程图即部门内具体工作的流程图，如业主入住管理流程图、物业报修服务流程图、物业费用收缴流程图等。

流程图应该是环环相套的。

上一个级别的流程图中的一个节点，到下一个级别可能就会演化成一张流程图。

3.绘制流程图的注意事项绘制流程图时，企业一般要注意以下七个方面。

（2）要在图中描述出流程的起点和终点，整个流程是一个从“开始”到“结束”的闭环过程。

（3）要一一绘出流程的关键节点，避免遗漏。

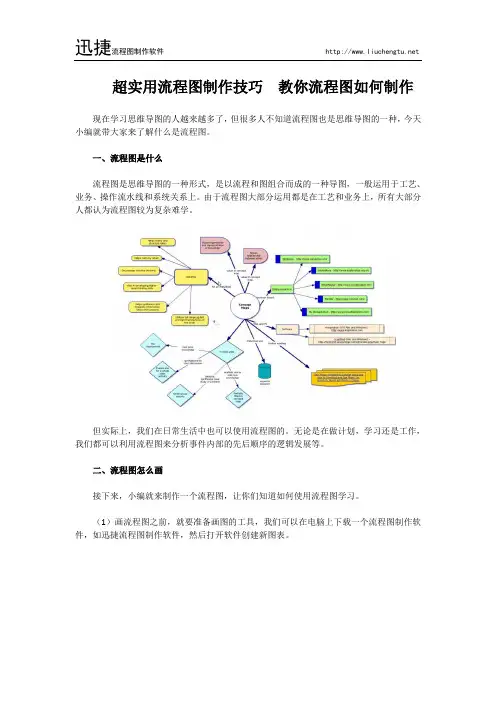

超实用流程图制作技巧教你流程图如何制作
现在学习思维导图的人越来越多了，但很多人不知道流程图也是思维导图的一种，今天小编就带大家来了解什么是流程图。

一、流程图是什么
流程图是思维导图的一种形式，是以流程和图组合而成的一种导图，一般运用于工艺、业务、操作流水线和系统关系上。

由于流程图大部分运用都是在工艺和业务上，所有大部分人都认为流程图较为复杂难学。

但实际上，我们在日常生活中也可以使用流程图的。

无论是在做计划，学习还是工作，我们都可以利用流程图来分析事件内部的先后顺序的逻辑发展等。

二、流程图怎么画
接下来，小编就来制作一个流程图，让你们知道如何使用流程图学习。

（1）画流程图之前，就要准备画图的工具，我们可以在电脑上下载一个流程图制作软件，如迅捷流程图制作软件，然后打开软件创建新图表。

（2）在软件提供的模板中选择需要的图表，除了空白图表外，还有其他模板可以使用。

（3）选好模板后，在左侧的图形面板上选择需要的图形，还可以在“更多图库”中选择更多的类型。

图为“更多图库”面板：
懒得找图形，也可以使用“搜索图形”功能，直接找到想要的图形。

（4）在制作流程图时，我们可以使用软件的几个小工具帮助我们快速画图。

网格、参考线是矫正和对齐的功能，连接点和连接箭头则是连接图形的快键方式。

（5）我们还可以给图形填颜色，只要选中图形，然后在右侧的格式面板上选择颜色，点击颜色即可填充到图形中。

（6）同样，我们在图形中编辑文字，也是在右侧面板进行格式设置。

以上教程就是制作流程图的基本操作方法，希望能帮到有需要的人哟。

绘制流程图的方法一、什么是流程图流程图是用特定的符号和标准来描述程序或任务执行步骤、活动流程、信息交换、业务规则和决策等等，以图形化的方式呈现于纸面或电子媒介，为了能够方便理解、修改和优化，流程图具有清晰、简明、易懂的特点。

二、流程图的使用目的流程图广泛用于各种领域，例如管理、生产、建筑、技术、金融等，主要用于以下目的：1.清晰地描述程序或任务执行步骤，使得项目团队能够了解任务的复杂性和所需工作量；2.指导员工的工作流程，以确保任务能够高效完成；3.梳理业务流程，发现瓶颈、优化流程；4.帮助制定策略，确定工作流程和业务规则。

三、流程图的五个元素流程图由五个基本元素组成，分别是：1.文档文档是指描述任务所需文件或资料，用矩形表示。

2.处理处理是指任务中具体的处理步骤，用长方形表示。

3.决策决策是指在任务执行过程中，需要进行判断或者有多种选择的场景，用菱形表示。

4.连接线连接线表示任务中各个元素之间的关系，用箭头表示。

5.起止点起止点是整个任务的开始和结束的标识，用圆圈表示。

四、流程图的制作方法制作流程图需要遵循以下的步骤：1.确定任务的目标及任务流程在制作流程图之前，必须了解任务的目标，并且清楚地把所有的任务流程进行拆解，以确保构建的流程图能够准确地反映任务流程。

2.使用适当的图形元素制作流程图需要使用适当的图形元素，例如矩形、圆圈、菱形、箭头等，必须遵循流程图的规范。

3.绘制流程图使用流程图绘制工具，例如Microsoft Visio、ConceptDraw、Edraw等，逐步绘制各个元素，并设计出完整的流程图。

4.审查流程图完成流程图后，需要审查该流程图是否准确、清晰、易懂。

可以让其他人审查流程图以发现错误，同时也能发现流程图中可能隐藏的问题。

五、流程图的优点1.清晰简明流程图使用图形元素来描述任务流程，以一种简单的方式呈现，使人们能够快速理解任务流程及其要求。

2.易于理解流程图使得任务流程和要求在一眼看到的时候就让人们明白，工作人员能够利用流程图快速理解操作过程。

流程图的解答技巧流程图是由图形符号和文字说明构成的图示，流程图可以用来表示一些动态过程，它可直观、明确的表示动态过程的开始到结束的全部步骤。

下面通过实际例子看看写写流程图的技巧有：一、自上而下，逐步求精流程图一般按照从左到右、从上到下的顺序来写。

首先把一个复杂的大问题分解为若干相对独立的小问题，然后对应每个小问题再编写成相对独立的程序。

最后再把各个统一组装。

例1、把一个班的学生的姓名、性别、年龄都登录下来，然后通过一定的程序把这个班女同学年龄14到15岁之间的都显示出来。

二、解：由题意流程图如下：三、点评：编制流程图时，注意自顶而下，分而治之的方法，先全局后局部，先整体后细节，先抽象后具体的逐步细化过程。

这样编写的程序结构清晰，一目了然。

四、明确步骤，搞清各步骤之间的关系，用程序框图表示前，首先明确分几步，及各步骤之间的关系，才能够清晰的表达比较复杂的系统各部分之间的关系。

这样更有利用交流思想。

例2、＂依法纳税是每个公民应尽的义务＂《中华人民共和国个人所得税》第十四条中有个人所得税税率表（工资、薪金所得适用）级数全月应纳税所得额税率（％）1不超过500元部分52超过500元至2000元10部分153超过2000元至5000元部分4超过5000元至2000020元部分………………9超过100000元部分45目前，上表中“全月应纳税所得额”是从工资、薪金收入中减去800元后的余额，例如某人月工资、薪金收入1020元，减去800元后，应纳税所得额就是220元，应缴纳个人所得税11元，试编写一个流程图，输入某人月工资、薪金（)≤，输出5000这个人应缴纳的个人所得税。

分析：用表示月工资，用y表示应纳的个人所得税。

当0<,≤时，y＝0。

800当800<,≤时，y＝（－800）×5％＝－401300当1300<,≤时，y＝500×5％＋（－1300）×10％＝2800－105当2800<,≤y=500×5％＋1500×10％＋（－2800）×500015％＝－245解：由分析得程序框图如下：点评：本题实际是求分段函数的值，多次用到条件语句，先通过求出解析式，搞清各部分的关系，再写程序框图就不难了。

如何画设计程序流程图程序框图（又叫流程图）是算法的一种表示形式，具有直观形象、结构清晰和简洁明了的效果，但难点是怎样才能熟练而准确地画出程序框图，为此教你“抓特征，明规则，依步骤”九字诀，让你即可拥有画程序框图的基本功.一、抓特征组成任何一个程序框图的三要素是“四框”、“一线”加“文字说明”，所以首先要抓住它们各自的特征与意义.“四框”的特征与意义：①终端框（起止框）的特征是圆角矩形，表示算法的开始和结束，是任何流程不可缺少的；②输入、输出框的特征是平行四边形，表示算法中输入和输出的信息，可放在任何需输入、输出的位置；③处理框（执行框）的特征是方角矩形，表示赋值和计算等，算法中要处理的数据或计算可分别写在不同的处理框内；④判断框的特征是菱形，用在当算法要求对两个不同的结果进行判断时.“一线”的特征与意义：流程线的特征是带有方向箭头的线，用以连接程序框，直观地表示算法的流程，任意两个程序框之间都存在流程线.“文字”的特征与意义：在框图内加以说明的文字、算式等，也是每个框图不可缺少的内容.二、明规则程序框图的画法规则是：①用标准，即使用标准的框图符号；②按顺序，即框图一般从上到下、从左到右的顺序画；③看出入，即大多数程序框图的图形符号只有一个入口和一个出口，判断框是唯一具有超过一个出口的符号，条件结构中要在出口处标明“是”或“否”；④明循环，即循环结构要注意变量的初始值及循环终止条件；⑤辨流向，即流程线的箭头表示执行的方向，不可缺少；⑥简说明，即在图形符号内的描述语言要简练清晰.三、依步骤画程序框图的总体步骤是：第一步，先设计算法，因为算法的设计是画程序框图的基础，所以在画程序框图前，首先写出相应的算法步骤，并分析算法需要哪种基本逻辑结构（顺序结构、条件结构、循环结构）；第二步，再把算法步骤转化为对应的程序框图，在这种转化过程中往往需要考虑很多细节，是一个将算法“细化”的过程. 具体画法步骤请看例题.例1 某商场进行优惠促销：若购物金额x 在500元以上，打8折；若购物金额x 在300元以上，打9折；否则，不打折. 设计算法的程序框图，要求输入购物金额x ，即能输出实际交款额.算法分析：由题意，实际交款额y 与购物金额x 之间的函数关系是=,8.0,9.0,x x x y 500500300300>≤<≤x x x ，因为它需对x 进行三次判断，所以算法含有两个条件结构，写出算法步骤如下：第一步，输入购物金额x .第二步，判断300≤x 吗？若是，则x y =；否则，进入第三步. 第三步，判断500≤x 吗？若是，则x y 9.0=；否则，x y 8.0=. 第四步，输出y ，结束算法.画法步骤：①画顺序结构图，即起止框及输入框，并用流程线连接(如图①)；②画条件结构图，即画判断框并判断300≤x ？若是，则画处理框并填入“x y =”，否则流向下一个判断框(如图②)；③再画条件结构图，即画判断框并判断500≤x ？若是， 则画处理框“x y 9.0=”，否则画处理框“x y 8.0=”(如图③)；④画一个总的输出框并输出y ，以及起止框表示算法结束(如图④).最后，合成整个算法程序框图如图1.点评：画程序框图的关键是分析算法步骤，因为程序框图是算法步骤的图形表示，所以算法步骤越明确画图就越容易；另外，如分段函数这种需要对条件进行判断的算法设计中，宜使用条件结构.例2 若2008531>++++n ，试设计算法的程序框图，寻找满足条件的最小奇数n .算法分析：因为涉及类加问题，所以算法含有循环结构，写出直到型循环结构的算法步骤如下：第一步，令1=iS.,0=第二步，计算i=ii.+=，2SS+第三步，判断2008n，结束算法；否则，−>S吗？若是，则输出2返回第二步.画法步骤：①画顺序结构图，即起止框及两个处理框，并分别填入循环初始条件(如图①)；②画循环结构图，先画循环体即两个处理框（一个累加，一个计数），再画循环终止条件，即判断框并判断2008S？若是，则输出>2−n，否则，流向循环体之前进行再循环(如图②)；③画输出框输出2−n，以及起止框表示算法结束(如图③).最后，合成整个算法程序框图如图2.点评：循环结构必包含顺序结构和条件结构，所以本题具有一定的典型性和示范性；如累加、类乘等需要反复执行的算法设计中，宜使用循环结构，这时要密切注意“循环体”、“循环变量”和“循环终止条件”三个重要组成部分的框图设计.。

手把手教你如何轻松绘制专业水准的流程图！流程图（Flow Chart）是一种常见的工作图表。

在企业中，流程图主要用于说明某一个过程，该过程可以是生产线上的工艺流程，也可用于表达完成任务所需的步骤。

另外，流程图也常用于表示算法的思路，可以有效解决汇编语言和早期的BASIC语言环境中的逻辑问题。

运用流程图的时候，需要使用一些标准符号代表某些类型的动作。

如用菱形框表示判定，用方框表示流程。

具体的表示方法整理如下：流程图的分类流程图的种类多达10种，归纳整理如下：亿图软件符号但是根据使用的场景不同，大致可划分为7个类别，分别是商业流程图、跨职能流程图、数据流程图、事件管理流程图、IDEF图、工作流程图、SDL图。

•商业流程图：又叫做业务流程图，是一种描述系统内部各人员与各单位的业务关系、管理信息以及作业顺序。

它是一种物理模型，借助于此，分析人员可以找出业务流程中的不合理流向，方便优化。

•跨职能流程图：可显示进程中各个步骤之间的相互关系，也能显示执行它们的职能单位。

跨职能流程图按照分布的方向不同，可以分为水平跨职能流程图和垂直跨职能流程图。

当跨职能流程图用于UML 的时候，又被叫作泳道图。

•数据流程图：一种描述系统数据流程的工具，可以将抽象的数据独立出来，通过特定的图形符号来展示信息的来龙去脉和实际流程。

这是一种能全面描绘信息系统逻辑模型的重要工具。

•事件管理流程图：这是IT服务管理中重要的流程，当一个事件被输入的时候，服务台的操作人员会依据事件的影响范围和紧急程度，对其进行初步的归类评估。

•IDEF图：IDEF，即集成计算机辅助制造，一种用于描述企业内部运作的一套建模方法。

IDEF图是用于表达这种建模方法的图示。

•工作流程图：通过适当的符号来记录全部工作事项，能够反映一个组织系统中各项工作之间的逻辑关系。

工作流程图可以帮助管理者了解实际工作活动，并去除工作中多余的工作环节，进而提升工作效率。

•SDL图：使用说明和规范的语言（SDL）为通信、电信系统以及网络创建图表。

流程图的画法及要求流程图是一种用于描述过程、步骤和逻辑关系的图形工具。

通过流程图，我们可以直观地展示出事物的发展脉络，帮助人们更好地理解和管理复杂的过程。

流程图的画法及要求对于准确表达流程逻辑和便于理解具有重要意义。

确定流程的开始和结束：在画流程图时，首先要确定流程的起始点和终止点。

通常，起始点用椭圆形表示，终止点用三角形表示。

按照流程顺序绘制：从起始点开始，按照流程的顺序，一步步地绘制出流程的各个环节。

每个环节用矩形表示，并标注出该环节的名称或操作。

确定流程分支：在绘制流程图时，如果存在分支或循环，需要用菱形来表示。

标注出分支的条件和流向，以便更好地理解流程。

标注输入和输出：在流程图中，需要标注出每个环节的输入和输出。

输入用“IN”表示，输出用“OUT”表示。

这样可以使读者更清楚地了解每个环节的作用和关系。

完善流程图：要对流程图进行完善和美化，确保其清晰、易读、美观。

可以使用不同的颜色、线条粗细等来区分不同的环节和流向。

简洁明了：流程图应该简洁明了，避免过于复杂和混乱。

每个环节都应该清晰明了，标注简明扼要，方便读者理解。

逻辑清晰：流程图应该按照逻辑顺序进行绘制，确保流程的顺畅和连贯。

避免出现跳跃、重复或交叉的情况，以免造成混乱。

标准化：为了方便交流和理解，建议使用统一的符号和格式来绘制流程图。

这样可以避免出现不同人使用不同的符号和格式导致理解困难的情况。

可读性强：流程图应该具有可读性强，易于理解。

在标注文字、符号、线条等方面要规范、清晰、易于辨认。

避免使用过于专业的术语或缩写，以免造成阅读障碍。

重点突出：在绘制流程图时，应该突出重点和关键环节。

对于重要的步骤或环节，可以使用不同的颜色、粗细等方式进行突出显示，以便读者快速找到关键信息。

适应性强：流程图应该具有一定的适应性，可以随着业务需求的变化而进行相应的调整和修改。

在绘制流程图时，应该考虑未来的扩展和变化情况，以便进行灵活的调整。

流程图的画法及要求是绘制出高质量、易理解的流程图的关键。
