氧化铟锡薄膜之机光电性质分析

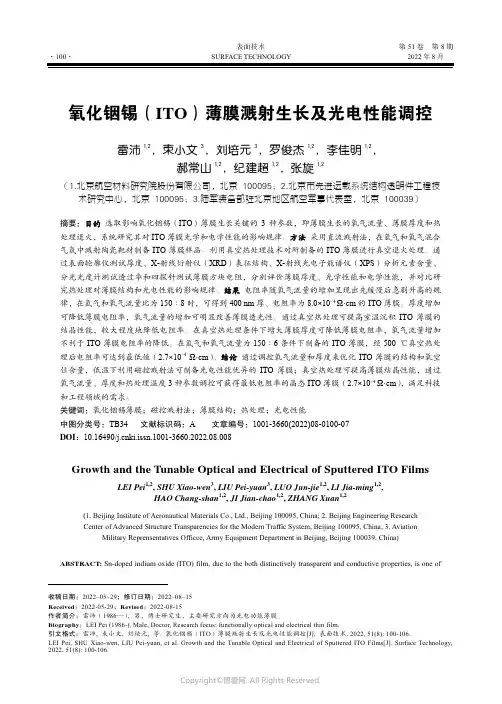

表面技术第51卷第8期氧化铟锡（ITO）薄膜溅射生长及光电性能调控雷沛1,2，束小文3，刘培元3，罗俊杰1,2，李佳明1,2，郝常山1,2，纪建超1,2，张旋1,2（1.北京航空材料研究院股份有限公司，北京 100095；2.北京市先进运载系统结构透明件工程技术研究中心，北京 100095；3.陆军装备部驻北京地区航空军事代表室，北京 100039）摘要：目的选取影响氧化铟锡（ITO）薄膜生长关键的3种参数，即薄膜生长的氧气流量、薄膜厚度和热处理退火，系统研究其对ITO薄膜光学和电学性能的影响规律。

方法采用直流溅射法，在氩气和氧气混合气氛中溅射陶瓷靶材制备ITO薄膜样品。

利用真空热处理技术对所制备的ITO薄膜进行真空退火处理。

通过表面轮廓仪测试厚度、X-射线衍射仪（XRD）表征结构、X-射线光电子能谱仪（XPS）分析元素含量、分光光度计测试透过率和四探针测试薄膜方块电阻，分别评价薄膜厚度、光学性能和电学性能，并对比研究热处理对薄膜结构和光电性能的影响规律。

结果电阻率随氧气流量的增加呈现出先缓慢后急剧升高的规律，在氩气和氧气流量比为150∶8时，可得到400 nm厚、电阻率为8.0×10‒4 Ω·cm的ITO薄膜。

厚度增加可降低薄膜电阻率，氧气流量的增加可明显改善薄膜透光性。

通过真空热处理可提高室温沉积ITO薄膜的结晶性能，较大程度地降低电阻率。

在真空热处理条件下增大薄膜厚度可降低薄膜电阻率，氧气流量增加不利于ITO薄膜电阻率的降低。

在氩气和氧气流量为150∶6条件下制备的ITO薄膜，经500 ℃真空热处理后电阻率可达到最低值（2.7×10‒4 Ω·cm）。

结论通过调控氧气流量和厚度来优化ITO薄膜的结构和氧空位含量，低温下利用磁控溅射法可制备光电性能优异的ITO薄膜；真空热处理可提高薄膜结晶性能，通过氧气流量、厚度和热处理温度3种参数调控可获得最低电阻率的晶态ITO薄膜（2.7×10‒4 Ω·cm），满足科技和工程领域的需求。

氧化铟锡cas号氧化铟锡（Indium Tin Oxide，ITO）是一种广泛应用于透明导电薄膜的材料，其CAS号为50926-11-9。

本文将介绍氧化铟锡的化学性质、物理性质、制备方法以及应用领域等方面的内容。

一、化学性质氧化铟锡是由铟和锡两种金属元素与氧元素形成的化合物。

化学式为In2O3-SnO2，其中铟和锡的摩尔比例可以根据需要进行调整。

氧化铟锡具有良好的化学稳定性，在常温下不溶于水和大多数有机溶剂。

二、物理性质氧化铟锡是一种无色透明的固体，具有良好的光学和电学性能。

其具有较高的折射率和透过率，可用于制备高透过率的透明导电薄膜。

此外，氧化铟锡还具有一定的导电性，可以在薄膜表面形成导电层。

三、制备方法氧化铟锡的制备方法主要包括物理气相沉积和溶液法两种。

物理气相沉积方法通常采用磁控溅射或热蒸发等技术，将铟和锡金属靶材加热至一定温度，使其蒸发并在基底上沉积形成氧化铟锡薄膜。

溶液法则是将铟和锡的化合物溶解在适当的溶剂中，通过溶液旋涂、喷涂等方法制备氧化铟锡薄膜。

四、应用领域氧化铟锡薄膜具有优异的透明导电性能，因此在电子、光电、光学等领域具有广泛的应用。

其中最常见的应用是在显示器件中作为透明电极材料，如液晶显示器、有机发光二极管（OLED）等。

此外，氧化铟锡还可以用于太阳能电池、触摸屏、防晒玻璃、电磁屏蔽等领域。

总结：氧化铟锡（ITO）是一种重要的透明导电薄膜材料，具有优异的光学和电学性能。

它的制备方法多样，可以通过物理气相沉积或溶液法来制备。

由于其良好的透明导电性能，氧化铟锡在显示器件、太阳能电池、触摸屏等领域有着广泛的应用。

随着科技的不断发展，氧化铟锡的应用前景将会更加广阔。

氧化铟锡材料氧化铟锡（ITO）是一种重要的多元化合物，因其独特的物理和化学性质而被广泛应用于多个领域。

本文将对氧化铟锡材料的特性、应用领域、市场现状及未来发展前景进行全面盘点。

一、氧化铟锡材料的特性氧化铟锡是一种n型半导体材料，具有高电导率、高透过率、良好热稳定性和化学稳定性等优点。

其带隙宽度约为3.7eV，对应于可见光范围的蓝绿光波段，因此广泛应用于光电显示、太阳能电池、透明导电薄膜等领域。

二、氧化铟锡材料的应用领域1.光电显示领域：ITO膜具有良好的导电性能和光学性能，是平板显示器件（如LCD、OLED）的关键组成部分。

通过在玻璃基板上蒸镀ITO薄膜，可以实现电极导通和像素的隔离，从而实现图像的显示。

2.太阳能电池领域：ITO膜具有高透过率和良好的电导性能，被用作太阳能电池的光阳极材料。

通过在硅基太阳能电池表面制备ITO 薄膜，可以提高电池的光电转换效率。

3.透明导电薄膜领域：ITO膜具有优异的导电性能和可见光透过率，被广泛应用于透明导电薄膜的制备。

在建筑、汽车、家电等领域，ITO膜可作为窗户、挡风玻璃、烤箱门等部件的电加热膜，提高能源利用效率和舒适度。

4.其他领域：除上述应用领域外，ITO材料还可应用于气体传感器、防雾膜、电磁屏蔽等领域。

随着科技的不断进步，氧化铟锡材料的应用前景将更加广阔。

三、氧化铟锡材料的市场现状及未来发展前景随着光电显示、太阳能光伏等领域的快速发展，氧化铟锡材料的市场需求不断增长。

据市场研究报告显示，全球氧化铟锡材料市场规模预计在未来几年内将以较快的速度增长。

目前，中国是全球最大的氧化铟锡材料生产国，占据了相当大的市场份额。

然而，由于ITO薄膜的生产过程需要消耗大量的铟资源，且生产过程中会产生严重的环境污染问题，因此开发新型的替代材料成为了当务之急。

科研人员正致力于开发具有优异导电性能和环保性能的新型材料，如石墨烯、碳纳米管等。

这些新型材料在某些性能方面已经可以与ITO相媲美，甚至有所超越。

ito 氧化铟锡一、概述ito氧化铟锡的定义和应用领域ito氧化铟锡（Indium Tin Oxide，简称ITO）是一种无机非晶透明导电材料，主要由铟、锡和氧三种元素组成。

因其优异的导电性能和透明性，ITO 被广泛应用于各种光电显示器件，如液晶显示器（LCD）、有机发光二极管（OLED）和触摸屏等。

二、分析ito氧化铟锡的性能优势1.良好的导电性：ITO具有良好的导电性能，可以降低电阻损耗，提高器件的能源效率。

2.优异的透明性：ITO薄膜的透明度较高，可达到90%以上，有利于光线的穿透和显示效果。

3.良好的耐热性：ITO具有较高的耐热性，可承受高温环境，有利于器件的稳定性和可靠性。

4.抗紫外线性能：ITO薄膜具有较强的抗紫外线性能，有利于保护器件免受紫外线损伤。

5.环保无毒：ITO材料环保无毒，有利于实现绿色生产和环保应用。

三、探讨ito氧化铟锡在我国产业的发展现状和前景1.发展现状：我国ito氧化铟锡产业已具有一定的规模，产能逐年增长，产品质量不断提高，产品应用领域不断拓宽。

2.产业政策支持：我国政府高度重视新型显示产业，出台了一系列政策措施，为ito氧化铟锡产业的发展提供了良好的政策环境。

3.市场需求：随着科技的发展和消费升级，对ito氧化铟锡材料的需求不断增长，特别是在智能手机、平板电脑、新能源汽车等领域。

4.前景展望：未来，随着5G、物联网、人工智能等新技术的快速发展，对ito氧化铟锡材料的需求将继续增长。

此外，随着我国显示产业的技术创新和转型升级，ito氧化铟锡材料在柔性显示、可穿戴设备等领域的应用前景广阔。

综上所述，ito氧化铟锡作为一种优异的导电透明材料，在我国产业发展中具有重要的地位。

ito 氧化铟锡
（实用版）
目录
1.氧化铟锡的概述
2.氧化铟锡的性质和特点
3.氧化铟锡的应用领域
4.氧化铟锡的发展前景
正文
氧化铟锡（ITO，Indium Tin Oxide）是一种具有良好导电性和透明
性的氧化物半导体材料，广泛应用于各种电子器件和光电子器件领域。

氧化铟锡的主要成分是铟（In）和锡（Sn），它具有良好的导电性，
可以作为透明导电膜使用。

这种材料在室温下的电阻率约为 10^-6 Ω·cm，其导电性甚至超过了纯铟。

同时，氧化铟锡具有较高的透光率，可以在可见光范围内达到 80% 以上，这使得它在显示器、太阳能电池等光电子器
件领域具有广泛的应用。

氧化铟锡还具有良好的耐腐蚀性、化学稳定性和热稳定性，这使得它可以在各种环境下保持其导电和透明性能。

此外，氧化铟锡的制备方法相对简单，可以通过溶胶凝胶法、化学气相沉积法等方法制备。

氧化铟锡的应用领域非常广泛，主要包括以下几个方面：
1.显示器：氧化铟锡可以作为透明导电膜应用于液晶显示器（LCD）
和有机发光二极管（OLED）等显示器件中，以实现对图像的清晰显示。

2.太阳能电池：氧化铟锡具有良好的导电性和透明性，可用于制备太阳能电池的电极材料，提高太阳能电池的光电转换效率。

3.抗菌材料：氧化铟锡具有抗菌活性，可用于制备抗菌涂层，以防止细菌滋生。

4.电子元器件：氧化铟锡可用于制备电阻、电容等电子元器件，以实现对电路的精确控制。

随着科学技术的进步和社会经济的发展，氧化铟锡在电子和光电子领域的应用将越来越广泛，其发展前景十分广阔。

氧化铟锡作用一、引言氧化铟锡（ITO）是一种广泛应用于透明导电领域的材料，其具有优异的光学和电学性能。

自20世纪70年代以来，ITO已经成为平板显示器、智能手机、液晶显示器等电子产品中最重要的透明导电材料之一。

本文将从ITO的基本性质、制备方法、应用领域和未来发展方向等方面进行详细阐述。

二、ITO的基本性质1.光学性能ITO具有高透过率和低反射率的特点，其可见光透过率可达80%-90%，且随着薄膜厚度增加而减小。

在近红外波段（700-2500nm），ITO具有较高的透过率，可达70%以上。

此外，ITO还具有较好的抗紫外线和耐腐蚀性能。

2.电学性能ITO具有良好的导电性能，其电阻率在10-4到10-3Ω·cm之间，因此被广泛应用于透明导电领域。

此外，ITO还具有较高的载流子迁移率和较低的载流子浓度。

3.热稳定性在高温下，ITO薄膜的电学性能不会发生明显的变化，因此可以在高温环境下使用。

三、ITO的制备方法1.物理气相沉积法物理气相沉积法是一种常用的ITO制备方法。

其基本原理是将ITO靶材加热至高温，使靶材表面发生蒸发，然后通过惰性气体（如氩气）将蒸汽输送到基底上进行沉积。

该方法可以得到较高质量的ITO薄膜，但成本较高。

2.化学气相沉积法化学气相沉积法是一种易于控制且成本较低的ITO制备方法。

其基本原理是将ITO前驱体（如铟酸盐和锡酸盐）溶解在有机溶剂中，然后通过喷雾或旋涂等方式将溶液喷洒或涂布到基底上，在高温下使前驱体分解形成ITO薄膜。

3.溶胶-凝胶法溶胶-凝胶法是一种简单易行、成本低廉的ITO制备方法。

其基本原理是将铟和锡盐以及有机酸等溶解在有机溶剂中，形成溶胶，然后通过热处理和凝胶化过程得到ITO薄膜。

四、ITO的应用领域1.平板显示器平板显示器是ITO最主要的应用领域之一。

ITO作为液晶显示器中透明电极的材料，可以实现液晶分子的定向排列和电场控制，从而实现图像的显示。

2.智能手机智能手机是ITO另一个重要的应用领域。

有机半导体氧化铟锡
有机半导体氧化铟锡（ITO）是一种非常重要的膜材料，由90%的In2O3和10%的SnO2混合而成。

这种材料在可见光的吸收光谱和玻璃很接近，因此可以制作出透明的膜。

同时，由于含有稀有金属铟，ITO具有非常特别的半导体性能，可以在玻璃/pmma基板上实现电学传导和光学透明的组合。

ITO薄膜的制备方法包括电子束蒸发、物理气相沉积、溅射沉积技术等。

这种材料在多种领域都有广泛应用，包括液晶显示器、平板显示器、等离子显示器、触摸屏、电子纸、有机发光二极管、太阳能电池、抗静电镀膜、EMI屏蔽的透明传导镀以及各种光学镀膜等。

然而，由于铟是稀有金属，ITO的价格相对较高。

此外，ITO作为一种宽禁带半导体，其禁带宽度约为3.5～4.3 eV，在降低关态漏电流、减小短沟道效应方面具有天然优势。

在ITO薄膜处于简并半导体状态时，它具有非常高的导电性，对可见波段的光透射率高，对红外波段的光反射率高。

这些特性使得ITO在太阳能电池、热反射镜、防反射涂层、气体传感器等领域也有重要的应用。

请注意，虽然ITO具有许多优点，但在某些应用中可能存在一些限制和挑战。

例如，ITO 在酸性和碱性环境中的稳定性较差，可能会受到化学腐蚀的影响。

此外，ITO的制备成本较高，也可能限制其在某些领域的应用。

因此，在设计和选择使用ITO时，需要综合考虑其性能、应用需求和成本等因素。

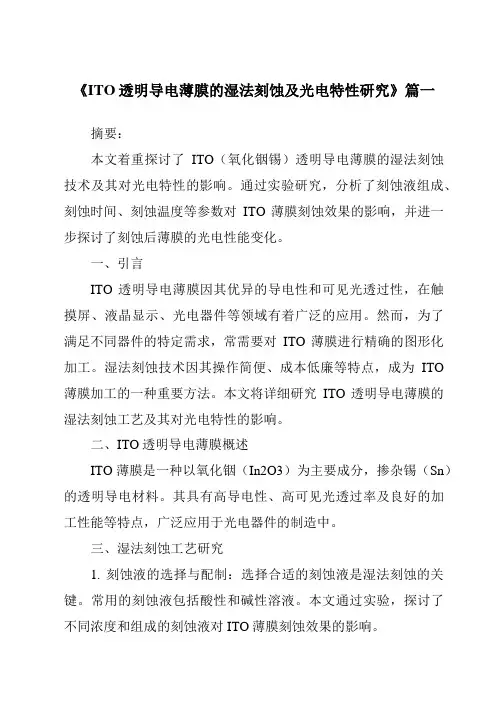

《ITO透明导电薄膜的湿法刻蚀及光电特性研究》篇一摘要：本文着重探讨了ITO（氧化铟锡）透明导电薄膜的湿法刻蚀技术及其对光电特性的影响。

通过实验研究，分析了刻蚀液组成、刻蚀时间、刻蚀温度等参数对ITO薄膜刻蚀效果的影响，并进一步探讨了刻蚀后薄膜的光电性能变化。

一、引言ITO透明导电薄膜因其优异的导电性和可见光透过性，在触摸屏、液晶显示、光电器件等领域有着广泛的应用。

然而，为了满足不同器件的特定需求，常需要对ITO薄膜进行精确的图形化加工。

湿法刻蚀技术因其操作简便、成本低廉等特点，成为ITO 薄膜加工的一种重要方法。

本文将详细研究ITO透明导电薄膜的湿法刻蚀工艺及其对光电特性的影响。

二、ITO透明导电薄膜概述ITO薄膜是一种以氧化铟（In2O3）为主要成分，掺杂锡（Sn）的透明导电材料。

其具有高导电性、高可见光透过率及良好的加工性能等特点，广泛应用于光电器件的制造中。

三、湿法刻蚀工艺研究1. 刻蚀液的选择与配制：选择合适的刻蚀液是湿法刻蚀的关键。

常用的刻蚀液包括酸性和碱性溶液。

本文通过实验，探讨了不同浓度和组成的刻蚀液对ITO薄膜刻蚀效果的影响。

2. 刻蚀参数的研究：实验研究了刻蚀时间、刻蚀温度等参数对ITO薄膜刻蚀效果的影响。

通过控制这些参数，可以实现对ITO薄膜的精确图形化加工。

3. 刻蚀工艺的优化：通过实验数据的分析，优化了刻蚀工艺流程，提高了刻蚀效率和刻蚀精度。

四、光电特性研究1. 光学特性：研究了湿法刻蚀后ITO薄膜的可见光透过率变化。

实验发现，合理的湿法刻蚀工艺能保持ITO薄膜的高可见光透过率。

2. 电学特性：通过测量薄膜的电阻率，研究了湿法刻蚀对ITO薄膜电导率的影响。

实验结果表明，适度的湿法刻蚀可以减小ITO薄膜的电阻，提高其导电性能。

3. 表面形貌分析：利用扫描电子显微镜（SEM）对湿法刻蚀后的ITO薄膜表面形貌进行了观察，分析了刻蚀过程中薄膜表面的变化。

五、结论本文通过实验研究，探讨了ITO透明导电薄膜的湿法刻蚀工艺及其对光电特性的影响。

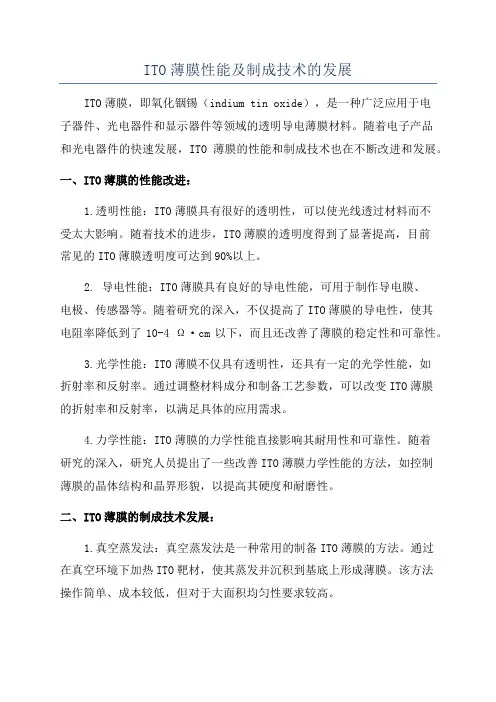

ITO薄膜性能及制成技术的发展ITO薄膜，即氧化铟锡（indium tin oxide），是一种广泛应用于电子器件、光电器件和显示器件等领域的透明导电薄膜材料。

随着电子产品和光电器件的快速发展，ITO薄膜的性能和制成技术也在不断改进和发展。

一、ITO薄膜的性能改进：1.透明性能：ITO薄膜具有很好的透明性，可以使光线透过材料而不受太大影响。

随着技术的进步，ITO薄膜的透明度得到了显著提高，目前常见的ITO薄膜透明度可达到90%以上。

2. 导电性能：ITO薄膜具有良好的导电性能，可用于制作导电膜、电极、传感器等。

随着研究的深入，不仅提高了ITO薄膜的导电性，使其电阻率降低到了10-4 Ω·cm以下，而且还改善了薄膜的稳定性和可靠性。

3.光学性能：ITO薄膜不仅具有透明性，还具有一定的光学性能，如折射率和反射率。

通过调整材料成分和制备工艺参数，可以改变ITO薄膜的折射率和反射率，以满足具体的应用需求。

4.力学性能：ITO薄膜的力学性能直接影响其耐用性和可靠性。

随着研究的深入，研究人员提出了一些改善ITO薄膜力学性能的方法，如控制薄膜的晶体结构和晶界形貌，以提高其硬度和耐磨性。

二、ITO薄膜的制成技术发展：1.真空蒸发法：真空蒸发法是一种常用的制备ITO薄膜的方法。

通过在真空环境下加热ITO靶材，使其蒸发并沉积到基底上形成薄膜。

该方法操作简单、成本较低，但对于大面积均匀性要求较高。

2.磁控溅射法：磁控溅射法是一种利用靶材表面离子轰击溅射出材料并沉积到基底上的方法。

通过控制溅射时间、功率和沉积温度等参数，可以得到具有不同性能的ITO薄膜。

磁控溅射法能够得到高质量、均匀性好的薄膜，但设备较为复杂、成本较高。

3.溶胶凝胶法：溶胶凝胶法是一种通过溶解或胶化ITO前驱体，然后沉积到基底上并经过热处理得到薄膜的方法。

该方法具有工艺灵活、适用于大面积薄膜制备的优点，同时还可以通过添加掺杂剂来调控薄膜的性能。

氧化铟锡薄膜
氧化铟锡薄膜是一种新型的半导体材料，具有广泛的应用前景。

本文将从材料特性、制备方法、应用领域等方面介绍氧化铟锡薄膜的相关知识。

一、材料特性
氧化铟锡薄膜是由铟锡合金经过氧化处理得到的一种材料。

它具有优异的光电性能，可调控的电学性质以及较高的导电性能。

此外，氧化铟锡薄膜还具有良好的稳定性和可重复性。

二、制备方法
氧化铟锡薄膜的制备方法主要包括物理气相沉积法、化学气相沉积法和溶液法等。

物理气相沉积法通过在高温下将铟锡合金蒸发，然后在基底上沉积并进行氧化处理得到薄膜。

化学气相沉积法则是利用化学反应在基底上沉积氧化铟锡薄膜。

溶液法则是将铟锡合金溶解在溶液中，然后通过旋涂等方法将溶液均匀涂布在基底上，最后进行热处理得到薄膜。

三、应用领域
由于氧化铟锡薄膜具有优异的光电性能和导电性能，因此在各个领域都有广泛的应用。

首先是在显示技术领域，氧化铟锡薄膜可以用作透明导电电极，用于制备柔性显示器、触摸屏等设备。

其次，在光电子器件领域，氧化铟锡薄膜可以用于制备太阳能电池、光电探测器等器件。

此外，氧化铟锡薄膜还可以应用于传感器、薄膜电阻
器等领域。

氧化铟锡薄膜作为一种新型的半导体材料，具有优异的光电性能和导电性能，在各个领域有着广泛的应用前景。

随着制备技术的不断发展和完善，相信氧化铟锡薄膜将在未来得到更加广泛的应用。

ito 氧化铟锡氧化铟锡（Indium Tin Oxide，简称ITO）是一种重要的无机材料，具有优良的导电性能、透明性和化学稳定性。

在过去的几十年里，氧化铟锡在各个领域得到了广泛的应用，特别是在电子、光电和能源领域。

氧化铟锡的特性使其成为一种理想的导电材料。

首先，其具有较高的导电性，可以降低电阻损耗。

其次，氧化铟锡具有较高的可见光透过率，有利于光线的传播和透射。

此外，氧化铟锡还具有良好的耐化学腐蚀性和耐磨性，使其在恶劣环境下也能保持稳定的性能。

在实际应用中，氧化铟锡广泛应用于太阳能电池、发光二极管（LED）、触摸屏、柔性显示屏等领域。

例如，在太阳能电池领域，氧化铟锡作为透明导电薄膜，可以提高电池的光电转换效率；在LED领域，氧化铟锡用作p型导电层，可以提高器件的发光性能；在触摸屏领域，氧化铟锡的导电性和透明性使其成为理想的触摸感应材料。

我国在氧化铟锡产业的发展取得了显著成果。

产量逐年增长，产品质量不断提高，产业规模逐渐扩大。

同时，我国在氧化铟锡材料的研究方面也取得了一系列突破，如高透明度、低电阻率、高耐压等性能的氧化铟锡材料。

然而，与国际先进水平相比，我国在氧化铟锡产业仍存在一定的差距，尤其是在技术创新、产品应用和产业链完善等方面。

未来，氧化铟锡产业面临着巨大的发展机遇和挑战。

随着科技的进步和新兴产业的快速发展，氧化铟锡在新能源、柔性电子、物联网等领域的应用将得到进一步拓展。

然而，氧化铟锡产业也面临着资源短缺、环境污染等问题。

因此，加大研发投入，提高资源利用率，实现绿色生产，将是氧化铟锡产业可持续发展的关键。

总之，氧化铟锡作为一种具有广泛应用前景的材料，在我国已取得了显著的发展成果。

然而，要充分发挥氧化铟锡的潜力，还需在技术创新、产业链完善、绿色生产等方面加大努力。

《ITO透明导电薄膜的湿法刻蚀及光电特性研究》篇一摘要：本文针对ITO（氧化铟锡）透明导电薄膜的湿法刻蚀技术进行了深入的研究，并探讨了其光电特性。

通过实验分析和理论计算，详细地介绍了刻蚀工艺的优化以及刻蚀前后薄膜的光电性能变化。

一、引言ITO作为一种重要的透明导电材料，因其优异的导电性和光学性能被广泛应用于太阳能电池、触摸屏等光电领域。

而薄膜的精确刻蚀是实现这些应用的关键步骤之一。

因此，对ITO透明导电薄膜的湿法刻蚀及光电特性的研究显得尤为重要。

二、ITO透明导电薄膜的湿法刻蚀1. 刻蚀原理：湿法刻蚀是利用化学溶液对ITO薄膜进行刻蚀的方法。

通过选择适当的化学溶液，使ITO薄膜在溶液中发生化学反应，从而实现薄膜的精确刻蚀。

2. 刻蚀工艺：（1）溶液选择：选择合适的刻蚀液是关键。

通常采用含有硝酸、盐酸等成分的混合溶液作为刻蚀液。

（2）温度控制：控制刻蚀液的温度，以获得最佳的刻蚀速率和刻蚀效果。

（3）时间控制：刻蚀时间的长短直接影响刻蚀的深度和精度，需通过实验确定最佳刻蚀时间。

三、光电特性研究1. 光学性能：ITO薄膜具有较高的光学透过率，对可见光波段的透光率可达80%《ITO透明导电薄膜的湿法刻蚀及光电特性研究》篇二摘要：本文着重探讨了ITO（氧化铟锡）透明导电薄膜的湿法刻蚀技术及其对光电特性的影响。

通过分析刻蚀过程中不同参数对薄膜性能的影响，以及刻蚀后薄膜的光电性能测试，为ITO薄膜在光电器件中的应用提供了理论依据和实践指导。

一、引言ITO（氧化铟锡）透明导电薄膜因其良好的导电性和光学透过性，在液晶显示、触摸屏、太阳能电池等领域得到了广泛应用。

而湿法刻蚀技术作为一种重要的薄膜加工方法，在ITO薄膜的制备和形状控制中发挥着重要作用。

因此，研究ITO透明导电薄膜的湿法刻蚀及其光电特性，对于提高光电器件的性能和优化其生产工艺具有重要意义。

二、ITO透明导电薄膜的湿法刻蚀技术2.1 刻蚀原理ITO透明导电薄膜的湿法刻蚀主要是利用化学反应将薄膜上的部分材料去除，以达到改变薄膜形状或尺寸的目的。

氧化铟锡红外吸收原理氧化铟锡（ITO）薄膜是一种广泛应用于红外吸收领域的材料。

它由铟锡合金经过高温氧化而成，具有透明、导电、光学性能优异的特点。

ITO薄膜在红外吸收领域的应用主要是基于其光电特性。

下面将详细介绍ITO薄膜在红外吸收中的原理。

光电特性ITO薄膜含有大量自由载流子，其导电性能极强，可以吸收红外光，并将红外光能量转化为热能，即光伏效应。

此外，ITO薄膜的透光率高，可以将光线透过，从而放大光电转化效应。

光学吸收原理红外光可被分为中红外、远红外和极远红外三个波段。

其中，中红外波段的电磁波长为3~5μm，这个波段的红外辐射是常见的热辐射波段，因为大多数的热被辐射在这个波段。

远红外波段的电磁波长为8~14μm，这个波段的红外辐射是人类体温辐射的主要波段，也是红外成像技术的重要波段。

极远红外波段的电磁波长可达100μm以上，这个波段能够穿透云层和烟雾等障碍物，在卫星通讯和天文研究中应用广泛。

ITO薄膜在不同波段的红外光吸收能力不同。

在中红外波段，由于ITO薄膜的电阻率较低，因此可以吸收更多红外光。

在远红外波段，ITO薄膜的吸收能力较弱，需要使用更多的薄膜叠加来增强吸收。

在极远红外波段，ITO薄膜的吸收能力会降低，因此需要更厚的薄膜来吸收更多的红外光。

总的来说，ITO薄膜在红外吸收领域的应用原理主要是基于其导电和光学吸收特性。

当红外光射到ITO薄膜上时，电子会从基态跃迁到激发态，这样就会吸收能量。

吸收后的能量会被转化成热能，并且会进一步扩散到ITO薄膜之外的物质中。

因此，ITO薄膜可以用于红外成像、红外探测及其他红外吸收领域的应用。

0 引言ITO薄膜作为一种宽禁带的透明导电n型半导体，主要成分是 In2O3和SnO2，两者的比例为9:1。

ITO薄膜具有较低的电阻率，较高的透光率，ITO薄膜的耐磨耐腐蚀及较高的硬度、对基体具有良好的附着性，同时还有易于在其上刻蚀图案等特性，使得ITO薄膜在光电元器件中得到了越来越广泛的应用。

从19世纪初发展至今，薄膜的制备方式不断推陈出新，制备方法越来越多样化。

其中，磁控溅射法制备的薄膜与基片具有良好的附着度，薄膜质地致密，纯度较高；速度快，效率高；工艺较稳定，控制相对简单，且对温度要求不高等优点，磁控溅射法已成为ITO薄膜制备的主流方法。

在本章中，主要利用直流脉冲磁控溅射法制备ITO薄膜，通过改变ITO 镀膜厚度、快速退火温度、氧气流量及退火时间，分别研究不同ITO薄膜的光电性能，找到最优的制程参数。

1 实验过程首先在GaN基LED上（波长450~455nm）、Si片、玻璃片上分别蒸镀ITO膜层，分别改变ITO镀膜厚度（300Å、600Å、1000Å、1700Å、2800Å）、快速退火温度（560℃、570℃、58x0℃、590℃、600℃）、O2流量（0sccm、2sccm、3sccm、4sccm、5sccm）及退火时间（150s、200s、250s、300s、350 s）；因镀膜机台限制，厚度为200Å时薄膜均匀性超出标准5%，未进行更低膜厚验证。

实验退火后使用四点探针仪测试Si片的ITO薄膜电阻率，使用光谱仪测试玻璃片上ITO薄膜的透过率，使用电镜扫描仪对Si片上ITO膜层晶体结构进行分析，使用测试机台对GaN基LED进行光电参数测试，并对数据进行分析。

2 实验结果与讨论2.1 不同ITO薄膜厚度的光电性能我们以相对固定的退火温度、通氧量和退火作用时间，制备厚度不同的5个样品，分别为300Å、600Å、1000Å、170 0Å、2800Å的ITO厚度，以ITO薄膜300Å作为对照，ITO薄膜厚度逐渐增加，实验结果如图1所示。

《ITO透明导电薄膜的湿法刻蚀及光电特性研究》篇一摘要：本文针对ITO（氧化铟锡）透明导电薄膜的湿法刻蚀技术及其光电特性进行了深入研究。

通过实验分析，探讨了湿法刻蚀过程中不同工艺参数对ITO薄膜刻蚀效果的影响，并对其光电特性进行了详细分析。

本文旨在为ITO薄膜的制备工艺及光电应用提供理论依据和实验支持。

一、引言ITO透明导电薄膜因其良好的导电性、光学透明性及化学稳定性，在触摸屏、液晶显示、太阳能电池等领域有着广泛的应用。

然而，ITO薄膜的制备过程中，如何精确控制其尺寸、形状以及电学性能是一个关键的技术难题。

其中，湿法刻蚀技术作为一种有效的制备方法，正受到越来越多研究者的关注。

本文将对ITO 透明导电薄膜的湿法刻蚀及光电特性进行详细研究。

二、ITO透明导电薄膜的湿法刻蚀1. 刻蚀原理ITO薄膜的湿法刻蚀主要是利用化学溶液与ITO薄膜发生化学反应，从而实现对薄膜的选择性去除。

刻蚀液中通常含有对ITO具有选择腐蚀性的化学物质，如酸性溶液中的硝酸或醋酸等。

在适当的温度和时间内，这些化学物质与ITO发生反应，使得薄膜被逐渐腐蚀，从而达到刻蚀的目的。

2. 刻蚀工艺参数湿法刻蚀过程中，工艺参数对刻蚀效果具有重要影响。

本文通过实验研究了刻蚀液浓度、温度、时间等因素对ITO薄膜刻蚀效果的影响。

实验结果表明，适当的提高刻蚀液浓度、温度以及延长刻蚀时间，可以有效地提高ITO薄膜的刻蚀速率和精度。

然而，过高的工艺参数可能导致薄膜过度腐蚀，影响其电学性能和光学性能。

三、ITO透明导电薄膜的光电特性研究1. 光学性能ITO薄膜具有较高的光学透明性，其对可见光的透过率达到80%《ITO透明导电薄膜的湿法刻蚀及光电特性研究》篇二一、引言随着科技的发展，透明导电材料在众多领域得到了广泛应用，其中，ITO（氧化铟锡）薄膜以其出色的光学性能和电学性能成为了研究的热点。

ITO薄膜的制备工艺和性能优化一直是科研人员关注的重点。

本文将重点探讨ITO透明导电薄膜的湿法刻蚀技术及其光电特性的研究进展。

ito氧化铟锡
ITO氧化铟锡是一种广泛应用于透明导电领域的材料，下面我们就来
介绍它的性质、制备和应用。

1. 性质
- 具有优异的透明性，可见光透过率高达90%以上。

- 具有优异的导电性能，电阻率低至数十个欧姆。

- 具有优异的化学稳定性，能够耐受大多数化学试剂的腐蚀。

- 比表面积大，表面可进行修饰，增加三维电荷转移效应，提高光电转
换效率。

2. 制备
- 溶液法：通过锡盐、铟盐和氧化物的混合物在溶剂中反应，并通过控
制pH值、反应时间和温度等参数控制其微观结构，从而得到ITO材料；- 气相法：通过热蒸发的方式，在高温和惰性气体的帮助下，使锡和铟
在基板上重新结晶形成ITO。

3. 应用
- 显示器领域：作为液晶显示器、有机发光二极管(OLED)显示器等的
导电玻璃。

- 太阳能电池领域：作为透明电极，提高光电转换效率。

- 其他领域：作为防静电材料、电磁屏蔽材料、触摸屏等。

总之，ITO氧化铟锡作为一种优异的透明导电材料，已经被广泛应用于多个领域，并为我们的生活带来了诸多便利。
