电路板PCB-设计规范

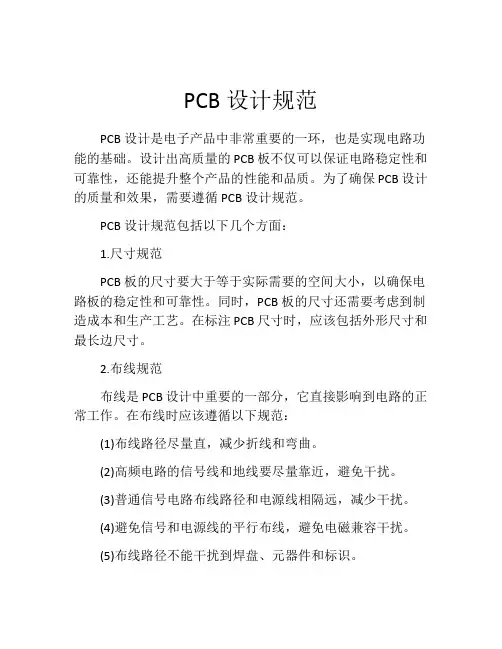

PCB设计规范PCB设计是电子产品中非常重要的一环，也是实现电路功能的基础。

设计出高质量的PCB板不仅可以保证电路稳定性和可靠性，还能提升整个产品的性能和品质。

为了确保PCB设计的质量和效果，需要遵循PCB设计规范。

PCB设计规范包括以下几个方面：1.尺寸规范PCB板的尺寸要大于等于实际需要的空间大小，以确保电路板的稳定性和可靠性。

同时，PCB板的尺寸还需要考虑到制造成本和生产工艺。

在标注PCB尺寸时，应该包括外形尺寸和最长边尺寸。

2.布线规范布线是PCB设计中重要的一部分，它直接影响到电路的正常工作。

在布线时应该遵循以下规范：(1)布线路径尽量直，减少折线和弯曲。

(2)高频电路的信号线和地线要尽量靠近，避免干扰。

(3)普通信号电路布线路径和电源线相隔远，减少干扰。

(4)避免信号和电源线的平行布线，避免电磁兼容干扰。

(5)布线路径不能干扰到焊盘、元器件和标识。

PCB焊盘的设计要遵循以下规范：(1)焊盘与元器件之间的间距要够大，以方便手工/机械焊接。

(2)焊盘的大小要适当，不宜太小，避免给生产和维护造成麻烦。

(3)焊盘应该统一，避免出现大小不一、排列杂乱的情况。

(4)焊盘间应该有足够的间隙，以确保信号之间的电气隔离。

(5)焊盘应该有正确的标识和编号系统，以便后续操作。

4.元器件安装规范在PCB元器件的安装和设计时，需要遵循以下规范：(1)元器件的安装位置与焊盘匹配，避免安装反向，造成电路不通。

(2)在安装元器件时需要留足够的间距，以避免相邻件之间的干扰。

(3)在安装元器件时应该留出足够的空间，以便元器件的调整和维护。

(4)元器件的标识应该清晰、准确、统一，以便后续的维护和操作。

PCB接地规范主要包括以下几个方面：(1)整个PCB板需要有一个统一的接地系统，以确保电路的稳定性。

(2)接地线路应该尽量短，以避免接地线路电感和电容的影响。

(3)高频电路的接地和普通信号的接地要分开，避免互相干扰。

(4)接地的引脚和焊盘要足够的强壮，以防止接地不良等问题。

印制电路板设计规范印制电路板（Printed Circuit Board，简称PCB）设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则和准则。

以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。

一、电路板尺寸和层数1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。

2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。

二、布局设计1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。

2.高频信号和低频信号的布局应相互分离，以减少相互干扰。

3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。

三、网络连接1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。

2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。

四、电源和地线设计1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。

2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。

五、元器件选择和焊接1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。

2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。

六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配，以减少反射和信号失真。

2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。

七、电磁兼容性设计1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。

2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。

八、PCB制造和组装1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。

2.元器件的组装应按照标准操作进行，保证焊接质量。

九、测试和调试1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。

2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。

以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。

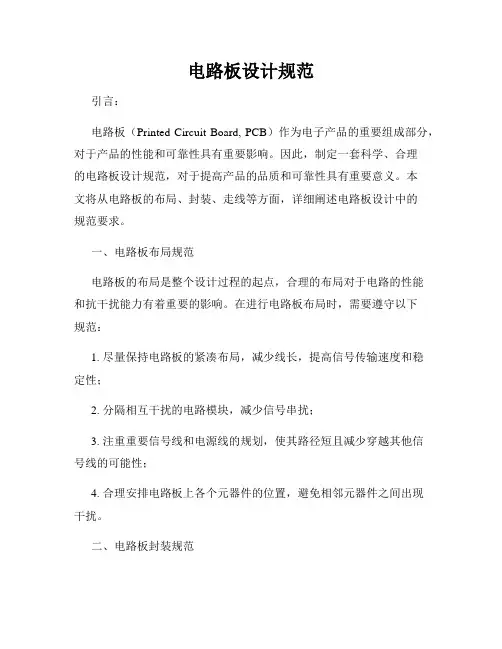

电路板设计规范引言：电路板（Printed Circuit Board, PCB）作为电子产品的重要组成部分，对于产品的性能和可靠性具有重要影响。

因此，制定一套科学、合理的电路板设计规范，对于提高产品的品质和可靠性具有重要意义。

本文将从电路板的布局、封装、走线等方面，详细阐述电路板设计中的规范要求。

一、电路板布局规范电路板的布局是整个设计过程的起点，合理的布局对于电路的性能和抗干扰能力有着重要的影响。

在进行电路板布局时，需要遵守以下规范：1. 尽量保持电路板的紧凑布局，减少线长，提高信号传输速度和稳定性；2. 分隔相互干扰的电路模块，减少信号串扰；3. 注重重要信号线和电源线的规划，使其路径短且减少穿越其他信号线的可能性；4. 合理安排电路板上各个元器件的位置，避免相邻元器件之间出现干扰。

二、电路板封装规范电路板上的元器件封装选择和布局设计对于产品的可维护性和性能具有重要影响。

在进行封装规范时，需要遵守以下原则：1. 选择合适的元器件封装规格，保证元器件能够完整地焊接在电路板上；2. 尽量使用标准化封装，方便元器件的替换和维修；3. 对于重要的元器件，采用固定方式进行加固，以防止在振动环境下发生松动或脱落。

三、电路板走线规范电路板的走线是保证信号传输质量和良好可靠性的重要环节。

在进行电路板走线时，需要遵守以下规范：1. 选择合适的走线层次，避免过多的层次转换导致信号传输的不稳定；2. 合理规划信号线的走向，避免交叉和迂回，减少信号串扰；3. 采用星型走线方式，将地线作为刚性连接；4. 为高速信号线提供必要的终端阻抗匹配；5. 适当增加地线密度，减少电磁干扰。

四、电路板线宽、线距规范电路板的线宽和线距直接影响到电路板的电气性能和外部环境的干扰。

在进行线宽、线距规范时，需要遵守以下原则：1. 根据信号的类型和重要性，合理选择线宽和线距，保证信号完整传递；2. 对于高速信号线，应增加线宽和线距，提高信号的可靠性；3. 对于外部环境的辐射干扰较大的区域，应增加线距，提高抗干扰能力。

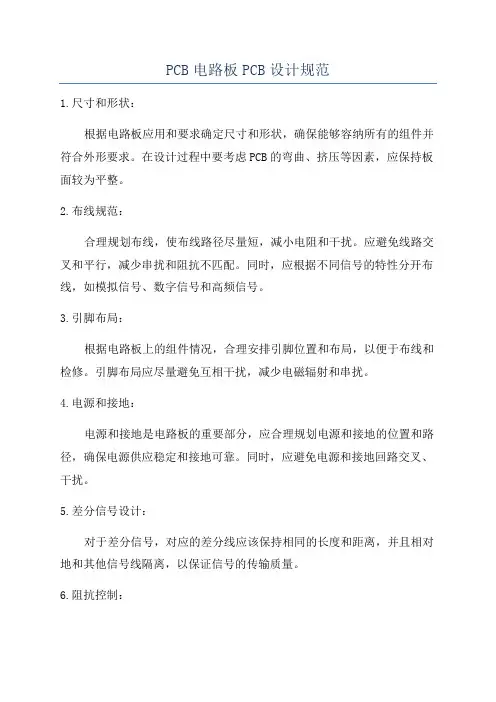

PCB电路板PCB设计规范1.尺寸和形状：根据电路板应用和要求确定尺寸和形状，确保能够容纳所有的组件并符合外形要求。

在设计过程中要考虑PCB的弯曲、挤压等因素，应保持板面较为平整。

2.布线规范：合理规划布线，使布线路径尽量短，减小电阻和干扰。

应避免线路交叉和平行，减少串扰和阻抗不匹配。

同时，应根据不同信号的特性分开布线，如模拟信号、数字信号和高频信号。

3.引脚布局：根据电路板上的组件情况，合理安排引脚位置和布局，以便于布线和检修。

引脚布局应尽量避免互相干扰，减少电磁辐射和串扰。

4.电源和接地：电源和接地是电路板的重要部分，应合理规划电源和接地的位置和路径，确保电源供应稳定和接地可靠。

同时，应避免电源和接地回路交叉、干扰。

5.差分信号设计：对于差分信号，对应的差分线应该保持相同的长度和距离，并且相对地和其他信号线隔离，以保证信号的传输质量。

6.阻抗控制：对于高频信号和差分信号，需要控制PCB的阻抗以保证信号的传输质量。

通过合理布线、选用合适的线宽和间距等方式来控制阻抗。

7.信号层分布：不同信号应分配在不同的信号层上，以减少串扰和互相影响。

如分离模拟信号和数字信号的层，使其相互独立。

8.过孔和焊盘：过孔和焊盘是PCB上的重要部分，需要合理设计和布局，以便于焊接和连接。

过孔应根据设计要求确定尺寸和孔径，焊盘应采用适当的尺寸和形状。

9.元件布局：在布局元件时，应合理安排元件的位置和间距，以便于布线和散热。

同时，要注意元件的方向和引脚位置，以方便组装和检修。

10.标记和说明：在PCB上标注元件的名称、值和引脚功能，以便于使用和维护。

同时，在PCB设计文件中提供详细的说明和注释，方便其他人理解和修改。

总之，PCB设计规范是确保PCB电路板设计的合理性、可靠性和可制造性的重要标准和方法。

通过遵循相关规范，可以有效提高电路板的性能和可靠性，减少故障和制造成本。

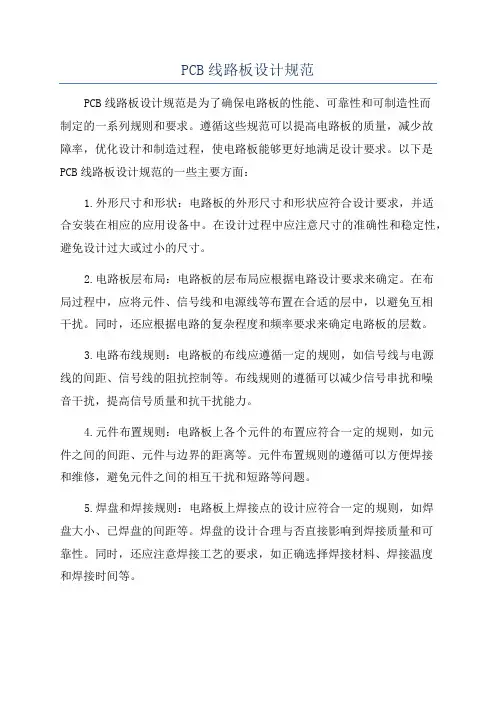

PCB线路板设计规范PCB线路板设计规范是为了确保电路板的性能、可靠性和可制造性而制定的一系列规则和要求。

遵循这些规范可以提高电路板的质量，减少故障率，优化设计和制造过程，使电路板能够更好地满足设计要求。

以下是PCB线路板设计规范的一些主要方面：1.外形尺寸和形状：电路板的外形尺寸和形状应符合设计要求，并适合安装在相应的应用设备中。

在设计过程中应注意尺寸的准确性和稳定性，避免设计过大或过小的尺寸。

2.电路板层布局：电路板的层布局应根据电路设计要求来确定。

在布局过程中，应将元件、信号线和电源线等布置在合适的层中，以避免互相干扰。

同时，还应根据电路的复杂程度和频率要求来确定电路板的层数。

3.电路布线规则：电路板的布线应遵循一定的规则，如信号线与电源线的间距、信号线的阻抗控制等。

布线规则的遵循可以减少信号串扰和噪音干扰，提高信号质量和抗干扰能力。

4.元件布置规则：电路板上各个元件的布置应符合一定的规则，如元件之间的间距、元件与边界的距离等。

元件布置规则的遵循可以方便焊接和维修，避免元件之间的相互干扰和短路等问题。

5.焊盘和焊接规则：电路板上焊接点的设计应符合一定的规则，如焊盘大小、已焊盘的间距等。

焊盘的设计合理与否直接影响到焊接质量和可靠性。

同时，还应注意焊接工艺的要求，如正确选择焊接材料、焊接温度和焊接时间等。

6.电源布局和分离规则：电路板上各个电源的布局应合理，避免互相干扰。

同时，还应根据电路的功耗和电流要求来确定电源的容量和类型，保证供电的稳定性和可靠性。

7.防护和绝缘规则：电路板的防护和绝缘要求是确保电路板安全运行的关键。

设计时应注意电路板的防尘、防潮、防静电等问题，并采取必要的安全措施，如绝缘层的加工、防火阻燃材料的选择等。

8.环境适应性和可靠性要求：电路板的环境适应性和可靠性要求是根据实际应用环境和可靠性要求来制定的。

设计时应考虑电路板的工作温度范围、振动和冲击等因素，并采取必要的措施，如选择适应性材料和加强电路板的结构，以提高电路板的可靠性。

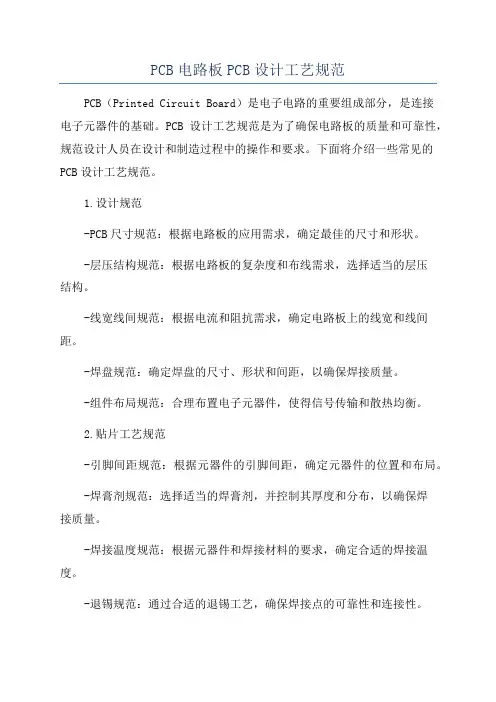

PCB电路板PCB设计工艺规范PCB（Printed Circuit Board）是电子电路的重要组成部分，是连接电子元器件的基础。

PCB设计工艺规范是为了确保电路板的质量和可靠性，规范设计人员在设计和制造过程中的操作和要求。

下面将介绍一些常见的PCB设计工艺规范。

1.设计规范-PCB尺寸规范：根据电路板的应用需求，确定最佳的尺寸和形状。

-层压结构规范：根据电路板的复杂度和布线需求，选择适当的层压结构。

-线宽线间规范：根据电流和阻抗需求，确定电路板上的线宽和线间距。

-焊盘规范：确定焊盘的尺寸、形状和间距，以确保焊接质量。

-组件布局规范：合理布置电子元器件，使得信号传输和散热均衡。

2.贴片工艺规范-引脚间距规范：根据元器件的引脚间距，确定元器件的位置和布局。

-焊膏剂规范：选择适当的焊膏剂，并控制其厚度和分布，以确保焊接质量。

-焊接温度规范：根据元器件和焊接材料的要求，确定合适的焊接温度。

-退锡规范：通过合适的退锡工艺，确保焊接点的可靠性和连接性。

3.线路布线规范-信号完整性规范：根据信号传输特性和电磁兼容性要求，确定合适的线路布线规范。

-电源和地线规范：保持电源和地线的稳定性和布线规范，以提供可靠的电源和接地。

-信号层划分规范：根据布线需求和层压结构，确定信号层的划分和连接方式。

4.工艺控制规范-正确的板材选择：根据电路板的应用和环境要求，选择合适的板材。

-禁忌设计规范：避免设计不合理的布线，如绕线锯齿状、封装阻挡焊盘等。

-高速信号特殊处理规范：对于高速信号，需要特殊处理，如规范的阻抗匹配、信号层堆叠等。

-容错性设计规范：在设计过程中考虑到制造过程中的不确定因素，增强电路板的容错性。

5.丝印和标识规范-丝印的位置和内容规范：确定电路板上的标识位置和内容，包括元器件的位置和器件类型。

-标示符规范：标示电路板的版本号、日期、厂家等信息，以便追踪和维护。

PCB设计工艺规范的目的是确保电路板的质量和可靠性，避免在制造和使用过程中的潜在问题。

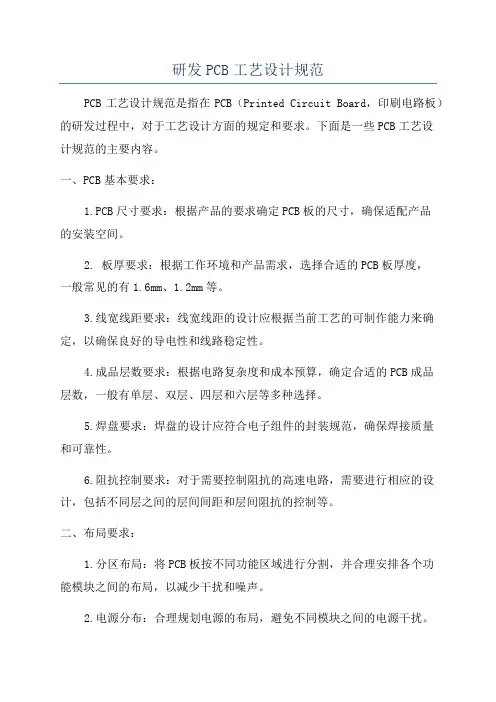

研发PCB工艺设计规范PCB工艺设计规范是指在PCB（Printed Circuit Board，印刷电路板）的研发过程中，对于工艺设计方面的规定和要求。

下面是一些PCB工艺设计规范的主要内容。

一、PCB基本要求：1.PCB尺寸要求：根据产品的要求确定PCB板的尺寸，确保适配产品的安装空间。

2. 板厚要求：根据工作环境和产品需求，选择合适的PCB板厚度，一般常见的有1.6mm、1.2mm等。

3.线宽线距要求：线宽线距的设计应根据当前工艺的可制作能力来确定，以确保良好的导电性和线路稳定性。

4.成品层数要求：根据电路复杂度和成本预算，确定合适的PCB成品层数，一般有单层、双层、四层和六层等多种选择。

5.焊盘要求：焊盘的设计应符合电子组件的封装规范，确保焊接质量和可靠性。

6.阻抗控制要求：对于需要控制阻抗的高速电路，需要进行相应的设计，包括不同层之间的层间间距和层间阻抗的控制等。

二、布局要求：1.分区布局：将PCB板按不同功能区域进行分割，并合理安排各个功能模块之间的布局，以减少干扰和噪声。

2.电源分布：合理规划电源的布局，避免不同模块之间的电源干扰。

3.外围组件布局：将与外界接口相关的元器件（如插座、开关等）布置在PCB板的边缘位置，方便与外部连接。

4.散热设计：应根据电路功耗和特殊需求，设计适当的散热结构，保证电路工作的稳定性和可靠性。

5.丝印标识：在PCB板上设置必要的丝印标识，包括元器件的标记和位置，方便装配和维修。

三、走线要求：B走线：根据USB接口的设计规范，确保信号走线的绝对长度尽量短，并避免过量的串扰和信号损耗。

2.高速信号走线：对于高速信号线，应根据特定的信号完整性和阻抗控制需求进行布线，使用差分对布线和控制串扰。

3.电源线走线：为了避免电源噪声和电压降，应将电源线尽量走短，减少电流回路的阻抗。

四、焊接要求：1. DRC检查：在PCB设计完成后，进行DRC（Design Rule Check）检查，确保焊盘和元器件之间的间距和尺寸符合要求。

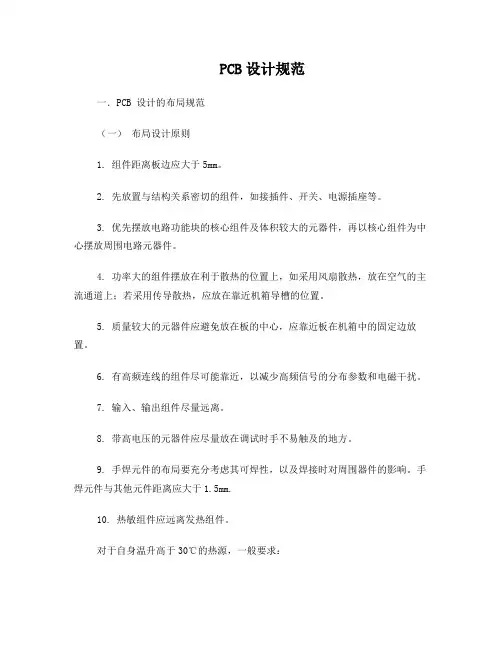

PCB设计规范一．PCB 设计的布局规范（一）布局设计原则1. 组件距离板边应大于5mm。

2. 先放置与结构关系密切的组件，如接插件、开关、电源插座等。

3. 优先摆放电路功能块的核心组件及体积较大的元器件，再以核心组件为中心摆放周围电路元器件。

4. 功率大的组件摆放在利于散热的位置上，如采用风扇散热，放在空气的主流通道上；若采用传导散热，应放在靠近机箱导槽的位置。

5. 质量较大的元器件应避免放在板的中心，应靠近板在机箱中的固定边放置。

6. 有高频连线的组件尽可能靠近，以减少高频信号的分布参数和电磁干扰。

7. 输入、输出组件尽量远离。

8. 带高电压的元器件应尽量放在调试时手不易触及的地方。

9. 手焊元件的布局要充分考虑其可焊性，以及焊接时对周围器件的影响。

手焊元件与其他元件距离应大于1.5mm.10. 热敏组件应远离发热组件。

对于自身温升高于30℃的热源，一般要求：a．在风冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于2.5mm；b．自然冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。

若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在额定范围内。

11. 可调组件的布局应便于调节。

如跳线、可变电容、电位器等。

12. 考虑信号流向，合理安排布局，使信号流向尽可能保持一致。

13. 布局应均匀、整齐、紧凑。

14. 表贴组件布局时应注意焊盘方向尽量取一致，以利于装焊。

15. 去耦电容应在电源输入端就近放置。

16. 可调换组件(如: 压敏电阻，保险管等) ,应放置在明显易见处17. 是否有防呆设计(如：变压器的不对称脚,及Connect)。

18. 插拔类的组件应考虑其可插拔性。

影响装配，或装配时容易碰到的组件尽量卧倒。

（二）对布局设计的工艺要求1. 外形尺寸从生产角度考虑，理想的尺寸范围是“宽（200 mm～250 mm）×长（250 mm ～350 mm）”。

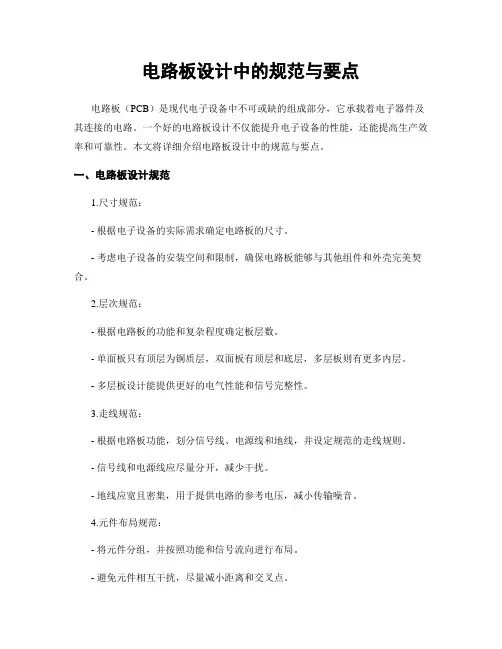

电路板设计中的规范与要点电路板（PCB）是现代电子设备中不可或缺的组成部分，它承载着电子器件及其连接的电路。

一个好的电路板设计不仅能提升电子设备的性能，还能提高生产效率和可靠性。

本文将详细介绍电路板设计中的规范与要点。

一、电路板设计规范1.尺寸规范：- 根据电子设备的实际需求确定电路板的尺寸。

- 考虑电子设备的安装空间和限制，确保电路板能够与其他组件和外壳完美契合。

2.层次规范：- 根据电路板的功能和复杂程度确定板层数。

- 单面板只有顶层为铜质层，双面板有顶层和底层，多层板则有更多内层。

- 多层板设计能提供更好的电气性能和信号完整性。

3.走线规范：- 根据电路板功能，划分信号线、电源线和地线，并设定规范的走线规则。

- 信号线和电源线应尽量分开，减少干扰。

- 地线应宽且密集，用于提供电路的参考电压，减小传输噪音。

4.元件布局规范：- 将元件分组，并按照功能和信号流向进行布局。

- 避免元件相互干扰，尽量减小距离和交叉点。

- 确保足够的通风空间，避免元件过热。

5.丝印规范：- 在电路板上标注元件的引脚标号、元件名称和极性。

- 丝印应与焊盘有一定的间隔，避免干扰焊接。

二、电路板设计要点1.规划电源线和地线：- 电源线应足够宽，以确保电路中元件能够获取稳定的供电电压。

- 地线应在整个电路板上提供良好的连接，减少噪声干扰。

2.阻抗匹配：- 考虑信号传输的速度、频率和距离，根据规格书中的指导要求，合理设计走线和控制阻抗。

- 使用电气规则检查工具，确保设计中的阻抗匹配问题最小化。

3.信号完整性：- 使用差分信号来减少传输线上的干扰。

- 使用适当的信号层和接地层相结合，减小信号返回路径。

4.高频和高速信号处理：- 使用走线规则，减少信号线长度和干扰。

- 适当使用电容、电感和阻尼器来衰减高频信号和抑制回波。

5.元件布局：- 确保元件之间的间距和方向，以便于焊接和维护。

- 避免元器件之间的干扰，尽量减少噪声。

6.热管理：- 为高功耗元件设计适当的散热器和散热路径。

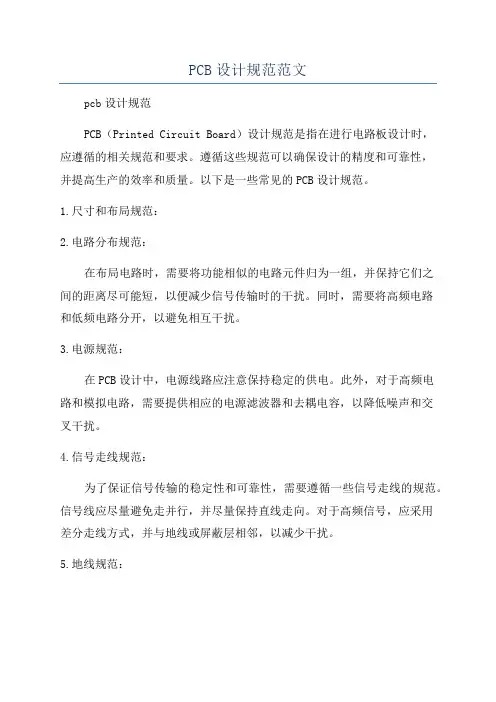

PCB设计规范范文pcb设计规范PCB（Printed Circuit Board）设计规范是指在进行电路板设计时，应遵循的相关规范和要求。

遵循这些规范可以确保设计的精度和可靠性，并提高生产的效率和质量。

以下是一些常见的PCB设计规范。

1.尺寸和布局规范：2.电路分布规范：在布局电路时，需要将功能相似的电路元件归为一组，并保持它们之间的距离尽可能短，以便减少信号传输时的干扰。

同时，需要将高频电路和低频电路分开，以避免相互干扰。

3.电源规范：在PCB设计中，电源线路应注意保持稳定的供电。

此外，对于高频电路和模拟电路，需要提供相应的电源滤波器和去耦电容，以降低噪声和交叉干扰。

4.信号走线规范：为了保证信号传输的稳定性和可靠性，需要遵循一些信号走线的规范。

信号线应尽量避免走并行，并尽量保持直线走向。

对于高频信号，应采用差分走线方式，并与地线或屏蔽层相邻，以减少干扰。

5.地线规范：地线在PCB设计中起到连接、屏蔽和引流的作用。

因此，需要确保地线宽度足够，且与信号线保持相邻，并尽量缩短长度。

在布局时，需要将地线划分为数个区域，以避免大面积的地线循环引起的回流问题。

6.散热规范：对于功耗较大的电路或存在散热问题的电路元件，需要考虑散热的设计。

可以通过增加散热片、散热器或增大散热面积来提高散热效果。

7.符号和标注规范：8.禁忌规范：在PCB设计过程中，需要遵循一些禁忌规范，以避免常见的错误。

例如，避免信号线和电源线重叠，避免不必要的直角走线，避免不合理的走线方式等。

总结：。

PCB电路板PCB布线设计规范
PCB布线设计是电路设计中非常重要的一环，直接影响到电路性能和稳定性。

因此，需要遵循一些规范来进行布线设计。

以下是一些常见的PCB布线设计规范：
1.信号与地线分离：将信号线和地线尽量分开布线，避免干扰。

信号线和地线在不同的电层上布线，可以减小互相之间的干扰。

2.短小直接：信号线尽量布线得短小直接，可以减小信号损耗和传输延迟。

3.避免过长的信号线：过长的信号线会引入较大的电感和电容，从而影响电路性能。

因此，应尽量避免信号线过长。

4.保持恒定的信号宽度：在布线过程中，应保持信号线的宽度尽量恒定，以确保信号的稳定性和一致性。

5.信号线间距适当：信号线之间的间距应适当，太过靠近容易引起串扰或互电感现象。

6.使用适当的层间切换：多层PCB布线时，可以使用层间切换来减小信号线之间的干扰。

但层间切换要尽量少用，以减少通过不同层间穿越的信号线。

7.地线设计：地线在PCB中起到了引导回路和屏蔽作用，因此地线设计很重要。

应保证地线的宽度足够，接地点要均匀分布，并尽量避免地线之间过于靠近。

8.电源线布线：电源线在布线时要尽量分离，以减小电源线对信号线
的干扰。

在布线过程中，应思考电源线和地线如何合理地布局，以避免干扰。

9.差分信号线：对于差分信号线，要保持其长度和布线路径尽量相等，以减小差分信号间的相位差。

10.避免尖锐的走线：布线时应避免尖锐的转角，可以使用45度角来
减小信号的反射和干扰。

以上是一些常见的PCB布线设计规范，但在具体的设计中还需要根据
实际情况和需求来进行调整。

PCB设计规范参考在进行PCB（Printed Circuit Board，印刷电路板）设计时，遵循一些规范和标准是非常重要的，这有助于确保设计的质量和可靠性。

以下是一些常见的PCB设计规范的参考，以及它们的重要性。

1.尺寸和形状规范：确定PCB的尺寸和形状是设计过程中的首要任务之一、这些规范在很大程度上取决于特定应用的要求。

PCB尺寸和形状的规范有助于确保PCB适应所需的物理空间，并与其他系统组件正确连接。

2.加工工艺规范：合适的PCB加工工艺对于确保PCB的质量和可靠性非常重要。

这些规范包括焊接、制板、压合等方面的要求。

使用符合标准的加工工艺，可以确保PCB在生产过程中不会出现问题，并且能够在长期使用中保持稳定性。

3.电气规范：电气规范指的是关于PCB电路和信号传输的规范。

例如，电源轨迹的宽度、信号差分对距离的要求等。

遵循电气规范可以确保电路的电气性能符合设计要求，并减少电磁干扰和其他信号问题的产生。

4.元件布局规范：正确的元件布局对于PCB性能和可靠性至关重要。

这包括确保元件之间足够的空间，以免相互干扰；布局良好的地平面和电源平面，以提供稳定的地和电源；元件的定位和安装方向等。

5.焊接规范：在PCB制造过程中进行焊接是非常重要的步骤。

合适的焊接规范可以确保焊接质量良好，并减少焊接缺陷的发生。

这包括选择合适的焊接工艺、检查焊接质量、确保焊点间距正确等。

6.外观规范：PCB的外观规范非常重要，特别是对于涉及外部观感的应用。

这包括PCB板表面的丝印、防焊等图案的规范，以及PCB边缘的处理等。

7.补偿规范：在高频电路设计中，必须考虑传输线的补偿。

补偿规范包括考虑传输线的长度和传输速度，以及设计合适的终端匹配电路，以确保信号传输的准确性和稳定性。

8. EMS（Electromagnetic Susceptibility，电磁干扰抗扰度）规范：在电子设备中，电磁干扰是一个常见的问题。

EMS规范涵盖了设计抑制电磁干扰的措施，包括良好的地平面设计、电源线滤波、添加抑制电容等。

PCB电路板PCB设计规范PCB（Printed Circuit Board）是电子产品中不可或缺的一部分，它承载着电子元器件并提供电气连接。

PCB设计规范对于确保电路板的质量、稳定性和可靠性至关重要。

下面是一个关于PCB设计规范的详细解释，包括外观设计、布线、元件布局、电气性能和机械功能等方面的要求。

1.外观设计PCB设计应具备良好的外观，包括平整度、色差、表面光滑度和印刷质量等方面。

外观设计也包括焊盘、孔和引脚的布局，它们应该在一定的限制范围内，以确保电路板结构的强度和稳定性。

2.材料选择在设计PCB时，应选择符合相关标准要求的材料。

如基板材料应具有良好的导电性能、绝缘性能和耐高温性能。

焊盘、引脚和连接器等材料应具有优良的导电性和耐腐蚀性能。

3.布线规范布线是PCB设计的核心部分之一、布线的合理性直接影响到电路性能的稳定性和可靠性。

在布线时，应尽量减少线路的交叉和重叠，并保持线路长度一致，以减小电路阻抗和时延差异，提高电路的稳定性和抗干扰能力。

4.元件布局元件布局对于电路的性能和散热效果有重要影响。

应遵循以下原则：-高频部分和低频部分的元器件应分开布局，以减少互相干扰。

-散热器和散热风扇应与高功率元器件相邻，以保证散热效果。

-元件布局应尽量简洁紧凑，以减小电阻和电容的影响。

5.电气性能电气性能是PCB设计的重点之一、电气性能包括电阻、电容、电感和传输特性等方面。

设计时应根据电路的特点，合理选择元器件的数值和布局。

6.机械性能PCB在工作过程中还要承受一定的机械应力。

因此，设计时应考虑以下因素：-PCB的尺寸和形状应适应所应用的设备。

-PCB的基板应具有足够的强度和刚度，以避免因外力导致的变形和损坏。

-PCB与固定装置之间的连接应可靠，并且适合于所需的拆卸和维修。

总之，PCB设计规范是确保电路板质量和性能的重要指南。

正确地遵守这些规范可以大大提高PCB的品质、稳定性和可靠性。

PCB板设计规范PCB板设计规范是指在进行PCB（Printed Circuit Board，印刷电路板）设计和制造过程中应遵循的标准和规范。

遵循这些规范可以提高PCB 板的质量、可靠性和性能。

以下是关于PCB板设计规范的一些重要指导原则：1.尺寸和布局规范：-PCB板的尺寸应符合实际使用要求，并遵循制造厂商的规定。

-高速电路和低速电路应尽可能分离布局，以减少干扰和串扰。

-元器件布局应考虑信号路径、热管理和机械支撑等因素。

-必要时应提供地孔或散热垫以提高散热效果。

2.元器件布局规范：-元器件应按照设计要求放置在相应的位置上，并尽量集中布局。

-不同类型的元器件（如模拟和数字电路）应分离布局，以减少相互干扰。

-元器件之间的连接应尽量短且直接，以减少信号传输的延迟和功率损耗。

-高功率元器件和高频元器件应与其他元器件分离，并采取必要的热管理和屏蔽措施。

3.信号完整性规范：-控制线、时钟线和高速信号线应尽可能短，且避免平行走线，以减少串扰和时钟抖动。

-高速信号线应采用阻抗匹配技术，以确保信号的正确传输和减少反射。

-高速差分信号线应保持恒定的差分阻抗，并采用差分匹配技术，以减少干扰和降低功耗。

4.电源和接地规范：-电源线和地线应尽可能粗，以降低电阻和电压降。

-电源和地线应尽量采用平面形式，以减少电磁干扰和提供良好的电源和接地路径。

-多层PCB板应设有专用层用于电源和接地，以提高板层的抗干扰能力和电源噪声的影响。

5.焊接规范：-设计带有相应的焊接垫和焊盘，以便于元器件的焊接和可靠连接。

-焊盘和焊接垫的尺寸应符合元器件和制造工艺的要求，并考虑到热膨胀和热应力等因素。

-导线和焊盘间的间距应符合焊接工艺的要求，以确保焊接质量和可靠性。

6.标记和文档规范：-PCB板应有清晰的标记，包括元器件名称、值和位置、网络名称等。

-为了提供必要的参考和维护，应有详细的PCB设计文档，包括原理图、布线图和尺寸图等。

总的来说，遵循PCB板设计规范可以提高PCB板的可靠性、性能和一致性，减少制造和调试过程中的问题和风险。

PCB线路板设计规范1.尺寸和形状：2.层次结构和层数：根据电路的复杂程度和信号传输要求，选择适当的层数和层次结构设计。

多层线路板可以提高信号的传输速度和抗干扰能力。

3.布局和走线：合理的布局和走线是确保线路板性能稳定和可靠的重要因素。

布局应考虑到信号传输的路径和距离，避免信号串扰和电流回环。

同时，还要合理安排元件的位置，方便组装和维修。

4.电源和地线分布：电源和地线的设计是PCB线路板中最关键和常见的问题。

电源线和地线应尽量短且粗，以降低线路的电阻和电感。

同时，应按照规定的顺序布置和连接电源和地线。

5.信号传输线的匹配和阻抗控制：对于高频信号或差分信号传输线，需要进行信号匹配和阻抗控制。

匹配和阻抗控制可以提高信号传输的质量和稳定性，减少信号的失真和干扰。

6.元件布局和封装选择：合理的元件布局可以减少线路板的面积和线路长度，提高线路板的稳定性和性能。

同时，要选择合适的元件封装，确保元件与线路板之间的连接可靠。

7.温度和热量控制：8.防静电保护：在PCB线路板设计中，要考虑到防静电的问题，以避免静电对元件和电路的损坏。

可以采用电路设计和元件封装等手段来进行防静电保护。

9.标志和标注：在PCB线路板上应标注清晰的标志和标注，以方便组装、维修和调试。

标志和标注应包括线路板的名称、版本号、日期等信息。

10.制造和测试可行性：在设计PCB线路板时，要考虑到制造和测试的可行性。

应选择合适的材料和制造工艺，以确保线路板的质量和可靠性。

同时，要设计适合的测试点和测试方法，方便对线路板进行测试和调试。

总之，PCB线路板设计规范是确保线路板性能和可靠性的基本要求。

根据具体的应用需求和制造工艺，可进一步完善并优化线路板设计规范。

PCB外形及拼板设计规范PCB外形及拼板设计规范对于PCB设计来说非常重要，它决定了电路板的形状和组件的摆放位置。

在设计过程中，必须遵循一系列的规范和标准，以确保电路板的质量和可靠性。

以下是PCB外形及拼板设计规范的一些重要方面。

1.PCB外形尺寸：PCB外形应根据所需的装配和使用环境进行设计。

在确定外形尺寸时，需要考虑电路板的固定方式和与其他组件的连接方式。

尺寸通常使用毫米或英寸作为单位，并应明确标注在PCB图纸上。

2.边缘修整：PCB的边缘通常需要进行修整，以确保电路板的平整度和美观度。

修整方式可以是直线型、圆弧型或其他特定形状，但必须考虑到边缘修整过程对电路板的影响。

3.安装孔：在PCB边缘的适当位置应设置安装孔，用于固定电路板。

安装孔的形状和数量应根据具体需求进行设计，并且与所需固定方式相匹配。

4.边缘保护：为了保护电路板免受环境的损坏，可以在PCB边缘添加边缘保护层。

这可以是无铅焊料、覆盖层或其他材料。

边缘保护层的设计应确保其性能和稳定性。

5.禁止区域：在PCB设计过程中，需要确定禁止区域，即不允许放置组件或走线的区域。

这些区域通常是特定的电路、连接器或机械部件占据的区域。

禁止区域可以在PCB图纸上用标记或颜色进行明确表示。

6.元器件布局：在进行拼板设计时，需要根据电路图和元器件的特性合理布局各个组件。

布局应考虑清晰的信号链路、最短的信号路径、避免干扰和良好的散热等因素。

同时，对于高频、高压和高功耗的元器件，还需要考虑合适的间距和隔离措施。

7.极性标识：在PCB设计过程中，需要正确标识元器件的极性，以免安装错误或连接错误。

极性标识可以通过文字、符号或颜色进行表示，并应明确标注在PCB图纸上。

8.过孔布局：在设计PCB时，还需要合理布局过孔，以确保电路板的结构强度和连接可靠性。

过孔布局应考虑到特定元器件的要求，避免与其他走线或元器件冲突。

总之，PCB外形及拼板设计规范是确保电路板质量和可靠性的基础。

pcb设计规范PCB设计规范是指在进行PCB（印刷电路板）设计时需要遵守的一系列规范和要求。

它是为了确保PCB设计能够满足电路功能、可靠性、性能和制造要求而制定的一套准则。

下面是一个包括以下几个方面的PCB设计规范的简要介绍：布局规范、连接规范、尺寸规范、排线规范、屏蔽规范、引脚规范、焊盘规范、维护规范、供电规范、阻抗控制规范、信号完整性规范和电磁兼容规范等。

一、布局规范：1. 分区：将电路分成不同区域，例如：模拟区和数字区，以保证信号隔离和降低干扰。

2. 元件间距：为了防止短路和易于维修，元件之间应有足够的间距。

3. 元件定位：同一类元件应按一定方向或排列位置的顺序来布置，方便组装和维护。

4. 散热：大功率元件应注意散热，通过散热铺铜、散热片等方式来确保元件正常工作。

二、连接规范：1. 自上而下：信号在PCB板上的走向应该尽量遵循由上到下的原则，使得PCB板的布线更加整洁、直观。

2. 避开高频：要尽量避免高频信号和低频信号之间的相互干扰，可以使用屏蔽或扩大引脚间的距离来降低干扰。

3. 引脚的选择：应该根据现有的条件优先选择靠近与所连接元件引脚的导线，减少有钟信号线的影响。

三、尺寸规范：1. PCB板的大小：要注意PCB板的大小与所在设备的大小相匹配，确保PCB板可以适应所在设备中的空间限制。

2. 引脚排列的紧凑性：要选择适当的引脚封装，使得PCB板的线路布线更加紧凑，减小占用空间。

四、排线规范：1. 频率分离：要分离高频和低频信号，以减少信号之间的干扰。

2. 避免平行：尽量避免平行排线，以减少互相之间的串扰。

3. 差分信号的布线：对差分信号进行特殊配置，使两个信号线的长度、宽度和间距保持一致，以减少干扰。

五、屏蔽规范：1. 地平面：在PCB板的一层铜皮上进行足够的地线平面，以减少地线的串扰。

2. 分离高频和低频信号：在高频和低频信号之间设置屏蔽层，以降低互相之间的干扰。

六、引脚规范：1. 引脚类型：根据元件的类型和功能，选择适当的引脚类型，例如标准引脚、表面贴装引脚或插针引脚等。

印制电路板（PCB）设计规范Ⅰ. 术语1..1 PCB（Print circuit Board)：印刷电路板。

1..2 原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。

1..3 网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含元器件封装、网络列表和属性定义等组成部分。

1..4 布局：PCB设计过程中，按照设计要求，把元器件放置到板上的过程。

1..5仿真：在器件的IBIS MODEL或SPICE MODEL支持下，利用EDA设计工具对PCB的布局、布线效果进行仿真分析，从而在单板的物理实现之前发现设计中存在的EMC问题、时序问题和信号完整性问题，并找出适当的解决方案。

II. 目的A. 本规范规定了PCB设计的流程和设计原则，主要目的是为PCB设计者提供必须遵循的规则和约定。

B. 提高PCB设计质量和设计效率。

提高PCB的可生产性、可测试、可维护性。

III. 设计任务受理1. 仔细审读原理图，理解电路的工作条件。

如模拟电路的工作频率，数字电路的工作速度等与布线要求相关的要素。

理解电路的基本功能、在系统中的作用等相关问题。

2. 在与原理图设计者充分交流的基础上，确认板上的关键网络，如电源、时钟、高速总线等，了解其布线要求。

理解板上的高速器件及其布线要求。

3. 根据《硬件原理图设计规范》的要求，对原理图进行规范性审查。

4. 对于原理图中不符合硬件原理图设计规范的地方，要明确指出，并积极协助原理图设计者进行修改。

5. 在与原理图设计者交流的基础上制定出PCB设计计划，计划要包含设计过程中原理图输入、布局完成、布线完成、信号完整性分析、光绘完成等关键检查点的时间要求。

6. 必要时，设计计划应征得上级主管的批准。

IV. 设计过程A. 创建网络表1. 网络表是原理图与PCB的接口文件，PCB设计人员应根据所用的原理图和PCB设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。
