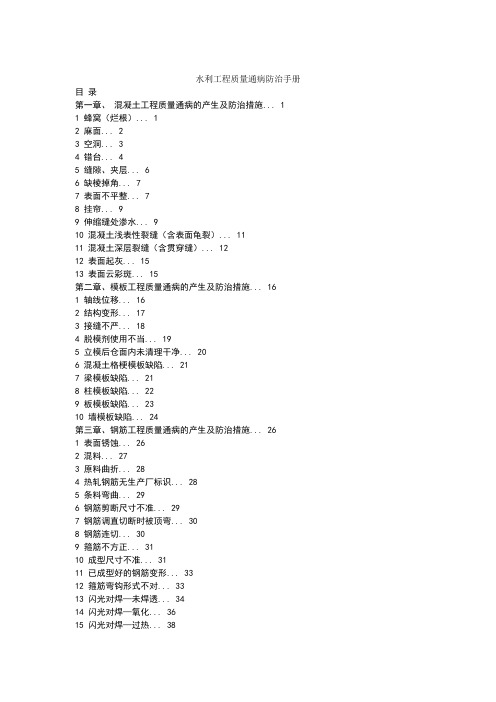

水利工程质量通病防治手册目录第一章、混凝土工程质量通病的产生及防治措施 (1)1蜂窝（烂根） (1)2麻面 (2)3空洞 (3)4错台 (4)5缝隙、夹层 (5)6缺棱掉角 (6)7表面不平整 (6)8挂帘 (8)9伸缩缝处渗水 (8)10混凝土浅表性裂缝（含表面龟裂） (10)11混凝土深层裂缝（含贯穿缝） (11)12表面起灰 (13)13表面云彩斑 (13)第二章、模板工程质量通病的产生及防治措施 (14)1轴线位移 (14)2结构变形 (15)3接缝不严 (16)4脱模剂使用不当 (17)5立模后仓面内未清理干净 (18)6混凝土格梗模板缺陷 (18)7梁模板缺陷 (19)8柱模板缺陷 (20)9板模板缺陷 (21)第三章、钢筋工程质量通病的产生及防治措施 (23)1表面锈蚀 (23)2混料 (24)3原料曲折 (24)4热轧钢筋无生产厂标识 (25)5条料弯曲 (26)6钢筋剪断尺寸不准 (26)7钢筋调直切断时被顶弯 (27)8钢筋连切 (27)9箍筋不方正 (28)10成型尺寸不准 (28)11已成型好的钢筋变形 (29)12箍筋弯钩形式不对 (30)13闪光对焊—未焊透 (31)14闪光对焊—氧化 (32)15闪光对焊—过热 (34)16闪光对焊—脆断 (35)17闪光对焊—烧伤 (36)18闪光对焊—塑性不良 (37)19闪光对焊—接头弯折或偏心 (38)20电弧焊—尺寸偏差 (39)21电弧焊—焊缝成型不良 (39)22电弧焊—焊瘤 (40)23电弧焊—咬边 (40)24电弧焊—电弧烧伤钢筋表面 (41)25电弧焊—弧坑过大 (42)27电弧焊—裂纹 (43)28电弧焊—未焊透 (44)29电弧焊—夹渣 (45)30电弧焊—气孔 (46)31骨架外形尺寸不准 (46)32绑扎网片斜扭 (47)33钢筋的混凝土保护层不准 (48)34钢筋间距不准 (49)35骨架吊装变形 (49)36同一连接区段内接头过多 (50)37钢筋遗漏 (51)38绑扎接点松扣及扎丝头向外 (52)第四章、桩基础工程质量通病的产生及防治措施 (52)1水泥搅拌桩—搅拌体不均匀 (53)2水泥搅拌桩—喷浆不正常 (54)3水泥搅拌桩—抱钻、冒浆 (54)4水泥搅拌桩—桩顶强度低 (55)5钻孔灌注桩—坍孔 (56)6钻孔灌注桩—钻孔漏浆 (57)7钻孔灌注桩—钻孔偏位（倾斜） (57)8钻孔灌注桩—缩孔 (58)9钻孔灌注桩—钢筋笼偏位、变形、上浮 (59)10钻孔灌注桩—吊脚桩 (60)11钻孔灌注桩—断桩 (60)12预应力管桩—桩身断裂 (62)13预应力管桩—桩顶碎裂 (63)14预应力管桩—沉桩达不到设计要求 (65)15预应力管桩—桩顶位移 (66)16预应力管桩—桩身倾斜 (67)17预应力管桩—接桩处松脱开裂 (68)18预应力管桩—接长桩脱桩 (69)第五章、土方工程质量通病的产生及防治措施 (70)1填方出现弹簧土 (70)2填土压实度达不到要求 (71)3冲沟 (72)4落水洞、土洞 (73)5挖方边坡塌方 (74)6边坡超挖 (75)7边坡滑坡 (76)8基坑（槽）泡水 (78)9基土扰动 (79)10基坑（槽）开挖遇流砂 (80)11填方基底处理不当 (81)12墙后回填土不密实 (83)主要参考文献 (83)第一章、混凝土工程质量通病的产生及防治措施1蜂窝（烂根）1.1 表现形式混凝土结构局部出现酥松、砂浆少、石子多、石子之间形成空隙，类似蜂窝状的窟窿（深度一般未见钢筋）；位于墩墙底部与底板接触处的蜂窝通常称之为“烂根”。
水利工程质量通病防治手册目录第一章、混凝土工程质量通病的产生及防治措施 (1)1 蜂窝（烂根） (1)2 麻面 (2)3 空洞 (3)4 错台 (4)5 缝隙、夹层 (6)6 缺棱掉角 (7)7 表面不平整 (7)8 挂帘 (9)9 伸缩缝处渗水 (9)10 混凝土浅表性裂缝（含表面龟裂） (11)11 混凝土深层裂缝（含贯穿缝） (12)12 表面起灰 (15)13 表面云彩斑 (15)第二章、模板工程质量通病的产生及防治措施 (16)1 轴线位移 (16)2 结构变形 (17)3 接缝不严 (18)4 脱模剂使用不当 (19)5 立模后仓面内未清理干净 (20)6 混凝土格梗模板缺陷 (21)7 梁模板缺陷 (21)8 柱模板缺陷 (22)9 板模板缺陷 (23)10 墙模板缺陷 (24)第三章、钢筋工程质量通病的产生及防治措施 (26)1 表面锈蚀 (26)2 混料 (27)3 原料曲折 (28)4 热轧钢筋无生产厂标识 (28)5 条料弯曲 (29)6 钢筋剪断尺寸不准 (29)7 钢筋调直切断时被顶弯 (30)8 钢筋连切 (30)9 箍筋不方正 (31)10 成型尺寸不准 (31)11 已成型好的钢筋变形 (33)12 箍筋弯钩形式不对 (33)13 闪光对焊—未焊透 (34)14 闪光对焊—氧化 (36)15 闪光对焊—过热 (38)16 闪光对焊—脆断 (39)17 闪光对焊—烧伤 (41)18 闪光对焊—塑性不良 (42)19 闪光对焊—接头弯折或偏心 (43)20 电弧焊—尺寸偏差 (44)21 电弧焊—焊缝成型不良 (44)22 电弧焊—焊瘤 (45)23 电弧焊—咬边 (45)24 电弧焊—电弧烧伤钢筋表面 (46)25 电弧焊—弧坑过大 (47)26 电弧焊—脆断 (47)27 电弧焊—裂纹 (48)28 电弧焊—未焊透 (49)29 电弧焊—夹渣 (50)30 电弧焊—气孔 (51)31 骨架外形尺寸不准 (52)32 绑扎网片斜扭 (52)33 钢筋的混凝土保护层不准 (53)34 钢筋间距不准 (54)35 骨架吊装变形 (55)36 同一连接区段内接头过多 (55)37 钢筋遗漏 (57)38 绑扎接点松扣及扎丝头向外 (57)第四章、桩基础工程质量通病的产生及防治措施 (58)1 水泥搅拌桩—搅拌体不均匀 (58)2 水泥搅拌桩—喷浆不正常 (59)3 水泥搅拌桩—抱钻、冒浆 (60)4 水泥搅拌桩—桩顶强度低 (61)5 钻孔灌注桩—坍孔 (61)6 钻孔灌注桩—钻孔漏浆 (63)7 钻孔灌注桩—钻孔偏位（倾斜） (63)8 钻孔灌注桩—缩孔 (64)9 钻孔灌注桩—钢筋笼偏位、变形、上浮 (65)10 钻孔灌注桩—吊脚桩 (66)11 钻孔灌注桩—断桩 (67)12 预应力管桩—桩身断裂 (68)13 预应力管桩—桩顶碎裂 (70)14 预应力管桩—沉桩达不到设计要求 (72)15 预应力管桩—桩顶位移 (74)16 预应力管桩—桩身倾斜 (75)17 预应力管桩—接桩处松脱开裂 (76)18 预应力管桩—接长桩脱桩 (77)第五章、土方工程质量通病的产生及防治措施 (78)1 填方出现弹簧土 (78)2 填土压实度达不到要求 (79)3 冲沟 (81)4 落水洞、土洞 (81)5 挖方边坡塌方 (82)6 边坡超挖 (84)7 边坡滑坡 (85)8 基坑（槽）泡水 (87)9 基土扰动 (89)10 基坑（槽）开挖遇流砂 (90)11 填方基底处理不当 (92)12 墙后回填土不密实 (93)主要参考文献 (94)第一章、混凝土工程质量通病的产生及防治措施1蜂窝（烂根）表现形式混凝土结构局部出现酥松、砂浆少、石子多、石子之间形成空隙，类似蜂窝状的窟窿（深度一般未见钢筋）；位于墩墙底部与底板接触处的蜂窝通常称之为“烂根”。

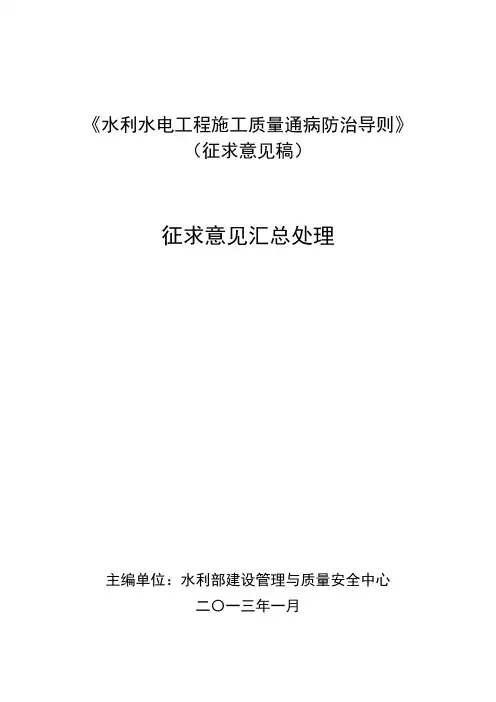

《水利水电工程施工质量通病防治导则》（征求意见稿）征求意见汇总处理主编单位：水利部建设管理与质量安全中心二〇一三年一月一、征求意见总体反馈情况1、本技术标准“征求意见稿”概况2012年9月中旬，编制组完成《水利水电工程施工质量通病防治导则》（征求意见稿）。
该“征求意见稿”共分14章，228条款。
本标准中的施工质量通病，按工程施工技术类型的不同，划分为岩石明挖、地下洞室开挖、地基加固、灌浆、混凝土、土石方填筑、金属结构制作与安装、机电设备安装等13类，共计222种质量通病。
即：岩石明挖工程，10种通病；地下洞室开挖工程，7种通病；锚喷支护工程，14种通病；地基加固工程，20种通病；防渗与排水工程，27种通病；灌浆工程，25种通病；混凝土工程，30种通病；土石方填筑工程，12种通病；砌体及护脚、护岸工程，18种通病；疏浚工程，4种通病；金属结构制作与安装工程，9种通病；机电设备安装工程，15种通病；安全监测系统安装调试与与施工期监测工程，31种通病。
2、征求意见总体情况2012年9月13日，水利部办公厅印发“办建管函〔2012〕682号函”文件，就本技术标准“征求意见稿”开始征求意见，并于2012年10月底截止。
2012年11月中旬，编制组完成对相应“反馈意见和建议”的汇总工作。
本次征求意见，实际收到反馈类文件和信息共计33份，反馈意见和建议538项，主要集中在第四章锚喷支护、第五章地基加固、第六章防渗与排水、第八章混凝土、第十三章机电设备安装等章节，其中第五章、第八和第十三章的意见和建议最多（见表1）。
表1 反馈意见汇总概况二、主要修改情况说明1、标准“征求意见稿”修改过程2012年11月25日-28日，先召开了专家研讨工作会议。
会上，对538项“反馈意见和建议”进行了分析和研讨，并针对每条“反馈意见”提出处理方案。
对“反馈意见和建议（538项）”的处理，分为“采纳或者部分采纳”和“未采纳”两类，其中，部分采纳和采纳的为486项，未采纳的为52项（见表1），采纳率为90.3%。
水利工程质量通病防治手册目录第一章、混凝土工程质量通病的产生及防治措施1 蜂窝（烂根）2 麻面3 空洞4 错台5 缝隙、夹层6 缺棱掉角7 表面不平整8 挂帘9 伸缩缝处渗水10 混凝土浅表性裂缝（含表面龟裂）11 混凝土深层裂缝（含贯穿缝）12 表面起灰13 表面云彩斑第二章、模板工程质量通病的产生及防治措施1 轴线位移2 结构变形3 接缝不严4 脱模剂使用不当5 立模后仓面内未清理干净6 混凝土格梗模板缺陷7 梁模板缺陷8 柱模板缺陷9 板模板缺陷10 墙模板缺陷第三章、钢筋工程质量通病的产生及防治措施1 表面锈蚀2 混料3 原料曲折4 热轧钢筋无生产厂标识5 条料弯曲6 钢筋剪断尺寸不准7 钢筋调直切断时被顶弯8 钢筋连切9 箍筋不方正10 成型尺寸不准11 已成型好的钢筋变形12 箍筋弯钩形式不对13 闪光对焊—未焊透14 闪光对焊—氧化15 闪光对焊—过热16 闪光对焊—脆断17 闪光对焊—烧伤18 闪光对焊—塑性不良19 闪光对焊—接头弯折或偏心20 电弧焊—尺寸偏差21 电弧焊—焊缝成型不良22 电弧焊—焊瘤23 电弧焊—咬边24 电弧焊—电弧烧伤钢筋表面25 电弧焊—弧坑过大26 电弧焊—脆断27 电弧焊—裂纹28 电弧焊—未焊透29 电弧焊—夹渣30 电弧焊—气孔31 骨架外形尺寸不准32 绑扎网片斜扭33 钢筋的混凝土保护层不准34 钢筋间距不准35 骨架吊装变形36 同一连接区段内接头过多37 钢筋遗漏38 绑扎接点松扣及扎丝头向外第四章、桩基础工程质量通病的产生及防治措施1 水泥搅拌桩—搅拌体不均匀2 水泥搅拌桩—喷浆不正常3 水泥搅拌桩—抱钻、冒浆4 水泥搅拌桩—桩顶强度低5 钻孔灌注桩—坍孔6 钻孔灌注桩—钻孔漏浆7 钻孔灌注桩—钻孔偏位（倾斜）8 钻孔灌注桩—缩孔9 钻孔灌注桩—钢筋笼偏位、变形、上浮10 钻孔灌注桩—吊脚桩11 钻孔灌注桩—断桩12 预应力管桩—桩身断裂13 预应力管桩—桩顶碎裂14 预应力管桩—沉桩达不到设计要求15 预应力管桩—桩顶位移16 预应力管桩—桩身倾斜17 预应力管桩—接桩处松脱开裂18 预应力管桩—接长桩脱桩第五章、土方工程质量通病的产生及防治措施1 填方出现弹簧土2 填土压实度达不到要求3 冲沟4 落水洞、土洞5 挖方边坡塌方6 边坡超挖7 边坡滑坡8 基坑（槽）泡水9 基土扰动10 基坑（槽）开挖遇流砂11 填方基底处理不当12 墙后回填土不密实第一章、混凝土工程质量通病的产生及防治措施1、蜂窝（烂根）1.1 表现形式混凝土结构局部出现酥松、砂浆少、石子多、石子之间形成空隙，类似蜂窝状的窟窿（深度一般未见钢筋）；位于墩墙底部与底板接触处的蜂窝通常称之为“烂根”。
1 总则
1.0.1 为防范和处理水利水电工程施工质量通病，减少水利水电工程施工质量通病的发生，提高水利水电工程施工质量，制定本导则。
1.0.2 本导则适用于各类水利水电工程施工中出现质量通病的防治。
1.0.3 本导则按工程施工技术类型，将质量通病进行如下分类：（1）岩土明挖；
（2）地下洞室开挖；
（3）锚喷支护；
（4）地基加固（略）；
（5）防渗与排水（略）；
（6）灌浆；
（7）混凝土；
（8）土石方填筑；
1
（9）砌体及护脚、护岸；
（10）疏浚（略）；
（11）金属结构制作及安装；
（12）机电设备安装；
（13）安全监测系统安装调试与施工期监测（略）。
1.0.4 本导则所述质量通病，主要为水利水电工程建设过程中易发生、且较为普遍的实体施工质量通病。
水利水电工程施工中出现质量通病时，应认真记录质量通病的性状，查明原因，定期进行统计分析并及时处理。
1.0.5 对水利水电工程施工中出现的质量通病已经导致质量事故和重大质量隐患的，其处理程序和方法应符合国家现行有关规定。
1.0.6 水利水电工程施工质量问题的处理，除应执行本标准外，尚应执行国家现行相关标准的规定。
2。

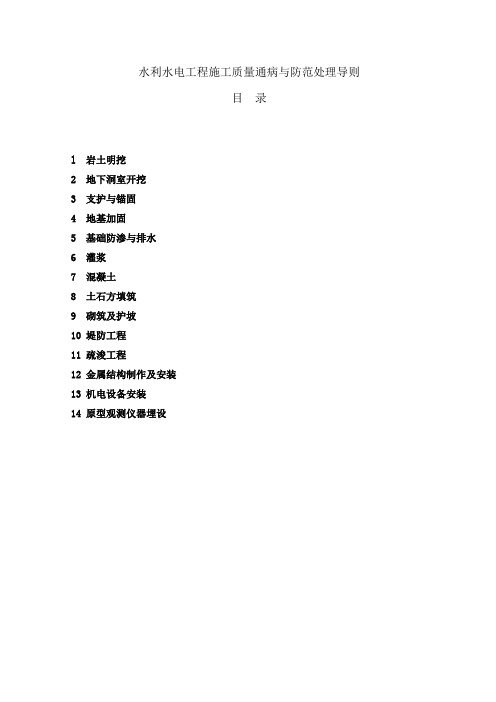

水利水电工程施工质量通病与防范处理导则目录l 岩土明挖2 地下洞室开挖3 支护与锚固4 地基加固5 基础防渗与排水6 灌浆7 混凝土8 土石方填筑9 砌筑及护坡10 堤防工程11 疏浚工程12 金属结构制作及安装13 机电设备安装14 原型观测仪器埋设l 岩土明挖工程1.1 边坡开挖1.1.1 违反边坡开挖程序的质量通病。
边坡开挖前，施工单位未按照施工文件的要求编制施工组织设计文件并得到监理工程师的批准，就开始施工；或施工中不遵守已批准的施工组织设计文件；1.1.2 预裂爆破效果差。
①预裂缝未贯通，岩石表面裂缝不明显；预裂缝隙过大，造成永久边坡岩体震动破坏；②边坡岩石壁画不平整度大，壁面有明显爆破裂隙；③边坡半边孔分布不均匀，半孔率低。
1.1.3 爆破造成边坡岩体破坏。
预裂爆破清除石碴后，在岩壁上留下明显的爆破裂隙或没能形成预裂面。
1.1.4 爆破岩石块度大。
岩体被实施爆破后，岩石块度大，影响到装载设备生产效率；爆破石料作为回填使用时，影响到回填料级配曲线。
1.1.5 边坡崩塌或滑坡。
开挖形成的边坡发生局部崩塌或边坡产生滑移，对工程安全构成严重威胁，往往形成质量事故。
1.2 岩基明挖1.2.1 爆破造成基础岩体破坏。
爆破后在岩体表面可以明显看出爆破裂隙或裂纹，致使基岩承载能力降低。
1.2.2 保护层开挖不符合要求。
预留保护层厚度不足：岩石建基面存在爆破裂隙或爆破痕迹，基础面起伏差较大。
1.2.3 坑槽开挖断面不规整。
坑槽断面不规整，几何尺寸相差较大。
1.3 土基明挖1.3.1 基坑泡水。
土基开挖时伴随开挖高程的下降，基坑作业面积聚了地表水。
1.3.2 边坡塌方。
土方基坑开挖时或开挖完成后，边坡的局部或整体发生失稳现象，产生了塌方或滑动。
1.3.3 基坑降排水降深不够或降不下去。
基坑排水系统投入运行到一定时期之后，地下水面曲线高程不再随运行时间的增加而下降。
2 地下洞室开挖工程2.1 钻爆法开挖2.1.1 洞室开挖超、欠挖严重。
水利水电工程施工设计质量通病防治导则
1.引言
本文档旨在对水利水电工程施工设计质量常见问题进行分析和防治措施提出建议，以帮助相关人员在施工设计过程中提高质量和效率。
2.常见问题及防治措施
2.1 设计不合理
常见问题：
- 设计方案缺乏创新性，导致工程效果不理想。
- 设计细节不完善，存在漏洞和风险。
防治措施：
- 鼓励设计人员在设计过程中注重创新，提出可行且高效的设计方案。
- 强化设计评审环节，确保设计细节完善，风险可控。
2.2 材料选择不当
常见问题：
- 选择质量不达标的材料，影响工程的使用寿命和安全性。
防治措施：
- 加强对材料质量的把关，选择符合标准要求的优质材料。
- 定期对材料进行抽检，确保其质量符合要求。
2.3 工艺缺陷
常见问题：
- 工艺操作规范不清晰，导致施工质量不稳定。
- 施工人员技术水平不高，影响施工效率和质量。
防治措施：
- 制定详细的工艺操作规范，确保施工过程中每个环节的质量
控制。
- 加强对施工人员的培训和考核，提高其技术水平和专业素养。
2.4 监理不到位
常见问题：
- 监理人员对施工设计质量的监管不力。
防治措施：
- 定期组织监理人员进行培训，提高其监管水平和专业素养。
- 加强对监理工作的考核，确保其工作到位。
3.总结
通过本文档的指导，相关人员可以更好地理解和解决水利水电工程施工设计质量中的常见问题，提高工程质量和效率，减少质量问题的发生。
同时，还需要不断总结和完善相关经验，以不断提升水利水电工程施工设计质量的水平。
水利工程质量通病防治手册目录第一章、混凝土工程质量通病的产生及防治措施 (1)1 蜂窝（烂根） (1)2 麻面 (2)3 空洞 (3)4 错台 (4)5 缝隙、夹层 (6)6 缺棱掉角 (7)7 表面不平整 (7)8 挂帘 (9)9 伸缩缝处渗水 (9)10 混凝土浅表性裂缝（含表面龟裂） (11)11 混凝土深层裂缝（含贯穿缝） (12)12 表面起灰 (15)13 表面云彩斑 (15)第二章、模板工程质量通病的产生及防治措施 (16)1 轴线位移 (16)2 结构变形 (17)3 接缝不严 (18)4 脱模剂使用不当 (19)5 立模后仓面内未清理干净 (20)6 混凝土格梗模板缺陷 (21)7 梁模板缺陷 (21)8 柱模板缺陷 (22)9 板模板缺陷 (23)10 墙模板缺陷 (24)第三章、钢筋工程质量通病的产生及防治措施 (26)1 表面锈蚀 (26)2 混料 (27)3 原料曲折 (28)4 热轧钢筋无生产厂标识 (28)5 条料弯曲 (29)6 钢筋剪断尺寸不准 (29)7 钢筋调直切断时被顶弯 (30)8 钢筋连切 (30)9 箍筋不方正 (31)10 成型尺寸不准 (31)11 已成型好的钢筋变形 (33)12 箍筋弯钩形式不对 (33)13 闪光对焊—未焊透 (34)14 闪光对焊—氧化 (36)15 闪光对焊—过热 (38)16 闪光对焊—脆断 (39)17 闪光对焊—烧伤 (41)18 闪光对焊—塑性不良 (42)19 闪光对焊—接头弯折或偏心 (43)20 电弧焊—尺寸偏差 (44)21 电弧焊—焊缝成型不良 (44)22 电弧焊—焊瘤 (45)23 电弧焊—咬边 (45)24 电弧焊—电弧烧伤钢筋表面 (46)25 电弧焊—弧坑过大 (47)26 电弧焊—脆断 (47)27 电弧焊—裂纹 (48)28 电弧焊—未焊透 (49)29 电弧焊—夹渣 (50)30 电弧焊—气孔 (51)31 骨架外形尺寸不准 (52)32 绑扎网片斜扭 (52)33 钢筋的混凝土保护层不准 (53)34 钢筋间距不准 (54)35 骨架吊装变形 (55)36 同一连接区段内接头过多 (55)37 钢筋遗漏 (57)38 绑扎接点松扣及扎丝头向外 (57)第四章、桩基础工程质量通病的产生及防治措施 (58)1 水泥搅拌桩—搅拌体不均匀 (58)2 水泥搅拌桩—喷浆不正常 (59)3 水泥搅拌桩—抱钻、冒浆 (60)4 水泥搅拌桩—桩顶强度低 (61)5 钻孔灌注桩—坍孔 (61)6 钻孔灌注桩—钻孔漏浆 (63)7 钻孔灌注桩—钻孔偏位（倾斜） (63)8 钻孔灌注桩—缩孔 (64)9 钻孔灌注桩—钢筋笼偏位、变形、上浮 (65)10 钻孔灌注桩—吊脚桩 (66)11 钻孔灌注桩—断桩 (67)12 预应力管桩—桩身断裂 (68)13 预应力管桩—桩顶碎裂 (70)14 预应力管桩—沉桩达不到设计要求 (72)15 预应力管桩—桩顶位移 (74)16 预应力管桩—桩身倾斜 (75)17 预应力管桩—接桩处松脱开裂 (76)18 预应力管桩—接长桩脱桩 (77)第五章、土方工程质量通病的产生及防治措施 (78)1 填方出现弹簧土 (78)2 填土压实度达不到要求 (79)3 冲沟 (81)4 落水洞、土洞 (81)5 挖方边坡塌方 (82)6 边坡超挖 (84)7 边坡滑坡 (85)8 基坑（槽）泡水 (87)9 基土扰动 (89)10 基坑（槽）开挖遇流砂 (90)11 填方基底处理不当 (92)12 墙后回填土不密实 (93)主要参考文献 (94)第一章、混凝土工程质量通病的产生及防治措施1蜂窝（烂根）表现形式混凝土结构局部出现酥松、砂浆少、石子多、石子之间形成空隙，类似蜂窝状的窟窿（深度一般未见钢筋）；位于墩墙底部与底板接触处的蜂窝通常称之为“烂根”。
水利工程质量通病防治手册目录第一章、混凝土工程质量通病的产生及防治措施.。
11 蜂窝(烂根）.。
12 麻面。
.。
23 空洞 (3)4 错台.。
45 缝隙、夹层。
.. 66 缺棱掉角。
.。
77 表面不平整。
. 78 挂帘。
99 伸缩缝处渗水..。
910 混凝土浅表性裂缝(含表面龟裂）。
.. 1111 混凝土深层裂缝（含贯穿缝）。
.。
1212 表面起灰。
1513 表面云彩斑。
15第二章、模板工程质量通病的产生及防治措施。
.. 161 轴线位移。
.. 162 结构变形。
.。
173 接缝不严..。
184 脱模剂使用不当。
.. 195 立模后仓面内未清理干净。
.。
206 混凝土格梗模板缺陷。
.. 217 梁模板缺陷。
. 218 柱模板缺陷。
229 板模板缺陷.。
2310 墙模板缺陷。
.. 24第三章、钢筋工程质量通病的产生及防治措施。
. 261 表面锈蚀 (26)2 混料..。
273 原料曲折.。
284 热轧钢筋无生产厂标识。
. 285 条料弯曲..。
296 钢筋剪断尺寸不准..。
297 钢筋调直切断时被顶弯..。
308 钢筋连切。
.. 309 箍筋不方正。
.。
3110 成型尺寸不准 (31)11 已成型好的钢筋变形.。
. 3312 箍筋弯钩形式不对..。
3313 闪光对焊-未焊透。
3414 闪光对焊-氧化。
.。
3615 闪光对焊-过热.。
. 3816 闪光对焊-脆断。
. 3917 闪光对焊—烧伤.。
. 4118 闪光对焊-塑性不良.。
. 4219 闪光对焊-接头弯折或偏心。
.。
4320 电弧焊-尺寸偏差 (44)21 电弧焊-焊缝成型不良.。
. 4422 电弧焊—焊瘤。
. 4523 电弧焊-咬边。
.。
4524 电弧焊—电弧烧伤钢筋表面.。
. 4625 电弧焊—弧坑过大.。
4726 电弧焊—脆断 (47)27 电弧焊—裂纹。
. 4828 电弧焊—未焊透.。
. 4929 电弧焊—夹渣 (50)30 电弧焊—气孔。
水利水电工程施工技术质量通病防治导则1. 前言该文档旨在为水利水电工程施工人员提供一份通病防治导则，以确保施工技术质量的提高。
通过正确的施工操作和有效的质量控制措施，可以减少常见问题和错误，并提高工程的可靠性和持久性。
2. 施工技术质量通病及防治方法2.1 混凝土浇筑质量不达标- 原因：不合理的配合比、不严格的浇筑工艺等- 防治方法：确保合理的配合比、严格按照规范要求进行浇筑操作、加强浇筑质量检查和记录。
2.2 土方开挖不规范- 原因：开挖深度不符合设计要求、开挖面不平整等- 防治方法：严格按照设计要求进行土方开挖、及时修正不规范的施工操作、做好土方开挖的质量检查。
2.3 施工图纸理解不准确- 原因：施工人员对图纸内容理解有误、不仔细审查施工图等- 防治方法：施工前进行图纸技术交底、加强对施工图的审查和确认、及时向设计单位反馈问题并沟通解决。
2.4 施工机械设备故障频发- 原因：设备维护保养不当、操作人员技术不过关等- 防治方法：加强设备维护保养工作、加强操作人员培训和技术能力提升。
2.5 安全措施不到位- 原因：施工人员对安全意识不强、安全操作规程不符合要求等- 防治方法：加强安全教育培训、确保施工人员严格按照相关安全规程进行作业、加强安全监督和检查。
2.6 工程质量隐患发现较晚- 原因：施工过程中质量检查不到位、监理单位监督不力等- 防治方法：加强施工过程中的质量检查和记录、监理单位加强工地巡查和监督。
3. 总结通过遵守该导则中提出的防治方法，施工人员应能有效控制水利水电工程施工技术质量通病，并提高施工质量和工程可靠性。
即使每个工程都有独特的挑战，但在施工过程中始终遵循标准操作和质量控制是确保成功的关键。
一、开挖共分三章，即岩土明挖和地下洞室开挖。
其质量通病共列16条，质量通病有共性，主要通病为：爆破效果差，起伏差超标，表层岩体松动，进而造成岩体失稳，产生滑坡、倾倒等事故。
（一）起伏差超标，爆破效果差目前开挖施工中不做控制，随意性大，开挖轮廓不符合设计要求十分普遍。
为防止此类通病，要特别注意以下几点：1.进行爆破试验《水工建筑物地下开挖工程施工规范》（SL378－2007）第613条《水工建筑物岩石基础开挖工程施工技术规范》（SL47－94）3.2.1条，DL/T5389-2007第8.6.3条，均规定在爆破开挖前进行爆破试验。
2.进行爆破设计SL47－94第3.3.1条规定“钻孔爆破施工前，施工单位应进行爆破设计并报主管部门”、“钻孔爆破施工，应按爆破设计要求进行”。
DL/T5389-2007第8.2.1条规定“应根据设计图纸、地质情况、爆破器材性能及施工机械等条件进行钻爆设计”，并绘制爆破图；SL378-2007第6.1.4条也有类似规定。
3.施工过程中，应及时进行爆破参数调整SL378-2007第6.1.5条规定“地下洞室开挖过程中，应根据地质条件和实际爆破效果进行参数调整；SL47－94第3.3.4条规定”爆破后应及时调查爆破效果，并根据爆破效果和爆破监测结果，及时调整爆破参数。
（二）关于爆破效果的质量标准1.基础面的开挖，超挖值的规定SL47－94第 2.1.10条规定“水平建基面高程的开挖偏差不应大于±20cm。
”DL/T5389-2007第7.0.9条规定“水平建基面高程的开挖允许超挖20cm，欠挖10cm”。
SL378－2007第5.1.6条规定“一般情况下，地下洞室不应欠挖，且应尽量减少超挖，其开挖半径的平均径向超挖值，平洞不应大于200mm，竖井不应大于250mm。
”在地下洞室开挖质量评定表中还有一项不平整度的规定，一般不大于100mm。
注意：平均超挖值200mm不是一个点的超挖值，而是在同一断面中若干个测点的平均值。
而不平整度不大于100mm，不是指某相邻两点的起伏差，而是同一断面中大于平均超挖值点数超挖值之和的平均值与小于平均超挖值点数超挖值之和的平均值之差。
2.关于爆破效果的判定（1）SL47－94和DL/T5389-2007的第3.4.1条和8.4.1条都规定：在开挖轮廓面上，残留孔痕迹应均匀分布，残留孔痕迹保存率，对节理裂隙不发育岩体，应达到80%（85%）以上，对节理裂隙较发育和发育的岩体，应达到80% ~ 50%（60%）；对节理裂隙极发育的岩体，应达到50% ~ 10%（20%）。
此外还规定相邻两炮孔岩面不平度不应大于150mm，孔壁不应有明显的爆破裂隙。
对地下洞室而言，SL378－2007第6.2.7条规定，“残留孔痕迹应在开挖轮廓面上均匀分布，炮孔痕迹保存率，完整岩石等于或大于80%，较完整和完整性差的岩石不小于50%，较破碎和破碎岩石不小于20%；相邻两孔间的岩石面应平整，孔壁不应有明显的爆破裂隙；相邻两荐炮之间的台阶或预裂爆破的最大外斜值应小于200mm；预裂爆破后应形成贯穿连续性的裂缝。
（三）关于围岩失稳和塌方问题1.围岩失稳或塌方的主要原因（1）由于对地质条件未查十分清楚，设计支护参数不合理，支护抗力不足。
（2）爆破参数不合理，炮孔少、间距大、药量大，对围岩扰动严重，松动圈范围过大。
（3）开挖方式或开挖进尺过大。
（4）支护不及时（后面讲）。
2.开挖方式，循环进尺为保证围岩稳定、顺利，按计划施工确定开挖方式和选择循环进尺十分重要。
开挖方式的确定与围岩类别、洞室尺寸、施工机械有关。
循环进尺与围岩类别和洞室尺寸有关。
SL378－2007第5.3.1、5.3.2、5.3.3条规定了采用全断面开挖和分部开挖的条件，而5.3.4条则规定了开挖循环进尺的条件：（1）Ⅰ－Ⅲ类围岩，采用手风钻造孔时循环进尺为2.0 ~ 4.0m；采用液压单臂钻或多臂钻造孔时，循环进尺宜为3 ~ 5m。
（2）Ⅳ类围岩，循环进尺宜为1.0 ~ 2.0 m。
（3）Ⅴ类围岩循环进尺为0.5 ~ 1.0 m。
（4）循环进尺应根据监测结果进行调整。
许多工程实例证明，这几条规定是保证施工按计划有条不紊进行开挖施工的关键。
二、锚喷支护锚喷支护的质量通病安排在第四章，分别为锚杆支护（4.1）、喷射混凝土（4.2）、格栅与钢拱架（4.3）和预应力锚索（4.4）四节。
（一）锚杆支护锚杆支护是经常使用的支护方式，它的主要作用是悬吊、加固松动岩体，提高围岩的支护抗力，其质量通病共列5条：主要为入岩深度不足；孔位、孔向偏差大；间距误差超标；注浆不饱满、密实度不足和不进行拉拔力；检测或检测频次不足。
其中经常出现的质量问题，影响加固效果的通病为：1.锚杆的方向问题（1）系统锚杆一般垂直开挖面布置，其方向角垂直开挖轮廓线。
（2）随机锚杆一般垂直结构面布置。
2.产生锚杆方位偏差大的主要原因为（1）设计锚杆过长，施工困难。
目前，锚杆设计一般较长，锚杆长度与洞室开挖尺寸有关，国标《锚杆喷射混凝土支护技术规范》（GB50086）第4.1.5条建议锚杆长度与洞室开挖尺寸的关系见表一，20世纪70—80年代，水利水电工程地下洞室断面较小，又受到锚杆施工机具限制，锚杆长度均较短，仅为地下洞室开挖跨度的0.15倍，见图1曲线（a)。
近10年中，由于地下洞室开挖断面不断扩大，锚杆施工机具也有了很大发展，地下工程中系统锚杆的长度有所增大。
经对龙滩、二滩、小浪底等20多个工程统计，系统锚杆的长度与开挖跨度之比为0.25左右，见图1曲线（b）。
表一锚杆长度统计表世界上很多国家对系统锚杆的长度也都做了相应的规定，例如美国工程师协会规定，顶拱部位的锚杆最小长度为0.25B，拱线以下部位锚杆长度宜为0.20H（H为洞室开挖高度）；日本经验，系统砂浆锚杆长度L=20△，张拉锚杆L=50△（△为围岩允许变形值）；澳大利亚雪山工程公司规定L=6+0.044B2（单位以英尺计，1英尺=0.3048m）。
参照国内工程和国际工程经验，考虑到水利水电工程的实际情况，将国标规定的系统锚杆长度略作调整并适当加长。
SL377-2007规范所规定的锚杆长度与国标规定之比较见表2。
Ⅲ类围岩开挖跨度大于25m；Ⅳ类围岩开挖跨度大于15m；Ⅴ类围岩开挖跨度大于10m，锚喷支护在水利水电工程中只作为临时性支护，所以表4.1.5中未列出支护参数。
上述范围地下洞室临时支护的锚喷参数按表二注1的规定选取，再根据监测结果确定。
图1 部分工程锚杆长度与开挖跨度关系说明：1.“O”代表20世纪70~80年代修建的地下工程的锚杆长度与开挖跨度关系点。
2.“▲”代表20世纪90年代修建的地下工程中锚杆长度与开挖跨度关系点。
所代表的工程有：龙滩水电站地下厂房（28.9m），大朝山地下厂房（26.4m）；小浪底地下厂房（26.2m）；二滩地下厂房（25.5m）；十三陵地下厂房（23.0m）；天荒坪地下厂房（22.4m）；龙滩尾调室（22.0m）；大朝山尾调室（22.0m）；东风地下厂房（21.7m）；响洪甸地下厂房（21.5m）；广蓄地下厂房（21.0m）；太平驿地下厂房（19.7m）；龙滩主变室（19.6m）；江垭地下厂房（19.0m）；鲁布格地下厂房（19.0m）；东风地下厂房地下开关站（19.0m）；天荒坪主变窒（18.0m）；大广坝地下厂房（15.2m）；小浪底主变室（15.2m）；二滩导流洞（20.5m）；小浪底导流洞（19.6m）；漫湾导流洞（15.0m）。
主要工程，例如大型导流洞、地下厂房、调压井和主变室等，这些工程地质工作较为详细，岩石力学参数也通过试验确定，具备理论计算分析的条件，采用数值分析后还可对选定的支护参数的可靠性做出评定。
表2 本规范与国标规定的系统锚杆长度比较（2）由于采用分部开挖或受钻架台车的限制，造孔空间狭小，无法按规定方向施工。
（3）施工具有任意性，检查不到位。
3.应采取的措施（1）根据开挖断面和开挖方式选择合适的长度。
（2）严格按施工图纸施工。
（3）严格质量检查。
4.关于锚杆注浆问题锚杆注浆有三种方法：（1）先插杆后注浆。
（2）先注浆后插杆。
（3）采用水泥药卷先填塞后插杆。
这三种方法都存在注浆饱满程度问题。
全长黏结型锚杆的质量主要取决于胶结材料与围岩的黏结强度和胶结材料在锚杆孔中的饱满程度，而胶结材料在锚杆孔中的饱满程度往往更为重要，所以，检查注浆效果仅用拉拔力检测是不够的。
实际上拉拔力满足设计要求，但锚杆质量也不一定合格。
如一根4m 长的锚杆，钻孔直径为∮50mm，锚杆直径为∮25mm，锚杆承受的设计拉力为100kN，则有1.4m以上的胶结长度可满足拉力要求。
如果这1.4m的胶结长度集中在孔口处，深部的2.6m没有黏结，锚杆也能承受100kN的拉力，此时锚杆只在孔口处的l.4m有效，也就是设计锚杆有效的长度只有1.4m，这就造成对围岩加固的实际范围将由4m变成为1.4m，这是十分危险的。
因此必须对全长黏结锚杆的注浆效果进行检查，保证锚杆全长有效。
（二）喷射混凝土喷射混凝土也是经常采用的快速的支护措施。
由于喷射混凝土都当作临时支护，所以其质量控制往往被忽视。
实际上在结构设计中往往将喷射混凝土列为复合式衬砌的一部分，与混凝土永久衬砌联合承担荷载，所以必须对其施工质量进行控制。
另外喷射混凝土支护往往涉及到施工期的安全问题，其施工质量更应受到重视。
在该节中其质量通病主要列出4条，这4条为：喷射混凝土滞后、厚度不足、强度检测频次不足和实测强度不稳定。
这4条都是重要的质量通病，不按规范要求施工，可能出现较大的质量事故。
1.关于喷射混凝土滞后问题：喷射混凝滞后问题较容易解决，主要做好施工组织设计，明确施工工艺流程，配备相应的施工资源，按序施工，决不能把喷射混凝土作业当做什么时候做都可以。
2.关于喷射混凝土厚度控制问题喷射厚度是喷射混凝土质量的重要指标，很多工程只是在开挖面上喷上一层，厚度只有几厘米，甚至不足10mm，其危害是极大的，实际上厚度是很容易控制的，喷射混凝土往往是和钢筋网联合使用的，覆盖钢筋网，很容易做到。
此外就是埋设厚度标桩，实施分层喷射。
（1）喷射混凝厚度的质量标准喷射混凝土厚度合格条件有三个判据：平均厚度达到设计值；最小厚度大于设计厚度的1/2，其绝对值不小于50 mm；小于设计厚度的点数一般隧洞不大于40%，大型洞室、水工隧洞和竖井不大于20%。
喷层厚度检查的合格条件，考虑到围岩本身有起伏，喷层是紧贴岩面的，而且要求做到表面圆顺整齐，因此，不同部位喷层厚度相差的幅度比较大。
根据一些开挖成型较好工程的实测结果统计，60%达到设计厚度，其余均不小于设计厚度的1/2的要求并不低。
此时设计厚度的保证率为60%。
