⼲货⼀⽂详解中国动车组（内附各款动车组技术参数）导读本⽂介绍我国动车组技术发展现状、中国“和谐号”动车组CRH系列命名原因以及我国各款动车组及其技术参数。

我国的动车组技术⼀. 我国已经掌握了世界先进成熟的铁路机车车辆制造技术。

法国阿尔斯通、⽇本川崎重⼯、加拿⼤庞巴迪、德国西门⼦、美国GE、EMD等公司，都是世界著名的铁路技术装备制造企业，他们拥有当今世界⼀流的时速200公⾥及以上动车组和⼤功率电⼒、内燃机车设计制造技术。

经过艰苦努⼒，我们成功实现了这些技术的转让引进，使我国铁路装备技术⼀下⼦跻⾝世界先进⾏列。

⼆. 动车组和⼤功率机车的核⼼技术已为我所有。

⾼速动车组的总成、车体、转向架、牵引变流、牵引控制、牵引变压、牵引电机、列车⽹络控制和制动系统等核⼼技术，⼤功率电⼒机车的总成、车体、转向架、主变压器、⽹络控制、主变流器、驱动装置、牵引电机、制动系统等核⼼技术，⼤功率内燃机车的柴油机、主辅发电机、交流传动控制等核⼼技术，以及⼤量的配套技术，我们已经掌握。

运⽤这些技术⽣产的时速200公⾥及以上动车组和⼤功率机车的国产化率可达到70%以上。

三. 实现了低成本引进。

我们引进的动车组和⼤功率机车技术，价格⽐其他国家低得多，动车组⽐西班⽛低14%、⽐韩国低20%，6轴⼤功率机车⽐欧洲同类产品市场价格低44%。

之所以能够取得这样⾼的性价⽐，主要是我们充分利⽤了中国铁路巨⼤的市场优势，以及在铁道部主导下国内各企业的组合优势，再加上采取了灵活的谈判策略，实现了国家利益的最⼤化。

四. 加快了我国机车车辆制造⼯业现代化步伐。

在这次⼤规模的技术引进中，国内共有⼗多家机车车辆重点制造企业和⼏百家外围企业直接从中受益，实现了机车车辆制造⽔平的跨越，增强了市场竞争⼒，有⼒地推动了我国相关民族⼯业的发展壮⼤。

在这些重点制造企业中，长春轨道客车股份有限公司受让阿尔斯通公司的技术，已经制造⽣产出了CRH5型动车组；四⽅机车车辆股份有限公司受让⽇本川崎重⼯的技术，制造⽣产CRH2型动车组；青岛BSP公司受让加拿⼤庞巴迪公司的技术，制造⽣产CRH1型动车组；唐⼭机车车辆⼚受让德国西门⼦公司的技术，制造⽣产CRH3型动车组；⼤连机车车辆公司受让⽇本东芝公司和美国EMD公司的技术，⽣产和谐3型⼤功率电⼒机车与和谐型⼤功率内燃机车；⼤同电⼒机车公司受让阿尔斯通公司的技术，⽣产和谐2D型⼤功率电⼒机车；株洲电⼒机车公司受让德国西门⼦公司的技术，⽣产和谐2Z型⼤功率电⼒机车；戚墅堰机车车辆⼚受让美国GE公司的技术，⽣产和谐型⼤功率内燃机车。

中国全谱系动车组图解很多人认为中国高速铁路起源于2004年以来的技术引进，却不知道中国第一条高铁是1999年开工、2003年建成的秦沈客专；动车组的研制则更早，“蓝箭”、“中原之星”、“中华之星”都是鼎鼎大名。

毫无疑问，2004年以来的引进技术，让中国高铁汇聚百家，站在巨人肩膀上，练就盖世奇功。

但是技术可以引进，能力却引进不来，没有此前几十年的技术积累，即便引进了技术，也只能邯郸学步，难有大的作为。

这正是中国高铁成功的关键，也就是所谓的“中国高铁模式”：第一是世界的，立足全球化，利用先进成果引进技术而非闭门造车；第二又是中国的，立足自主化，汇聚几十年功力底蕴，最终消化了引进的技术并能够创新；第三是体制优势，铁道部的统筹让中国铁路捏成一个拳头，既拿到了技术又保住了市场，避免重滔汽车行业丢了市场有没有拿到技术的覆辙。

“中国高铁模式”深刻含义至少包括如下几个方面：第一，品牌是自主的；第二，市场是自己的，国内在手里，国外去开拓；第三，产业链是完整的，不但高铁产品突破，还带动产业链的发展与技术的变革，如工业变流、IGBT半导体技术、高效能电机技术、机械传动技术、铝合金加工技术等；第四，形成中国的标准，不但国内形成标准还要对外输出，目前国内标准已形成对外输出工作进行中；第五，改变大家生活，高铁让中国变成一个大城市。

一、早期型号（均已退役）中国早期动车组型号是指2004年引进消化吸收再创新之前的型号，包括1958年研制的2动4拖东风型摩托动车组，1994年研制的第一款动力分散性液力传动内燃动车组“天安号”，以及后来的NZJ1“新曙光”号、NYJ1柴油动车组、“天驰号”等。

1958年研制的2动4拖东风型摩托动车组。

值得一提的是大白鲨与蓝箭。

大白鲨1999年研制，是我国第一代电动车组型号，设计时速200公里；“蓝箭”2000年研制，是第一款批量化生产的时速200公里动车组，采用动力集中式，批量化生产了8列。

后来的代表还有动力分散型“中原之星”以及“先锋号”。

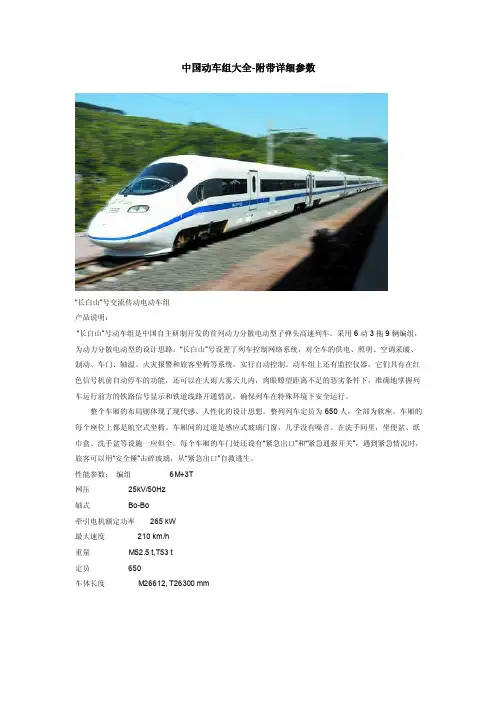

中国动车组大全-附带详细参数“长白山”号交流传动电动车组产品说明：“长白山”号动车组是中国自主研制开发的首列动力分散电动型子弹头高速列车。

采用6动3拖9辆编组，为动力分散电动型的设计思路。

“长白山”号设置了列车控制网络系统，对全车的供电、照明、空调采暖、制动、车门、轴温、火灾报警和旅客坐椅等系统，实行自动控制。

动车组上还有监控仪器，它们具有在红色信号机前自动停车的功能，还可以在大雨大雾天儿内，肉眼瞭望距离不足的恶劣条件下，准确地掌握列车运行前方的铁路信号显示和铁道线路开通情况，确保列车在特殊环境下安全运行。

整个车厢的布局则体现了现代感、人性化的设计思想。

整列列车定员为650人，全部为软座。

车厢的每个座位上都是航空式坐椅。

车厢间的过道是感应式玻璃门窗，几乎没有噪音。

在洗手间里，坐便盆、纸巾盒、洗手盆等设施一应俱全。

每个车厢的车门处还设有“紧急出口”和“紧急通报开关”，遇到紧急情况时，旅客可以用“安全锤”击碎玻璃，从“紧急出口”自救逃生。

性能参数：编组6M+3T网压25kV/50Hz轴式Bo-Bo牵引电机额定功率265 kW最大速度210 km/h重量M52.5 t,T53 t定员650车体长度M26612, T26300 mm哈尔滨液力传动内燃动车组产品说明：哈尔滨铁路局动车组属于液力传动式单层内燃动车组。

内燃动车组是为满足城间中短途旅客运输需求而设计开发的一种新型客运运输工具。

长客厂设计开发了液力传动内燃动车组。

动车组采用两动五拖编组形式，前后为两辆完全相同的动车，动车采用重联控制，可同时操纵整列动车组。

中间为五辆拖车，其中一辆拖车为带播音室和车长办公席的硬座车。

动车从前至后依次布置为司机室、动力室、冷却室、辅助发电室、配电室和客室。

客室为普通硬座，定员38人，并设有通过台。

司机室内前方布置一个结构新颖便于观察的操纵台。

电气控制元件设置在操纵台内.设置二个可升降式座椅，电气柜布置在司机室内，司机室两边设侧门。

3 我国和谐号CRH型高速动车组概述以下简要介绍我国铁路CRH型动车组的基本组成及技术性能。

了解这些与轨道直接有关的内容，对深入认识和把握车辆与轨道的相互作用关系是必不可少的。

3.1 何谓动车组由若干带动力的车辆（动车或称M车）和不带动力的车辆（拖车或称T车）组成的，两端均可操纵控制的，动力分散式固定编组或两列联挂运行的一组列车。

3.2 动车组编组及运用条件根据铁道部关于《时速200和300公里动车组主要技术条件》（2006年6月16日）的通知，动车组编组及适应的气温条件如下：（1）动车组编组CRH1 速度200等级5M4TCRH2 速度200等级4M4T速度300等级6M2TCRH3 速度300等级4M4TCRH5 速度250等级5M3T（2）环境气温适应条件CRH1 －40℃～＋40℃CRH2 －25℃～＋40℃CRH3 －25℃～＋40℃CRH5 －25℃～＋40℃3.3 动车组基本组成一般动车组由车体、转向架、牵引传动及控制系统、制动装置、车端连接装置、受流装置、车辆内部设备及驾驶室设备和列车控制网络信息系统等八个部分组成（见图3.3.1）。

——车体。

它由底架、端墙、侧墙和车顶等组成，采用整体承载的钢结构或轻金属结构。

它是容纳乘客和司机驾驶的地方，又是安装与连接其他设备及部件的基础和骨架。

图3.3.1 动车组基本组成——转向架。

转向架位于车辆的最下部，一般由构架、弹簧悬挂装置、轮对轴箱装置和基础制动装置等组成。

而在动力转向架上还装有驱动装置（包括牵引电动机和传动齿轮）。

其功能是：承载、转向、平稳（减振）和制动。

位于车体与轨道之间的转向架，它牵引（动力转向架）和引导车辆沿轨道上行驶，并承受和传递来自车体及轨道的各种载荷，同时缓和其他动力作用，是保证动车组车辆运行品质的关键部件。

——牵引传动及控制系统。

其主要功能是实现电能有效传递和转换及控制列车正常运行。

——制动装置。

它是保证列车安全运行所必不可少的装置。
