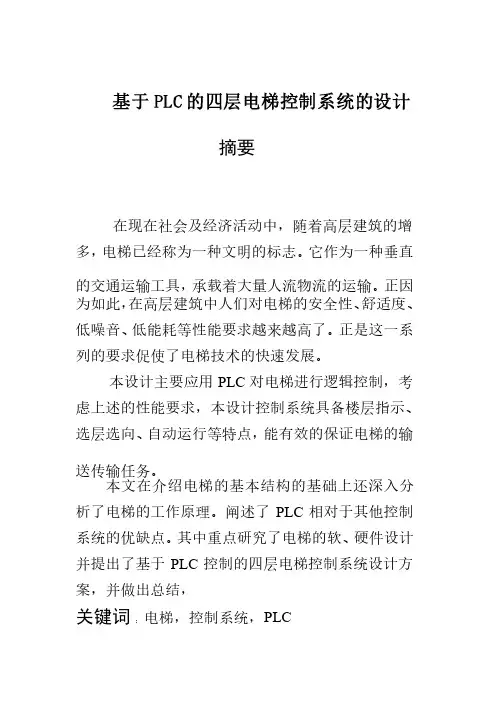

基于P L C的四层电梯控制系统设计摘要国家经济的飞速发展，现代化程度日益提高，高层建筑越来越多，电梯也随之增多，电梯产品在人们物资文化生活中的地位得到了提高，成为重要的运输设备之一。
国内传统的电梯控制一是由继电器、接触器构成。
它不仅存在着可靠性差、成本高、故障率高等缺点，而且在层数增加时，配线变化给制造及安装带来诸多不便。
若用PL C控制就解决了以上的不足。
本设计就以PL C作为工具对升降电梯的各种操作进行控制。
先对四层电梯的硬件部分作分析，看需要什么样的开关，电机，信号灯等。
然后，画出它的控制面板图，再根据控制面板图估计一下I/O点数，这样可以确定所选机型，然后再设计软件，写出流程图，梯形图，写出语句。
最后是进行调试，看看此程序是否可行。
前言有了电梯，摩天大楼才得以崛起，现随着城市建设的不断发展，高层建筑的不断增多，电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。
电梯就是用于高层建筑物中的固定式升降运输设备，它有一个装载乘客的轿厢，沿着垂直或倾斜角度小于15°的导轨在各楼层间运行，是垂直运行的电梯(通常也简称为电梯)、倾斜方向运行的自动扶梯、倾斜或水平方向运行的自动人行道的总称。
随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。
代城市才得以长高。
据估计，截至2002年，全球在用电梯约635万台，其中垂直电梯约610万台，自动扶梯和自动人行道约25万台。
电梯已成为人类现代生活中广泛使用的人员运输工具。
进入九十年代，随着科学技术的发展和计算机技术的广泛应用，人们对电梯的安全性、可靠性的要求越来越高，继电器控制的弱点就越来越明显.可编程序控制器（PLC）是根据顺序逻辑控制的需要而发展起来的，是专门为工业环境应用而设计的数字运算操作的电子装置.鉴于其种种优点，目前，电梯的继电器控制方式已逐渐被PLC控制代替,同时由于电机交流变频调速技术的发展电梯的拖动方式已由原来直流调速逐渐过渡到了交流变频调速.因此，PLC控制技术加变频调速已成为现代电梯行业的一个优点。
PLC是一种用于自动化控制的专用计算机，实质上属于计算机控制方法，PLC控制一般具有可靠性、易操作、维修、编程简单、灵活性强等特点.电梯采用了PLC 控制，用软件实现对电梯运行的自动控制，可靠性大大提高，控制系统结构简单，外部线路简化,另外可方便地增加或改变控制功能，也可进行故障自动检测与报警显示，提高运行安全性，并便于检修。
随着电力电子技术、微电子技术和计算机控制技术的飞速发展，交流变频调速技术的发展也十分迅速.电动机交流变频调速技术是当今节电、改善工艺流程以提高产品质量和改善环境、推动技术进步的一种主要手段,变频调速已其优异的调速性能和起制动性能、高效率、高功率因数和节电效果，广泛的适用范围及其它许多优点而被国内外公认为最有发展前途的调速方式。
变频调速电梯使用了先进的SPWM技术，明显改善了电梯运行质量和性能，具有调速范围广、控制精度高，动态性能好，舒适、安静、快捷，几乎可与直流电机媲美,同时明显改善了电动机供电电源的质量，减少了谐波，提高了效率和功率因数，节能显着。
本设计介绍了基于S7-200系列PLC对电梯系统的控制，包括召唤响应，选向，起动，换速，平层，开关门，故障提示等功能的实现。
本设计中，电梯能在有司机操作方式和无司机操作方式下工作。
在无司机操作时，系统能根据电梯的召唤信号自动选择运行方向。
在有司机操作时，不但能由系统自动选择运行方向，司机还能根据实际情况选择电梯的运行方向，能屏蔽厅外召唤，直接到达轿内召唤所指的楼层。
系统能根据轿厢内的载客情况，自动在超载时停止运行关门并发出警告，在满载时不响应厅外的召唤，免去不必要的停层。
此外，系统还能自动检测运行时的一些故障并提示，保证了运行的安全。
如今，世界各国的电梯公司还在不断地进行电梯新品的研发、维修保养服务系统的完善，力求满足人们的对现代建筑交通日益增长的需求。
由此看来，电梯还有很大的发展空间等着我们去挖掘。
作为21世纪的新一代大学生，我们也将会不断努力学习各种新的科学知识，努力把我们的祖国建设的越来越美好！目录前言....................................................... 第1章概述................................................可编程控制器的发展趋势及在电梯设计中的应用..............PLC控制电梯的优点......................................电梯的分类.............................................. 第2章电梯的硬件设计......................................电梯基本结构组成 .......................................：电梯的控制部分 ........................................电梯控制系统主电路 ....................................电梯自动控制流程图 ....................................电梯输入输出地址分配 ..................................PLC输入输出接口 ....................................电梯设计输入输出地址分配表..........................PLC的外部接线图..................................... 第3章软件设计.............................................电梯的控制系统梯形图及指令表 ...........................电梯控制系统工作过程 .................................. 设计总结.................................................... 致谢....................................................... 参考文献....................................................第1章概述PLC的发展趋势及在电梯设计中的应用目前，可编程控制器正向着两个不同的方向进一步发展。
一个是向简易、廉价和超小型发展，以占领小型、分散和简单功能的工业控制市场，同时也便于适应机电一体化的要求。
另一个方向是向大型化、高速度、多功能和分散型、多层次全自动化网络发展，这种系统不仅具有逻辑运算、计数、定时、数值计算、模拟量控制、监控、记录、显示、以及与计算机接口并作数据传送等一般功能，同时还具有中断控制、智能控制、过程控制和远程控制等高级功能，此外I/O的点数进一步扩大，最多已达3200点。
我国可编程控制器的引进、应用、研制、生产是伴随着改革开放开始的。
最初是在引进设备中大量使用了可编程控制器。
接下来在各种企业的生产设备及产品中不断扩大了可编程控制器的应用，目前我国已经可以生产中、小型可编程控制器。
随着我国四个现代化进程的逐步深入，可编程控制器在我国将有十分广阔的天地。
PLC是一种用于工业自动化控制的专用计算机，实质上属于计算机控制方式.PLC与普通微机一样，以通用或专用CPU作为字处理器，实现通道（字）的运算和数据存储，另外还有位处理器（布尔处理器），进行点（位）运算与控制,PLC 控制一般具有可靠性高、易操作、维修、编程简单、灵活性强等特点。
1.可靠性高，抗干扰能力强高可靠性是电气控制设备的关键性能。
PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。
例如三菱公司生产的F系列PLC平均无故障时间高达30万小时。
一些使用冗余CPU的PLC的平均无故障工作时间则更长。
从PLC的机外电路来说，使用PLC 构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。
此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。
这样，整个系统具有极高的可靠性也就不奇怪了。
2.配套齐全，功能完善，适用性强PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。
可以用于各种规模的工业控制场合。
除了逻辑处理功能以外，现代PLC大多具有完善的数据运算能力，可用于各种数字控制领域。
近年来PLC的功能单元大量涌现，使PLC 渗透到了位置控制、温度控制、CNC等各种工业控制中。
加上PLC通信能力的增强及人机界面技术的发展，使用PLC组成各种控制系统变得非常容易。
3.易学易用，深受工程技术人员欢迎PLC作为通用工业控制计算机，是面向工矿企业的工控设备。
它接口容易，编程语言易于为工程技术人员接受。
梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。
为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
4.系统的设计、建造工作量小，维护方便，容易改造PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时维护也变得容易起来。
更重要的是使同一设备经过改变程序改变生产过程成为可能。
这很适合多品种、小批量的生产场合。
5.体积小，重量轻，能耗低以超小型PLC为例，新近出产的品种底部尺寸小于100mm，重量小于150g，功耗仅数瓦。
由于体积小很容易装入机械内部，是实现机电一体化的理想控制设备。
PLC控制电梯的优点1.在电梯控制中采用了PLC，用软件实现对电梯运行的自动控制，可靠性大大提高.2.去掉了选层器及大部分继电器，控制系统结构简单，外部线路简化.可实现各种复杂的控制系统，方便地增加或改变控制功能.可进行故障自动检测与报警显示，提高运行安全性，并便与检修.5.用于群控调配和管理，并提高电梯运行效率.6.更改控制方案时不需改动硬件接线.电梯的分类1.电梯种类繁多，可根据不同要求进行分类，如按使用性质分客梯、货梯、客货两用棉等。
客梯：客梯一般是用于运送乘客。
货梯：货梯一般专用于货物的运输。
病床电梯：病床电梯通常用于运送躺在病床上的病人及其护理人员。
