Modicon TSX Micro PL7目录Modicon TSX Micro自动化平台1 - Modicon TSX Micro PLC选型指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1/2b TSX 37-05/08/10/21/22 PLC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/22- 离散量 I/OI/O模块选型指南. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2/2b离散量I/O模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2/6b安全模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2/18b NanoPLC扩展模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2/243 - 特殊应用模块模拟量I/O选型指南. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3/2b集成通道与模拟量I/O模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3/4b半连续过程的过程控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3/10计数器/定位模块选型指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3/14b集成通道与计数器/定位模块. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3/16b绝对编码器定位模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3/224 - 通讯选型指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4/2b以太网TCP/IP网络. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4/6b用于AS-Interface布线系统的主模块. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4/165 - PL7 软件b PL7 Micro/Junior/Pro编程软件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5/2b FTX 117 调整终端. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5/46 - 服务b TSX Micro PLC模块的文档和功率消耗. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6/2b标准、认证和行业法规. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6/5b产品型号索引. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6/9 @ 请参考相关产品样本1目录011 - Modicon TSX Micro自动化平台1 - Modicon TSX Micro PLCPLC 选型指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/2b TSX 37 05PLC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/4b TSX 37 08PLC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1/5b TSX 37 10PLC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1/6b TSX 37 21/22PLC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/7b 功能、内存结构. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1/8b 特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/13b 型号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/15b 尺寸、安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/171选型指南Micro自动化平台TSX 37-05/08/10/21/22 PLCs应用用于简单至中等复杂程度的控制系统插槽本体单元 2 (其中1个配备有离散量I/O模块)3 (其中2个配备有离散量I/O模块)2 (其中1个配备有离散量I/O模块)扩展接口––2离散量I/O连接个数每个HE 10 连接器92120–每个端子块6088124Preventa安全模块紧急停机,以及对极限开关进行监控远程I/O个数96 个远程I/O (4 个Nano PLC)类型c 24 V输入,a 115 V输入Telefast 2连接基板8、12或16通道,带或不带LED,每个通道带1个或2个端子适配器基板8或16 通道,c 5 V TTL, c 24 V, c 48 V, a 115 或230 V,每通道带2个端子实时时钟集成(分、秒)模拟量I/O集成模块数2个半高模块模块类型8输入12 位 (±10 V、0-10 V)、8 输入 12 位 (0-20 mA、4-20 mA)、4个差分输入多量程16 位 (高级热电偶温度探头)、4输出11位+ 符号 (±10 V)、2 输出 11 位 + 符号 (±10 V、0-20 mA、4-20 mA)、4 输入/2 输出 12 位(±10 V,0-10 V,0-20 mA,4-20mA)远程 3 个 Nano 模拟扩展接口过程控制控制环、3项集成功能: PID、PWM (脉冲宽度调制) 以及伺服 (离散阀门)计数、定位集成 2 x 500 Hz,采用离散量输入模块数2个半高模块模块类型 1 或 2 个 40 kHz 通道、 2 个 500 kHz 通道用于增量编码器(图腾柱或RS 422)、1 个1 MHz的通道,用于SSI绝对编码器,通讯集成 1 x RS 485终端端口、Uni-Telway 主/从、Modbus 从或字符串协议1 x RS 485 终端端口、 Modbus 主/从或PCMCIA卡以太网TCP/IP以太网 TCP/IP 外部模块软件结构单任务(循环式或周期式)、多任务(循环式或周期式主站任务、快速任务)事件触发 (1 至 8 种事件)内存结构11 K 字内部RAM保护内存14 K字内部保护RAM供电电压a 100/240 V (集成式直流c 24 V传感器电源)a 100/240 V (集成式直流c 24 V标准 I/O类型16输入c 24 V、12 继电器输出2 x 16输入c 24 V、12 继电器输出16输入a115 V或c24 V,视型号而定, 12个继电器输出/c 24 V,视型号而定连接通过螺钉端子块PLC类型TSX 37 05 028DR1TSX 37 08 056DR1TSX 37 10 p28pp1页数1/151用于需要大量处理(程序和数据)或通讯的控制系统用于需要低成本模拟量I/O 和高速计数功能的控制系统I/O 模块3 (未配备离散量I/O模块)2184248–160在AS-i 总线上为 248 个 I/O (均为“架上式” 离散量I/O)c 24 V 输入,继电器输出hour, day, month, year)8个8位输入 (0-10 V 、0-20 mA 、4-20 mA)1个8位输出 (0-10 V)4 半高模块每个带3个输入和1个输出(12 位输入,0-10 V 、±10 V 、 0-20 mA 、4-20 mA , 11 位输出:0-10 V 、±10 V 、0-20 mA 、4-20 mA)控制)CCX 17操作面板(最多可控制调节9个回路)上装有MMI 。

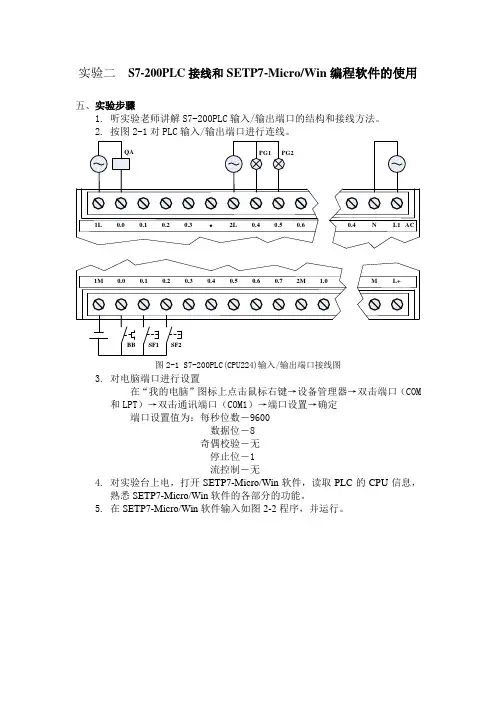

实验二S7-200PLC接线和SETP7-Micro/Win编程软件的使用五、实验步骤1. 听实验老师讲解S7-200PLC输入/输出端口的结构和接线方法。
2. 按图2-1对PLC输入/输出端口进行连线。
QA PG1PG21L0.00.10.20.32L0.40.50.60.4N L1ACM L+0.20.00.31M0.10.40.50.60.72M 1.0BB SF1SF2图2-1 S7-200PLC(CPU224)输入/输出端口接线图3. 对电脑端口进行设置在“我的电脑”图标上点击鼠标右键→设备管理器→双击端口(COM 和LPT)→双击通讯端口(COM1)→端口设置→确定端口设置值为:每秒位数―9600数据位―8奇偶校验―无停止位―1流控制―无4. 对实验台上电,打开SETP7-Micro/Win软件,读取PLC的CPU信息,熟悉SETP7-Micro/Win软件的各部分的功能。
5. 在SETP7-Micro/Win软件输入如图2-2程序,并运行。
图2-2 延时接通/延时断开程序6. 用鼠标点击窗口左边的符号表图标建立如图2-3所示的符号表图2-3 符号表建立符号表后,重新编写步骤5的程序,注意在写I0.1的地方输入SF,在输入Q0.0的地方输入QA。
看看程序有什么变化;再执行一次新程序,看看运行结果和步骤5是不是相同。
7.在SETP7-Micro/Win软件输入如图2-4程序,并运行。
图2-4 报警程序按下热继电器红色的TEST按钮(产生电机过热故障),黄色报警灯闪烁,红色报警(喇叭)灯常亮;按下I0.1连接的按钮(报警确认),黄色报警灯常亮,红色报警(喇叭)灯熄灭。
按下热继电器蓝色的RESET ()按钮(故障消失),黄色报警灯熄灭,红色报警(喇叭)灯常熄灭。
在非报警状态,按下I0.2连接的按钮(报警测试),黄色报警灯常亮,红色报警(喇叭)灯常亮;按下I0.2连接的按钮(报警测试),黄色报警灯熄灭,红色报警(喇叭)灯常熄灭。
