xxxxxxxxxx构件隔声及室内背景噪声计算书xxxxxxxxxxxxxxxxxxxxxx2018年10月目录1基础条件 (4)1.1项目概况 (4)1.2分析条件 (4)2围护结构构件隔声量 (9)2.1民用建筑隔声设计规范办公建筑要求 (9)2.2外墙和内墙结构的空气隔声量 (11)2.3楼板结构的空气隔声量和标准化撞击声压级 (12)2.4门窗的空气隔声量 (14)2.5屋顶空气隔声量计算 (14)3背景噪声计算 (15)3.1外围护结构组合隔声量 (15)3.2实际噪声衰减量 (16)3.3室外噪声源对室内背景噪声影响 (17)3.4其他噪声源室内背景噪声计算结果 (17)4结论 (17)1基础条件1.1项目概况项目选址xxxxxxxxxxxxxxxxxxxxx。
项目总投资xxxxxxxxxxxxx万元，建筑用地面积为xxxxxxxxm²，总建筑面积xxxxxxxm²，其中地上建筑面积xxxxxxxxxm²，地下室建筑面积xxxx㎡，其中计容建筑面积xxxxxxxxm²，基底面积为xxxxxxxxm²。
建筑基底面宽xxxxxxxx米，进深xxxxxx米。
效果图图 1.11.2分析条件（1）环境噪声影响值1）室外交通噪声根据项目环评报告可知，项目所在地为2 类声环境功能区，声环境质量执行2 类标准。
项目北侧10m 处为XXXX，因此项目北侧30m 范围内执行《声环境质量标准》（GB3096-2008）中4a 类标准。
南侧15m 处为既有XXXX，根据《声环境质量标准》( GB 3096－2008)，对于穿越城区的既有铁路干线两侧区域不通过列车时的环境背景噪声限值，按昼间70 dB（A）、夜间55dB（A）执行。
图1-2，监测结果见表1-1。
X图 1.2 项目噪声监测点位置示意图表1-1 周围环境噪声值检测结果单位：dB (A)根据室外声环境分析报告，场地内4a类声环境功能区1.5m高度处昼间噪声最大值为68dB（A），夜间噪声最大值为55dB（A），传达到建筑表面处为64dB（A），本次分析室外昼间噪声取值为64 dB（A）。

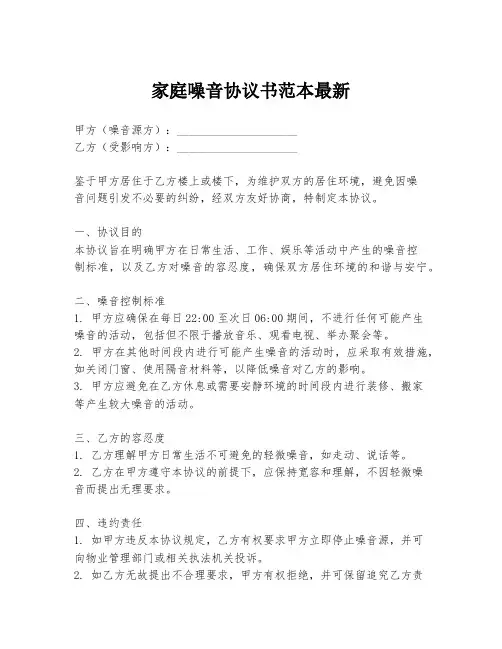

家庭噪音协议书范本最新甲方（噪音源方）：_____________________乙方（受影响方）：_____________________鉴于甲方居住于乙方楼上或楼下，为维护双方的居住环境，避免因噪音问题引发不必要的纠纷，经双方友好协商，特制定本协议。
一、协议目的本协议旨在明确甲方在日常生活、工作、娱乐等活动中产生的噪音控制标准，以及乙方对噪音的容忍度，确保双方居住环境的和谐与安宁。
二、噪音控制标准1. 甲方应确保在每日22:00至次日06:00期间，不进行任何可能产生噪音的活动，包括但不限于播放音乐、观看电视、举办聚会等。
2. 甲方在其他时间段内进行可能产生噪音的活动时，应采取有效措施，如关闭门窗、使用隔音材料等，以降低噪音对乙方的影响。
3. 甲方应避免在乙方休息或需要安静环境的时间段内进行装修、搬家等产生较大噪音的活动。
三、乙方的容忍度1. 乙方理解甲方日常生活不可避免的轻微噪音，如走动、说话等。
2. 乙方在甲方遵守本协议的前提下，应保持宽容和理解，不因轻微噪音而提出无理要求。
四、违约责任1. 如甲方违反本协议规定，乙方有权要求甲方立即停止噪音源，并可向物业管理部门或相关执法机关投诉。
2. 如乙方无故提出不合理要求，甲方有权拒绝，并可保留追究乙方责任的权利。
五、协议的变更与解除1. 本协议一经双方签字盖章后生效，任何一方不得擅自变更或解除。
2. 如双方因特殊情况需要变更协议内容，应提前与对方协商，并达成书面补充协议。
六、争议解决本协议在履行过程中如发生争议，双方应首先通过友好协商解决；协商不成时，可提交甲方所在地人民法院诉讼解决。
七、其他1. 本协议一式两份，甲乙双方各执一份，具有同等法律效力。
2. 本协议未尽事宜，双方可另行协商解决。
甲方签字：_____________________乙方签字：_____________________签订日期：____年____月____日（注：以上内容仅供参考，具体条款应根据实际情况调整，并建议在签订前咨询法律专业人士。

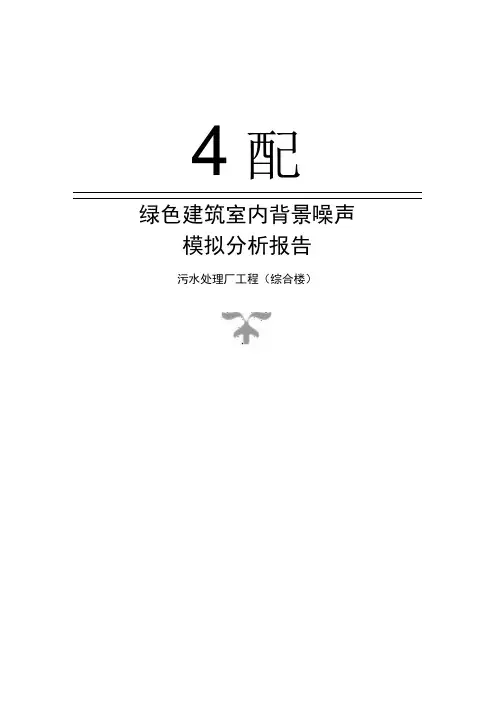

4配绿色建筑室内背景噪声模拟分析报告污水处理厂工程（综合楼）绿色建筑室内背景噪声计算分析报告项目名称：污水处理厂工程（综合楼）项目地址：建设单位：设计单位：施工单位：规范标准参考依据：1、《建筑环境通用规范》GB55016-20212、《民用建筑隔声设计规范》GB50118-20103、《建筑隔声评价标准》GB/T50121-20054、《建筑声学设计手册》（中国建筑工业出版社出版，中国建筑科学研究院建筑物理研究所主编，出版时间1987.07）5、《建筑隔声设计一空气声隔声技术》（中国建筑工业出版社出版，康玉成主编，出版时间：2004.10）6、《民用建筑热工设计规范》GB50176-20167、《建筑隔声与吸声构造》08J931一.建筑概况1.1基本信息城市：建筑类型：公建建筑朝向：西偏南16.54度建筑层数：地上3层,地下O层建筑物高度：12.00m1.2层高汇总表1.3建筑轴测图图1建筑轴测图二.指标要求针对建筑室内背景噪声性能的评价标准主要为《建筑环境通用规范》GB55016-2021的要求。
具体条目如下：2.1.3 建筑物外部噪声源传播至主要功能房间室内的噪声限值及适用条件应符合下列规定：1建筑物外部噪声源传播至主要功能房间室内的噪声限值应符合表2的规定；表2建筑物外部噪声源传播至主要功能房间室内的噪声限值注：1当建筑位于2类，3类，4类声环境功能区时，噪声限值可放宽5dB2夜间噪声限值应为夜间8h连续测得的等级声级3当Ih等效声级能代表整个时段噪声水平时，测量时段可为Ih2噪声限值应为关闭门窗状态下的限值；3昼间时段为6h-22h,夜间时间为22h-6h.当昼间，夜间的划分当地另有规定时,应按其规定。
2.1.4 建筑物内部建筑设备传播至主要功能房间室内的噪声限值及适用条件应符合下列规定：表3三.计算原理允许噪声级是室内噪声容许标准，一般可以用NR评价曲线或A声级来规定。
NR评价曲线是人为规定的各频带（从低频到高频）噪声声压级曲线，往往用它检查哪些频带的噪声有问题。

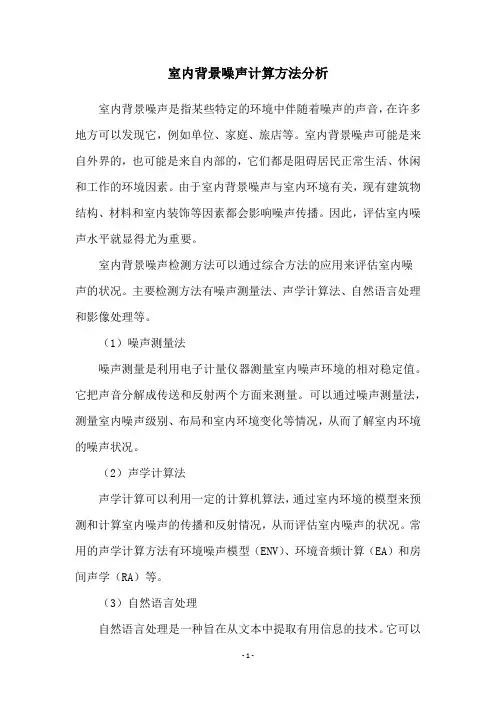

室内背景噪声计算方法分析室内背景噪声是指某些特定的环境中伴随着噪声的声音，在许多地方可以发现它，例如单位、家庭、旅店等。
室内背景噪声可能是来自外界的，也可能是来自内部的，它们都是阻碍居民正常生活、休闲和工作的环境因素。
由于室内背景噪声与室内环境有关，现有建筑物结构、材料和室内装饰等因素都会影响噪声传播。
因此，评估室内噪声水平就显得尤为重要。
室内背景噪声检测方法可以通过综合方法的应用来评估室内噪声的状况。
主要检测方法有噪声测量法、声学计算法、自然语言处理和影像处理等。
（1）噪声测量法噪声测量是利用电子计量仪器测量室内噪声环境的相对稳定值。
它把声音分解成传送和反射两个方面来测量。
可以通过噪声测量法，测量室内噪声级别、布局和室内环境变化等情况，从而了解室内环境的噪声状况。
（2）声学计算法声学计算可以利用一定的计算机算法，通过室内环境的模型来预测和计算室内噪声的传播和反射情况，从而评估室内噪声的状况。
常用的声学计算方法有环境噪声模型（ENV）、环境音频计算（EA）和房间声学（RA）等。
（3）自然语言处理自然语言处理是一种旨在从文本中提取有用信息的技术。
它可以从文本中抽取室内噪声的关键词，并计算室内噪声的相关特征，从而评估室内环境的噪声状况。
（4）影像处理影像处理是利用影像处理技术，从室内影像中识别噪声信息，以及分析和识别环境，从而评估室内噪声状况。
室内背景噪声是一种深刻影响居民正常生活和工作的环境因素，因此评估室内噪声情况就显得尤为重要。
现有的室内背景噪声检测方法有噪声测量法、声学计算法、自然语言处理和影像处理等，可以根据室内环境的实际情况，从不同方面对室内环境进行分析，从而及时、准确地评估室内噪声状况，从而更好的改善和控制室内环境噪声。
以上就是关于室内背景噪声计算方法分析的文章，通过对室内背景噪声的检测方法进行分析，可以及时地评估室内噪声状况，从而有效改善和控制室内环境噪声，保护居民的正常生活和工作环境。
项目室内背景噪声计算书提供者：声明：1、本报告经涂改和复印均无效；2、本报告仅用于指定项目，非本项目无效。
项目名称：委托单位：编制单位：负责人：编制人：审核人：报告编号：报告日期：目录1. 计算概述 (1)1.1. 项目概况 (1)1.2. 计算内容 (1)1.3. 设计依据 (1)2. 分析目的 (2)3. 分析条件 (2)3.1. 环境噪声影响值 (2)3.2. 最不利位置分析 (2)4. 计算过程 (2)4.1. 室外交通环境噪声影响值 (3)4.2. 外墙外窗隔声量 (3)4.3. 房间总吸声量A的确定 (3)4.4. 组合墙有效隔声量计算 (4)4.5. 室内背景噪声计算 (6)4.6. 窗墙间缝隙对隔声的影响 (6)4.7. 交通噪声室内背景噪声计算结果 (7)5. 分析结论 (7)项目室内背景噪声计算书1.计算概述1.1.项目概况项目名称建设单位建设地点建设规模、特点附一张总平面图或鸟瞰图1.2.计算内容判断项目建筑是否满足《绿色建筑评价标准》GB/T 50378-2014第8.1.1条评分项“主要功能房间室内噪声级manzu 现行国家标准《民用建筑隔声设计规范》GB50118中的低限要求”；低限要求：卧室、起居室的允许噪声级在白天不大于45 dB，卧室夜间不大于37dB。
1.3.设计依据环境影响评价技术导则声环境》HJ 2.4-2009《建筑声学设计手册》（中国建筑工业出版社出版，中国建筑科学研究院建筑物理研究所主编，出版时间1987.07）《建筑隔声设计—空气声隔声技术》（中国建筑工业出版社出版，康玉成主编，出版时间：2004.10）《建筑物理环境与设计》（中国建筑工业出版社出版，柳孝图主编，出版时间：2008.3.1）《民用建筑隔声设计规范》GB 50118-2010《民用建筑热工设计规范》GB 50176-93《绿色建筑评价标准》GB/T 50378-2014《山东省绿色建筑设计规范》J13204-2015委托方提供的关于本项目建筑设计图纸委托方提供的其他相关资料2.分析目的卧室、起居室允许噪声级满足以下要求：低限要求：卧室、起居室的允许噪声级在白天不大于45 dB，卧室夜间不大于37dB。

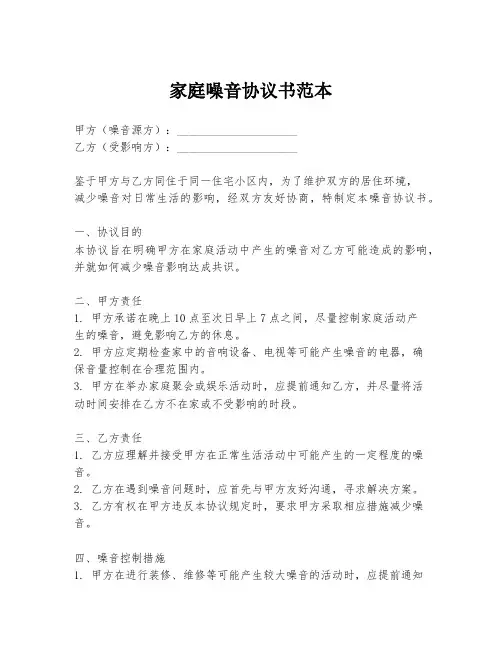

家庭噪音协议书范本甲方（噪音源方）：_____________________乙方（受影响方）：_____________________鉴于甲方与乙方同住于同一住宅小区内，为了维护双方的居住环境，减少噪音对日常生活的影响，经双方友好协商，特制定本噪音协议书。
一、协议目的本协议旨在明确甲方在家庭活动中产生的噪音对乙方可能造成的影响，并就如何减少噪音影响达成共识。
二、甲方责任1. 甲方承诺在晚上10点至次日早上7点之间，尽量控制家庭活动产生的噪音，避免影响乙方的休息。
2. 甲方应定期检查家中的音响设备、电视等可能产生噪音的电器，确保音量控制在合理范围内。
3. 甲方在举办家庭聚会或娱乐活动时，应提前通知乙方，并尽量将活动时间安排在乙方不在家或不受影响的时段。
三、乙方责任1. 乙方应理解并接受甲方在正常生活活动中可能产生的一定程度的噪音。
2. 乙方在遇到噪音问题时，应首先与甲方友好沟通，寻求解决方案。
3. 乙方有权在甲方违反本协议规定时，要求甲方采取相应措施减少噪音。
四、噪音控制措施1. 甲方在进行装修、维修等可能产生较大噪音的活动时，应提前通知乙方，并尽量安排在白天进行。
2. 甲方在夜间使用洗衣机、吸尘器等噪音较大的家用电器时，应尽量控制在晚上10点前完成。
3. 甲方在播放音乐、观看电视或电影时，应使用耳机或将音量调至不扰民的程度。
五、违约责任如甲方违反本协议规定，乙方有权要求甲方立即停止噪音行为，并可要求甲方采取补救措施。
若甲方拒不改正，乙方可向物业管理部门或相关执法机构投诉。
六、协议变更与解除1. 本协议一经双方签字盖章后生效，未经双方协商一致，任何一方不得擅自变更或解除本协议。
2. 如因不可抗力或其他特殊原因导致本协议无法继续履行，双方可协商变更或解除本协议。
七、其他1. 本协议一式两份，甲乙双方各执一份，具有同等法律效力。
2. 本协议未尽事宜，双方可另行协商解决。
甲方签字：_____________________乙方签字：_____________________签订日期：____年____月____日（注：以上内容仅供参考，具体协议内容应根据实际情况制定，并建议在法律专业人士的指导下完成。
精心整理阳光海上城幼儿园室内背景噪声计算书计算人：校核人：阳光海上城幼儿园室内背景噪声计算书项目概况《建筑物理环境与设计》（中国建筑工业出版社出版，柳孝图主编，出版时间：2008.3.1）《民用建筑隔声设计规范》GB50118-2010分析目的判断威阳光海上城幼儿园项目是否满足《绿色建筑评价标准》GB/T50378-2014第8.2.1条评分项“主要功能房间室内噪声级，评价总分值6分。
噪声级达到现行国家标准《民用建筑隔声设计规范》GB50118中低限标准限值和高要求标准限值的平均值，得3分；达到高要求标准限值得6分”；本项目幼儿园临近机动车停车场和公共活动场地，故选幼儿园部份房间计算背景噪声。
本项目环境噪声影响参评建筑测点上的噪声监测值，根据取最不利噪声值原则，取最大噪声60dB （A ）进行室内背景噪声计算。
计算分析内容本项目主要分析噪声对最不利位置住宅的影响，以判断本项目室内的背景噪声是否满足房间的允许噪声级低限标准限值55dB和高要求标准限值50dB的平均值52.5dB;或者达到高要求标准限值45dB。
外墙构造：水泥砂浆（20.0mm）+岩棉板（50.0mm）+加气混凝土砌块（200.0mm）+水泥砂浆（20.0mm）根据《建筑物理》（第四版）附表2，采用和本项目墙体质量相近的墙体隔声量数据，200mm厚水泥粉煤灰砌块，双面抹灰20mm水泥砂浆,墙体面密度150kg/m2，相对本项目墙房间总吸声量A的确定房间总吸声量A由下式确定：式中：A ——房间总吸声量，m 2；i α——材料的吸声系数，在不同声音频率下α的值不同；i S ——围护结构7.m 2，这里包括内墙、内窗、地板和天花板。
表错误！未指定顺序。
计算采用材料在各频率下的吸声系数不同频率下外墙外窗隔声量，隔声量数据如下：表错误！未指定顺序。
外墙外窗不同频率下隔声量（dB ）以125HZ 下数据为例，外墙隔声量29dB ，外窗隔声量27.3dB 。

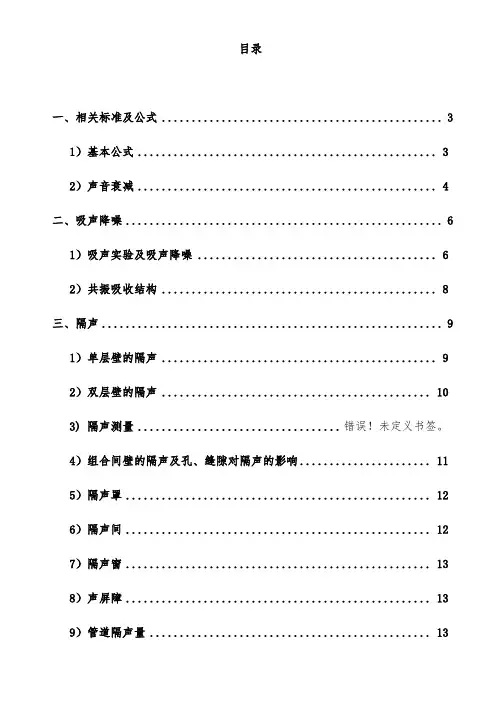

目录一、相关标准及公式 (3)1）基本公式 (3)2）声音衰减 (4)二、吸声降噪 (6)1）吸声实验及吸声降噪 (6)2）共振吸收结构 (8)三、隔声 (9)1）单层壁的隔声 (9)2）双层壁的隔声 (10)3) 隔声测量.................................. 错误！未定义书签。
4）组合间壁的隔声及孔、缝隙对隔声的影响 (11)5）隔声罩 (12)6）隔声间 (12)7）隔声窗 (13)8）声屏障 (13)9）管道隔声量 (13)四、消声降噪 (14)1）阻性消声器 (14)2）扩张室消声器 (16)3）共振腔式消声器 (17)4）排空放气消声器 (15)压力损失 (15)气流再生噪声 (15)五、振动控制 (18)1）基本计算 (18)2）橡胶隔振器（软木、乳胶海棉） (19)3）弹簧隔振器 (20)重要单位： 1N/m=1kg/s2 1r/min=1/60HZ 标准大气压1.013*105气密度5273.2=1.29 1.01310PT ρ⨯⨯⨯基准声压级Po=10*105 基准振动加速度10-6m/s2 1Mpa=1000000N/m2倍频程测量范围: 中心频率两侧70.7%带宽；1/3倍频程测量范围: 中心频率两侧23.16%带宽 一、相关标准及公式 1）基本公式声速331.50.6c t =+ 声压与声强的关系22P I=cv cρρ= 其中v wA =,单位：W/m 2声能密度和声压的关系，由于声级密度I cε=，则22P c ερ= J/m 3质点振动的速度振幅p Iv c pρ== m/s 《环境影响噪声控制工程—洪宗辉P11》 A 计权响应与频率的关系见下表《注P350》等效连续A 声级0.1110lg10AiL eq ti tiiL =∆∆∑∑ ti ∆第i 个A 声级所占用的时间昼夜等效声级0.10.1(10)5310lg 101088dnL L dn L +⎡⎤=+⎢⎥⎣⎦22：00～7：00为晚上本底值90L ，2109050()60AeqL L L L -=+如果有N 个相同声音叠加，则总声压级为110lg p p L L N =+ 如果有多个声音叠加10110lg(10)PIL Np i L ==∑声压级减法101010lg(1010)PT PB L L PS L =-背景噪声（振动）修正值2）声音衰减（1）点声源常温时球面声波扩散的表达式210lg4p w QL L r π=+ 半径分别为r 1和r 2两点的扩散声压级差2120lg d r A r = 自由空间120lg 11p w L L r =-- 半自由空间120lg 8p w L L r =-- （2）线声源声压级：110lg 3p w L L r =--半径分别为r 1和r 2两点的扩散声压级差2110lgd r A r = 声屏障计算规范 （3）有限长线声源如果测得在0r 处的声压级为0()P L r ，设线声源长为l 0，那么距r 处的声压： 当000r l r l >>且时，可近似简化为()0()()20/P P o L r L r r r =-，即在有限长线声源的远场，有限长线声源可当作点声源处理。
背景噪声计算书Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998阳光海上城幼儿园室内背景噪声计算书计算人：校核人：日期：阳光海上城幼儿园室内背景噪声计算书项目概况工程名称：阳光海上城幼儿园地理位置：本工程位于山东省威海市经济技术开发区大庆路南，疏港路西，九龙明珠北，东海路东，现皇冠庆威工业园内。
项目组成：本工程总建筑面积约，占地面积：。
设计范围：本工程由山东新元建筑规划设计有限公司完成设计工作。
图 1 阳光海上城幼儿园项目总平面图分析依据《绿色建筑评价标准》GB/T 50378-2014《绿色建筑评价技术细则》《声环境质量标准》GB3096-2008《环境影响评价技术导则声环境》《建筑声学设计手册》（中国建筑工业出版社出版，中国建筑科学研究院建筑物理研究所主编，出版时间）《建筑物理环境与设计》（中国建筑工业出版社出版，柳孝图主编，出版时间：）《民用建筑隔声设计规范》GB 50118-2010分析目的判断威阳光海上城幼儿园项目是否满足《绿色建筑评价标准》GB/T 50378-2014第8.2.1条评分项“主要功能房间室内噪声级，评价总分值6分。
噪声级达到现行国家标准《民用建筑隔声设计规范》GB50118中低限标准限值和高要求标准限值的平均值，得3分；达到高要求标准限值得6分”；本项目幼儿园临近机动车停车场和公共活动场地，故选幼儿园部份房间计算背景噪声。
分析条件环境噪声本项目分布在2类声功能区，建筑物环境噪声等效声级昼间分布在60dB （A），夜间分布在50dB（A），造成噪声污染的各因素中，交通影响最大，其次为建筑施工噪声，工业噪声和生活噪声最小。
最不利位置分析根据现场踏勘和对地块周边现状的了解以及该地区的发展规划，可能对建设项目产生影响的外环境噪声源主要为交通噪声和公共活动噪声。
由于阳光海上城幼儿园项目南侧为公共活动场地，所以取该项目南侧进行分析，具体位置如所示。
项目室内背景噪声计算书提供者:声明:1本报告经涂改和复印均无效；2、本报告仅用于指定项目，非本项目无效。
项目名称: 委托单位: 编制单位: 负责人: 编制人: 审核人: 报告编号: 报告日期:室外交通环境噪声影响值…… 外墙外窗隔声量 房间总吸声量A 的确定 组合墙有效隔声量计算 室内背景噪声计算 窗墙间缝隙对隔声的影响…… 交通噪声室内背景噪声计算结果1. 计算概述 ...... 1.1. 项目概况 1.2. 计算内容 1.3. 设计依据 2. 分析目的 ...... 3. 分析条件 ...... 3.13.24.计算过程 4.1 4.24.3 4.4 4.5 环境噪声影响值最不利位置分析 4.6 4.7 5.分析结论 3 3 3 4 6项目室内背景噪声计算书1.计算概述1.1.项目概况项目名称建设单位建设地点建设规模、特点附一张总平面图或鸟瞰图12计算内容判断项目建筑是否满足《绿色建筑评价标准》GB/T 50378-2014 第8.1.1条评分项“主要功能房间室内噪声级manzu现行国家标准《民用建筑隔声设计规范》GB50118中的低限要求”；低限要求：卧室、起居室的允许噪声级在白天不大于45 dB，卧室夜间不大于37dB。
13设计依据环境影响评价技术导则声环境》HJ 2.4-2009《建筑声学设计手册》（中国建筑工业出版社出版，中国建筑科学研究院建筑物理研究所主编，出版时间1987.07）《建筑隔声设计一空气声隔声技术》（中国建筑工业出版社出版，康玉成主编，出版时间：2004.10）《建筑物理环境与设计》（中国建筑工业出版社出版，柳孝图主编，出版时间：2008.3.1）《民用建筑隔声设计规范》GB 50118-2010《民用建筑热工设计规范》GB 50176-93《绿色建筑评价标准》GB/T 50378-2014《山东省绿色建筑设计规范》J13204-2015 委托方提供的关于本项目建筑设计图纸委托方提供的其他相关资料2.分析目的卧室、起居室允许噪声级满足以下要求：低限要求：卧室、起居室的允许噪声级在白天不大于45 dB，卧室夜间不大于37dB。
3.分析条件3.1.环境噪声影响值查阅环评报告，得到相应位置的环境噪声影响值。
最好附图表示。
32最不利位置分析根据环评报告中噪声较大的位置，确定最不利位置为哪个楼哪个房间。
最好附图表示。
4.计算过程本报告主要分析噪声对最不利位置房间的影响，以判断本项目室内的背景噪声是否满足卧室、起居室的允许噪声级在关窗状态下白天不大于45 dB，卧室夜间不大于37dB。
4.1.室外交通环境噪声影响值项目周围最不利环境噪声值昼间为51.6 dB （A），夜间为46.1 dB （A）。
42外墙外窗隔声量外墙构造：水泥砂浆（20mm ） +挤塑聚苯板（60 mm ）+加气混凝土砌块（200 mm ） +水泥砂浆（20 mm ）.根据《建筑物理》（第二版）附表IX-1 , 采用和本项目墙体质量相近的墙体隔声量数据，15 cm厚加气混凝土，双面抹灰，面密度140 kg/m 2,较本项目墙体面密度223kg/m 2相对较小（见本项目《建筑构件隔声性能分析报告》），外墙不同频率隔声量如表1所示。
可知空气计权隔声量达43分贝。
表1外墙不同频率下隔声量（dB ）外窗采用断桥隔热铝合金中空玻璃（5+12A+5 ），由于当前未有其隔声性能数据，暂以中空玻璃5+9A+5隔声数据替代，可知空气计权隔声量达32分贝, 隔声量数据来源于《建筑声学设计手册》，如表2所示。
表2门和窗的空气隔声量和计权隔声量Rw因此，本项目外墙、外窗按不同频率隔声量按表二和表二进行计算。
4.3.房间总吸声量A的确定房间总吸声量A由下式确定:A = S sS式中：A ――房间总吸声量，m 2 ；ot i ——材料的吸声系数，在不同声音频率下Si ——围护结构的面积，m 2,这里包括内墙、内窗、地板和天花板。
表3计算采用材料在各频率下的吸声系数围护结构 材料 125 HZ 250 HZ 500 HZ 1000 HZ 2000 HZ 内墙 砖墙抹灰 0.03 0.03 0.03 0.04 0.05 外窗 玻璃窗 0.35 0.25 0.18 0.12 0.07 天花板混凝土涂漆 0.01 0.01 0.02 0.02 0.02 地板混凝土0.010.010.020.020.02将吸声系数和各围护结构面积代入计算，如表4所示:表4房间吸声量计算结果围护结构 面积（m 2）125 HZ 250 HZ 500 HZ 1000 HZ 2000 HZ 内墙 30.52 0.92 0.92 0.92 1.22 1.53 外窗 3.06 1.07 0.77 0.55 0.37 0.21 天花板 12.05 0.12 0.12 0.24 0.24 0.24 地板12.05 0.12 0.12 0.24 0.24 0.24 总计57.682.231.921.952.072.2244 组合墙有效隔声量计算本项目对1号楼4层西侧D 户型主卧室内声环境进行分析，4层平面如图1 所示：图14层平面本项目1号楼4层高度为2.8 m ，主卧南侧外窗面积3.06 m 2，则面对室外 噪声最不利的墙面面积为8.68-3.06=5.62 m 2，如图2所示（详见建筑图纸和 门窗表）：a 的值不同;ofJ「：回戒一--I豈 A.- 3_-二丄圻」•客出£ -兀盘亡er Ir■:< u图2卧室平面图不同频率下外墙外窗隔声量，隔声量数据如下：表5外墙、外窗不同频率下隔声量（dB ）材料 面积（m 2）125 HZ 250 HZ 500 HZ 1000 HZ 2000 HZ 外墙 5.62 29 36 39 46 54 外窗3.0627.319.830.335.135.2以125 HZ 下的隔声量数据为例，外墙隔声量29 dB ，外窗隔声量27.3 dB 。
各部分的透声系数按照下式计算：T =10 EL式中：T ——透声系数；TL ――构件隔声量，dB 。
则组合墙的平均透声系数为:则墙体平均隔声量为:TL =10lg 1=10lg ------- 环畀8--------- = 28.32Mi0821 M0921计算分析位置客斤DK2021YTC2718TCI主卧21 / 10f 5.62x104.仪9 +3.06咒104总在计算出墙体平均隔声量之后需要对其进行修正。
根据《建筑声学设计》计 算房间的窗和墙组合后的实际有效隔声量。
计算公式如下：AR 有效=R 实+ ioig - --- ---S外墙+ S外窗式中：R 实一一实际隔声量，125 HZ 下计算值为28.32 dB ； A ――房间的总吸声量，125 HZ 下为2.23 m 2。
AR 有效=R 实中10 lg—匚W S外墙十S 外窗2 32 =28.32 +10 lg ------ : ----- = 22.425.62+3.06按照上述公式，对窗墙组合不同频率下的隔声量计算结果如下表:表6窗墙组合不同频率下隔声量（dB ）4.5.室内背景噪声计算根据计算窗墙组合有效隔声量数据，可知最小隔声量为在250 Hz 处的隔声 量 17.59 dB 。
46窗墙间缝隙对隔声的影响一个隔声结构的孔和缝隙对其隔声性能有很大的影响。
孔和缝隙的影响主要 决定于它们的尺寸和声波波长的比值。
如果孔的尺寸大于声波波长时，透过孔的 声能可近似认为与孔的面积成正比。
孔和缝隙使壁的隔声效果降低数值为：1+鱼100.侃S CAR=10lg ——C-—1+ —S C式中：R o ――隔声结构的隔声量，通过上述计算为17.59dB ；S o、S C――分别为孔、缝隙和封闭面的面积。
通常窗和墙之间有0.5 cm左右的缝隙，该处缝隙会用材料填实。
考虑到填充材料并不具备一定的隔声性能以及最不利的原则，认为该处为窗墙间缝隙。
本报告计算中外窗的周长7 m，缝隙面积为7X 0.(05=0.035 m2;窗墙的组合面积为8.68 m 2，代入上式计算得A R=0.9 dB 。
则窗墙组合在缝隙影响下的隔声量为17.59-0.9=16.69 dB 。
4.7.交通噪声室内背景噪声计算结果针对上述计算结果，根据环境噪声值：昼间为51.6 dB，夜间为46.1 dB，经过围护结构隔声和考虑室内吸声量后，即用环境噪声值分别减去窗墙组合的计权隔声量，则室内背景噪声为：昼间：51.6-16.69=34.91 dB夜间：46.1-16.69=29.41dB结果显示本项目最不利房间在关窗状态下的背景噪声值，昼间为34.91dB(A)，夜间为29.81dB(A)，满足《绿色建筑评价标准》“卧室、起居室的允许噪声级在白天不大于45 dB(A)，夜间不大于37 dB(A)。
”中关于卧室、起居室室内背景噪声的要求。
5.分析结论本项目最不利房间在关窗状态下的背景噪声值，昼间为34.91dB(A)，夜间为29.81dB(A)，满足山东省《绿色建筑评价标准》GB/T 50378-2014 第8.1.1 条评分项“主要功能房间室内噪声级达到现行国家标准《民用建筑隔声设计规范》GB50118中的低限要求。
”。
