霍尔式传感器

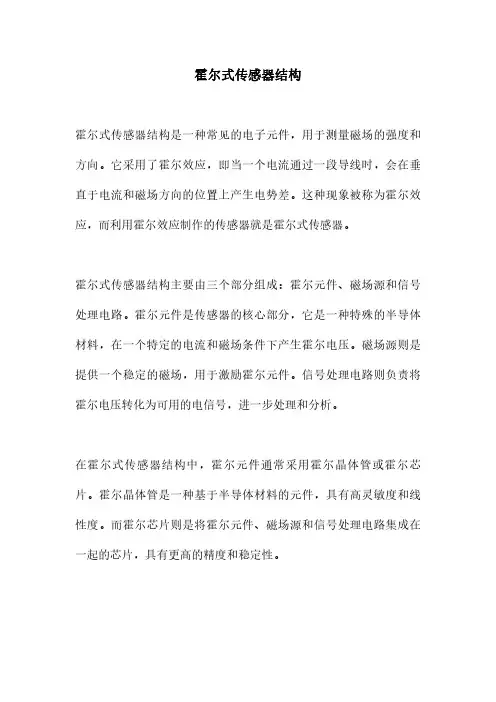

霍尔式传感器结构霍尔式传感器结构是一种常见的电子元件，用于测量磁场的强度和方向。

它采用了霍尔效应，即当一个电流通过一段导线时，会在垂直于电流和磁场方向的位置上产生电势差。

这种现象被称为霍尔效应，而利用霍尔效应制作的传感器就是霍尔式传感器。

霍尔式传感器结构主要由三个部分组成：霍尔元件、磁场源和信号处理电路。

霍尔元件是传感器的核心部分，它是一种特殊的半导体材料，在一个特定的电流和磁场条件下产生霍尔电压。

磁场源则是提供一个稳定的磁场，用于激励霍尔元件。

信号处理电路则负责将霍尔电压转化为可用的电信号，进一步处理和分析。

在霍尔式传感器结构中，霍尔元件通常采用霍尔晶体管或霍尔芯片。

霍尔晶体管是一种基于半导体材料的元件，具有高灵敏度和线性度。

而霍尔芯片则是将霍尔元件、磁场源和信号处理电路集成在一起的芯片，具有更高的精度和稳定性。

磁场源可以是恒定的磁铁或电磁线圈。

当磁场源靠近霍尔元件时，它会产生一个磁场，使霍尔元件中的电子发生偏转，从而产生霍尔电压。

磁场源的强度和方向决定了霍尔电压的大小和极性。

信号处理电路将霍尔电压转化为可用的电信号。

它通常包括放大器、滤波器和AD转换器。

放大器用于增强霍尔电压的幅度，以提高传感器的灵敏度。

滤波器则用于去除噪声和干扰信号，以保证输出信号的稳定性和准确性。

AD转换器将模拟信号转换为数字信号，方便进一步处理和分析。

霍尔式传感器结构具有许多优点。

首先，它具有高灵敏度和线性度，能够精确测量磁场的强度和方向。

其次，它对温度和湿度的变化不敏感，适用于各种环境条件。

此外，霍尔式传感器结构还具有体积小、功耗低、响应速度快等特点，非常适合集成在微型设备和电子产品中。

在实际应用中，霍尔式传感器结构被广泛应用于许多领域。

例如，它可以用于电机控制系统中，测量电机的转速和位置，实现闭环控制。

它还可以用于汽车行驶控制系统中，监测车辆的速度和方向，实现自动驾驶。

此外，霍尔式传感器结构还可以应用于磁卡读写器、磁浮列车、电子指南针等领域。

霍尔传感器总结1. 引言霍尔传感器是一种广泛应用于电子设备中的传感器，它可以用于检测磁场的存在和强度。

相比于传统的接触式传感器，霍尔传感器具有非接触式、高精度、高灵敏度等优势，因此在许多领域使用广泛。

本文将对霍尔传感器进行总结，包括原理、分类、应用和市场前景等内容。

2. 霍尔传感器原理霍尔传感器的工作原理基于霍尔效应，在一定情况下，导体中通过的电流会受到磁场的影响。

当一个电流通过置于磁场中的导体时，导体内会产生一个由电场力引起的霍尔电压，这个现象被称为霍尔效应。

霍尔传感器利用霍尔效应来检测磁场的存在和强度。

3. 霍尔传感器分类根据霍尔传感器的工作原理和结构特点，可以对其进行不同的分类：3.1 线性霍尔传感器线性霍尔传感器可以精确地测量磁场的强度，并输出与之对应的电压或电流信号。

它们通常用于测量磁场的大小，如磁铁的磁场强度等。

3.2 开关式霍尔传感器开关式霍尔传感器可以根据磁场的存在与否，输出高电平或低电平信号。

它们通常用于检测磁场的开关状态，如检测磁铁的位置或检测金属物体的接近程度等。

3.3 旋转式霍尔传感器旋转式霍尔传感器可用于测量旋转物体的角度或位置。

通过将一个磁场源固定在旋转物体上，当旋转物体转动时，磁场的变化会被霍尔传感器检测到，并转换为相应的电信号输出。

这种传感器常用于测量舵机、电机等旋转设备的角度。

4. 霍尔传感器应用由于霍尔传感器具有非接触式、高精度、高灵敏度等特点，因此在许多领域得到了广泛的应用，包括但不限于以下几个方面：4.1 电子设备领域•磁性存储设备：用于读取和写入磁盘驱动器中的数据。

•磁卡读卡器：用于读取信用卡和身份证等磁卡信息。

•磁传感器：用于测量电流、速度、加速度等参数。

•磁场导航传感器：用于手机、平板电脑等设备的方向感应和指南针功能。

4.2 汽车行业•飞轮传感器：用于测量引擎转速。

•节气门传感器：用于测量引擎负荷和控制油门开度。

•刹车传感器：用于测量刹车系统的状态，如制动液压力等。

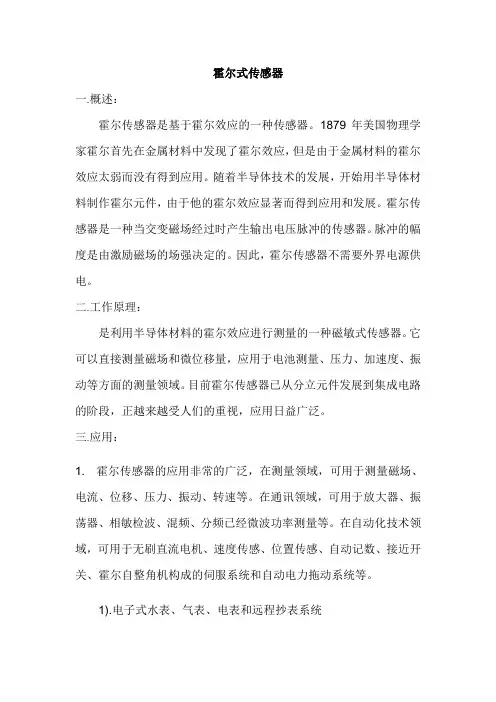

霍尔式传感器一.概述：霍尔传感器是基于霍尔效应的一种传感器。

1879年美国物理学家霍尔首先在金属材料中发现了霍尔效应，但是由于金属材料的霍尔效应太弱而没有得到应用。

随着半导体技术的发展，开始用半导体材料制作霍尔元件，由于他的霍尔效应显著而得到应用和发展。

霍尔传感器是一种当交变磁场经过时产生输出电压脉冲的传感器。

脉冲的幅度是由激励磁场的场强决定的。

因此，霍尔传感器不需要外界电源供电。

二.工作原理：是利用半导体材料的霍尔效应进行测量的一种磁敏式传感器。

它可以直接测量磁场和微位移量，应用于电池测量、压力、加速度、振动等方面的测量领域。

目前霍尔传感器已从分立元件发展到集成电路的阶段，正越来越受人们的重视，应用日益广泛。

三.应用：1. 霍尔传感器的应用非常的广泛，在测量领域，可用于测量磁场、电流、位移、压力、振动、转速等。

在通讯领域，可用于放大器、振荡器、相敏检波、混频、分频已经微波功率测量等。

在自动化技术领域，可用于无刷直流电机、速度传感、位置传感、自动记数、接近开关、霍尔自整角机构成的伺服系统和自动电力拖动系统等。

1).电子式水表、气表、电表和远程抄表系统2).控制设备中传送速度的测量3).无刷直流电机的旋转和速度控制4).在工程中测量转动速度和其他机械上的自动化应用5).转速仪、速度表以及其他转子式计量装置2.H1系列霍尔式交流大电流传感器1).厂品说明：品牌:汇博型号:CDLH-J1H13；BDLH-J2H13;BDLH-J4aH13 测量范围:4K-100KA AC 测量精度:±1.0 精度等级:1.0 频率:5-10K （Hz）尺寸:订制（mm）重量:15（kg）适用范围:用于电解、电镀、冶金、氯碱、化工等行业，对直流大电流进行测量。

2).霍尔效应隔离型传感器/变送器主要特点：1> 采用霍尔效应原理，直检式测量；2> 高精度、低功耗、性价比高；3> 线性测量范围：0～120%标称输入；4> 频响：5Hz～10KHz；5> 额定环境温度：-10~+70℃；6> 隔离电压：>3 KVDC，1分钟；7> 过载能力：30倍标称输入，持续5秒；8> 平均无故障工作时间>5万小时；9> 多种输出类型及安装结构任选；10>可订制真有效值变换输出产品；11>2KA以上电流壳体按用户要求订制。

霍尔式传感器工作原理霍尔式传感器是一种常用的非接触式传感器，它利用霍尔效应来检测电流、磁场或者磁通量密度。

霍尔效应是指当导体中的电流通过时，会在导体的两侧产生电压差，而这个电压差与电流、磁场的方向和大小有关。

霍尔式传感器利用这一原理，可以实现对磁场的测量和检测，因此在许多领域得到了广泛的应用。

霍尔式传感器的工作原理主要是基于霍尔效应。

当导体中有电流通过时，会在导体的两侧产生电压差，这个电压差与电流的方向和大小有关。

而当导体处于磁场中时，磁场会对电流的运动方向产生影响，从而导致电压差的改变。

霍尔式传感器利用这种原理，通过检测电压差的变化来实现对磁场的测量和检测。

在霍尔式传感器中，通常会使用霍尔元件来实现对磁场的检测。

霍尔元件是一种半导体器件，它的工作原理是基于霍尔效应。

当霍尔元件处于磁场中时，磁场会对载流子的运动方向产生影响，从而导致霍尔元件两侧产生电压差。

通过测量这个电压差的大小，就可以得到磁场的信息。

而且，由于霍尔元件是一种非接触式的传感器，因此可以实现对高速运动物体的测量，具有很高的测量精度和稳定性。

除了对磁场的测量和检测外，霍尔式传感器还可以应用于电流的测量。

在电流测量中，霍尔元件会受到电流的影响，从而产生电压差。

通过测量这个电压差的大小，就可以得到电流的信息。

这种方法可以实现对高电流的测量，并且不需要与被测电流直接接触，因此具有很高的安全性和可靠性。

总的来说，霍尔式传感器是一种非常重要的传感器，它利用霍尔效应来实现对磁场和电流的测量和检测。

由于其非接触式的特性，可以应用于许多领域，如工业控制、汽车电子、航空航天等。

而且，随着半导体技术的发展，霍尔式传感器的性能和精度还会不断提高，将会有更广泛的应用前景。

霍尔传感器作用霍尔传感器是一种基于霍尔效应原理的传感器，可以检测到物体周围的磁场变化，并将其转化为电信号输出。

它主要由霍尔元件、信号处理电路和输出电路三部分组成，具有响应速度快、精度高、使用寿命长等特点，被广泛应用于自动化控制、电子设备、汽车等领域。

霍尔传感器的作用主要体现在以下几个方面：1. 测量磁场强度：霍尔传感器可以用来测量磁场的强度和方向。

通过检测磁场的变化，可以判断物体的位置、运动状态等信息。

在自动化控制系统中，霍尔传感器通常用于检测电机的转速和位置，以实现精确的控制。

2. 检测磁性物体：由于霍尔传感器对磁场变化非常敏感，因此可以用来检测磁性物体的存在。

例如，在汽车中，可以使用霍尔传感器来检测车辆上的铁磁性检测标记，以实现自动驾驶或自动停车等功能。

3. 检测磁性开关：霍尔传感器还可以作为磁性开关使用。

通过引入一个磁场源，当检测到磁场强度超过设定阈值时，传感器会输出一个电信号，用于触发相关设备的开关操作。

这种应用广泛用于安全系统、门禁系统等场所。

4. 测量电流：一些特殊类型的霍尔传感器还可以用来测量电流。

通过将电流通过一个导线，再将霍尔传感器安装在导线附近，可以利用霍尔效应测量导线中的电流强度。

这种应用在电力系统和电子设备中非常常见。

5. 检测安全气囊：在汽车上，霍尔传感器还可以用来检测安全气囊是否正常工作。

通过检测车辆的加速度和速度，当发生碰撞时，霍尔传感器会触发安全气囊的充气装置，保护乘客的安全。

总之，霍尔传感器作为一种基于霍尔效应原理的传感器，可以广泛应用于自动化控制、电子设备、汽车等领域。

它的作用包括测量磁场强度、检测磁性物体、检测磁性开关、测量电流和检测安全气囊等。

随着物联网和智能化技术的不断发展，霍尔传感器将会在更多领域发挥重要作用，为人们的生活带来更多的便利和安全。

霍尔式电流传感器结构原理霍尔式电流传感器结构原理霍尔式电流传感器是一种用于测量电流的传感器，它基于霍尔效应来实现电流的非接触式检测。

它通过结构和原理来完成电流测量，下面我们来详细介绍其结构和工作原理。

一、结构霍尔式电流传感器主要由霍尔元件、磁路、信号处理电路和输出接口等组成。

1. 霍尔元件：霍尔元件通常采用双极性型霍尔元件，其内部有感应电极，可以感受到外部磁场的变化。

2. 磁路：为了产生一个稳定的磁场，通常在霍尔元件周围设置磁路。

磁路通常由一个磁芯和线圈构成，线圈中通有测量电流。

3. 信号处理电路：霍尔元件感应到的磁场变化会转化为电信号，信号处理电路则对该电信号进行放大、滤波和线性化处理。

4. 输出接口：将信号处理电路的输出信号转换为标准电流或电压输出，供使用者读取和处理。

二、工作原理1. 工作原理概述：当电流通过霍尔元件附近的线圈时，会产生一个磁场，该磁场会影响到在霍尔元件内感应电极上的霍尔电压。

通过测量霍尔电压的变化，可以推算出电流的大小。

2. 具体工作原理：当电流通过线圈时，线圈产生的磁场使得霍尔元件内感应电极上的霍尔电压发生变化。

霍尔电压与通过线圈的电流成正比。

由于霍尔电压是正比于电流的，所以可以通过测量霍尔电压的大小来计算电流的值。

三、优势和应用1. 优势：霍尔式电流传感器具有非接触式测量、高精度、低功耗、响应速度快、抗电磁干扰能力强等优点。

2. 应用：霍尔式电流传感器广泛用于电力系统、工业自动化、电动汽车、逆变器、电源管理和电力监测等领域，用于实时监测、控制和保护电流。

总结：霍尔式电流传感器利用霍尔效应来实现电流的非接触式测量。

通过霍尔元件感应外部磁场的变化，经过信号处理电路的处理，将电流转换为可读取的电压或电流输出。

该传感器具有非接触式测量、高精度、低功耗等优点，被广泛应用于各个领域的电流监测和控制。

简述霍尔式传感器
霍尔式传感器（Hall Sensor）是一种基于霍尔效应工作原理的
传感器。

霍尔效应是指当电流通过一块带有磁场的导体时，导体两侧会产生不同电势差的现象。

霍尔式传感器利用这种原理来检测磁场的存在、强度和方向。

霍尔式传感器通常由霍尔片、放大器和输出电路组成。

霍尔片是一个直线状的导体，通常是用硅、铟化锡或镓化铟等材料制成，其两侧附加电源可产生电场。

当磁场垂直于霍尔片时，磁场力会使得霍尔片两侧电子密度不一致，导致电势差的产生。

这个电势差会经过放大器放大后，以电压或电流的形式输出。

霍尔式传感器具有许多优点，例如高灵敏度、快速响应、广泛的工作温度范围、较低的功耗和长寿命等。

它们可以用于测量电流、速度、位置和磁场的强度等应用领域。

在汽车行业中，霍尔式传感器通常用于测量旋转速度、轮胎转动和齿轮位置等。

同时，在电子设备中，霍尔式传感器也被广泛应用于开关、安全检测和位置控制等方面。

霍尔式传感器不仅具有很大的应用前景，而且其价格相对便宜、结构简单，便于集成和安装，因此在工业控制、汽车工程、航空航天和消费电子等领域有着广阔的市场。

霍尔式传感器工作原理
霍尔式传感器是一种常用的磁敏传感器，它利用霍尔效应来检测磁场的存在和
强度。

霍尔效应是指当导体中有电流通过时，放置在导体两侧的磁场会引起电压差，这种现象被称为霍尔效应。

在霍尔式传感器中，通过测量这种电压差来确定磁场的特性，从而实现对磁场的检测和测量。

霍尔式传感器通常由霍尔元件、电源和信号处理电路组成。

当磁场作用于霍尔
元件时，会产生电压差，这个电压差与磁场的强度成正比。

电源为霍尔元件提供工作所需的电流，而信号处理电路则对霍尔元件输出的电压进行放大、滤波和处理，最终将其转换为可供系统使用的电信号。

在实际应用中，霍尔式传感器有着广泛的用途。

例如在汽车行业中，霍尔式传
感器被用于发动机的转速检测、车速检测和曲轴位置检测等方面。

此外，在工业自动化控制领域，霍尔式传感器也被广泛应用于位置检测、速度测量和角度测量等方面。

由于其结构简单、响应速度快、精度高等特点，霍尔式传感器在工业生产中发挥着重要的作用。

霍尔式传感器的工作原理可以简单总结为，当磁场作用于霍尔元件时，会产生
电压差，这个电压差与磁场的强度成正比。

通过电源和信号处理电路的配合，最终将霍尔元件输出的电压转换为可供系统使用的电信号。

这种工作原理使得霍尔式传感器能够准确、快速地检测和测量磁场，从而满足各种应用场景的需求。

总之，霍尔式传感器以其简单、快速、精确的特点，在工业控制、汽车电子、
家用电器等领域得到了广泛的应用。

通过对磁场的检测和测量，霍尔式传感器为各种系统的正常运行提供了重要的支持，也为现代科技的发展做出了重要贡献。
