详解液压支架单伸缩立柱规格参数

ZY10000/20/38D掩护式支架使用维护说明书执行标准：MT312-2000《液压支架通用技术条件》目录前言.................................................................................................................................................... - 2 -第一章综合安全指南............................................................................................................................ - 4 -第一节提高操作人员及其他有关人员的安全意识 .................................................................... - 4 -第二节个人安全指南.................................................................................................................... - 4 -第三节检修安全指南.................................................................................................................... - 5 -第四节操作安全指南.................................................................................................................... - 7 -第五节拆装安全指南...................................................................................................................- 11 -第六节运输安全指南.................................................................................................................. - 12 -第二章储存、运输、安装及试运转.................................................................................................. - 13 -第一节储存.................................................................................................................................. - 13 -第二节支架地面运输.................................................................................................................. - 14 -第三节下井前地面联调试运转.................................................................................................. - 15 -第四节井下运输及安装.............................................................................................................. - 16 -第三章操作...................................................................................................................................... - 19 -第一节操作步骤.......................................................................................................................... - 19 -第二节对支架操作维护的要求.................................................................................................. - 20 -第四章液压系统.................................................................................................................................. - 23 -第一节液压系统的组成.............................................................................................................. - 23 -第二节液压系统中主要液压部件的功能与原理 ...................................................................... - 23 -第五章液压支架主要技术特征.......................................................................................................... - 31 -第一节液压支架主要技术参数.................................................................................................. - 31 -第二节液压支架主要结构件...................................................................................................... - 33 -第六章液压支架常见故障与排除...................................................................................................... - 36 -第一节、结构件和连接销轴.......................................................................................................... - 36 -第二节、液压系统及液压元件...................................................................................................... - 37 -第三节、操作和支护...................................................................................................................... - 38 -七、附表：液压系统常见故障、原因及排除方法 .............................................................................. - 41 -前言本使用维护说明书，是一份如何正确使用液压支架的综合性资料。

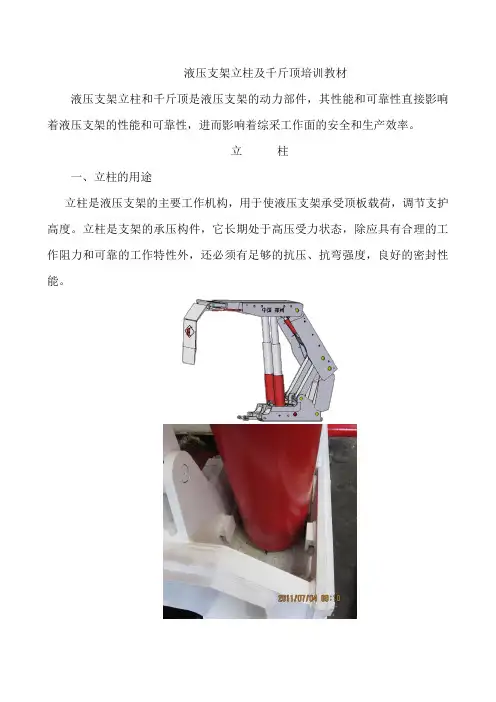

液压支架立柱及千斤顶培训教材液压支架立柱和千斤顶是液压支架的动力部件，其性能和可靠性直接影响着液压支架的性能和可靠性，进而影响着综采工作面的安全和生产效率。

立柱一、立柱的用途立柱是液压支架的主要工作机构，用于使液压支架承受顶板载荷，调节支护高度。

立柱是支架的承压构件，它长期处于高压受力状态，除应具有合理的工作阻力和可靠的工作特性外，还必须有足够的抗压、抗弯强度，良好的密封性能。

二、立柱的分类、结构、工作原理在国产液压支架中，立柱根据结构的不同大致可分为：单伸缩立柱和双伸缩立柱两种。

在单伸缩立柱中又分为不带机械加长杆和带机械加长杆的二种。

当立柱伸缩比较大时，可选用带机械加长杆的单伸缩立柱，也可选用双伸缩立柱。

带机械加长杆的单伸缩立柱结构简单，成本低，但不如双伸缩立柱使用方便。

1、单伸缩立柱1.1、单伸缩立柱的结构单伸缩立柱主要由缸体、活柱、导向套、密封件组成。

下图所示为卡环式单伸缩立柱。

缸体1位于立柱的最外层，是液压缸的主体。

缸体一端为缸口，另一端为焊有凸球面的缸底。

缸体上焊有可与操纵阀相连的下腔接头（进液孔）和上腔接头（回液口）。

在组装支架时，缸底与支架的底座柱窝相连接。

活柱4由柱头、柱管、柱塞三体焊接而成，可在缸体中上下运动，成为液压缸中传递力的重要组件。

柱头上部为凸球面，在组装支架时，柱头与顶梁柱窝相连接。

柱体表面为先镀锡青铜（或乳白铬）再镀硬铬的双层复合镀层，以防止磨损和锈蚀。

柱塞上装有两件树脂夹织物导向环2，以减少柱塞与缸壁的磨损，提高滑动功能。

在两件导向环之间装有聚氨酯活塞密封3，组成缸体的下腔密封。

导向套5是活柱在往复运动时起导向作用的部件，导向套内表面上装有两件树脂夹织物导向环和聚氨酯杆密封，形成活柱运动时的导向和密封，外表面装有聚氨酯静密封，形成与缸体的密封。

卡环9、挡套12、挡圈11共同组成导向套与缸体的连接。

防尘圈13和O形密封圈组成导向套的内、外表面防尘作用。

1.2、单伸缩立柱的工作原理1、升柱当操纵阀手柄扳到升柱位置时，由操纵阀来的压力液从下腔接头进入立柱活塞腔，使活柱升起，直至顶梁与顶板接触。

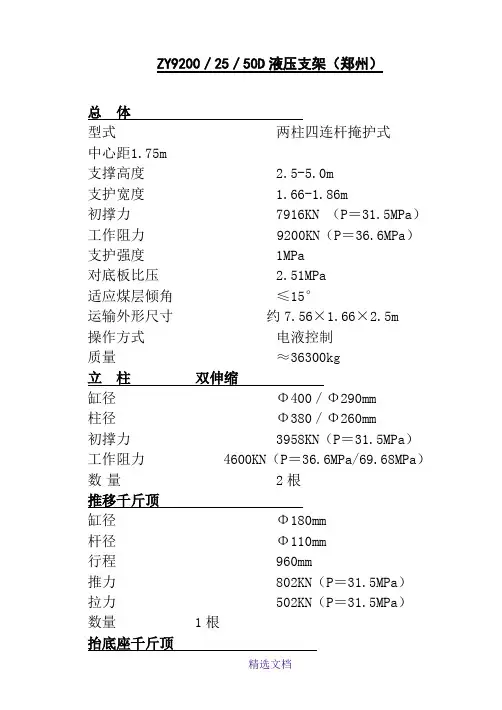

ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力 4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量 1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机 7LS6输送机 SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力 2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）数量4根配套设备采煤机 MG800/1880-WDMGTY750/1715-3.3D输送机 SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力 2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机 MG650/1510-WD输送机 SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：125mm杆径：70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均 0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m 操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮 P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机 MG610/1400-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量 1根调底座千斤顶杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）采煤机 MG300/700-WD 输送机 SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量 1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m 拆除前梁约4.68×1.43×2.1m 操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大)适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa 底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 M Pa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 M Pa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa工作阻力1000KN P＝31.83MPa数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa 拉力242KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa 拉力42.8KN P＝28MPa 数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距 920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶 (进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m 立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa 工作阻力5000KN P＝36.6MPa 支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力 P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力 P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力 P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量 4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩。

单体液压支柱的类型及型号
单体液压支柱的类型及型号
1、单体液压支柱经过几十年的不断研究和创新，已研制发展了多种单体液压支柱。

支柱按供液方式和工作液不同，分为外供液式和内供液式支柱。

2、中煤单体液压支柱按工作行程不同，分为单伸缩支柱和双伸缩支柱，在不注明行程特征时，为单伸缩支柱。

3单体液压支柱按使用材料不同，分为普通钢质支柱、高钛合金支柱、铝合金支柱、不锈钢支柱等，在不注明材质特征时，为钢质支柱。

4、单体液压支柱根据结构形式可分为活塞式支柱和柱塞悬浮式支柱两大类。

活塞式支柱按工作行程又分为单伸缩和双伸缩支柱。

柱塞悬浮式支柱采用水介质，属于“环保型”支柱。

单体液压支柱型号组成和排列方式说明如下：
（1）“产品类型代号”表明产品类别，支柱用D表示；
（2）“一特征代号”表明支柱按供液方式和工作液不同的分类，内注式用N表示，外注式用W表示；“二特征代号”表明支柱按行程不同的分类，双伸缩支柱用S表示，无字
（3）“主参数代号”依次用支柱的较大高度、额定工作阻力和油缸内径三个参数表明，三个参数均用阿拉伯数字表示，参数之间分别用“-”和“/”符号隔开，大高度的单位为分米（dm）,额定工作阻力位KN，油缸内径单位mmymjt01；
（4）“补充特征代号”用于区分材质、结构等不同的产品，用汉语拼音字母表示，如Q表示轻合金；
（5）“修改序号”表明产品结构有重大修改时作识别之用，用带括号的大写英文字母（A）、（B）、（C）……依次表示。

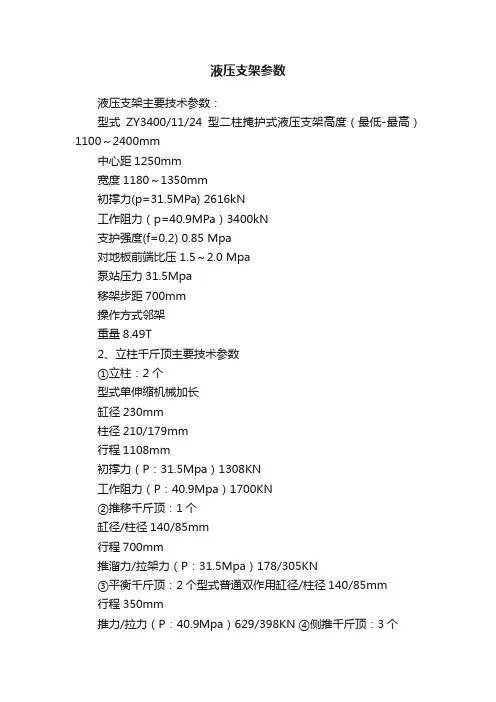

液压支架参数
液压支架主要技术参数：
型式ZY3400/11/24型二柱掩护式液压支架高度（最低-最高）1100～2400mm
中心距1250mm
宽度1180～1350mm
初撑力(p=31.5MPa) 2616kN
工作阻力（p=40.9MPa）3400kN
支护强度(f=0.2) 0.85 Mpa
对地板前端比压 1.5～2.0 Mpa
泵站压力31.5Mpa
移架步距700mm
操作方式邻架
重量8.49T
2、立柱千斤顶主要技术参数
①立柱：2个
型式单伸缩机械加长
缸径230mm
柱径210/179mm
行程1108mm
初撑力（P：31.5Mpa）1308KN
工作阻力（P：40.9Mpa）1700KN
②推移千斤顶：1个
缸径/柱径140/85mm
行程700mm
推溜力/拉架力（P：31.5Mpa）178/305KN
③平衡千斤顶：2个型式普通双作用缸径/柱径140/85mm
行程350mm
推力/拉力（P：40.9Mpa）629/398KN ④侧推千斤顶：3个
型式活塞杆内供液缸径/柱径63/45mm 行程170mm
推力/拉力（P：40.9Mpa）98/48KN ⑤护帮千斤顶：1个
缸径100mm
杆径70mm
行程410mm
初撑力247KN
工作阻力（P：40.9Mpa）321KN
- 1 -。

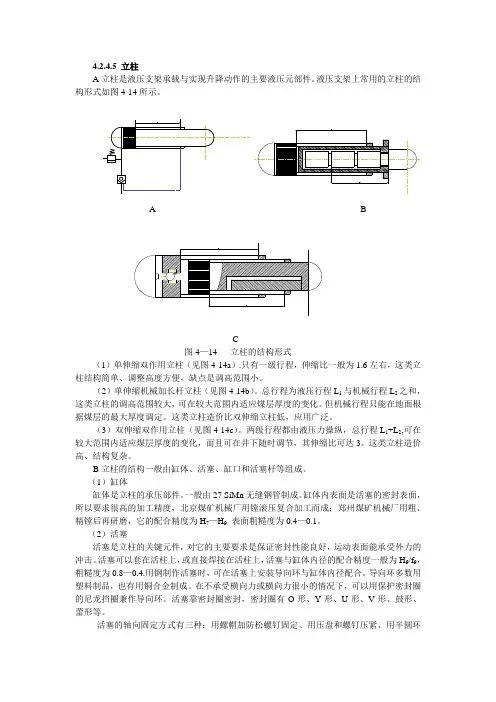

4.2.4.5 立柱A立柱是液压支架承载与实现升降动作的主要液压元部件。

液压支架上常用的立柱的结构形式如图4-14所示。

A BC图4—14 立柱的结构形式（1）单伸缩双作用立柱（见图4-14a）.只有一级行程，伸缩比一般为1.6左右，这类立柱结构简单、调整高度方便，缺点是调高范围小。

（2）单伸缩机械加长杆立柱（见图4-14b）。

总行程为液压行程L1与机械行程L2之和，这类立柱的调高范围较大，可在较大范围内适应煤层厚度的变化。

但机械行程只能在地面根据煤层的最大厚度调定。

这类立柱造价比双伸缩立柱低，应用广泛。

（3）双伸缩双作用立柱（见图4-14c）。

两级行程都由液压力操纵，总行程L1+L2,可在较大范围内适应煤层厚度的变化，而且可在井下随时调节，其伸缩比可达3。

这类立柱造价高、结构复杂。

B立柱的结构一般由缸体、活塞、缸口和活塞杆等组成。

（1）缸体缸体是立柱的承压部件。

一般由27 SiMn无缝钢管制成。

缸体内表面是活塞的密封表面，所以要求很高的加工精度，北京煤矿机械厂用镗滚压复合加工而成；郑州煤矿机械厂用粗、精镗后再研磨，它的配合精度为H7—H9，表面粗糙度为0.4—0.1。

（2）活塞活塞是立柱的关键元件，对它的主要要求是保证密封性能良好，运动表面能承受外力的冲击。

活塞可以套在活柱上，或直接焊接在活柱上，活塞与缸体内径的配合精度一般为H9/f9，粗糙度为0.8—0.4.用钢制作活塞时，可在活塞上安装导向环与缸体内径配合。

导向环多数用塑料制品，也有用铜合金制成。

在不承受横向力或横向力很小的情况下，可以用保护密封圈的尼龙挡圈兼作导向环。

活塞靠密封圈密封，密封圈有O形、Y形、U形、V形、鼓形、蕾形等。

活塞的轴向固定方式有三种：用螺帽加防松螺钉固定、用压盘和螺钉压紧、用半圆环加弹性挡圈固定。

（3）活柱和活塞杆活柱和活塞杆是立柱传递机械力的重要零件，它要能承受压力和弯曲等载荷作用，必须耐磨和耐腐蚀，可用27 SiMn无缝钢管或45号钢制成。

ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距 1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式中心距 1.5m支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式中心距 1.5m支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：?125mm杆径：?70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式中心距 1.5m支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总体型式支撑掩护式中心距 1.5m支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）数量2根配套设备采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa工作阻力6000KN P＝36.1MPa支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa拉力61.3KN P＝28MPa数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa工作阻力1319.5KN P＝42MPa数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂) 总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大)适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa 数量2根护帮千斤顶缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa 数量3根前梁千斤顶缸径Φ140mm行程140mm初撑力431KN P＝28MPa拉力188KN P＝28MPa工作阻力585KN P＝38MPa数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂) 总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa初撑力3141.6KN P=25 MPa中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa降柱力113.33KN P=28MPa工作阻力1000KN P=31.5 MPa短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa拉力168.28KN P=28MPa工作阻力584.67KN P=38MPa前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa拉架力384KN P=28MPa侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa拉力38.15KN P=28MPa护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa拉力54.95KN P=28MPa伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂) 总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa工作阻力1000KN P＝31.83MPa数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂) 总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm杆径Φ100mm行程865mm推力274KN拉力125KN数量2根侧推千斤顶型式内注液内径/外径Φ80/102mm杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂) 总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa工作阻力2500KN P＝40.6/79.5MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安) 总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立) 总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa拉力485KN P＝40.6MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(重庆大江) 总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级342mm二级299mm工作阻力2500KN P＝40.6MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力625KN P＝35MPa拉力337KN P＝35MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量3根ZY3200／9／18液压支架(淮南机械公司潘集机厂) 型式掩护式支撑高度0.9-1.8m支架宽度 1.43-1.60m支架中心距 1.5m支护强度0.52MPa对地比压 1.14MPa工作阻力3200KN初撑力2620KN移架步距0.7m操作方式本架操作系统压力28MPa适应倾角≤35°伸缩梁行程0.7m重量9.63t胶管主进液4D-32-32主回液2-38-10支架进液4D-19-46支架回液4D-19-46其它3-13-322-10-40厂家ISP橡胶制品有限公（沈阳橡四）阀件操纵阀DHC/GZC2/+1（南方）进液三通QJ19/31.5D（南方）回液三通QJ19/38（南方）液控单向阀YDF42/200（东风）安全阀DFA-31.5（东风）ZF4000／17／27H综放支架(淮南机械公司潘集机厂) 总体型式反四连杆结构放顶煤支撑高度 1.7-2.7m支护宽度 1.43-1.60m中心距 1.5m初撑力3516.8KN P＝28MPa工作阻力4000KN P＝31.5MPa支护强度平均0.57-0.63 MPa对底板比压平均1.24MPa适应倾角≤15°操作方式本架最小外形尺寸5000×1420×1600mm重量14.93t立柱缸径Φ200mm柱径Φ185mm行程985mm初撑力879.2KN P＝28MPa工作阻力1000KN P＝31.5MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力562.9KN P＝28MPa拉力364.5KN P＝28MPa数量1根尾梁千斤顶缸径Φ140mm杆径Φ105mm行程340mm初撑力431KN P＝28MPa工作阻力900KN P＝35.4MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程800mm推力140.7KN P＝28MPa拉力61KN P＝28MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa数量3根插板千斤顶缸径Φ100mm杆径Φ70mm行程700mm推力220KN P＝28MPa拉力112KN P＝28MPa数量2根移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力266.1KN P＝28MPa拉力107.2KN P＝28MPa数量1根ZFHG5100/18/28综放过渡支架(淮南机械公司潘集机总体支架高度1800~2800mm支架支护宽度1430~1600mm中心距1500mm额定初撑力4596KN P=31.4MPa额定工作阻力5100KN P=34.45MPa平均支护强度0.65MPa对底板平均比压0.91MPa重量21.6t操纵方式本架操作前立柱缸径Φ200mm柱径Φ170mm行程1000mm初撑力986KN P＝31.4MPa工作阻力1112KN P＝35.45MPa数量2根后立柱缸径Φ230mm柱径Φ210mm行程900mm初撑力1304KN P＝31.4MPa工作阻力1472KN P＝35.45MPa数量2根推移千斤顶缸径Φ180mm杆径Φ90mm行程650mm推力799KN P＝31.4MPa拉力599KN P＝31.4MPa数量1根伸缩千斤顶缸径Φ80mm杆径Φ45mm行程700mm推力158KN P＝31.4MPa拉力108KN P＝31.4MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力99.7KN P＝31.4MPa拉力49.8KN P＝31.4MPa数量3根前梁千斤顶缸径Φ160mm杆径Φ105mm行程160mm工作阻力800KN P＝39.8MPa数量2根移后溜千斤顶缸径Φ125mm杆径Φ85mm行程800mm推力385KN P＝31.4MPa拉力207KN P＝31.4MPa数量1根ZFS4000／17／28综放支架(淮南机械公司潘集机厂) 总体型式正四连杆结构放顶煤支撑高度 1.7-2.8m支护宽度 1.43-1.60m中心距 1.5m初撑力3518.6 KN P＝28MPa工作阻力4000KN P＝31.8MPa支护强度平均0.63 MPa对底板比压平均1.39MPa支护面积 6.42m2适应倾角≤15°操作方式本架最小外形尺寸 6.00×1.43×1.7m立柱缸径Φ200mm柱径Φ185mm行程1100mm初撑力879.6KN P＝28MPa工作阻力1000KN P＝31.8MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力565KN P＝28MPa拉力320.5KN P＝28MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力563KN P＝28MPa工作阻力704KN P＝35MPa拉力364.5KN P＝28MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ50mm行程800mm推力141/176KN P＝28/35MPa拉力96KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力140/176KN P＝28/35MPa拉力96KN P＝28MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力82.3KN P＝28MPa拉力42.7KN P＝28MPa数量3根移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力266KN P＝28MPa拉力107KN P＝28MPa数量1根ZF4000／17.5／28SL综放支架(舜立) 总体型式正四连杆结构放顶煤支撑高度 1.75-2.8m支护宽度 1.43-1.60m中心距 1.5m初撑力3520 KN P＝28MPa 工作阻力4000KN P＝31.8MPa 支护强度平均0.62 MPa对底板比压平均1.3MPa适应倾角≤15°操作方式本架最小外形尺寸 6.18×1.43×1.75m重量15.57t立柱缸径Φ200mm柱径Φ185mm行程1035mm初撑力880KN P＝28MPa工作阻力1000KN P＝31.8MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ105mm行程330mm初撑力563KN P＝28MPa工作阻力900KN P＝44.8MPa 数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程800mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ60mm行程700mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa数量3根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFG5200／22／30H综放过渡支架(舜立) 总体支撑高度2200～3000mm支架宽度1430～1600mm支架中心距1500mm初撑力4652 KN P=28MPa工作阻力5200KN P=31.3MPa支护强度0.53MPa对底板比压 1.17MPa适应倾角≤15°操作方式本架最小外形尺寸 6.7×1.43×2.2m重量18.38t立柱缸径φ230mm杆径φ210mm行程800mm初撑力1163KN P＝28MPa工作阻力1300KN P＝31.3MPa数量4根推移千斤顶缸径φ180mm杆径φ140mm行程700mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根尾梁千斤顶缸径Φ200mm杆径Φ140mm行程350mm初撑力879.6KN P＝28MPa工作阻力1124KN P＝35.8MPa数量2根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm工作阻力161KN P＝32MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa数量4根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFS4400/17/32B综放支架(北京) 总体工作阻力4400KN泵站额定供液压力30MPa额定初撑力4154KN中心距1500mm高度1700~3200mm支护宽度1430~1600mm支护面积 6.74m2平均支护强度0.63MPa对底板平均比压 1.39MPa适应倾角≤10°操作方式本架重量18.798t立柱缸径Φ210mm柱径Φ190mm行程740+745mm初撑力1038.6KN P＝30MPa 工作阻力1100KN P＝31.8MPa 数量4根推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推力462KN P＝30MPa拉力291KN P＝30MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力602KN P＝30MPa工作阻力704KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600mm推力151/176KN P＝30/35MPa 拉力103KN P＝30MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力151/176KN P＝30/35MPa 拉力103KN P＝30MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力93KN P＝30MPa拉力45KN P＝30MPa数量3根护帮千斤顶缸径Φ80mm杆径Φ45mm行程250mm推力151/176KN P＝30/35MPa 拉力103KN P＝30MPa数量2根移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力285KN P＝30MPa拉力115KN P＝30MPa数量1根ZF5200/18/28HL综放支架(郑州煤机厂) 总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm初撑力4640KN P＝28MPa工作阻力5200KN P＝31.3MPa支护强度0.66MPa对底板平均比压 1.45MPa适应倾角≤15°最小外形尺寸 6.808×1.43×1.8m操作方式本架重量18.424t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1160KN P＝28MPa工作阻力1300KN P＝31.3MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程850mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ180mm杆径Φ140mm行程375mm初撑力713KN P＝28MPa工作阻力814KN P＝32MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程850mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力220KN P＝28MPa拉力112KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量3根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFG6200/18/28综放过渡支架(郑州煤机厂) 总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm初撑力4652KN P＝28MPa工作阻力6200KN P＝31.3MPa操作方式本架重量19.76t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1163KN P＝28MPa工作阻力1550KN P＝36.1MPa数量4根推移千斤顶缸径Φ180mm杆径Φ140mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程850mm推力219KN P＝28MPa拉力112KN P＝28MPa 数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa 拉力62KN P＝28MPa数量3根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力220KN P＝28MPa 拉力141KN P＝30MPa 数量2根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa 拉力236KN P＝28MPa 数量1根前梁千斤顶缸径Φ200mm柱径Φ185mm行程140mm初撑力879.6KN P＝28MPa 工作阻力1350KN P＝43MPa 数量2根。

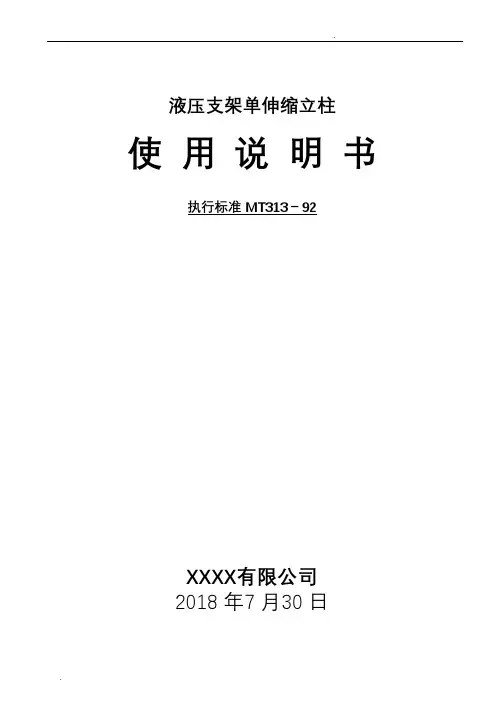

.液压支架单伸缩立柱使用说明书执行标准 MT313－92XXXX有限公司2018 年7 月30 日目录1．概述 (2)2．结构特征及工作原理 (2)3．主要技术参数 (3)4．安装调试及使用操作 (4)5．故障分析与排除 (4)6．安全防护及事故处理 (4)7．保养及维修 (4)8．运输及贮存 (5)9．开箱及检查 (5)10．其他 (5)11．附表 (6)1.概述液压支架立柱是将支架顶梁和底座连接起来的部件，承受顶板的载荷，是支架的主要承载部件。

要求立柱具有足够的强度，工作可靠，使用寿命长。

立柱常用的有两种形式：即双伸缩和单伸缩。

双伸缩立柱调高范围大，使用方便，但其结构复杂，加工精度高，成本高，可靠性差；单伸缩立柱成本低，可靠性高，但不仅具有较高的调高范围，而且具有成本低，可靠性高等优点，但使用时不如双伸缩立柱方便。

立柱系列适用于 ZYY、ZYQ、ZY 型号的二柱掩护式支架和 ZZY、ZZX、ZZ 型号的四柱支撑掩护式支架和 ZD、ZQ、ZE、ZP、ZG、ZT 等型号的液压支架。

缸径规格有∮140、∮160、∮180、∮200、∮230、∮250、∮280 等多种尺寸，使用的工作介质为乳化液，对环境无污染、性能优良、质量可靠，满足液压支架安全性能要求。

2.结构特征和工作原理立柱主要有活柱组件、缸体部件、缸口导向组件和机械加长组件、底阀和其它连接部件组成。

2.1活柱组件包括活柱筒、活塞组件密封件。

而活柱筒由柱塞、柱管和柱头焊接而成，且表面镀乳白铬和硬铬，以增加抗腐蚀、耐磨擦、抗砸碰的能力；活塞组件由导向环、活塞、限位方式和连接固定件组成。

密封件一般选用ft形、鼓形、蕾形、梯形密封圈等形式，并与活塞导向环配合，具有防挤性强，密封可靠，寿命长等特点。

2.2缸体部件主要由缸底和缸筒焊接而成，缸底与支架底座铰接。

2.3缸口导向套件主要由导向套、密封件、JF 防尘圈、缸口连接等组成，导向套与缸口连接方式有螺纹、卡环和钢丝连接，前两种方式使用较多。

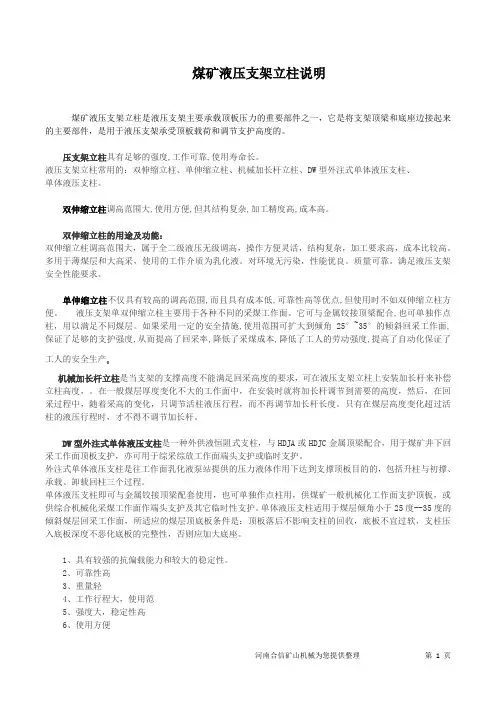

煤矿液压支架立柱说明煤矿液压支架立柱是液压支架主要承载顶板压力的重要部件之一，它是将支架顶梁和底座边接起来的主要部件，是用于液压支架承受顶板载荷和调节支护高度的。

压支架立柱具有足够的强度,工作可靠,使用寿命长。

液压支架立柱常用的：双伸缩立柱、单伸缩立柱、机械加长杆立柱、DW型外注式单体液压支柱、单体液压支柱。

双伸缩立柱调高范围大,使用方便,但其结构复杂,加工精度高,成本高。

双伸缩立柱的用途及功能：双伸缩立柱调高范围大，属于全二级液压无级调高，操作方便灵活，结构复杂，加工要求高，成本比较高。

多用于薄煤层和大高采，使用的工作介质为乳化液。

对环境无污染，性能优良。

质量可靠。

满足液压支架安全性能要求。

单伸缩立柱不仅具有较高的调高范围,而且具有成本低,可靠性高等优点,但使用时不如双伸缩立柱方便。

液压支架单双伸缩立柱主要用于各种不同的采煤工作面。

它可与金属铰接顶梁配合,也可单独作点柱，用以满足不同煤层。

如果采用一定的安全措施,使用范围可扩大到倾角25°~35°的倾斜回采工作面,保证了足够的支护强度,从而提高了回采率,降低了采煤成本,降低了工人的劳动强度,提高了自动化保证了工人的安全生产。

机械加长杆立柱是当支架的支撑高度不能满足回采高度的要求，可在液压支架立柱上安装加长杆来补偿立柱高度，。

在一般煤层厚度变化不大的工作面中，在安装时就将加长杆调节到需要的高度，然后，在回采过程中，随着采高的变化，只调节活柱液压行程，而不再调节加长杆长度。

只有在煤层高度变化超过活柱的液压行程时，才不得不调节加长杆。

DW型外注式单体液压支柱是一种外供液恒阻式支柱，与HDJA或HDJC金属顶梁配合，用于煤矿井下回采工作面顶板支护，亦可用于综采综放工作面端头支护或临时支护。

外注式单体液压支柱是往工作面乳化液泵站提供的压力液体作用下达到支撑顶板目的的，包括升柱与初撑、承载、卸载回柱三个过程。

单体液压支柱即可与金属铰接顶梁配套使用，也可单独作点柱用，供煤矿一般机械化工作面支护顶板，或供综合机械化采煤工作面作端头支护及其它临时性支护。

液压支架型及技术参数液压支架是一种用于支撑重载物体的装置，通过液压系统的利用可以实现起重、支撑、调整等功能。

根据其结构和用途的不同，液压支架可以分为多种类型。

本文将介绍几种常见的液压支架型及其技术参数。

1.单柱式液压支架：单柱式液压支架结构简单，适用于小型设备或机械的支撑。

其特点是承载能力较小，调节范围较窄，但操作简单、结构紧凑。

技术参数包括：-承载能力：通常为几百千克到几吨- 单柱直径：一般为100mm到300mm- 最大行程：一般为200mm到500mm2.多柱式液压支架：多柱式液压支架由多个液压柱组成，承载能力较大，适用于中型设备或机械的支撑。

其特点是调节范围大，平稳性好。

技术参数包括：-承载能力：通常为几十吨到几百吨-柱数：一般为4根以上- 最大行程：一般为200mm到1000mm-工作压力：一般为10MPa到30MPa3.液压千斤顶支架：液压千斤顶支架结构紧凑，适用于局部支撑或起重等工作。

其特点是调节范围大，承载能力较大。

技术参数包括：-承载能力：通常为几吨到几十吨- 最大行程：一般为100mm到500mm-工作压力：一般为20MPa到30MPa4.液压腿式支架：液压腿式支架由多个液压腿组成，适用于大型设备或机械的支撑。

其特点是承载能力大，调节范围大，但结构复杂。

技术参数包括：-承载能力：通常为几十吨到上百吨-腿数：一般为4根以上- 最大行程：一般为200mm到1000mm-工作压力：一般为20MPa到30MPa5.液压托盘式支架：液压托盘式支架由一个或多个液压托盘组成，适用于长距离支撑或起重等工作。

其特点是调节范围大，平稳性好，但结构复杂。

-承载能力：通常为几十吨到上百吨-托盘数：一般为1个或2个- 最大行程：一般为200mm到1000mm-工作压力：一般为20MPa到30MPa以上是几种常见的液压支架型及其技术参数的介绍。

根据具体的需要和工作环境，选择适合的液压支架型可以提高工作效率，并确保工作的安全和稳定。

单体液压支柱厂家金牌品质单体液压支柱单体液压支柱介绍：单体液压支柱是一种新环保型的支护装备，既可与金属铰接顶梁配套用于高档普采和炮采用工作面支护顶板以及综采工作面支护端头，也可单独做点柱或其它临时性支护用。

#five#单体液压支柱利用液体压力产生工作阻力并实现升柱和卸载的单根可缩性支柱。

它与不同规格的金属铰接顶梁或长排梁配合,可适用于煤层倾角在35°以下的任何采煤工作面.对于有冲击地压的采煤工作面,支柱可以更换大流量的三用阀,以满足其支护要求。

各种型号支柱参数：型号额定工作阻力（kN）额定工作液压（MPa）初撑力（kN）泵站液压（MPa）最大高度（mm）最小高度（mm）工作行程（mm）缸径（mm）使用工作液质量（kg）DW35-150/100 150 19.1 118~150 15~20 3500 2700 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 88DW31.5-200/100 200 25.5 118~157 15~20 3150 2350 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 78.8DW28-250/100 250 31.8 118~157 15~20 2800 2000 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 70DW25-250/100 250 31.8 118~157 15~20 2500 1700 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 58DW22-300/100 300 38.2 118~157 15~20 2240 1440 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 55DW20-300/100 300 38.2 118~157 15~20 2000 1240 760 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 51.5DW18-300/100 300 38.2 118~157 15~20 1800 1110 690 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 47DW16-300/100 300 38.2 118~157 15~20 1600 1005 595 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 43.5DW14-300/100 300 38.2 118~157 15~20 1400 900 500 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 40DW12-300/100 300 38.2 118~157 15~20 1200 792 408 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 36.3DW10-300/100 300 38.2 118~157 15~20 1000 685 315 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 32DW08-300/100 300 38.2 118~157 15~20 800 578 222 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 28.2DW06-300/100 300 38.2 118~157 15~20 630 485 145 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 251单体液压支柱产品展示：4000113061。

实用标准文案ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）实用标准文案工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）实用标准文案数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400实用标准文案ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm实用标准文案行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程实用标准文案一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm实用标准文案推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa 工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm实用标准文案杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°实用标准文案运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）实用标准文案拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）实用标准文案杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t实用标准文案进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm实用标准文案初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶实用标准文案缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm实用标准文案初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050实用标准文案ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm实用标准文案推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa 工作阻力261KN P＝32MPa 数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm 支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa实用标准文案行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa 拉力360KN P＝31.5 MPa 行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm 侧推千斤顶数量3根缸径Φ63mm 柱径Φ45mm 推力99.7KN 拉力49.8KN 行程170mm实用标准文案ZZ4400／18／38液压支架(平阳煤机厂) 总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa实用标准文案工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂) 总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角实用标准文案向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂) 总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa实用标准文案支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂) 总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa实用标准文案重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm 杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm 杆径Φ85mm行程605mm推力466KN拉力207KN数量1根实用标准文案ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂) 总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa实用标准文案缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°) 操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa 拉力223KN P＝31.5MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量4根。

一、液压支架的组成：主要由顶梁、底座、掩护梁、前后连杆（或摆杆）、立柱、千斤顶、各类阀、胶管等组成。

二、辅助装置：推移装置、护帮装置、复位装置、侧护装置、调架装置、防倒防滑装置、挡矸装置等三、液压支架的分类：1、按架型结构及围岩关系分：掩护式支架、支撑式支架、支撑掩护式支架。

2、按适用煤层倾角分：一般工作面支架、大倾角支架3、按适用采高分：薄煤层支架、中厚煤层支架、大采高支架4、按适用采煤方法分：一次采全高支架、放顶煤支架、铺网支架、充填支架5、按在工作面中的位置分：工作面支架、过渡支架（排头支架）、端头支架6、按稳定机构分：四连杆机构支架、单绞点机构支架、反四连杆机构支架、摆杆机构支架、机械限位支架（橡胶限位、弹簧钢板限位、千斤顶限位等）7、按组合方式分：单架式支架、组合式支架8、按控制方式分：本架控制支架、邻架控制支架、成组控制支架9、按控制原理分：液压直接控制支架、液压先导控制支架、电液控制支架四、名称解释1、初撑力：泵站的工作压力达到整定值时，支架对顶板的支撑力称为初撑力。

2、额定初撑力：支架各立柱初撑力之和。

3、额定工作压力：支架立柱安全阀调定的开启压力。

4、额定供液压力：支架确定的泵站压力。

5、工作阻力：支架对顶板的最大支撑力称为工作阻力，是由立柱安全阀的整定压力决定的。

6、底板比压：支架的工作阻力与支架底座底板接触的面积比。

7、支架支护强度：表示单位面积支架所提供的支护能力。

8、相对残余变形量：当顶梁和底座弯曲时，为最大变形量与两垫块间距离之比；当扭转时，为最大残余变形量与其测点到厂垫块距离之比。

ZF8000/17/32型支架主要技术参数ZFG8000/19/32型过渡支架主要技术参数ZY3000/09/20掩护式液压支架主要技术参数ZY3200/09/21型掩护式液压支架主要技术参数ZF6400/17/32型放顶煤液压支架主要技术参数ZZ2600/06/12型支撑掩护式液压支架主要技术参数ZY6700/20/40型掩护式液压支架主要技术参数ZF11000/20/38放顶煤液压支架主要技术参数。

DW型单体液压支柱（100缸径规格参数）DW06-35型主要技术特征DWX悬浮式单体液压支柱（100、110缸径的规格参数）DWX型支柱100缸径系列规格及主要技术特征见下表DWX型支柱110缸径系列规格及主要技术特征见下表全面了解【DWX悬浮式单体液压支柱】一、引言我国是世界上采煤工作面最多，使用顶板支护设备数量最多的国家。

由于我国的煤层贮存条件特别复杂，顶板支护设备受到了很大的限制。

因而从工作面数量来看，10%的工作面可采用综采支护设备，也很少发生顶板事故，而90%的工作面使用单体支护设备，也常常发生顶板事故。

从回采工作面从业的矿工人数看，综采支护设备工作面从业的矿工人数仅占10%，而单体支护设备工作面从业的矿工人数占有90%。

从安全情况看，10%的从业矿工人数是安全或比较安全，而90%从业的矿工是不安全的或随时处于危险状况。

从全国煤矿发生的伤亡事故看，因顶板发生的伤亡人数占所有伤亡人数的40—45%。

因而顶板事故是我国煤矿发生事故频率最高的伤亡事故。

二、现有单体支护设备问题我国目前使用的单体支护设备是木支柱、金属摩擦支柱、活塞式液压支柱（DZ型）三种单体支护设备。

根据不完全统计，我国所需的各类型单体支护材料或设备大约在400—500万根，是一个很庞大的产业。

但是就现有的三种单体支护材料或设备而言，存在着很大的甚至很严重的安全隐患，这一点必须引起各有关方面的关注和关切。

木支柱作为一种古老而又简陋的支护材料，其没有初撑力，也没有恒增阻降距，支撑力也无法保证，因而随时都可能发生冒顶伤亡事故的安全隐患。

由于其消耗木材量相当大，造成了各地树林的乱砍乱伐，也造成了严重的生态平衡。

金属摩擦支柱是六十年代发展起来的一种简单的单体支护设备，与木支柱相比可节省大量木材，而且也可复用。

但是其不能保证恒增阻降距，支撑力受温度、湿度及操作工人的人为等不可控制的因素很多，顶板随时都有发生冒顶伤亡事故的可能。

活塞式液压支柱（DZ型）是八十年发展起来的一种单体支护设备，与前两种单体支柱相比可保证恒增阻降距，支撑力也能得到控制，但是这种支柱也存在着严重的安全隐患。

word专业资料-可复制编辑-欢迎下载ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距 1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）中心距1.5m支撑高度初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mmword专业资料-可复制编辑-欢迎下载行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）中心距1.5m支撑高度初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）word专业资料-可复制编辑-欢迎下载拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：?125mm杆径：?70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶word专业资料-可复制编辑-欢迎下载缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）中心距1.5m支撑高度初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25tword专业资料-可复制编辑-欢迎下载进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）中心距1.5m支撑高度初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mmword专业资料-可复制编辑-欢迎下载推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）中心距1.5m支撑高度初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）word专业资料-可复制编辑-欢迎下载拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD 输送机SGZ-1000/1400支撑高度初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）word专业资料-可复制编辑-欢迎下载采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度支护宽度中心距 1.5m初撑力4654KN P＝28MPa工作阻力6000KN P＝36.1MPa支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPaword专业资料-可复制编辑-欢迎下载数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa拉力61.3KN P＝28MPa数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa工作阻力1319.5KN P＝42MPa数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂) 总体型式支撑掩护式支撑高度支护宽度中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm 支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根word专业资料-可复制编辑-欢迎下载缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂) 总体型式支撑掩护式支撑高度支护宽度中心距 1.5m初撑力3516KN P＝28MPa工作阻力4400KN P＝35MPa支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa降柱力127KN工作阻力1100KN P＝35MPa数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa拉力272KN P＝28MPa数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa拉力86KN P＝28MPa行程250mm推力141KN P＝28MPa拉力86KN P＝28MPa工作阻力191KN P＝38MPa数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa行程140mm初撑力431KN P＝28MPa拉力188KN P＝28MPa工作阻力585KN P＝38MPa数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂) 总体型式支撑掩护式支撑高度支护宽度工作阻力4000KN P=31.5 MPa初撑力3141.6KN P=25 MPa中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa降柱力113.33KN P=28MPa工作阻力1000KN P=31.5 MPa短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa拉力168.28KN P=28MPa工作阻力584.67KN P=38MPa前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mmword专业资料-可复制编辑-欢迎下载推溜力242.86KN P=28MPa拉架力384KN P=28MPa侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa拉力38.15KN P=28MPa护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa拉力54.95KN P=28MPa伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂) 总体型式支撑掩护式支撑高度支护宽度中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa工作阻力1000KN P＝31.83MPa数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa数量1根杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂) 总体型式掩护式支撑高度 1.8-3.8m支护宽度中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶word专业资料-可复制编辑-欢迎下载内径/外径Φ100/121mm杆径Φ100mm行程865mm推力274KN拉力125KN内径/外径Φ80/102mm杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂) 总体型式掩护式支撑高度 1.1-2.4m支护宽度中心距 1.5m初撑力3579.2KN P＝31.5MPa工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa工作阻力2500KN P＝40.6/79.5MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安) 总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mmword专业资料-可复制编辑-欢迎下载柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立) 总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度中心距 1.75m初撑力3087~3387KN P＝31.5MPa 工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa拉力485KN P＝40.6MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(重庆大江) 总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa支护强度MPa对底板比压MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级342mm二级299mm工作阻力2500KN P＝40.6MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mmword专业资料-可复制编辑-欢迎下载行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力625KN P＝35MPa拉力337KN P＝35MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量3根ZY3200／9／18液压支架(淮南机械公司潘集机厂) 型式掩护式支撑高度支架宽度支架中心距 1.5m支护强度0.52MPa对地比压 1.14MPa工作阻力3200KN初撑力2620KN移架步距0.7m操作方式本架操作系统压力28MPa适应倾角≤35°伸缩梁行程0.7m重量9.63t胶管主进液4D-32-32主回液2-38-10支架进液4D-19-46支架回液4D-19-46其它3-13-322-10-40厂家ISP橡胶制品有限公（沈阳橡四）阀件操纵阀DHC/GZC2/+1（南方）进液三通QJ19/31.5D（南方）回液三通QJ19/38（南方）液控单向阀YDF42/200（东风）安全阀DFA-31.5（东风）型式反四连杆结构放顶煤支撑高度 1.7-2.7m支护宽度中心距 1.5m初撑力3516.8KN P＝28MPa 工作阻力4000KN P＝31.5MPa 支护强度平均0.57-0.63 MPa对底板比压平均1.24MPa适应倾角≤15°操作方式本架最小外形尺寸5000×1420×1600mm柱径Φ185mm行程985mm初撑力879.2KN P＝28MPa 工作阻力1000KN P＝31.5MPa杆径Φ95mm行程700mm推力562.9KN P＝28MPa 拉力364.5KN P＝28MPa杆径Φ105mm行程340mm初撑力431KN P＝28MPa工作阻力900KN P＝35.4MPa杆径Φ60mm行程800mm推力140.7KN P＝28MPa 拉力61KN P＝28MPa杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPaword专业资料-可复制编辑-欢迎下载杆径Φ70mm行程700mm推力220KN P＝28MPa拉力112KN P＝28MPa杆径Φ85mm行程900mm推力266.1KN P＝28MPa拉力107.2KN P＝28MPa数量1根ZFHG5100/18/28综放过渡支架(淮南机械公司潘集机总体支架高度1800~2800mm支架支护宽度1430~1600mm中心距1500mm额定初撑力4596KN P=31.4MPa额定工作阻力5100KN P=34.45MPa平均支护强度0.65MPa对底板平均比压0.91MPa重量21.6t操纵方式本架操作前立柱缸径Φ200mm柱径Φ170mm行程1000mm初撑力986KN P＝31.4MPa工作阻力1112KN P＝35.45MPa数量2根后立柱缸径Φ230mm柱径Φ210mm行程900mm初撑力1304KN P＝31.4MPa工作阻力1472KN P＝35.45MPa杆径Φ90mm行程650mm推力799KN P＝31.4MPa拉力599KN P＝31.4MPa杆径Φ45mm行程700mm推力158KN P＝31.4MPa拉力108KN P＝31.4MPa杆径Φ45mm行程170mm推力99.7KN P＝31.4MPa拉力49.8KN P＝31.4MPa杆径Φ105mm行程160mm工作阻力800KN P＝39.8MPa杆径Φ85mm行程800mm推力385KN P＝31.4MPa拉力207KN P＝31.4MPa数量1根ZFS4000／17／28综放支架(淮南机械公司潘集机厂) 总体型式正四连杆结构放顶煤支撑高度 1.7-2.8m支护宽度中心距 1.5m初撑力3518.6 KN P＝28MPa工作阻力4000KN P＝31.8MPa支护强度平均0.63 MPa对底板比压平均1.39MPa支护面积 6.42m2适应倾角≤15°操作方式本架最小外形尺寸 6.00×1.43×1.7m立柱缸径Φ200mm柱径Φ185mm行程1100mm初撑力879.6KN P＝28MPa工作阻力1000KN P＝31.8MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力565KN P＝28MPa拉力320.5KN P＝28MPaword专业资料-可复制编辑-欢迎下载数量1根尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力563KN P＝28MPa工作阻力704KN P＝35MPa拉力364.5KN P＝28MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ50mm行程800mm推力141/176KN P＝28/35MPa拉力96KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力140/176KN P＝28/35MPa拉力96KN P＝28MPa杆径Φ45mm行程170mm推力82.3KN P＝28MPa拉力42.7KN P＝28MPa杆径Φ85mm行程900mm推力266KN P＝28MPa拉力107KN P＝28MPa数量1根ZF4000／17.5／28SL综放支架(舜立) 总体型式正四连杆结构放顶煤支撑高度 1.75-2.8m支护宽度中心距 1.5m初撑力3520 KN P＝28MPa工作阻力4000KN P＝31.8MPa支护强度平均0.62 MPa对底板比压平均1.3MPa适应倾角≤15°操作方式本架最小外形尺寸 6.18×1.43×1.75m重量15.57t立柱缸径Φ200mm柱径Φ185mm行程1035mm初撑力880KN P＝28MPa工作阻力1000KN P＝31.8MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ105mm行程330mm初撑力563KN P＝28MPa工作阻力900KN P＝44.8MPa 数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程800mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ60mm行程700mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa杆径Φ45mm行程170mm推力87KN P＝28MPaword专业资料-可复制编辑-欢迎下载拉力43KN P＝28MPa杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFG5200／22／30H综放过渡支架(舜立) 总体支撑高度2200～3000mm支架宽度1430～1600mm支架中心距1500mm初撑力4652 KN P=28MPa工作阻力5200KN P=31.3MPa支护强度0.53MPa对底板比压 1.17MPa适应倾角≤15°操作方式本架最小外形尺寸 6.7×1.43×2.2m杆径φ210mm行程800mm初撑力1163KN P＝28MPa工作阻力1300KN P＝31.3MPa数量4根推移千斤顶缸径φ180mm杆径φ140mm行程700mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根尾梁千斤顶缸径Φ200mm杆径Φ140mm行程350mm初撑力879.6KN P＝28MPa工作阻力1124KN P＝35.8MPa数量2根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm工作阻力161KN P＝32MPa杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFS4400/17/32B综放支架(北京) 总体工作阻力4400KN泵站额定供液压力30MPa额定初撑力4154KN中心距1500mm高度1700~3200mm支护宽度1430~1600mm支护面积 6.74m2平均支护强度0.63MPa对底板平均比压 1.39MPa适应倾角≤10°操作方式本架重量18.798t立柱缸径Φ210mm柱径Φ190mm行程740+745mm初撑力1038.6KN P＝30MPa工作阻力1100KN P＝31.8MPa数量4根推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推力462KN P＝30MPa拉力291KN P＝30MPa数量1根word专业资料-可复制编辑-欢迎下载尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力602KN P＝30MPa工作阻力704KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600mm推力151/176KN P＝30/35MPa拉力103KN P＝30MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力151/176KN P＝30/35MPa拉力103KN P＝30MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力93KN P＝30MPa拉力45KN P＝30MPa数量3根护帮千斤顶缸径Φ80mm杆径Φ45mm行程250mm推力151/176KN P＝30/35MPa拉力103KN P＝30MPa数量2根移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力285KN P＝30MPa拉力115KN P＝30MPa数量1根ZF5200/18/28HL综放支架(郑州煤机厂) 总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm初撑力4640KN P＝28MPa工作阻力5200KN P＝31.3MPa 支护强度0.66MPa对底板平均比压 1.45MPa适应倾角≤15°最小外形尺寸 6.808×1.43×1.8m操作方式本架重量18.424t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1160KN P＝28MPa 工作阻力1300KN P＝31.3MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程850mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ180mm杆径Φ140mm行程375mm初撑力713KN P＝28MPa工作阻力814KN P＝32MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程850mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力220KN P＝28MPa拉力112KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量3根word专业资料-可复制编辑-欢迎下载移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFG6200/18/28综放过渡支架(郑州煤机厂) 总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm初撑力4652KN P＝28MPa工作阻力6200KN P＝31.3MPa操作方式本架重量19.76t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1163KN P＝28MPa工作阻力1550KN P＝36.1MPa数量4根推移千斤顶缸径Φ180mm杆径Φ140mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程850mm推力219KN P＝28MPa拉力112KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量3根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力220KN P＝28MPa 拉力141KN P＝30MPa 数量2根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa 拉力236KN P＝28MPa 数量1根前梁千斤顶缸径Φ200mm柱径Φ185mm行程140mm初撑力879.6KN P＝28MPa 工作阻力1350KN P＝43MPa 数量2根。
