35 KV 变电站运行规程
焦化有限公司
希望帮到您！
欢迎下载，精选文档 目 录
第一章 电气主结线…………………………………………… 3
第二章 设备规范……………………………………………… 5
第三章 运行方式……………………………………………… 9
第四章 变压器运行规程……………………………………… 12
第五章 配电装置运行规程…………………………………… 20
第六章 站用电系统运行规程………………………………… 33
第七章 微机保护运行规程…………………………………… 34
第八章 直流系统运行规程…………………………………… 44第九章 系统软件系统运行规程……………………………… 46
希望帮到您！
欢迎下载，精选文档 第一章 电气主接线
我公司35KV 变电站是一个终端变电站，电源分别由x变电站35KV母线329开关及选煤厂变电站35KV母线464开关引出，双回路供电。329线路为主供电源，464线路为热备用电源。本站35KV系统为单母接线，10KV系统为单母分段接线，电气主接线图见附图。
希望帮到您！
欢迎下载，精选文档
第二章 设备规范
1 ＃主变压器
制造厂家 临猗变压器厂 生产日期 2001.10
型号 S9-2000/35 接线组别 Yd11
额定容量 2000KVA 调压方式 无载
额定电流 32.991A/109.971A 冷却方式 油浸自冷
额定电压 35000±5%/10500 阻抗电压 6.47%
总重 6133kg
2 ＃主变压器
制造厂家 临猗变压器厂 生产日期 2004.9
型号 SZ10-4000/35 接线组别 Yd11
额定容量 4000KVA 调压方式 有载
额定电流 66A/220A 冷却方式 油浸自冷
额定电压 35000±3×2.5%/10500 阻抗电压 6.63%
总重 9540kg
35KV站用变压器
制造厂家 GBC-35 生产日期 1991.3
型号 S7-50/35/0.4 接线组别 Y/Y0-12
额定容量 50KVA 阻抗电压 4.44% 希望帮到您！
欢迎下载，精选文档 额定电压 35/0.4KV 额定电流 0.8/72A
1OKV 站用变压器
制造厂家 山西电控器厂 生产日期 1991.4
型号 SCL-30/10 接线组别 Y/Y0-12
额定容量 30KVA 阻抗电压 3.8%
额定电压 10/0.4KV 额定电流 1.7/43.3A
高压熔断器
使用地点 35KV站变 35KV PT 10KV 站变 10KV PT
额定电压 35KV 35KV 10KV 10KV
额定电流 3A 0.5A 3A 0.5A
电压互感器
设备名称 型号 电压比 生产日期 制造厂家
35KV母线PT JDJ2-35 35000/100V 1989.1 西安互感器厂
35KV直配PT JDJ2-35 35000/100V 1989.1 西安互感器厂
10KV两段PT JDZJ-10 10000/100V 1990.6 大连互感器厂
ZN23-40.5真空断路器技术数据希望帮到您！
欢迎下载，精选文档 额定电压 35KV 额定电流 1600A
额定开断电流 25KA 最高工作电压 40.5KV
制造厂家 西安高压电器研究所
ZN28-12真空断路器技术数据
额定电压 10KV 额定电流 1250A
额定开断电流 25KA 最高工作电压 11.5KV
制造厂家 西安高压开关厂
SN10-10少油断路器技术数据
额定电压 10KV 额定电流 630A
额定开断电流 20KA 最高工作电压 11.5KV
制造厂家 山西电气控制设备厂
35 KV氧化锌避雷器
型号 YH5WZ2-51/134 额定电压 51KV
制造厂家 山东省青州市王橡核有限公司
10 KV氧化锌避雷器
型号 HY5WZ-17/45 额定电压 16.3KV
制造厂家 西安西电高压设备厂 希望帮到您！
欢迎下载，精选文档 电流互感器技术数据
型号 额定电压 电流比 精度 容量 安装位置
LCZ-35 35KV 150/5 0.5/10P 10 403
LCZ-35 35KV 150/5 0.5/10P 10 404
LCZ-35 35KV 150/5 0.5/10P 10 401
LCZ-35 35KV 100/5 0.5/10P 10 402
LZX-10 10KV 150/5 0.5/10P 10 501
LZX-10 10KV 300/5 0.5/10P 10 502
LZX-10 10KV 75/5 0.5/10P 10 503
LZX-10 10KV 75/5 0.5/10P 10 506
LZX-10 10KV 600/5 0.5/10P 10 507
LZX-10 10KV 75/5 0.5/10P 10 508
LZX-10 10KV 75/5 0.5/10P 10 511
LZX-10 10KV 600/5 0.5/10P 10 512
希望帮到您！
欢迎下载，精选文档
第三章 运行方式
一、概述

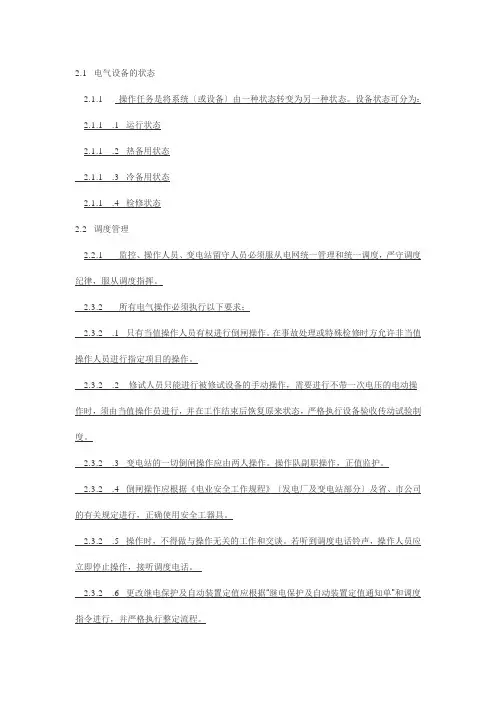

1.运行方式指变电站内设备主接线方式的运行情况，即运行、热备、冷备、检修四种状态。
2.运行方式的变更，应根据地调及厂调命令通过站内的运行人员倒闸操作来实现。
3.制定运行方式，应满足厂内生产正常用电，考虑设备安全，人身安全。
4.站有电气设备之微机保护和自动装置，应保证迅速切除故障。
5.事故情况下，主值与地调和厂调联系，有权下令变更运行方式。同时应向站长汇报。
6.事故情况下，处理的主要任务：
a.尽快限制事故的发展，解除对人身及设备危害。
b.尽快调整运行方式，恢复对已停电的线路送电，（包括投入备用设备，线路）。
c.保证站用电源，便于操作。
二、运行方式
1.35KV 系统正常运行方式希望帮到您！
欢迎下载，精选文档 a.329 线路运行，464 线路热备用。
b.403 开关运行．，404开关热备用。
c.1 #主变运行。
d.备自投在投入位置。
2.35KV 系统异常运行方式
a.329 线路、403 开关退出运行。464线路、404开关运行。备自投退出运行。
b.329 线路、403 开关运行。404 开关运行，给404线路送电，备自投退出运行。
C.329 线路、403 开关运行。35KVPT因故需要退出运行。请示地调，退出备自投。
3.10KV 系统正常运行方式。
a.1#主变运行，10KV Ⅰ段Ⅱ段不分段运行。
b.10KV PT并列运行。
三、操作规定
1.35KV操作规定
a.生产调度通知公司副总、生产部部长及各用电单位,变电站35KV系统操作的原因和内容。
b.地调调配的403、404开关操作项目，由值班人员与地调联系，地调下令后，汇报生产调度。由生产调度请示电气工程师和站长，经站长同意后，由调度下令，操作人员执行操作。
c.其余35KV设备的操作，由生产调度请示电气工程师和站长，经站希望帮到您！
欢迎下载，精选文档 长同意，由调度下令，操作人员执行操作。希望帮到您！
欢迎下载，精选文档 2.10KV操作规定
a.生产调度通知生产部部长、各用电单位,变电站10KV系统操作的原因和内容。
b.10KV设备的操作，由生产调度请示站长，经站长同意，由调度下令，操作人员执行操作。
备注：用电单位
10KV供电单位：水源地、绿源木业公司、欧环公司。
400V供电单位：城西洗煤厂、中石化公司、河西家属院。
希望帮到您！
欢迎下载，精选文档
第四章 变压器运行规程
一、变压器投入运行前的准备
1.所有临时接地线、标示牌及其它安全措施拆除，工作已全部结束，工作票已收回。
2.变压器本体及附件无缺陷，不漏油。油枕、油位、油色正常。
3.变庄器套管应清洁，无裂纹破损、放电痕迹。
4.瓦斯继电器接线应牢固，瓦斯继电器内部应无气体存在。
5.事故排油设施完好，消防设施齐全。
6.外壳接地线良好。
7.变压器室应通风良好。
8.变压器引入、引出线应和变压器接触良好。
9.变压器硅胶颜色正常。
10.分解开关位置应符合运行要求，有载调压切换装置的远方操作应动作可靠，指示位置正确。
11.测温装置指示正确。
12.变压器电气试验合格，保护装置整定值符合规定，联动试验正确。
二、变压器的操作
