消防水炮方案施工方案一、项目背景消防水炮是一种重要的消防设备，用于灭火、救援和应对紧急情况。
为了确保消防水炮的正常运行和有效使用，施工方案的制定和实施至关重要。
本文将详细介绍消防水炮方案的施工方案，以确保其顺利实施。
二、施工目标1. 安装消防水炮，并确保其按照像关法律法规和标准进行布置和连接；2. 确保消防水炮的功能正常，能够在紧急情况下迅速启动并提供足够的水压和喷射距离；3. 安装消防水炮的位置合理，能够覆盖到建造物的各个部份，以提供全面的消防保护。
三、施工步骤1. 施工准备a. 确定消防水炮的安装位置，根据建造物的结构和消防需求进行布置；b. 准备所需的材料和工具，包括水炮、水源连接管道、支架、螺栓等；c. 检查材料和工具的质量和数量，确保其符合相关标准和要求；d. 制定施工计划，包括施工时间、人员安排和施工顺序。
2. 安装水炮支架a. 根据消防水炮的尺寸和分量，选择合适的支架，并确保其稳固可靠；b. 将支架固定在建造物的适当位置，使用螺栓和固定件进行连接；c. 检查支架的稳定性和水平度，确保其能够承载水炮的分量。
3. 连接水源管道a. 根据建造物的水源情况，选择合适的连接方式，如直接连接给水管道或者使用水泵；b. 安装水源管道，确保其与消防水炮的连接坚固，并采取防漏措施；c. 检查水源管道的流量和压力，确保其满足消防水炮的要求。
4. 安装消防水炮a. 将消防水炮安装在支架上，并确保其与支架的连接稳固；b. 连接消防水炮的控制系统和电源，确保其能够远程控制和启动；c. 检查消防水炮的喷射距离和角度，调整喷嘴的方向和角度，以覆盖到建造物的各个部份。
5. 测试和调试a. 启动消防水炮，检查其运行情况和性能表现；b. 测试消防水炮的喷射距离和水压，确保其满足设计要求；c. 检查消防水炮的控制系统和电源，确保其正常工作；d. 调整消防水炮的喷嘴和角度，以适应不同的消防需求。
四、安全措施1. 在施工过程中，严格遵守安全操作规程，确保人员和设备的安全；2. 使用符合标准和要求的材料和工具，确保施工质量和安全性；3. 在施工现场设置明显的警示标志，防止他人误入；4. 在施工现场设置暂时防护措施，防止意外伤害和损坏；5. 做好施工现场的清理工作，确保施工过程的整洁和安全。

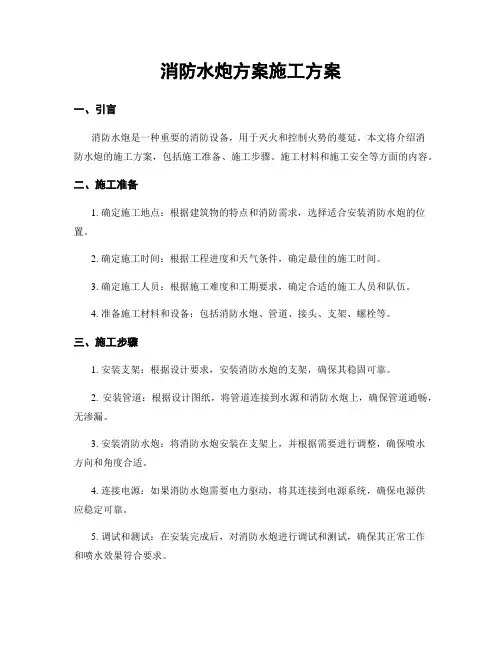

消防水炮方案施工方案一、引言消防水炮是一种重要的消防设备，用于灭火和控制火势的蔓延。
本文将介绍消防水炮的施工方案，包括施工准备、施工步骤、施工材料和施工安全等方面的内容。
二、施工准备1. 确定施工地点：根据建筑物的特点和消防需求，选择适合安装消防水炮的位置。
2. 确定施工时间：根据工程进度和天气条件，确定最佳的施工时间。
3. 确定施工人员：根据施工难度和工期要求，确定合适的施工人员和队伍。
4. 准备施工材料和设备：包括消防水炮、管道、接头、支架、螺栓等。
三、施工步骤1. 安装支架：根据设计要求，安装消防水炮的支架，确保其稳固可靠。
2. 安装管道：根据设计图纸，将管道连接到水源和消防水炮上，确保管道通畅，无渗漏。
3. 安装消防水炮：将消防水炮安装在支架上，并根据需要进行调整，确保喷水方向和角度合适。
4. 连接电源：如果消防水炮需要电力驱动，将其连接到电源系统，确保电源供应稳定可靠。
5. 调试和测试：在安装完成后，对消防水炮进行调试和测试，确保其正常工作和喷水效果符合要求。
四、施工材料1. 消防水炮：根据消防需求和设计要求选择合适的消防水炮，包括手动水炮和自动水炮。
2. 管道：选择耐压、耐腐蚀的管道材料，如钢管、不锈钢管等。
3. 接头：选择合适的接头，确保管道连接紧密，无渗漏。
4. 支架：选择稳固可靠的支架材料，如钢材等。
5. 螺栓：选择高强度的螺栓，确保支架和消防水炮的连接牢固。
五、施工安全1. 安全防护：施工人员应佩戴符合要求的安全防护装备，如安全帽、防护眼镜、防护手套等。
2. 施工现场管理：确保施工现场整洁有序，防止杂物堆积和滑倒等意外事故。
3. 施工人员培训：施工人员应具备相关的技能和知识，了解消防水炮的操作和安全要求。
4. 安全标识：在施工现场设置明显的安全标识，提醒人员注意安全。
六、总结本文介绍了消防水炮的施工方案，包括施工准备、施工步骤、施工材料和施工安全等方面的内容。
在施工过程中，我们需要严格按照相关标准和要求进行操作，确保消防水炮的安装质量和使用效果。
消防水炮施工方案消防水炮施工方案1.概述消防水炮是消防系统中的重要组成部分，主要用于灭火和应对突发火灾。
本施工方案旨在确保消防水炮的正确安装和调试，以提高灭火效果和保障人员生命安全。
2.施工准备2.1 施工队伍组建：保证施工人员具备相关资格证书和工作经验。
2.2 施工材料准备：准备消防水炮、钢管、支架、电缆等所需材料，并保证其质量合格。
3.施工流程3.1 定位：根据设计要求和实际情况，确定水炮的具体位置，并在地面上进行标记。
3.2 钢管安装：根据设计要求，将钢管用螺栓固定在已标记的位置上，并确保其稳固可靠。
3.3 水炮安装：将水炮与钢管连接，并确保连接处严密无漏。
3.4 支架安装：根据需要，安装支架以支持水炮的重量，并保证支架的稳定性。
3.5 接线调试：将消防水炮接入电源，并进行相应的接线调试，确保电气部分正常工作，并可远程控制水炮的转动和喷水。
3.6 防护措施：为了保护水炮和相关设施免受环境的影响，需在水炮周围设置相应的防护设施，如防护栏杆和防雨棚。
4.施工质量控制4.1 材料检验：在施工前对所有材料进行检验，确保其质量合格。
4.2 工序检验：在每个施工环节完成后，进行相应的检验，确保施工质量符合要求。
4.3 安全检查：在施工过程中，严格执行安全操作规程，加强现场安全检查，确保人员和设备的安全。
5.施工总结5.1 施工总结：在施工结束后，对施工工作进行总结和评估，发现存在的问题及时整改。
5.2 交接验收：完成施工后，与相关部门进行交接验收，确保施工结果符合设计要求和质量标准。
5.3 归档备案：将施工相关资料整理归档，并妥善保管，以备后期维护和使用。
以上是关于消防水炮施工的准备工作、流程、质量控制和总结等方面的基本方案。
在施工过程中，应严格遵守相关安全操作规程，确保人员和设备的安全。
施工结束后，及时进行交接验收，并妥善保管施工资料，以备维护和使用。
通过科学合理的施工流程和严格的质量控制，可确保消防水炮的安装和调试质量，提高灭火效果。
消防水炮方案施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】消防水炮施工方案1、自动消防炮灭火系统组成自动消防炮灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。
控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。
消防炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。
消防炮控制器：接收定位器提供的信号，发出自动、手动状态下的灭火指令。
消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。
消防炮集中控制盘：通过键盘按钮，实现手动远程控制功能。
消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。
现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火。
2、系统工作方式1）自动灭火方式：火灾探测部分的双波段探测器或光截面探测器报警后，由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位，信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵，自动开启消防电动蝶阀进行喷射灭火。
前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。
主机结束警报时，自动（或者手动，手动优先）关闭消防水泵及消防电动蝶阀。
2）控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。
3）现场手动灭火方式：现场人员发现着火点后，操作相应的消防炮下方现场手动控制盘，直接调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火，同时将报警信号传到消防控制中心。

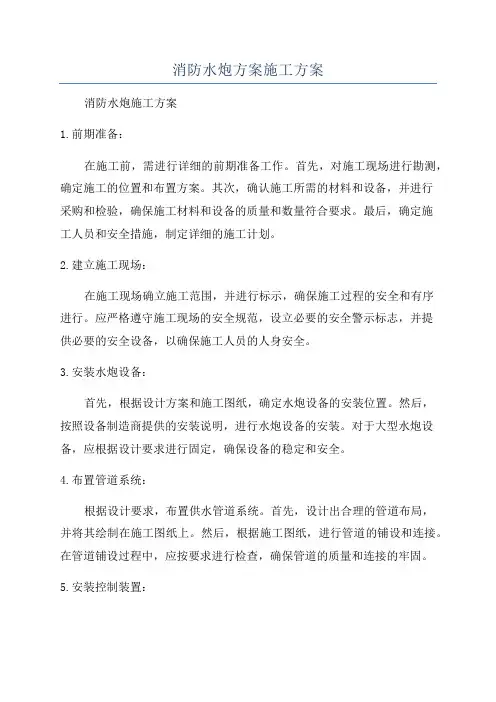

消防水炮方案施工方案消防水炮施工方案1.前期准备：在施工前，需进行详细的前期准备工作。
首先，对施工现场进行勘测，确定施工的位置和布置方案。
其次，确认施工所需的材料和设备，并进行采购和检验，确保施工材料和设备的质量和数量符合要求。
最后，确定施工人员和安全措施，制定详细的施工计划。
2.建立施工现场：在施工现场确立施工范围，并进行标示，确保施工过程的安全和有序进行。
应严格遵守施工现场的安全规范，设立必要的安全警示标志，并提供必要的安全设备，以确保施工人员的人身安全。
3.安装水炮设备：首先，根据设计方案和施工图纸，确定水炮设备的安装位置。
然后，按照设备制造商提供的安装说明，进行水炮设备的安装。
对于大型水炮设备，应根据设计要求进行固定，确保设备的稳定和安全。
4.布置管道系统：根据设计要求，布置供水管道系统。
首先，设计出合理的管道布局，并将其绘制在施工图纸上。
然后，根据施工图纸，进行管道的铺设和连接。
在管道铺设过程中，应按要求进行检查，确保管道的质量和连接的牢固。
5.安装控制装置：根据设计方案，安装控制装置，对水炮设备进行控制。
控制装置通常包括控制面板、开关和传感器等设备。
在安装过程中，应确保控制装置与水炮设备的良好连接，并进行电器接线和调试，确保控制装置的正常运转。
6.进行压力测试：在施工完成后，进行压力测试，验证水炮系统的正常运作。
首先，关闭供水阀门，并打开水炮设备，排除管道内的空气，确保系统内无任何气体。
然后，逐步增加供水压力，观察水炮设备的运作情况，并记录相应的压力数值。
测试过程中，应检查系统是否有漏水现象，并调整水炮设备的角度和射程，确保其满足设计要求。
7.进行系统调试和调整：在压力测试完成后，对水炮系统进行调试和调整。
根据实际需要，对控制装置进行调整，使水炮设备能够在不同的工作模式下正常运行。
此外，还需进行一系列的功能测试，确保水炮设备能够在紧急情况下及时启动和停止。
8.系统验收和保养：完成施工任务后，对水炮系统进行验收。
消防水炮系统施工方案1. 项目背景消防水炮系统是一种重要的消防设施，用于灭火和控制火势。
施工方案的制定将保证系统的高效运行，提高灭火效果。
2. 设计方案2.1 水炮类型选择根据消防需求和场地特点，选择适合的水炮类型。
常见的水炮类型有旋转式水炮、手动调节式水炮和固定式水炮等。
2.2 水炮位置确定根据场地布局和消防需求，在合适的位置安装水炮。
水炮应能够覆盖到待保护区域，并能够方便调节水炮角度和射程。
2.3 管道布局设计根据水炮位置和消防水源，设计合理的管道布局。
管道应尽量短，减少压力损失，并确保水炮供水稳定。
2.4 水源供应确定消防水炮所需的水源。
水源可以是消防水箱、消防栓或直接连接给水管道等。
2.5 水炮控制系统设计设计水炮控制系统，包括开关控制和水炮角度控制。
可以使用手动开关控制或自动控制系统，方便操作和控制。
3. 施工步骤3.1 准备工作在施工前，需要对工地进行清理和规划，并准备好所需的材料和设备。
3.2 水炮及管道安装按照设计方案，安装水炮和管道。
确保水炮可以稳固地安装在合适的位置，并与管道连接紧密。
3.3 连接水源根据设计方案，将水炮与水源相连。
确保连接处无漏水，并增加连接的可靠性。
3.4 安装控制系统根据设计方案，安装水炮控制系统，包括开关控制和水炮角度控制。
确保系统能够正常工作，并方便操作。
3.5 系统测试完成施工后，进行系统测试。
测试包括水源供应测试、水炮角度和射程调试以及控制系统的功能测试。
4. 施工注意事项4.1 安全注意在施工过程中，要注意消防安全和人员安全。
使用工具和设备时要注意防护，确保施工过程安全。
4.2 设备维护保养定期对消防水炮系统进行维护保养，保持系统的良好运行状态。
定期检查水炮和控制系统的工作状况，并及时修理和更换故障设备。
4.3 系统培训在施工完成后，对使用人员进行系统操作培训，确保能够正确操作和控制消防水炮系统。
5. 总结通过制定消防水炮系统施工方案，可以确保消防设施的高效运行。

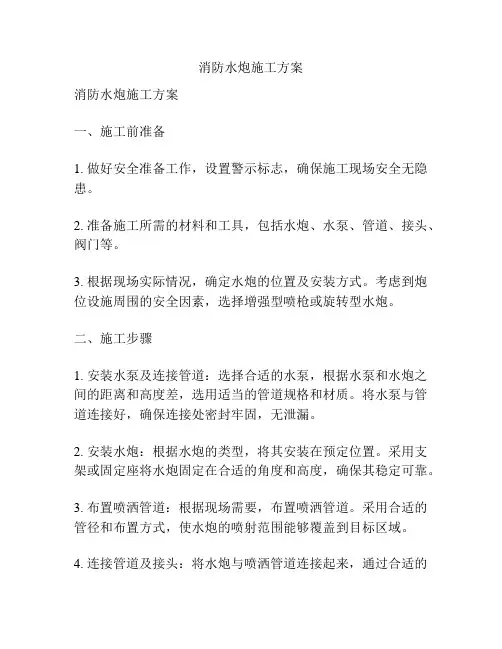

消防水炮施工方案消防水炮施工方案一、施工前准备1. 做好安全准备工作，设置警示标志，确保施工现场安全无隐患。
2. 准备施工所需的材料和工具，包括水炮、水泵、管道、接头、阀门等。
3. 根据现场实际情况，确定水炮的位置及安装方式。
考虑到炮位设施周围的安全因素，选择增强型喷枪或旋转型水炮。
二、施工步骤1. 安装水泵及连接管道：选择合适的水泵，根据水泵和水炮之间的距离和高度差，选用适当的管道规格和材质。
将水泵与管道连接好，确保连接处密封牢固，无泄漏。
2. 安装水炮：根据水炮的类型，将其安装在预定位置。
采用支架或固定座将水炮固定在合适的角度和高度，确保其稳定可靠。
3. 布置喷洒管道：根据现场需要，布置喷洒管道。
采用合适的管径和布置方式，使水炮的喷射范围能够覆盖到目标区域。
4. 连接管道及接头：将水炮与喷洒管道连接起来，通过合适的接头实现管道的连接。
确保接头牢固，无泄漏，并经过充分的压力测试。
5. 安装阀门：在水炮与水泵之间的管道上安装阀门，用于控制水炮的喷射方向和范围。
可根据需要选择手动阀门或电动阀门。
6. 接通电源：将水泵的电源接通，并进行测试，确保水泵正常运行，并能将水送至水炮。
7. 测试和调试：在水炮安装完毕后，进行测试和调试。
先进行开启水泵，观察水炮水流情况，根据需要调整水炮的喷射角度和范围。
8. 安全考虑：在施工现场设置警示标志，确保施工期间的安全。
在施工人员运输、移动和操作水泵时，要注意人员的安全，避免发生事故。
三、验收和维护1. 验收：在施工完毕后，进行验收。
检查水泵和水炮的安装是否符合要求，管道和接头是否牢固，阀门是否灵活可控制，水炮的喷射情况是否符合预期。
2. 维护：定期对水炮、水泵、管道和接头进行检查和维护，确保其运行正常。
检查水泵是否有堵塞情况，清洗管道，防止堵塞。
检查接头是否有泄漏，及时更换。
总结：本方案以安全为前提，准确计算并选择水炮和水泵的规格，严格按照施工步骤进行操作，确保消防水炮施工质量和可靠性。

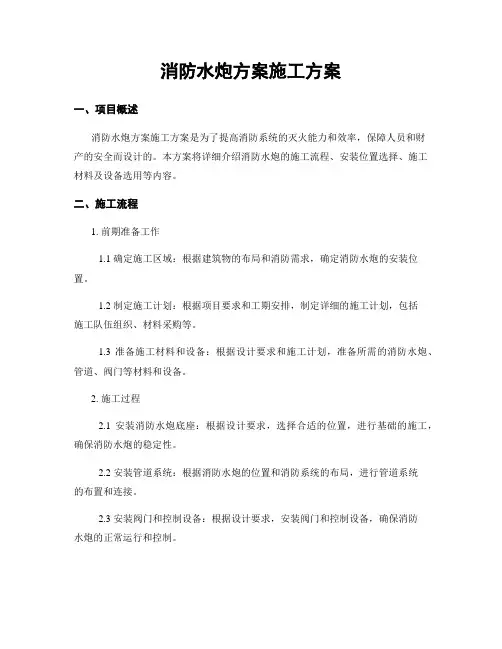

消防水炮方案施工方案一、项目概述消防水炮方案施工方案是为了提高消防系统的灭火能力和效率，保障人员和财产的安全而设计的。
本方案将详细介绍消防水炮的施工流程、安装位置选择、施工材料及设备选用等内容。
二、施工流程1. 前期准备工作1.1 确定施工区域：根据建筑物的布局和消防需求，确定消防水炮的安装位置。
1.2 制定施工计划：根据项目要求和工期安排，制定详细的施工计划，包括施工队伍组织、材料采购等。
1.3 准备施工材料和设备：根据设计要求和施工计划，准备所需的消防水炮、管道、阀门等材料和设备。
2. 施工过程2.1 安装消防水炮底座：根据设计要求，选择合适的位置，进行基础的施工，确保消防水炮的稳定性。
2.2 安装管道系统：根据消防水炮的位置和消防系统的布局，进行管道系统的布置和连接。
2.3 安装阀门和控制设备：根据设计要求，安装阀门和控制设备，确保消防水炮的正常运行和控制。
2.4 进行试压和调试：在施工完成后，进行管道系统的试压和消防水炮的调试，确保系统的正常运行。
2.5 进行系统测试：对整个消防水炮系统进行综合测试，包括开启消防水炮、调节喷水角度等功能的测试。
3. 完工验收3.1 进行系统验收：由专业的消防工程师进行系统的验收，确保系统符合相关的消防标准和规范。
3.2 编制施工报告：根据实际施工情况，编制详细的施工报告，包括施工过程、材料使用情况等。
3.3 完工交付：施工队伍将完工的消防水炮方案交付给业主，并进行相关培训，确保业主了解系统的使用方法和注意事项。
三、安装位置选择1. 根据建筑物的布局和消防需求，选择合适的安装位置，一般应满足以下要求：1.1 覆盖范围广：消防水炮的喷射范围应能够覆盖到建筑物的每一个角落，确保灭火效果。
1.2 通风良好：安装位置应避免有遮挡物，确保消防水炮的喷射不受阻碍。
1.3 稳定可靠：选择坚固的基础作为水炮的安装底座，确保水炮的稳定性。
1.4 易于维护：选择安装位置时应考虑到后期的维护和检修工作，方便施工人员进行维护。
消防水炮工程施工方案及主要技术措施1.引言本文档旨在提供消防水炮工程施工的方案和主要技术措施，以确保施工过程的安全性和有效性。
2.施工方案2.1 设备准备在施工开始之前，需要对消防水炮进行必要的设备准备工作。
包括但不限于检查水炮的工作状态、充实水源，确保其正常运行。
2.2 基础施工消防水炮的基础施工包括选择合适的施工地点、清理施工区域、修整地面、按照设计要求打地基等工作。
确保施工过程中对现有设施的影响最小化。
2.3 安装和调试在基础施工完成后，进行消防水炮的安装和调试工作。
包括但不限于安装水炮本体和相关管道、连接水源，调试喷水角度和水压等。
2.4 系统联调安装和调试完成后，进行系统联调工作。
确保消防水炮与其他消防系统的配合正常，实现协同作战。
3.主要技术措施3.1 安全措施在施工过程中，要严格遵守相关安全规定和操作规程，确保施工人员和周围环境的安全。
同时，对施工现场进行必要的安全隔离和警示标识，防止事故发生。
3.2 质量控制施工过程中，要按照设计要求和工艺规范进行操作，确保施工质量符合要求。
进行必要的检测和测试，对施工质量进行监控和评估。
3.3 环保措施在施工过程中，要注重环境保护，减少对周围环境的污染和破坏。
合理利用资源，避免浪费。
3.4 项目管理施工过程中，要做好项目管理工作，合理安排施工进度，确保施工按计划进行。
及时解决可能出现的问题和难题，保证施工质量和进度。
4.总结本文档提供了消防水炮工程施工方案及其主要技术措施。
在施工过程中，要严格遵守相关规定和操作流程，确保施工安全、质量和环保。
同时，做好项目管理工作，合理安排施工进度，以确保施工的顺利进行。
消防水炮方案施工方案标题：消防水炮方案施工方案引言概述：消防水炮是消防设备中的重要组成部分，用于灭火和救援工作。
在施工消防水炮方案时，需要考虑多方面因素，确保其安全性和有效性。
本文将详细介绍消防水炮方案的施工方案，包括设计、安装、调试、维护等方面。
一、设计阶段1.1 确定水炮的类型和规格：根据建筑物的高度、周围环境和需要覆盖的范围，选择合适的水炮类型和规格。
1.2 确定水源和水压：考虑消防水炮的水源是否稳定，水压是否足够，确保水炮正常工作。
1.3 考虑控制系统：设计消防水炮的控制系统，包括手动和自动控制方式，确保能够灵活操作。
二、安装阶段2.1 安装水炮和支架：根据设计方案，安装消防水炮和支架，确保牢固可靠。
2.2 安装管道系统：连接水源和水炮的管道系统，确保水流畅通。
2.3 安装控制系统：安装消防水炮的控制系统，进行调试和测试，确保正常工作。
三、调试阶段3.1 调试水炮角度和射程：根据需要调整水炮的角度和射程，确保覆盖范围满足要求。
3.2 调试水压和流量：调试水源水压和水炮的流量，确保水炮正常运行。
3.3 测试控制系统：测试消防水炮的控制系统，包括手动和自动控制方式，确保操作便捷。
四、维护阶段4.1 定期检查水炮和管道系统：定期检查水炮和管道系统是否有损坏或堵塞，及时进行维修。
4.2 定期检查控制系统：定期检查消防水炮的控制系统是否正常，及时调整和维护。
4.3 培训操作人员：对操作人员进行消防水炮的操作培训，确保其熟练掌握操作技巧。
五、总结在消防水炮方案的施工过程中，设计、安装、调试和维护都是至关重要的环节，只有严格按照规范进行操作，才能确保消防水炮的正常运行和有效灭火救援工作。
希望本文的介绍能够帮助相关人员更好地了解消防水炮方案的施工流程。
消防水炮系统施工工法
1.前言
消防水炮，采用“双波段图像火灾自动探测与空间定位扑救技术”及“光截面图像感烟火灾探测技术”，解决了大空间火灾报警这一世界性难题, 具有控制距离远、保护面积大、响应速度快、可靠性高等优点，集防火、防盗、监控功能于一体，是一种性能价格比优越、高度集成的智能型图像火灾自动报警系统。
2. 特点
采用图像方式，有效探测早期火灾火焰和火灾烟气，实现可视化报警；
采用非接触式探测方式，探测器采用防护罩保护，密封性能好，对环境因素的抵抗能力强；
探测距离远，保护面积大，响应速度快，探测灵敏度高；
系统具有多种火灾识别模式，有效消除由于外界环境及系统偶然因素而引起的误报，可靠性高；
独有自动定位技术，远程控制定点灭火，减少了扑救过程中造成的损失；
系统可同时具有防火、防盗、监控功能，提高了系统整体的性能价格比。
3.使用范围
体育场馆、博物馆、大型展览馆等高大空间场所；
候机（车）厅、客运站大厅等公众聚集场所；
影剧院、会议厅、报告厅、大型商场、演播大厅和舞台等场所；
飞机库、大型仓库（棉花库房、烟草仓库、物流中心）等场所；
大型厂房、电缆隧道、油罐区等工业场所。
4.工艺原理
消防水炮平时处于监控状态，静止不动通过传感器实时采集火情信息（光、温和烟等），当保护区域内出现火情时，灭火装置自动启动进入扫描状态。
开始转动进行水平扫描，通过分析比较，确认火点水平方位，然后开始垂直扫描，通过分析比较，确认火点垂直方位，完成对起火点的坐标定位。
复合确认火情后，进入灭火状态，同时发出开启电磁阀、启动消防水泵、各种联动控制等的信号。
完成一次灭火过程后，停止喷射。
若保护区域内仍有火情可重复灭火；若火情消除，灭火装置自动恢复到监控状态。
5.施工机具
1、电焊机 2台；
2、滚漕机2台；
3、台钻1台；
4、切割机1台。
6.施工方法
6.1、工工艺流程
固定远程消防水炮主要施工工序：
→系统管路安装→消防水炮安装→系统调试→竣工验收
→线槽安装 →穿线→线路检查→设备安装→系统调试→竣工验收
6.2、配管、布线
6.2.1、系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定。
6.2.2、系统布线，应根据现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类、电压等级进行检查。
6.2.3、在管内或线槽内，不应有接头或扭结。
导线的接头，应在接线盒内焊接或用端子连接。
6.2.3、在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。
6.2.4、直线段应每隔1.0∽1.5m 设置吊点或支点，在下列部位也应设置吊点或支点：一、线槽接头处；二、距接线盒0.2m 处；三、线槽走向改变或转角处。
6.3、消防水炮安装
消防水炮系统：
消防水炮系统前端：由解码器、前端手动控制盘、手动阀门、电动碟阀、水流指示器和消防水炮组成。
如图：
6.4、消防管道安装
电动碟阀 水流指示器 手动阀门
6.4.1、室内消防给水管道按规范要求应成环状布置。
6.4.2、室内消防给水环状管道的进水管和区域高压给水系统的引水管不应少于两条。
6.4.3、管道采用无缝钢管并进行热镀锌防锈处理，管道连接采用卡箍连接。
6.4.4、所有阀门应有明显的启闭标志。
6.4.5、所有管道共支架安装制作可参照《支吊架手册》执行。
6.5、系统试压和冲洗
6.5.1、一般规定
1.管网安装完毕后，应对其进行强度试验、严密性试验和冲洗。
2.强度试验和严密性试验宜用水进行。
3、系统试压前应具备下列条件：
1）、试压冲洗方案已经批准；
2）、对不能参与试压的设备、仪表、阀门及附件应回以隔离或拆除；加设的临时盲板应具有突出于法兰的边耳，且应做明显标志，并记录临时肓板的数量。
3）、管网冲洗宜用水进行。
冲洗前，应对系统的仪表采取保护措施。
止回阀和报警阀等应拆除，冲洗工作结束后应及时复位。
4）、冲洗前，应对管道支架、吊架进行检查，必要时应采取加固措施。
5）、管网冲洗的水流方向应与灭火管网的水流方向一致。
3、安装、调试要求及步骤
1）、管网安装完毕后，应对其进行强度试验、严密性试验和冲洗。
2）、强度试验和严密性试验宜用水进行，水压试验时环境温度不宜低于5℃，当低于5℃时，水压试验应采取防冻措施。
3）、当系统设计工作压力等于或小于1.0Mpa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4Mpa；当系统设计工作压力大于1.0Mpa 时，水压强度试验压力应为该工作压力加0.4Mpa。
水压强度试验的测试点应设在系统管网的最低点。
对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05Mpa。
4）、水压严密性试验应在水压强度试验和管网冲洗合格后进行。
试验压力应为设计工作压力，稳压24h，应无泄漏。
5）、管网冲洗的水流速度、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进行；冲洗前，应对管道支架、吊架进行检查，必要时应采取加固措施；水平管冲洗时其排水管位置应设在管网最低处。
6）、系统施工完成后需要进行系统调试，调试合格后必须进行验收，验收合格后方可投入使用。
6.6、验收阶段划分及验收程序：
6.1、在工程施工各阶段，建设方及监理工程师进行现场质量检验评定；关键工序、隐蔽工程应做到质量检验合格后方可进入下一道施工工序。
6.2、消防部门可以在工程施工及设备安装各个阶段到施工现场检查施工水、电、设备安装的质量并提出检查意见。
6.3、在大空间设备布置的场所装饰结束之前，保证大空间设备安装调试结束，具备初步验收条件；此时消防部门可到工程现场进行初步验收，初步验收意见作为最终消防验收依据和参考意见。
6.4、大空间设备布置的场所，一层平面处必须具备排水设施，以便于消防水炮喷下的水能及时排出室外。
6.5、验收时,在大空间设备在双波段图像探测器的视场范围内点火,火焰的大小依据《图像型火灾安全监控系统设计、施工及验收规范》的要求, 双波段图像探测器报警,消防水炮自动扫描,找到火源进行自动定位。
可选择手动方式或自动方式启动消防水泵、电动阀门进行喷水灭火。
7.劳动组织
电工： 6人管道工： 12人
辅助工： 10人焊工： 2人
8.质量要求
8.1、水炮管道安装应符合设计及规范要求；
8.2、水炮安装高度应符合设计及规范要求且固定牢固。
9.安全措施
9.1、机械的安全保护措施
9.1.1、所有机械设备均应由专人操作并持证上岗。
9.1.2、所有电动工具均应按要求进行接地接零，并经安全员、机电工长检查后方可启动运行。
9.2、安全防火和防爆
9.2.1、工地现场要配备灭火器材。
9.2.2、定期向职工进行防火宣传教育，检查消防隐患。
9.2.3、统一设临时用电线路，所有电路均应由工地电工统一安排，任何人不得私自接线，非施工接线应向项目部有关领导报告批准后，由专业电工进行接线，并做到责任到人，落实到位。
9.3、用电安全措施
9.3.1、制定严格用电规章制度。
9.3.2、、电工必须持证上岗，定期对电工进行培训。
9.3.3、现场严禁乱拉乱接，发现有违章者以重罚，情节严重者清退出场。
9.3.4、各种配电柜均需上锁，钥匙专人管理；配电柜要防止雨水直接淋湿。
9.3.5、在配电柜上设置醒目标志。
9.3.6、严禁现场采用电炉取暖、做饭。
9.4、脚手架搭设安全措施
9.4.1、把好材料、加工和产品质量关，加强对架设工具的管理和维修保养工作，避免使用质量不合格的架设工具和材料。
9.4.2、确保脚手架具有稳定的结构和足够的承载力。
本工程采用钢管脚手架，安全系数为3.0，超过2.5m的脚手架上方平台要有安全护栏外侧设安全防护网。
9.4.3、移动脚手架应采用安全合格的产品，具有检验报告和合格证，超过2.5m的要有安全护栏，高度超过5M的要采用双塔柱搭设，稳定牢固。
9.5、蹬高作业安全措施
9.5.1、、使用安全合格的登高工具，如：移动脚手架、人字扶梯。
9.5.2、带好安全帽及劳动防护用品，登高超过2.5m及以上一定要系好安全带。
9.5.3、移动脚手架、人字扶梯安置要稳定牢固，做好防滑措施。
9.5.4、移动脚手架严禁带人带物移动，定位后要将四轮锁死。
10.环保措施
施工污染主要包括三个方面：大气污染、水污染和噪音污染。
这根据武汉市有关文件规定，将采取以下措施防止扰民：
10.1、减少大气污染的措施
A、对现场细颗粒材料运输、垃圾清运、施工现场拆除采取遮盖、撒水措施以减少扬尘。
B、现场控制烟尘在规定的指标内。
10.2减少水污染，现场生产等排水必须经过沉淀井。
10.3贯彻执行武汉市人民政府关于加强施工现场及噪音扰民管理的有关规定。
11.效益分析
在大空间建筑物内的消防系统中，灭火的有效性与经济性显得尤为突出，所以自动消防炮替代多层管网水喷淋系统，使灭火效果大大提高，同时保证了建筑物整体美观性。
12.工程实例
武昌站改扩建站房工程（质量目标：国优鲁班奖）的天桥层采用消防水炮系统，在优质的前提下，大大的提高了施工速度，为企业赢得了信誉和效益。
