消防水炮施工方案
消防水炮施工方案1.1.1.自动消防水炮灭火系统组成自动消防灭火装置由下列部件组成一个完整的火灾监视、扫描、定位、报警、喷水灭火等完善功能的消防系统：①自动跟踪定位射流灭火装置灭火部件（以下简称“水炮”）水炮是装置中完成火源扫描自动跟踪定位及喷水灭火的部件。
如图 2.1 所示，水炮上的启动传感器感应到火焰发出的信号后，自动启动水炮旋转，进行水平和垂直扫描，确定火源位置，炮管对准火源，同时向联动柜发出火警信号，手动或自动打开电磁阀，启动水泵射水灭火。
装置配有遥控器，最远可以在 1200 米外遥控水炮。
水炮上装有摄像头，可以视频监视现场情况。
根据喷射流量，水炮有 5L/S 和 10L/S 两个型号，除个别参数外，功能、使用方法等都一样。
②接线端子盒③现场控制箱现场控制箱安装于水炮现场，用于控制一个现场区域内的水炮，也是水炮和联动柜的连接枢纽。
现场控制箱如下图所示，具体具有以下作用：1）具有现场手动控制和远程控制两级控制功能；2）实现现场设备工作电源和电磁阀电源启动、停止控制控制功能；3）具有现场总电源指示，工作电源启动、停止状态指示，电磁阀电源启动、停止状态指示，提供现场直流24V工作电源；4）设置现场手动控制安全锁，防止无关人员无故误控制现场控制箱；5）采用标准六芯电话插座作远程遥控接口，方便连接远程遥控终端的接入控制；6）提供交流220V备用电源插座，方便远程遥控终端工作取电或现场维护、维修工作取电；7）具有工作电源和电磁阀电源状态显示功能；8） 400mm（高）×300mm（宽）×100mm（厚）的小箱体，极大方便高级场所暗装现场控制箱的需要；④电磁阀④模拟末端试水装置⑤遥控器水炮遥控器具有三方面主要功能。
1）参数设置设置水炮编号（厂家设置）、总数、名称设置水炮安装高度设置射流距离补偿参数设置启动反应时间参数设置水平偏移参数2）定位喷射状态时的控制控制射流摇摆或定点喷射控制射流左、右、前、后移动喷射3）监控状态时的控制控制水炮水平旋转控制水炮喷嘴前后摆动控制水炮复位⑦编码输入输出模块⑧自动控制部件（立式或琴台式联动柜）1.1.2.自动消防水炮灭火系统工作原理平时水炮处于火警监视状态。
消防水炮方案施工方案
消防水炮方案施工方案一、项目背景消防水炮是重要的消防设备之一，用于灭火和控制火势的蔓延。
为了确保消防水炮的正常运行和有效使用，本文将提供一份详细的消防水炮方案施工方案。
二、施工目标1. 安装和调试消防水炮，确保其正常工作。
2. 确保消防水炮可靠、稳定地供水，并能在火灾发生时迅速响应。
3. 保证消防水炮的操作简便、灵活性高，方便消防人员使用。
三、施工步骤1. 设计方案根据消防水炮的使用场所和要求，设计合适的施工方案。
包括消防水炮的位置选择、供水管道设计、电力供应等。
2. 材料准备根据设计方案，准备所需的施工材料。
包括消防水炮、管道、接头、阀门、电缆等。
3. 施工准备a. 清理施工区域，确保施工区域干净、整洁。
b. 检查消防水炮及相关设备的完好性和可用性。
c. 准备施工所需的工具和设备。
4. 安装消防水炮a. 根据设计方案，选择合适的位置安装消防水炮。
b. 安装支架和固定螺栓，确保消防水炮牢固稳定。
c. 连接水源管道和消防水炮，采用合适的接头和阀门。
d. 安装电缆和控制设备，确保消防水炮可以远程控制和操作。
5. 调试和测试a. 打开水源，检查供水管道是否正常工作。
b. 测试消防水炮的喷射距离、喷射角度和喷射流量。
c. 测试消防水炮的远程控制和操作功能。
6. 完善施工细节a. 检查施工过程中的细节，确保施工质量。
b. 清理施工现场，保持施工区域的整洁。
7. 方案验收a. 邀请相关部门和专业人员对施工方案进行验收。
b. 根据验收结果，进行必要的调整和改进。
四、施工注意事项1. 施工过程中，严格按照相关安全操作规程进行操作，确保施工人员的人身安全。
2. 施工过程中，注意保护设备和材料，避免损坏或丢失。
3. 施工过程中，及时清理施工现场，确保施工区域的整洁。
4. 施工完成后，对施工方案进行验收，确保施工质量和安全性。
五、预期效果1. 安装和调试完成的消防水炮能够正常工作，喷射距离、喷射角度和喷射流量符合设计要求。
消防水炮施工方案
消防水炮施工方案消防水炮施工方案1.概述消防水炮是消防系统中的重要组成部分，主要用于灭火和应对突发火灾。
本施工方案旨在确保消防水炮的正确安装和调试，以提高灭火效果和保障人员生命安全。
2.施工准备2.1 施工队伍组建：保证施工人员具备相关资格证书和工作经验。
2.2 施工材料准备：准备消防水炮、钢管、支架、电缆等所需材料，并保证其质量合格。
3.施工流程3.1 定位：根据设计要求和实际情况，确定水炮的具体位置，并在地面上进行标记。
3.2 钢管安装：根据设计要求，将钢管用螺栓固定在已标记的位置上，并确保其稳固可靠。
3.3 水炮安装：将水炮与钢管连接，并确保连接处严密无漏。
3.4 支架安装：根据需要，安装支架以支持水炮的重量，并保证支架的稳定性。
3.5 接线调试：将消防水炮接入电源，并进行相应的接线调试，确保电气部分正常工作，并可远程控制水炮的转动和喷水。
3.6 防护措施：为了保护水炮和相关设施免受环境的影响，需在水炮周围设置相应的防护设施，如防护栏杆和防雨棚。
4.施工质量控制4.1 材料检验：在施工前对所有材料进行检验，确保其质量合格。
4.2 工序检验：在每个施工环节完成后，进行相应的检验，确保施工质量符合要求。
4.3 安全检查：在施工过程中，严格执行安全操作规程，加强现场安全检查，确保人员和设备的安全。
5.施工总结5.1 施工总结：在施工结束后，对施工工作进行总结和评估，发现存在的问题及时整改。
5.2 交接验收：完成施工后，与相关部门进行交接验收，确保施工结果符合设计要求和质量标准。
5.3 归档备案：将施工相关资料整理归档，并妥善保管，以备后期维护和使用。
以上是关于消防水炮施工的准备工作、流程、质量控制和总结等方面的基本方案。
在施工过程中，应严格遵守相关安全操作规程，确保人员和设备的安全。
施工结束后，及时进行交接验收，并妥善保管施工资料，以备维护和使用。
通过科学合理的施工流程和严格的质量控制，可确保消防水炮的安装和调试质量，提高灭火效果。
火灾自动报警系统施工组织设计方案

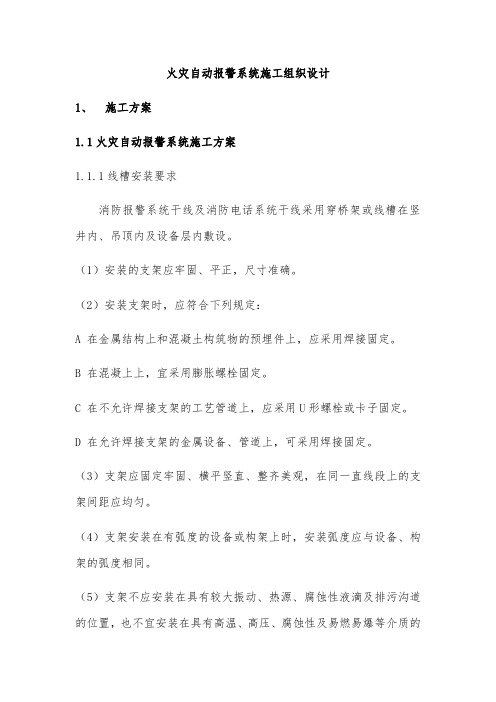

火灾自动报警系统施工组织设计1、施工方案1.1火灾自动报警系统施工方案1.1.1线槽安装要求消防报警系统干线及消防电话系统干线采用穿桥架或线槽在竖井内、吊顶内及设备层内敷设。
（1）安装的支架应牢固、平正，尺寸准确。
（2）安装支架时，应符合下列规定：A 在金属结构上和混凝土构筑物的预埋件上，应采用焊接固定。
B 在混凝上上，宜采用膨胀螺栓固定。
C 在不允许焊接支架的工艺管道上，应采用U形螺栓或卡子固定。
D 在允许焊接支架的金属设备、管道上，可采用焊接固定。
（3）支架应固定牢固、横平竖直、整齐美观，在同一直线段上的支架间距应均匀。
（4）支架安装在有弧度的设备或构架上时，安装弧度应与设备、构架的弧度相同。
（5）支架不应安装在具有较大振动、热源、腐蚀性液滴及排污沟道的位置，也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道以及能移动的构筑物上。
（6）水平安装的线糟及保护管的金属支架间距宜为2m，在拐弯处、终端处及其它需要的位置可适当减少间距：垂直安装时可适当增大间距。
（7）线槽安装应按图纸要求先行放线，以便确定线盒位置和线槽合理走向，作出标记，再以土建标高线为基准确定标高，然后在将线槽进行组装就位，调整，固定。
（8）电线槽以1.25m～1.5m的间距支撑于墙上或悬挂在顶板上，并垂直和水平。
（9）金属线槽内敷设的导线或电缆不应有接头，接头应在接线箱内。
垂直、倾斜或槽口向下敷设金属线槽时应有防止导线或电缆移动的措施。
金属线槽的连接不得在穿过楼板或墙壁等处进行。
（10）电线管与电线槽连接使用镀锌的连接管箍或黄铜套筒。
（11）线槽的接口应平整，接缝处应紧密平直，槽盖盖上后应平整无翘角，出线口位置正确，不容许将穿过墙壁的线槽与墙上的空洞一起抹死。
（12）线槽与盒、箱、柜等联接时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
地下各层线槽敷设应和各工种密切配合，避免线槽与设备管道相撞。
消防水炮系统施工方案
消防水炮系统施工方案1. 项目背景消防水炮系统是一种重要的消防设施，用于灭火和控制火势。
施工方案的制定将保证系统的高效运行，提高灭火效果。
2. 设计方案2.1 水炮类型选择根据消防需求和场地特点，选择适合的水炮类型。
常见的水炮类型有旋转式水炮、手动调节式水炮和固定式水炮等。
2.2 水炮位置确定根据场地布局和消防需求，在合适的位置安装水炮。
水炮应能够覆盖到待保护区域，并能够方便调节水炮角度和射程。
2.3 管道布局设计根据水炮位置和消防水源，设计合理的管道布局。
管道应尽量短，减少压力损失，并确保水炮供水稳定。
2.4 水源供应确定消防水炮所需的水源。
水源可以是消防水箱、消防栓或直接连接给水管道等。
2.5 水炮控制系统设计设计水炮控制系统，包括开关控制和水炮角度控制。
可以使用手动开关控制或自动控制系统，方便操作和控制。
3. 施工步骤3.1 准备工作在施工前，需要对工地进行清理和规划，并准备好所需的材料和设备。
3.2 水炮及管道安装按照设计方案，安装水炮和管道。
确保水炮可以稳固地安装在合适的位置，并与管道连接紧密。
3.3 连接水源根据设计方案，将水炮与水源相连。
确保连接处无漏水，并增加连接的可靠性。
3.4 安装控制系统根据设计方案，安装水炮控制系统，包括开关控制和水炮角度控制。
确保系统能够正常工作，并方便操作。
3.5 系统测试完成施工后，进行系统测试。
测试包括水源供应测试、水炮角度和射程调试以及控制系统的功能测试。
4. 施工注意事项4.1 安全注意在施工过程中，要注意消防安全和人员安全。
使用工具和设备时要注意防护，确保施工过程安全。
4.2 设备维护保养定期对消防水炮系统进行维护保养，保持系统的良好运行状态。
定期检查水炮和控制系统的工作状况，并及时修理和更换故障设备。
4.3 系统培训在施工完成后，对使用人员进行系统操作培训，确保能够正确操作和控制消防水炮系统。
5. 总结通过制定消防水炮系统施工方案，可以确保消防设施的高效运行。
消防火灾自动报警系统施工方案
消防火灾自动报警系统施工方案本工程为消防火灾自动报警系统（自动消防炮）的施工项目，旨在提高建筑物火灾的预警和应急处置能力，保障人员生命财产安全。
工程位于建设单位所属建筑物内，涉及消防设施的安装和调试。
2、编制依据本工程的编制依据包括国家有关消防法规、建筑设计规范、消防设施施工标准等相关法律法规和标准，以及建设单位的要求和技术要求。
3、火灾自动报警（消防水炮）系统工艺流程本工程的火灾自动报警（消防水炮）系统工艺流程包括火灾自动探测、信号传输、消防水炮自动启动、水源供应等环节。
具体流程如下：1）火灾自动探测：利用火灾探测器实时监测建筑物内温度、烟雾等指标，一旦发现火情，立即发出报警信号。
2）信号传输：报警信号通过有线或无线传输到消防控制室，由操作人员进行处理。
3）消防水炮自动启动：控制室接收到报警信号后，自动启动消防水炮，对火情进行扑灭。
4）水源供应：消防水炮启动后，需要有足够的水源供应，以保证扑灭火灾的效果。
4、火灾自动报警（消防水炮）系统施工本工程的火灾自动报警（消防水炮）系统施工包括消防设施的安装、接线、调试等环节。
具体施工步骤如下：1）安装消防探测器和报警装置，保证其正确安装位置和工作状态。
2）布置消防控制室，安装控制设备和信号传输设备。
3）安装消防水炮和水源供应设备，保证其位置合理、操作方便。
4）对系统进行接线和调试，确保系统各部分正常工作。
5、火灾自动报警（消防水炮）系统调试本工程的火灾自动报警（消防水炮）系统调试包括系统功能测试、信号传输测试、水炮启动测试等环节。
具体调试步骤如下：1）进行系统功能测试，检验各设备是否正常工作。
2）进行信号传输测试，验证报警信号是否能够及时传输到控制室。
3）进行水炮启动测试，测试消防水炮是否能够正确启动。
4）对系统进行整体测试，确保系统能够满足预期要求。
6、火灾自动报警、消防水炮系统联合调试本工程的火灾自动报警、消防水炮系统联合调试是为了验证两个系统能够协同工作，实现消防灭火的效果。
消防水炮系统施工方案
消防水炮系统施工方案区域采用20L/s的带雾化装置的大空间水炮,保证所有被保护区域均有两股水柱到达，系统采用临时高压系统,由一期地下室消防泵房内的两台水炮泵(Q=40L/sH=160mN=110kw)从消防水池吸水加压后供给。
1、安装指导及施工时以设计部门出具的设计图纸为准。
2、电磁阀及电动蝶阀安装前应先进行管道的冲洗和试压，电磁阀处于常闭状态，信号蝶阀处于常开状态。
3、自动跟踪定位射流灭火装置（以下称：水炮）属于精密仪器，安装时应轻拿轻放，安装时禁止拎托炮头，严禁旋转炮体。
水炮必须法兰连接，法兰在出厂时已拧紧，不允许现场施工拧动法兰，现场管道焊接法兰必须和地面平行。
4、水炮安装位置应尽量避开其他强红外光辐射区域、避开遮挡物，保证设备安装牢固。
5、现场安装时水炮中心点与墙面的距离分别为水炮距离墙的距离不小于300mm，水炮距离墙的距离不小于700mm6、现场编码控制器与水炮安装距离不应大于50m，现场编码控制器安装后，在未正式使用前应将设备遮挡，以免造成损坏。
7、现场编码控制器应以就近原则设置在水炮下方，距地面约1.5米处，操作时应便于观测现场情况及相关水炮动作情况。
8、管材选用：明管道采用内外热镀锌钢管：DN＜50管道应采用螺纹连接，DN≥65管道应采用沟槽式连接件（卡箍）或法兰连接。
埋地管道采用聚乙烯孔网钢带复合管电热熔连接；9、水炮系统线缆应单独敷设，不能与其它系统线路共用。
10、线缆及管材必须采用国标等级。
11、各类线缆均采用穿钢管或金属线槽（加隔板）保护，主线路采用穿金属线槽敷设，其余可采用穿钢管敷设，视频线单独穿铺设，强弱电缆必须分开。
12、在选用多芯线时应注意线路标识或线色标识。
13、除视频线外其余线缆应尽量避免出现接头，如出现接头时，不允许使用线径不同的线缆，防止出现压降，造成通讯不畅，电压降低。
接头不允许超过3个，接头必须绝缘、锡接处理，线缆与设备的接线端子处应焊接或使用冷压端子，不可随意缠绕连接。
消防水炮方案施工方案
消防水炮方案施工方案一、项目背景消防水炮是一种重要的消防设备，用于扑灭火灾时提供大量的水源和水压。
为了确保消防水炮的正常运行和有效扑灭火灾，需要制定一套科学合理的施工方案。
二、施工目标1. 确保消防水炮的稳定性和可靠性。
2. 提高消防水炮的扑灭火灾效果。
3. 减少施工过程中的安全风险。
4. 保证施工进度和质量。
三、施工方案1. 设计方案：根据施工现场的具体情况，设计消防水炮的布置方案，包括水炮的数量、位置、喷射角度等。
确保消防水炮能够覆盖到整个施工区域，并且能够有效扑灭火灾。
2. 材料准备：2.1 水炮：选择质量可靠、性能稳定的消防水炮，确保其能够长期工作并承受高水压。
2.2 水源：确保消防水炮能够获得充足的水源供应，可以通过城市自来水供应或者搭建暂时水源等方式来解决。
2.3 管道和接头：选择耐压、耐腐蚀的管道和接头，确保水源能够顺畅传输到消防水炮。
3. 施工流程：3.1 地基处理：对施工区域进行地基处理，确保地面平整、稳固，能够承受消防水炮的分量和水压。
3.2 水炮安装：根据设计方案，在合适的位置安装消防水炮，确保其固定稳固，并且能够调节喷射角度。
3.3 管道连接：将水炮与水源之间的管道进行连接，确保水源能够顺畅传输到消防水炮。
3.4 试运行：在施工完成后，对消防水炮进行试运行，检查其工作状态和性能是否正常。
4. 安全措施：4.1 施工人员应具备相应的消防知识和技能，严格按照操作规程进行施工。
4.2 施工现场应设置明显的安全警示标识，保证施工人员的安全。
4.3 施工过程中，应加强对水源和水炮的监控，确保其正常运行和安全使用。
4.4 施工完成后，对施工区域进行清理，确保消防水炮的周围环境整洁、无障碍。
五、施工质量控制1. 施工现场应有专门的监督人员进行监督，确保施工按照设计方案进行。
2. 施工过程中应进行必要的质量检查，对水炮、管道和接头等进行检测，确保其质量合格。
3. 施工完成后，进行验收，确保消防水炮的性能达到设计要求。
消防水炮方案施工方案
消防水炮方案施工方案一、项目背景消防水炮是消防系统中的重要组成部分，用于灭火和控制火势的蔓延。
本文将详细介绍消防水炮方案的施工方案，确保施工过程安全、高效、符合相关标准。
二、施工准备1. 确定施工方案：根据建筑物结构、消防需求等因素，确定消防水炮的布置位置、数量和型号。
2. 准备材料和设备：根据施工方案，准备好消防水炮、水源接口、管道、电缆等相关材料和设备。
3. 施工人员培训：对施工人员进行相关培训，确保其熟悉消防水炮的安装和调试流程，具备必要的安全意识和操作技能。
三、施工步骤1. 安装水源接口：根据消防水炮的布置位置，选择合适的水源接口，并按照相关标准进行安装。
2. 安装管道系统：根据施工方案，将管道系统连接至水源接口和消防水炮，确保管道系统的稳固和密封性。
3. 安装消防水炮：根据消防水炮的型号和布置位置，将其安装在预定位置，并确保其稳固可靠。
4. 连接电缆：将消防水炮与消防控制中心的电缆连接，确保正常的信号传输和控制功能。
5. 调试和测试：完成安装后，对消防水炮进行调试和测试，确保其各项功能正常运行。
6. 安全标识和标牌：根据相关标准，设置消防水炮的安全标识和标牌，提醒人员注意消防设备的位置和使用方法。
四、施工注意事项1. 安全第一：施工过程中，严格遵守安全操作规程，佩戴个人防护装备，确保施工人员的人身安全。
2. 施工质量：按照相关标准和规范进行施工，确保消防水炮的安装质量和性能。
3. 环境保护：施工过程中，注意保护环境，防止对周围环境造成污染。
4. 施工期限：合理安排施工进度，确保按时完成施工任务。
五、施工验收1. 完工检查：对施工完成的消防水炮方案进行全面检查，确保各项施工任务按照要求完成。
2. 功能测试：对消防水炮进行功能测试，确保其各项功能正常运行。
3. 文件整理：整理施工过程中的相关文件和资料，包括施工记录、验收报告等。
4. 客户交付：将施工完成的消防水炮方案交付给客户，并进行相关培训和说明。
消防水炮方案施工方案
消防水炮方案施工方案一、背景介绍消防水炮是一种重要的消防设备，用于灭火和控制火势蔓延。
为了确保消防水炮的正常运行和有效使用，需要制定相应的施工方案。
本文将详细介绍消防水炮方案的施工方案。
二、施工准备1. 确定施工场地：根据消防水炮的使用需求，选择合适的场地进行施工。
场地应具备充足的空间，便于水炮的操作和调整。
2. 确定施工团队：组建专业的施工团队，包括工程师、技术人员和施工人员。
团队成员应具备相关的技术和经验，能够熟练操作和安装消防设备。
3. 准备施工材料和设备：根据消防水炮的规格和要求，准备相应的施工材料和设备，包括水炮本体、喷嘴、管道、接头等。
三、施工步骤1. 确定水炮安装位置：根据场地条件和使用需求，选择合适的位置进行水炮的安装。
安装位置应考虑到火灾蔓延的方向和距离，以确保水炮可以有效地覆盖火灾区域。
2. 安装水炮本体：根据水炮的规格和要求，将水炮本体固定在安装位置上。
确保水炮安装坚固，能够承受一定的压力和冲击。
3. 安装喷嘴和管道：根据水炮的喷射要求，选择合适的喷嘴和管道进行安装。
喷嘴和管道的选择应考虑到喷射距离、角度和喷雾范围等因素，以确保水炮的灭火效果。
4. 连接水源和电源：将水炮与消防水源和电源进行连接。
确保水炮能够及时获取足够的水源，并能够正常工作。
5. 调试和测试：完成水炮的安装后，进行调试和测试。
确保水炮的各项功能正常，喷射距离和喷射角度符合要求，能够有效地灭火。
6. 安全防护措施：在施工过程中，要注意安全防护措施的落实。
施工人员应佩戴安全帽、防护眼镜和手套，确保施工过程的安全。
四、施工验收1. 施工质量检查：进行施工质量检查，确保施工过程符合相关的标准和规范。
检查内容包括水炮的安装坚固性、喷嘴和管道的连接质量、电源和水源的正常供应等。
2. 功能测试：对已安装的水炮进行功能测试，包括喷射距离、喷射角度、喷雾范围和调节灵便性等。
测试结果应符合设计要求和规范要求。
3. 安全检查：进行安全检查，确保施工过程中没有存在安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防火灾自动报警（自动消防炮）系统施工方案编制：日期:审核：日期:批准：日期:编制单位:目录1、工程概况 (1)2、编制依据 (2)3、火灾自动报警（消防水炮）系统工艺流程 (2)4、火灾自动报警（消防水炮）系统施工 (4)5、火灾自动报警（消防水炮）系统调试 (10)6、火灾自动报警、消防水炮系统联合调试 (10)7、拟投入施工劳动力计划、施工机具计划表 (17)8、施工进度计划 (18)9、质量保证措施 (20)10、安全文明施工保证措施 (20)11、环保措施 (23)12、施工平面布置图 (25)1、工程概况工程名称：建设地点：建设单位：设计单位：监理单位：总包施工单位：1.1工程简介1）本工程共有11栋标准厂房、3栋仓库和1栋办公综合楼、地下消防水池、水泵房及地下污水处理池组成，总建筑面积：约141954.11平方米（厂房建筑面积：129507 平方米；配套用房建筑面积：12447.11平方米）；道路面积：110298.70平方米；绿化面积：32343.52平方米；及其园区内配套附属设施（水电气设备以及管网）的地质勘查、设计、采购、施工、装修等所有工程,1#厂房、2#厂房、3#厂房、4#厂房、5#厂房、6# 厂房、7#厂房、8#厂房、9#厂房、10#厂房、11#厂房，厂房建筑面积：129507川；办公综合楼、1#仓库、2#仓库、污水处理厂，总投资约35500.00万元。
本工程建筑结构安全等级为二级，结构设计使用年限主体结构50年，屋面为10~15年，地基基础设计等级为丙级，抗震设防为丙类，结构抗震等级为三级，抗震设防烈度为8度，耐火等级为二级，建筑场地为U类。
1.2消防火灾自动报警（自动消防炮灭火系统系统）系统工程概述本建筑火灾自动报警（消防水炮灭火电系统）系统采用集中报警及控制系统；消防控制中心设置在办公楼一层，包括火灾自动报警（配电室超细干粉灭火）、漏电火灾报警、防火门监控系统、消防设备电源监控警控制器及联动控制台，多线控制盘，消防广播主机和消防电话主机设备及CRT显示，DC24\fi流备用电源装置；各栋号内设楼层显示器、手动报警按钮、消防电话分机均挂墙明装底边距地面 1.5米；水炮灭火系统与火灾自动报警系统及主机分开设置；防火门监控主机、消防电源监控主机、漏电报警主机设置于消防控制室内。
1.31# 厂房、2#厂房、5#厂房、6#厂房、2#仓库设置有水炮灭火系统，且自动报警系统与水炮灭火电系统分开设置；10#厂房、11#厂房、办公楼设置火灾自动报警系统1.4工程施工内容1）本工程消防报警系统工作内容有：火灾自动报警点3032个、消防水炮电95套、配电室超细干粉灭火62具、漏电火灾报警报警点92个、消防设备电源监控66个、防火门监控系统的安装（48套）、调试、验收等。
2、编制依据1）《火灾自动报警系统施工质量验收规范》GB50166-20112）《自动跟踪定位射流灭火装置认证技术规范》GB25204-20103）《大空间智能主动型喷水灭火系统技术规程》CECS263: 20094）本工程施工图3、火灾自动报警（消防水炮）系统施工工艺3.1火灾自动报警（消防水炮）系统施工工艺流程:实用文档4、火灾自动报警（消防水炮）系统施工4.1火灾自动报警系统施工准备工作1）电气施工主管必须熟悉火灾自动报警及联动系统、消防广播系统、电话系统与消防给水、喷淋给水水炮系统和其他相关专业系统的电气的分布图、技术要求和消防规范，了解其施工工艺，按《技术交底制度》对施工班组长进行技术交底，并作记录。
2）电气材料到工地后，材料员按《进货检验和试验控制程序》、《不合格控制程序》进行验收，并作记录，入库标识。
3）火灾自动报警系统的施工应按设计图纸进行，不得随意更改。
4）火灾自动报警系统施工前，应具备设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件。
4.2火灾自动报警系统安装1）金属电线管预埋安装：（1）电线管及线盒全部配合土建楼板，墙身预埋。
要求暗敷管道的弯曲半径不应小于管子外径的10倍，为防止预埋管堵塞管子采取防堵措施，管口用胶塞堵死，线盒用牛皮纸等填充物充满。
管路过长应加装接线盒或预穿镀锌铁线。
（2）电线管经伸缩缝或沉降缝，须装设补偿装置。
（3）若设计修改，暗敷管需延伸至某用电点，须用电线管连接，不能使用金属软管。
（4）电气工程的支架按强弱电管线统一制作。
在支架安装过程中，必须认真注意检查，所有支架应刷防锈油漆，安装外观良好，与所有电气管道形成一整体，连接为良好的电气通路，可靠接地，与接地网连接。
所有电气设备的金属外壳、穿线管必须接地。
（5）电气管道应按规范与其它管道保持适当的距离。
电气管路敷设，装在冷水管源上方时，间格保持100mm以上，装在热水源下方则保持200mm以外。
如遇特殊位置不能保证时要应作好隔热处理。
（6）管道暗敷安装完成后，应穿编织带；未穿线之前应圭寸好管口；继而安装各种接线盒、穿线。
（7）由接线盒引至设备的金属软管，垂直的不超过50cm水平的不超过80cm2）金属线槽明装：(1)线槽应平整、无扭曲变形，内壁应光滑、无毛刺。
(2)线槽的连接应连续无间断；每节线槽的固定点不应少于两个；在转角、分支处和端部均应有固定点，并应贴紧墙面固定。
(3)线槽接口应平直、严密，槽盖应齐全、平整、无翘角。
(4)固定或连接线槽的螺钉或紧固件，紧固后其端部应与线槽内表面光滑相接。
(5)线槽的出线口应位置正确、光滑、无毛刺。
(6)线槽敷设应平直整齐；水平或垂直允许偏差为其长度的2%。
，且全长允许偏差为20MM 并列安装时，槽盖应便于开启。
3)布线：(1)金属电线管穿线及线路测试、金属线槽配线及线路测试火灾自动报警及联动系统、消防广播与电话系统布线执行现行国家标准《电气装置安装工程施工及验收规范》、《火灾自动报警系统施工及验收规范》。
(2)火灾自动报警系统的布线，应符合现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类、电压等级进行检查。
(3)管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。
在穿线前，应将管内或线槽内的积水及杂物清除干净。
(4)同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一孔内。
(5)线在管内或线槽内，不应与接头或纽结。
导线的接头，应在接线盒内焊接或用端子连接。
(6)设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。
(7)卡子入盒时，盒外侧应套锁母，内侧应装户口，在吊顶内敷设时，盒的内外侧均应套锁母。
(8)吊顶内敷设各类管路和线槽时，已采用单独的卡距吊装或支撑物固定。
(9)线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。
(10)火灾自动报警(消防水炮)系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MQ。
4)探测器的安装：(1)安装的设备及器材运至施工现场后，应严格进行开箱检查，并按清单造册登记，设备及器材的规格型号应符合设计要求；设备安装前应进行模拟试验，不合格者不得使用。
（2）探测器安装时，要按照施工图选定的位置，现场定位划线，在吊顶上安装时, 要注意纵横成排对称。
在施工现场时遇到与其它专业设备等障碍时，要作出适当的移位, 如移位超出探测器保护范围，应与设计单位联系，进行设计修改变更。
（3）探测器至墙壁、两边的水平距离，不应小于0.5m；（4）探测器周围0.5m内，不应有遮挡物；（5）探测器至空调送风口边的水平距离，不应小于 1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m；（6）宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距，不应超过10m感烟探测器的安装间距，不应超过15m探测器距端墙的距离，不应大于探测器安装间距的一般。
（7）测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。
当采用焊接时，不得使用带腐蚀性的助焊剂。
（8）测器的“ + ”线应为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分。
但同一工程中相同用途的导线颜色应一致。
（9）测器的确认灯，应面向便于人员观察的主要入口方向。
（10）探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
5）火灾自动报警及联动控制器、消防电源与电话控制装置的安装：（1）消防控制设备在安装前，应进行功能检查，不合格者，不得安装。
（2）消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于2m 且应采用管卡固定，其固定点间距不应大于0.5m。
（3）接线盒（箱），应采用锁母固定，并应根据配管规定接地。
（4）消防控制设备外接导线的端部，应有明显标志。
（5）消防控制设备盘（柜）内不同电压等级、不同电流类别的端子，应分开，并有明显标志。
（6）电缆芯线和所配的电缆或导线，均应标明编号，并与图纸一致，字迹清晰不易褪色；（7）端子板的每个接线端，接线不得超过2根；（8）电缆芯和导线，应留有不小于20c m的余量；（9）导线绑扎成束；导线引入线穿线后，在进线管处应封堵。
（10）控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。
6）带电话插孔手动报警按钮的安装：（1）带电话插孔手动火灾报警按钮，应安装在墙上距地面高度 1.5m处。
（2）带电话插孔手动火灾报警按钮应安装牢固，并不得倾斜，外接导线，应留有不小于10cm的余量，且在其端部应有明显标志。
7）火灾重复显示盘、模块箱、楼层接线箱、消防音箱安装：（1）火灾重复显示盘、模块箱、楼层接线箱、消防音箱在安装前，应进行功能检查，不合格者，不得安装。
火灾重复显示盘、模块箱、楼层接线箱、消防音箱的外接导线，当采用金属软管作套管时，其长度不得大于2m且采用管卡固定，固定间距0.5m 金属软管与火灾重复显示盘、模块箱、楼层接线箱、消防音箱的接线盒采用锁紧螺母固定，并根据配管固定接地。
导线的端部，应有明显标志。
（2）火灾重复显示盘、模块箱、楼层接线箱内不同电压等级、不同电流类别的端子，应分开，并有明显标志。
（3）模块箱、楼层接线箱等底盒和埋墙式箱盒除应用线管锁紧螺母连接牢固外，并相应采用螺栓固定。
（4）消防音响在墙壁安装高度为2.5米，或采用吸顶嵌入式安装（天花式）。
4.3自动消防炮灭火电系统1）系统组成（与厂区喷淋共用水泵及管网）（1）自动消防炮灭火与系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。
（2）控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。
（3）消防炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。
