施工图纸自审提疑表

审查设计（施工图）文件审查设计文件（施工图）的目的是充分了解设计意图、结构特点、技术要求、质量标准，以免发生施工指导性错误；结合具体情况，提出合理化建设和协商有关配合相关事宜；通过审查发现设计图纸中存在的问题和错误，使其改正在施工之前，为拟建工程提供一份准确、齐全的设计图纸以便顺利施工。

由项目总工程师负责组织审查设计文件（含施工图纸），提交正式书面审查报告，及时与设计单位和建设单位提出问题，并协商解决，通过审查也进一步为优化设计、工程数量进蓝图做好前期准备。

一、审查设计文件（施工图）的依据1、建设单位和设计单位提供的初步设计或扩大初步设计、施工图设计、施工总平面图、线路设计和规划设计等资料文件。

2、施工调查时搜集的原始资料。

3、设计、施工验收规范和有关技术规定。

二、设计文件审查的主要内容1、设计资料是否符合现场地形、地质情况，线路平面位置和纵向坡度是否符合设计规范，是否满足道路或通航要求，构造物设计位置是否合理。

2、设计要求采用的施工方法、特殊工艺、新型材料、施工设备是否可行。

3、由设计单位与地方、其它单位签订的地亩拆迁、改造协议。

三、审查程序通常分为自审阶段、会审阶段和现场签证等三个阶段。

1、自审阶段（施工前进行）施工单位收到拟建工程的设计图纸和有关技术文件后，应尽快地组织有关工程技术人员熟悉和自审图纸，写出审图记录。

包括对设计图纸的疑问和对设计图纸的有关建议。

2、设计图纸的会审阶段（施工前进行）一般由建设单位主持，由设计单位和施工单位参加，三方进行设计图纸的会审。

图纸会审时，首先由设计单位的工程主要设计人向与会者说明拟建工程的设计依据、意图和功能要求，并对特殊结构、新材料、新工艺和新技术提出设计要求；然后施工单位根据自审记录以及对设计图纸的了解，提出对设计图纸的疑问和建议；最后在三方统一认识的基础上，对所探讨的问题逐一地做好记录，形成“图纸会审纪要”由建设单位正式行文，参加单位正式会签、盖章，作为与设计文件同时使用的技术文件和指导施工的依据，以及建设单位与施工单位进行工程结算的依据，并列入工程预算和工程技术档案。

施工图纸自审提疑表一、引言在工程建设过程中，施工图纸的审查是至关重要的一环。

它决定了项目的规划、设计、施工以及最后的完成效果。

为了确保施工图纸的准确性和完整性，本文将详细介绍施工图纸自审提疑表及其重要性。

二、施工图纸自审提疑表概述施工图纸自审提疑表是一种用于审查施工图纸的工具，它帮助设计师、工程师和管理员等项目相关人员对图纸进行全面、细致的审查，以确保图纸的准确性和完整性。

该表格包含了各种需要检查的项目，包括设计理念、结构安全、建筑规范、施工工艺等。

三、施工图纸自审提疑表的重要性1、提高图纸准确性：通过使用施工图纸自审提疑表，可以确保图纸中的所有细节都被仔细审查，从而减少错误和疏漏，提高图纸的准确性。

2、提升施工效率：通过提前发现和解决问题，可以避免在施工过程中出现不必要的停工和返工，从而提高施工效率。

3、保障工程质量：施工图纸自审提疑表的使用，可以确保图纸满足所有相关标准和规范，从而保障了工程质量。

四、施工图纸自审提疑表的实施步骤1、组织专业团队：组织由设计师、工程师、技术专家等组成的专业团队，进行图纸审查。

2、制定审查计划：根据项目的实际情况，制定详细的审查计划，包括审查内容、时间、人员等。

3、填写自审提疑表：按照审查计划，使用施工图纸自审提疑表对图纸进行审查，并记录发现的问题和建议。

4、问题反馈与处理：将审查中发现的问题反馈给设计团队，并协商解决方案。

5、完成审查报告：根据审查结果，编写详细的审查报告，包括问题的描述、解决方案和建议等。

五、结论施工图纸自审提疑表是工程建设过程中不可或缺的一部分。

通过使用该工具，我们可以确保施工图纸的准确性和完整性，从而提高施工效率和质量。

因此，我们应该充分认识到施工图纸自审提疑表的重要性，并在实际工作中认真执行。

在任何建筑工程项目中，施工图纸的审查都是至关重要的环节。

这不仅涉及到工程的施工质量，也直接影响到工程的安全与效益。

本文将探讨施工图纸的自审与会审记录的重要性。

如何进行图纸自审工作总结作为设计师或工程师，我们经常需要在项目中进行图纸设计，而图纸自审是确保设计质量的重要环节。

在进行图纸自审时，我们需要遵循一定的步骤和原则，以确保图纸的准确性和完整性。

以下是我在图纸自审工作中总结的一些经验和教训。

首先，我们需要明确图纸的设计目标和规范要求。

在开始自审之前，我们应该对设计要求和相关标准进行仔细研究，确保自己对项目的需求和要求有清晰的理解。

只有在正确的基础上进行自审，才能更好地发现图纸中的问题和不足。

其次，我们需要进行系统和全面的自审。

在自审时，我们应该仔细检查每个细节，确保图纸中的每一项内容都符合要求。

我们需要检查尺寸、比例、注释、符号和图例等各个方面，确保它们的准确性和一致性。

同时，我们还需要检查图纸的完整性和一致性，确保所有的图纸都齐全、无缺失和重复。

此外，我们应该注重逻辑性和合理性。

在自审过程中，我们需要思考图纸中的每个设计决策是否合理和可行。

我们需要检查图纸中的各个部分是否协调一致，是否符合实际情况和施工要求。

只有在逻辑性和合理性上做到严格要求，才能保证图纸的有效性和可操作性。

最后，我们需要记录和整理自审结果。

在自审过程中，我们应该及时记录发现的问题和需要改进的地方，并与其他团队成员进行讨论和沟通。

同时，我们还应该将自审结果进行整理和总结，形成自审报告或备忘录，以便后续的工作和改进。

总的来说，图纸自审是设计工作中不可或缺的一环。

通过正确的方法和步骤进行自审，我们能够更好地发现图纸中的问题和不足，提高设计质量和效率。

希望以上的经验和教训能够对大家在图纸自审工作中有所帮助，提升自身的专业能力和工作水平。

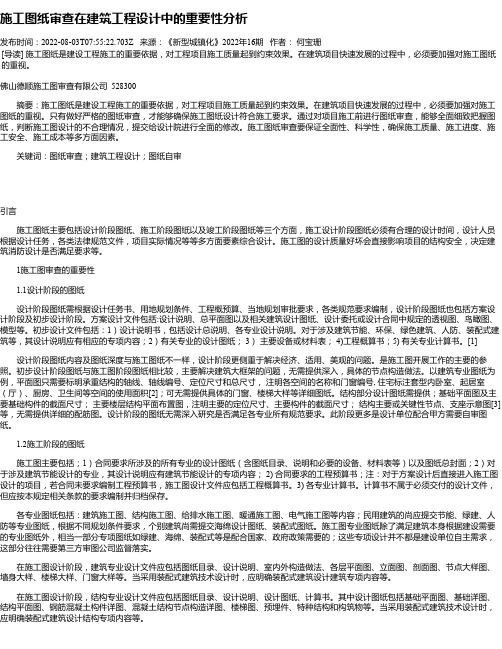

施工图纸审查在建筑工程设计中的重要性分析发布时间：2022-08-03T07:55:22.703Z 来源：《新型城镇化》2022年16期作者：何宝珊[导读] 施工图纸是建设工程施工的重要依据，对工程项目施工质量起到约束效果。

在建筑项目快速发展的过程中，必须要加强对施工图纸的重视。

佛山德顺施工图审查有限公司 528300摘要：施工图纸是建设工程施工的重要依据，对工程项目施工质量起到约束效果。

在建筑项目快速发展的过程中，必须要加强对施工图纸的重视。

只有做好严格的图纸审查，才能够确保施工图纸设计符合施工要求。

通过对项目施工前进行图纸审查，能够全面细致把握图纸，判断施工图设计的不合理情况，提交给设计院进行全面的修改。

施工图纸审查要保证全面性、科学性，确保施工质量、施工进度、施工安全、施工成本等多方面因素。

关键词：图纸审查；建筑工程设计；图纸自审引言施工图纸主要包括设计阶段图纸、施工阶段图纸以及竣工阶段图纸等三个方面，施工设计阶段图纸必须有合理的设计时间，设计人员根据设计任务，各类法律规范文件，项目实际情况等等多方面要素综合设计。

施工图的设计质量好坏会直接影响项目的结构安全，决定建筑消防设计是否满足要求等。

1施工图审查的重要性1.1设计阶段的图纸设计阶段图纸需根据设计任务书、用地规划条件、工程概预算、当地规划审批要求，各类规范要求编制，设计阶段图纸也包括方案设计阶段及初步设计阶段。

方案设计文件包括:设计说明、总平面图以及相关建筑设计图纸、设计委托或设计合同中规定的透视图、鸟瞰图、模型等。

初步设计文件包括：1）设计说明书，包括设计总说明、各专业设计说明。

对于涉及建筑节能、环保、绿色建筑、人防、装配式建筑等，其设计说明应有相应的专项内容；2）有关专业的设计图纸； 3）主要设备或材料表； 4)工程概算书；5) 有关专业计算书。

[1]设计阶段图纸内容及图纸深度与施工图纸不一样，设计阶段更侧重于解决经济、适用、美观的问题。

施工图纸自审内容：
（1）、施工图纸是否完整和齐全，施工图纸是否符合国家有关工程设计和施工的规程规范；
（2）、施工图纸是否与其说明书在内容上是否一致，施工图纸及其各组成部分间有无矛盾和错误；
（3）、建筑图与其相关的结构图，在尺寸、坐标、标高和说明书方面是否是一致，技术要求是否明确；
（4）、熟悉建设、施工、安装目的施工生产工艺流程和技术要求，掌握配套施工的先后次序和相互关系，审查设备安装图纸与其相配合的土建图纸，在坐标和标高尺寸上是否一致，土建施工的质量标准能否满足设备安装的工艺要求；（5）、基础设计或地基处理方案同建造地点的工程地质和水文地质条件是否一致，弄清建筑物与地下构筑物、管线间的相互关系；
（6）、掌握拟建工程的建筑和结构的形成和特点，需要采取那些新技术；（7）、复核主要承重结构或构件的强度、刚度和稳定性能否满足施工和使用要求；（8）、对于工程复杂、施工难度大和技术要求高的分部分项工程，要审查现有施工技术和管理水平能否满足工程质量和工期要求；
（9）、建筑设备和加工定货有何特殊要求；
（10）、防火、消防是否满足；
（11）、材料的来源有无保证，能否代换；
（12）、新材料、新技术的应用有无问题；
（13）、施工安全、环境卫生有无保证；
（14）、地质地勘资料是否齐全；
（15）、图纸是否符合建设单位要求；。

建筑工程施工质量审计表1. 项目信息- 项目名称：- 项目地址：- 建设单位：- 施工单位：- 设计单位：- 审计单位：- 审计日期：2. 审计目的本次审计旨在评估建筑工程施工质量，发现存在的问题，并提出改进意见，确保工程质量符合相关标准和要求。

3. 审计范围本次审计将涵盖以下方面：- 施工合同及相关文件的合规性- 施工过程中质量控制措施的执行情况- 施工期间的施工记录和检验报告- 工程质量验收情况4. 审计内容本次审计将关注以下内容：- 施工计划的编制和执行情况- 材料选择和采购情况- 施工工艺的合理性和实施情况- 人员资质和技术水平的合规性- 施工现场管理的执行情况- 工程质量验收过程的合规性和结果5. 审计方法本次审计将采用以下方法：- 文件审查：审核合同、图纸、施工方案等文件，评估其合规性和实施情况。

- 现场检查：对施工现场进行实地检查，观察施工工艺、材料使用情况等。

- 记录审计：审核施工记录、检验报告等相关文档，评估施工过程中质量控制措施的执行情况。

- 面谈访问：与相关人员进行面谈，了解其工作经验和资质情况。

6. 审计结果根据本次审计的结果，将形成一份审计报告，包括以下内容：- 审计发现的问题和不足- 对存在问题的原因分析- 针对问题提出的改进意见和建议- 审计结论和建议7. 审计报告审计报告将由审计单位编制并提交给建设单位、施工单位和设计单位，以供参考和改进。

---以上为《建筑工程施工质量审计表》的基本框架，具体的审计细节和内容可根据实际情况进行调整和完善。

在审计过程中，务必遵守相关法律法规和标准要求，确保审计工作的独立性和客观性。
