环保设备及应用PPT86页

  • 格式：pptx
  • 大小：3.25 MB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

2023环保设备专项安全培训教案pptPPTpptx

2023环保设备专项安全培训教案pptPPTpptx

环保设备定义
指用于控制环境污染、改善环境 质量而由生产单位或建筑安装单 位制造和建造出来的机械产品、 构筑物及系统。
环保设备作用
保护环境、治理污染、改善生态 、促进可持续发展。
常见环保设备类型
大气污染防治设备
包括除尘设备、脱硫脱 硝设备、有害气体净化
设备等。
水污染防治设备
包括污水处理设备、中 水回用设备、海水淡化
设备等。
固体废弃物处理设备
包括垃圾焚烧设备、垃 圾填埋设备、危险废弃
物处理设备等。
设备运行原理及结构特点
大气污染防治设备运行原理
通过物理、化学或生物方法，对大气中的污染物进行捕集、分离或转化，达到净化 空气的目的。
02
环保设备安全操作规范
操作前准备工作
1 2
3
确认设备状态
检查设备是否处于正常状态，如有异常应及时处理。
制定保养计划
保养记录
根据设备的使用频率、工作环境等因 素，制定合理的定期保养计划，明确 保养周期、保养内容及保养标准。
详细记录每次保养的时间、内容、更 换的零部件等信息，以便后续跟踪和 管理。
执行保养计划
按照保养计划进行设备的定期保养， 包括清洗、润滑、紧固、调整等步骤 ，确保设备的良好状态。
故障诊断与排除技巧
日常维护内容及方法
清洁设备
定期清理设备表面及内部的灰尘 、污垢等杂质，保持设备干净整
洁。
检查设备运行状态
每日检查设备的运行状况，包括电 源、气源、水源等是否正常，以及 设备是否有异常声响、振动或温度 过高等情况。
更换易损件
定期更换设备中的易损件，如滤芯 、密封件等，以保证设备的正常运 行。
定期保养计划制定和执行

环保设备及应用常用工程材料课堂PPT

环保设备及应用常用工程材料课堂PPT

•.

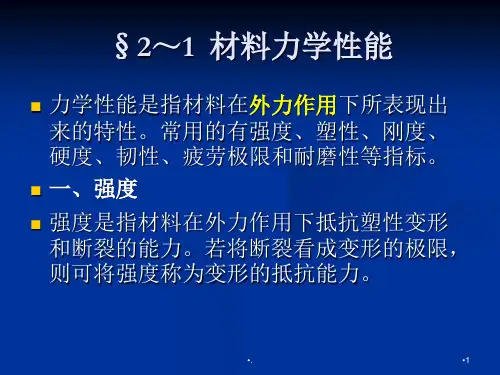

•20
§2～2 常用金属材料
合金钢的牌号是按照合金钢中碳的质量分数及所含合金元 素的种类（元素符号）和其质量分数来编制。一般牌号的 首位数字表示碳的平均质量分数，对于结构钢，以万分数 计，对于工具钢，以千分数计。当钢中某种合金元素的平 均质量分数小于1.5%时，牌号中只标出元素符号，不标明 含量；当元素含量为1.5%～2.5%、2.5%～3.5%、……时， 在该元素后用整数2、3、……标出其近似含量（如合金弹 簧钢60Si2Mn）。滚动轴承钢的牌号前面以“G”（滚字汉 语拼音字首）为标志，其后为铬元素符号Cr，其含量的质 量分数以千分之几表示，其余与合金结构钢的牌号规定相 同（如GCr15SiMn钢）。
性，切削温度高达
500~600℃时其硬度仍
不降低，能以比低合金
工具钢更高的切削速度
进行切削，故而称为高
速钢。常用的牌号有
W18 Cr 4V、W6Mo5Cr
4V2、 W6Mo5Cr 4V2Al、
W10Mo4Cr 4V3 Al等。
主要用于制造较高速度
切削的刃具，如车刀、
刨刀、钻头、铣刀、插
齿刀、绞刀、滚刀、拉
•.
•19
§2～2 常用金属材料
（2）调质钢：要用于制造在多种载荷（如扭转、弯曲、 冲击等）下工作，受力比较复杂，要求具有良好综合力学 性能的重要零件，一般需经调质处理后使用。如汽车、拖 拉机、机床等上的齿轮、轴类件、连杆、高强度螺栓等。 它是机械结构用钢的主体。
（3）弹簧钢：指由于在淬火
和回火状态下的弹性，而专门用 于制造弹簧和弹性元件的钢。钢 的弹性取决于其弹性变形的能力， 即在规定的范围之内，弹性变形 的能力使其承受一定的载荷，在 载荷去除之后不出现永久变形

环保设备及应用

环保设备及应用

环保设备与污水处理设备的发展机遇与挑战
发展机遇
随着全球环保意识的提高和政府对环保的支持，环保设备与污水处理设备将有更广阔的发展空间。同 时，技术的不断进步也将为环保设备与污水处理设备的发展提供更多的可能性。
发展挑战
环保设备与污水处理设备的技术要求较高，研发和生产成本较高，价格也比较昂贵，这对其市场推广 造成了一定的困难。此外，一些地区的政策支持和市场需求不足也是其发展面临的挑战之一。
03
环保设备及应用案例
案例一：空气净化器的应用
总结词
空气净化器在室内环境中的应用
详细描述
空气净化器是一种能够过滤和去除室内空气中的微粒物、气体、细菌、病毒等污染物的设备，常用于家庭、办公 室等室内环境。通过高效过滤和活性炭吸附等原理，空气净化器可以去除室内空气中的烟雾、异味、细菌、病毒 等污染物，提高室内空气质量，保障人们的健康。
污水处理设备的分类
根据处理污水的原理和用途，污水处理设备大致可分为物理 处理设备、化学处理设备、生物处理设备和膜处理设备等几 大类。每类设备又包含多种具体的设备型号和规格，如格栅 、沉砂池、曝气池、膜分离装置等。
污水处理设备的应用范围
01
城市污水处理厂
城市污水处理厂是污水处理设备的主要应用领域之一。这些处理厂负责
环保设备及应用
汇报人： 2023-12-11
目录
• 环保设备概述 • 污水处理设备 • 环保设备及应用案例 • 污水处理设备的应用案例 • 环保设备与污水处理设备的市场前景 Nhomakorabea01
环保设备概述
环保设备的定义与分类
定义
环保设备是指用于控制、减少或 消除环境污染的设备、工具、仪 器和装置。
分类

环保设备及应用培训教材PPT课件【精编】

环保设备及应用培训教材PPT课件【精编】
（3）分类： 悬浮澄清池
悬浮泥渣型 脉冲澄清池 机械加速澄清池
泥渣循环型 水力循环加速澄池清
环保设备及应用培训教材PPT课件【精 编】
19
环保设备及应用培训教材PPT课件【精 编】
（i）机械加速澄清池
加混凝剂后的水，由进水管流经环形配水 槽至第一反 应池。在此，受提升叶轮桨搅拌， 与数倍于进水量的回流活性泥渣混合，完成初 步反应。然后，被提升至第二反应室继续反应。 反应后的水经导流室进入分离室。在分离室内， 泥渣下沉，清水经集水管流出。下沉的泥渣， 大部分经回流缝流入第一反应池；其余进入集 泥斗浓集。
四、沉降与澄清
（1）设备：澄清池L 在澄清池内，可以同时完成混合、反应、
沉降分离等过程。 包括：混合室、反应室、导流室、分离
室四个功能区。 （2）特点： 优点：占地面积小，处理效果好，生产效率高，
节省药剂用量. 缺点：对进水水质要求严格，设备结构复杂。
18
环保设备及应用培训教材PPT课件【精 编】
环保设备及应用培训教材PPT课件【精 编】
（3）带回转式隔板反应池的平流式沉淀池
穿孔配 水墙
导流墙
吸泥机
隔
板
反
应
上部穿孔
池
出水墙
环保设备及应用培训教材PPT课件【精 编】
16
环保设备及应用培训教材PPT课件【精 编】
（4）涡流式反应池
圆周出水槽
出水管
进水
环保设备及应用培训教材PPT课件【精 编】
出水
放水阀 返回目录 17
环保设备及应用培训教材PPT课件【精 编】
混凝剂配制二：压缩空气调制
环保设备及应用培训教材PPT课件【精 编】
8
环保设备及应用培训教材PPT课件【精 编】

《环保设备及应用》PPT课件

《环保设备及应用》PPT课件

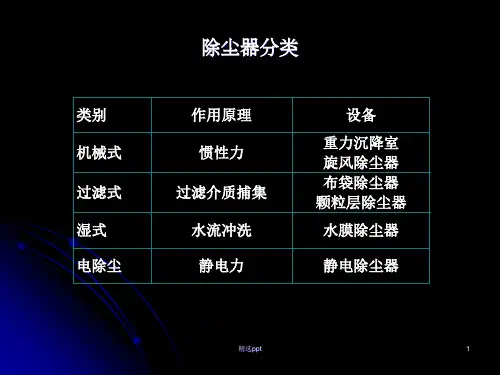

除尘器分类
类别 机械式 过滤式 湿式 电除尘
作用原理 惯性力
过滤介质捕集 水流冲洗 静电力
设备
重力沉降室 旋风除尘器 布袋除尘器 颗粒层除尘器
水膜除尘器
静电除尘器
精选ppt
1
使含尘气流通过过滤材料可将粉尘分离捕集 分类：
➢空气过滤器 -----滤纸或玻璃纤维
➢颗粒层除尘器 -----砂、砾、焦炭等颗粒物
C2 －粉尘出口浓度，g/m3
Pns －无量纲常数
－表面过滤速度，m/s
C1 －粉尘入口浓度，g/m3
CR －脱落浓度（常数），g/m3
W－粉尘负荷，g/m2
D e n n i sa n dK l e m m取 C R=0 . 5精选ppt24
2、影响除尘效率因素
1、粉尘负荷
2、过滤速度： 烟气实际体积流量与滤布面积之比，也称气布比。
压力损失：重要的技术经济指标，不仅决定着能 量消耗，而且决定着除尘效率和清灰间隔时间等
PP fP PxfK fgxP K P g
Pvg
xK
K—粉尘或滤料的渗透率（permeability），由实验测定
x—粉尘或滤料的厚度
➢ P f— 通 过 洁 净 滤 料 的 压 力 损 失 ， 100～ 130Pa;
4、便于回收物料，没有污染、废水等二次污染。
精选ppt
5
缺点：
1、受滤料的耐温，耐腐蚀等性能的限制，使用温 度不能过高，有些腐蚀性气体也不能选用。
2、在捕集粘性强及吸湿性强的粉尘或处理露点很 高的烟气时，容易堵塞滤袋，影响正常工作。
3、袋式除尘器不同程度的存在占地面积大、滤袋 易损坏、维修费用高等问题。
粉尘
粒径

环保设备设计与应用PPT课件

环保设备设计与应用PPT课件
(6)非货币计量效益 指通过环保设备对污染源进行治理 后，产生的不能直接用货币计量的效益，如空气的净化、 环境优雅舒适、社会稳定等。
2.环保设备的耗费类指标 (1)投资总额 是指购置和制造环保设备支出的全
部费用。含购买、制作、安装等直接费用和管理费、占地 费等非直接费用（如管理费用等）。
(2)运行费用 是指让环保设备正常运行所需的全 部费用。包括直接运行费(人工、水、电、材料)和间接运 行费(管理、折旧费等)。
静态投资回收期的计算公式为：
Nt
=
TI M
式中：TI——投资总额； Nt——静态投资回收期，年； M——年平均净收益。
动态投资回收期的计算公式为： lg1TIi/M
Nd =
lg1i
式中 Nd——动态投资回收期，年。 i——年利率或投资回收期，%；
【例8-4】某污水处理设备，初始投资60万元，年运行 费3万元，运行后每年免交排污费15万元，即净收益为153=12万元。设投资收益率为15%，试分别计算静态和动态 投资回收期。
第八章 环保设备 设计与应用
技术经济分析
8.1 技术经济的基本含义
❖ 所谓“技术”，通常被理解为包括劳动工具、劳动者 的劳动方法、技能等内容的总称；而“经济”的含义， 主要是指在社会生产和再生产的整个过程中所取得的 节约和效果。经济效果是指在社会生产和再生产，即 经济活动过程中劳动消耗和劳动占用同劳动成果的比 较。所谓的劳动消耗，包括人力、物力、财力的消耗； 而劳动占用是指厂房、设备、器具等的占用。
（人工费 + 材料费 + 施工机械使用费）× 取费率
直接工程费×取费率
（直接工程费 + 间接费）×取费率
税金（含营业税、城市建设 （直接工程费 + 间接费 +计划利润）×税率 税、教育费附加）

环保设备及应用环保设备材料及其选用

环保设备及应用环保设备材料及其选用

03
环保设备材料及其选用
环保设备材料分类
金属材料
包括钢铁、铜、铝等，具有较高 的强度和耐腐蚀性，广泛用于制
造各种环保设备和部件。
非金属材料
如塑料、玻璃钢、陶瓷等，具有轻 质、耐腐蚀、绝缘性好等特点，适 用于一些特殊要求的环保设备。
复合材料
由两种或多种材料组成，如玻璃钢/ 碳纤维复合材料，具有多种材料的 优点，如强度高、耐腐蚀、轻质等 。
环保设备是实现可持续发 展的重要手段，有利于推 动经济、社会和环境的协 调发展。
环保设备的发展趋势
技术创新
绿色化
随着科技的不断进步，环保设备的技 术水平也在不断提高，新型的环保设 备不断涌现。
环保设备的设计和制造过程也更加注 重环保，采用更加绿色、低碳的材料 和技术，减少对环境的负面影响。
智能化
环保设备正朝着智能化方向发展，通 过自动化控制和远程监控等技术手段 ，提高设备的运行效率和稳定性。
材料性能要求
01
耐腐蚀性
环保设备常常接触各种腐蚀性物 质，要求材料具有一定的耐腐蚀 性能。
强度和刚度
02
03
绝缘性和耐热性
环保设备需要承受一定的载荷和 压力，要求材料具有足够的强度 和刚度。
一些环保设备需要具备绝缘和耐 热性能，要求材料满足这些特殊 要求。
材料选用原则
根据设备用途选择材料
01
不同的环保设备用途不同，所需的材料性能也不同，应根据具
水处理设备应用案例
总结词
详细描述
应用案例
水处理设备在环境保护中具有重要作 用，可以有效去除水中的污染物，提 高水质。
水处理设备包括过滤器、沉淀池、曝 气机、活性炭吸附器等，可用于处理 生活污水、工业废水等各类水体。通 过物理、化学和生物方法，去除水中 的悬浮物、有机物、重金属等有害物 质，使水质达到国家排放标准或回收 利用标准。

环保设备与工艺 PPT

环保设备与工艺 PPT

0.3.3 标准化和标准的定义
（1）标准 为在一定的范围内获得最佳秩序，对活动或其结果规定共 同的和重复使用的规则、导则或特性的文件称为标准
（2）标准化 为在一定的范围内获得最佳秩序，对实际的或潜在的问题 制定共同的和重复使用的规则的活动，称为标准化包括制定、 发布及实施标准的过程。其实质是：通过制定、发布和实施 标准，达到统一。其目的是：获得最佳秩序和社会效益
破碎装置、压缩装置
★焚烧设备：
焚烧炉
★无害化处理设备：
堆肥设备、填埋设备、固化装置、消毒装置
★资源再利用设备：
废物转化回收装置、废物回收装置
0.1.2 分类
4.噪声与振动控制设备
★噪声控制设备：
吸声装置、隔声装置、消声装置
★振动控制设备：
隔振装置、减震装置
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
ISO14000标准介绍
ISO14000系列国际标准是国际标准化组织 （ISO）汇集全球环境管理及标准化方面的专 家，在总结全世界环境管理科学经验基础上制 定并正式发布的一套环境管理的国际标准，涉 及到环境管理体系、环境审核、环境标志、生 命周期评价等国际环境领域内的诸多焦点问题。 旨在指导各类组织（企业、公司）取得和表现 正确的环境行为。ISO该14000系列标准共预留 100个标准号。该系列标准共分七个系列，其 标准号从14001至14100，共100个标准号，统 称为ISO14000系列标准。
ISO14000系列标准是顺应国际环境保护的发展，依据国际经济 贸易发展的需要而制定的。目前正式颁布的有ISO14001、 ISO14004、ISO14010、ISO14011、ISO14012、ISO14040等5 个标准，其中ISO14001是系列标准的核心标准，也是唯一可用 于第三方认证的标准。该标准已经在全球获得了普遍的认同， ISO14000系列标准突出了"全面管理、预防污染、持续改进"的 思想，作为ISO14000系列标准中最重要也是最基础的一项标准， ISO14001《环境管理体系-规范及使用指南》站在政府、社会、 采购方的角度对组织的环境管理体系（环境管理制度）提出了 共同的要求，以有效地预防与控制污染并提高资源与能源的利 用效率。ISO14001是组织建立与实施环境管理体系和开展认证 的依据。 ISO14001标准由环境方针、策划、实施与运行、检查和纠 正、管理评审等5个部分的17个要素构成。各要素之间有机结合， 紧密联系，形成PDCA循环的管理体系，并确保组织的环境行为 持续改进。ISO14000系列标准在世界各国开始了如火如荼的认 证推广过程。目前，全世界已经有11000余家公司或企业获得了 ISO14001标准认证证书，我国也有100余家企业获得了证书。

环保设备及应用

环保设备及应用
环保设备及应用
汇报人： 2023-11-24
contents
目录
• 环保设备概述 • 环保材料及其选用 • 环保设备及其应用 • 环保材料与设备的维护与管理 • 环保材料与设备的创新与发展
01
环保设备概述
环保设备的定义与分类
01
环保设备是指用于环境保护和污 染防治的机械设备和装置，包括 水处理设备、空气净化设备、垃 圾处理设备等。
环保设备的日常维护与保养
总结词：定期维护
详细描述：定期对环保设备进行保养，包括清洗、润滑、检查等，确保设备正常运行，延长设备使用 寿命。
环保设备的故障排查与维修
总结词：及时处理
详细描述：当环保设备出现故障时，应立即停机检查，找出 故障原因并尽快修复，避免设备损坏加剧。
05
环保材料与设备的创新与发展
环保设备的历史与发展趋势
环保设备的发展经历了多个阶段，从最初的简单处理设备到现在的智能化、高效 化、多功能化设备。
未来，随着技术的不断进步和环保需求的不断提高，环保设备将朝着更加智能化 、高效化、多功能化、小型化、便携化等方向发展。
02
环保材料及其选用
环保材料的定义与分类
环保材料定义
指在生产使用过程中对人体和环 境无害、对资源的消耗较低、可 循环利用和可降解或能再生的一 类材料。
02
环保设备可按照其功能、用途、 处理对象等进行分类，如水处理 设备可分为污水处理设备、净水 处理设备等。
环保设备的重要性及应用领域
环保设备在环境保护和污染防治中具 有重要作用，是实现可持续发展的必 要手段。
环保设备广泛应用于工业、农业、城 市生活等领域，如工业废水处理设备 、农田灌溉节水设备、城市垃圾压缩 转运设备等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20
机械加速澄清池示意图
混凝剂
21
（ii）水力循环澄清池
22
（iii）脉冲发生器
多为真空泵式脉冲澄清池。由于真空泵造成进水室真 空，使加药后的原水进入进水室；当进水室达到最高水位 时，进气阀自动开启，使进水室通大气；此时进水室即迅 速放水；当水位下降至最低水位时，进气阀自动关闭，真 空泵自动开启，使进水室再次造成真空。如此反复进行脉 冲式放水。原水由进水室放出后，从配水支管的孔口高速 喷出，在稳流板下进行混合和初步反应。然后通过稳流板 整流，进入悬浮泥渣区，悬浮泥渣层在脉冲水流作用下， 时而膨胀，时而收缩，使颗粒既保持悬浮状态，又能相互 碰撞絮凝。因而颗粒被截留，清水则经清水区由集水槽引 出。
2、湿投法 是将混凝剂和助凝剂配成一定浓度的溶液，然
后按处理水量大小定量添加。 混凝剂的湿法投加包括药剂的配制、药剂的计
量和药剂的投加三个过程。
5
（二）投药设备
水力调制设备L 压缩空气调制设备L
机械调制设备
投药量小
投药量大
应采用两个溶液池交替使用
6
混凝剂配制一：水力调制设备
7
混凝剂配制二：压缩空气调制
26
絮凝池宜与沉淀池合建
絮凝池型式的选择和絮凝时间的采用，应根据 原水水质情况和相似条件下的运行经验或通过 试验确定。 一、设计隔板絮凝池时，应符合下列要求： 1、絮凝时间一般宜为20～30分钟； 2、絮凝池廊道的流速，应按由大到小的渐变流 速进行设计，起端流速一般宜为0.5～0.6米/秒， 末端流速一般宜为0.2～0.3米/秒； 3、隔板间净距一般宜大于0.5米。
（2）混凝法还能改善污泥的脱水性能。
2Hale Waihona Puke 3）混凝方法的优缺点优点： • 设备简单，维护操作易于掌握，处理效果好，
间歇或连续运行均可以。 缺点： • 由于不断向废水中投药，经常性运行费用较高，
沉渣量大，且脱水较困难。
3
(二)混凝的工艺过程
废水
混凝剂L 混合L
反应阶段的目的是使药剂与水中的 细小颗粒或胶体物质作用生成尽可 能大的絮体，为沉降分离创造条件， 需要低强度长时间搅拌。
溢流堰
11
（2）多孔隔板式混合槽
12
（二）反应池
1、作用： 水与药剂混合后进入反应池进行反应，其作用
是使凝聚颗粒凝结成沉淀性能良好的絮凝体 。 2、反应池内水流特点：
流速由大到小。 在较大的反应流速时，使水中的胶体颗粒发 生碰撞吸附，在较小的反应流速时，使碰撞吸附 后的颗粒结成更大的矾花。 3、反应池的型式 有机械搅拌、隔板反应池，涡流式反应池等。
第五节 混凝
1
一、概述
(一)混凝定义和用途
1）混凝
是通过向废水中投加混凝剂，破坏胶体的稳 定性，使细小悬浮颗粒和胶体微粒聚集成较粗大 的颗粒而沉降与水分离，使废水得到净化。
混凝的主要对象是废水中的细小悬浮颗粒和 胶体微粒，这些颗粒用自然沉降法很难从水中分 离出去。
2）用途
（1）可以用来降低废水的浊度和色度，去除多种 高分子有机物、某些重金属和放射性物质。
槽至第一反 应池。在此，受提升叶轮桨搅拌， 与数倍于进水量的回流活性泥渣混合，完成初 步反应。然后，被提升至第二反应室继续反应。 反应后的水经导流室进入分离室。在分离室内， 泥渣下沉，清水经集水管流出。下沉的泥渣， 大部分经回流缝流入第一反应池；其余进入集 泥斗浓集。
加速澄清池可调控泥渣回流量，对水量、 水质和水温变化的适应性强。但需机械设备。
25
五、混凝设备设计一般规定
1、选择澄清池类型时，应根据原水水质、设计生产能力、处理 后水质要求，并考虑原水水温变化、制水均匀程度以及是否 连续运转等因素，结合当地条件通过技术经济比较确定。
2、3、澄经清过池混的凝个沉数淀或或能澄够清单处独理排的空水的，分在格进数入不滤宜池少前于的两浑个浊。 度不高5悬算、一于宜确浮1般超定物0不过度澄。含1宜时清量5超度，池、。本过沉处1节当泥理0生度有浓水，产关缩量遇用条室、高水文（排浊允中斗泥度许的）周原沉设的期水淀计容和或或指积浓低澄标，度温清可应等低后根适因浊水据当素度的进放通原浑出宽过水浊。水计时度的， 46、、 设计当澄澄清清池池时排应泥考次虑数均较匀多的时配，水宜和采集用水机。械化或自动化 排泥装置。 7、 澄清池应设取样装置。
真空式脉冲澄清池，工作可靠，易于调节，但真空 设备较复杂，噪声大。
23
钟罩式脉冲澄清池示意图
出水 泥渣
24
• 脉冲澄清池的工作过程可分为两个 阶段，从进水室水位开始上升到虹 吸作用开始称为充水阶段，由虹吸 作用开始到虹吸作用破坏称为放水 阶段。
• 脉冲澄清池两次充水相隔时间称为 脉冲周期，约30–40s,其中充水时 间约为25–30s，放水时间5–10s。
沉降分离等过程。 包括：混合室、反应室、导流室、分离
室四个功能区。 （2）特点： 优点：占地面积小，处理效果好，生产效率高，
节省药剂用量. 缺点：对进水水质要求严格，设备结构复杂。
18
（3）分类： 悬浮澄清池
悬浮泥渣型 脉冲澄清池 机械加速澄清池
泥渣循环型 水力循环加速澄池清
19
（i）机械加速澄清池 加混凝剂后的水，由进水管流经环形配水
出水
反应L
沉降L （澄清）
混合目的是使混凝剂尽 快与水混合，需要短时 间高强度搅拌.
澄清的目的是使所 生成的絮体与水分 离，完成净化过程
污泥
4
二、投药方法及设备
（一）投药方法
1、干投法 是把经过破碎易于溶解的药剂直接投入废水中。
干投法占地面积小，但对药剂的粒度要求较严，投 加量较难控制，对机械设备的要求较高，同时劳动 条件也较差。目前应用的较少。
13
（1）机械搅拌反应池
14
（2）隔板反应池
（平流式）
回转式
15
（3）带回转式隔板反应池的平流式沉淀池
穿孔配 水墙
导流墙
吸泥机
隔
板
反
应
上部穿孔
池
出水墙
16
（4）涡流式反应池
圆周出水槽
出水管
进水
出水
放水阀 返回目录 17
四、沉降与澄清
（1）设备：澄清池L 在澄清池内，可以同时完成混合、反应、
8
混凝剂配制三： 机械调制设备
出管 底板
浆叶 立轴
轴承 浆叶
轴承
返回 9
三、混合槽与反应池 （一） 混合槽 • 1、混合槽类型
• （1）一种是借水泵的吸水管或压水管混合。 • （2）另一种是在混合槽内进行混合。
机械混合槽L 分流隔板式混合槽L 多孔隔板式混合槽L
10
（1）分流隔板式混合槽L
溢流管
