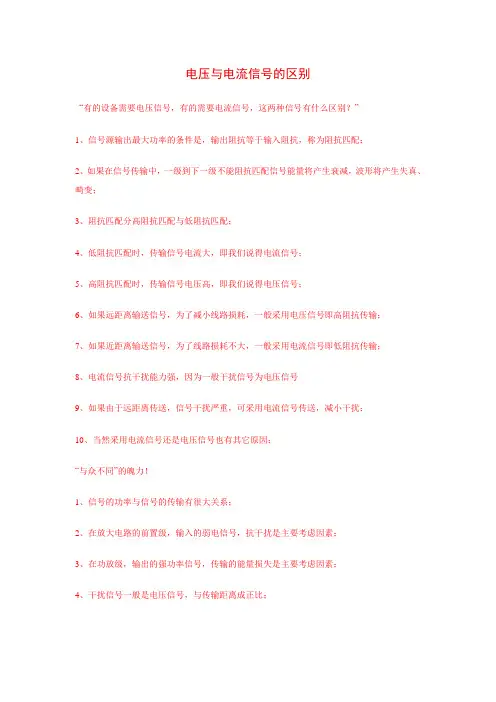

电压与电流信号的区别
“有的设备需要电压信号，有的需要电流信号，这两种信号有什么区别？”
1、信号源输出最大功率的条件是，输出阻抗等于输入阻抗，称为阻抗匹配；
2、如果在信号传输中，一级到下一级不能阻抗匹配信号能量将产生衰减，波形将产生失真、畸变；
3、阻抗匹配分高阻抗匹配与低阻抗匹配；
4、低阻抗匹配时，传输信号电流大，即我们说得电流信号；
5、高阻抗匹配时，传输信号电压高，即我们说得电压信号；
6、如果远距离输送信号，为了减小线路损耗，一般采用电压信号即高阻抗传输；
7、如果近距离输送信号，为了线路损耗不大，一般采用电流信号即低阻抗传输；
8、电流信号抗干扰能力强，因为一般干扰信号为电压信号
9、如果由于远距离传送，信号干扰严重，可采用电流信号传送，减小干扰；
10、当然采用电流信号还是电压信号也有其它原因；
“与众不同”的魄力！
1、信号的功率与信号的传输有很大关系；
2、在放大电路的前置级，输入的弱电信号，抗干扰是主要考虑因素；
3、在功放级，输出的强功率信号，传输的能量损失是主要考虑因素；
4、干扰信号一般是电压信号，与传输距离成正比； 5、如果前置级的输入信号，采用电流信号，即低阻抗匹配，可以短路吸收杂波电压干扰信号，特别是传输距离较远时，采用电流信号低阻抗匹配更有利于抗干扰！
工业上通常用电压 0…5(10)V 或电流 0(4)…20mA 作为模拟信号传输的方法，也是被程
控机经常采用的一种方法。那么电压和电流的传输方式有什么不同，什么时候采用什
么方法，下面将对此进行简要介绍。
电压信号传输比如 0…5(10)V
如果一个模拟电压信号从发送点通过长的电缆传输到接收点，那么信号可能很容易失
真。原因是电压信号经过发送电路的输出阻抗，电缆的电阻以及接触电阻形成了电压
降损失。由此造成的传输误差就是接收电路的输入偏置电流乘以上述各个电阻的和。

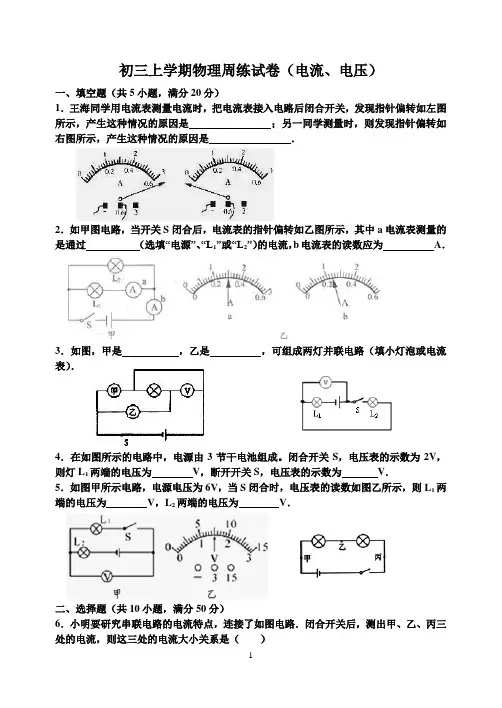

- 1 - 初三上学期物理周练试卷（电流、电压）
一、填空题（共5小题，满分20分）
1．王海同学用电流表测量电流时，把电流表接入电路后闭合开关，发现指针偏转如左图所示，产生这种情况的原因是
；另一同学测量时，则发现指针偏转如右图所示，产生这种情况的原因是 ．
2．如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 （选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为 A．
3．如图，甲是 ，乙是 ，可组成两灯并联电路（填小灯泡或电流表）．
4．在如图所示的电路中，电源由3节干电池组成。闭合开关S，电压表的示数为2V，则灯L1两端的电压为 V，断开开关S，电压表的示数为 V．
5．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为 V，L2两端的电压为 V．
二、选择题（共10小题，满分50分）
6．小明要研究串联电路的电流特点，连接了如图电路．闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（ ） - 2 - A．甲处最大 B．乙处最大 C．丙处最大 D．一样大
7．如图所示，当开关S闭合时，电流表示数为0.9A，当开关S断开时，电流表示数为0.5A，则（ ）
A．开关S闭合时，通过L1的电流为0.5A
B．通过L2的电流为0.4A
C．开关S闭合时，通过L1的电流为0.4A
D．通过L2的电流为0.9A
8．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是：（ ）
A．整理器材，结束实验
【2008中考章节练习题】

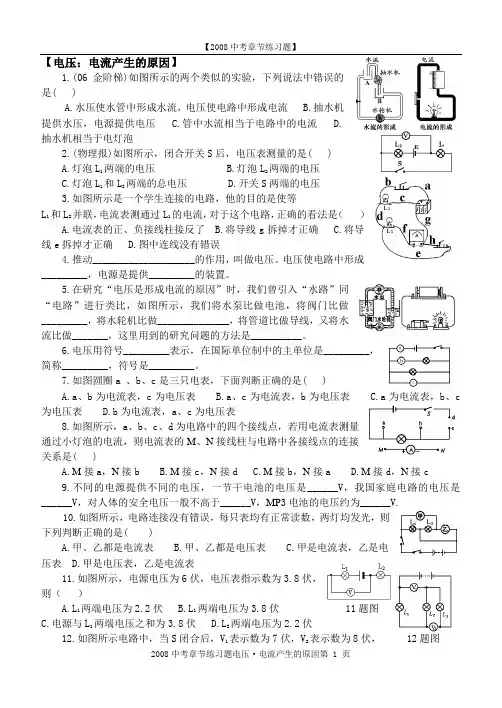

2008中考章节练习题电压·电流产生的原因第 1 页 【电压：电流产生的原因】
1.(06金阶梯)如图所示的两个类似的实验，下列说法中错误的是( )
A.水压使水管中形成水流，电压使电路中形成电流 B.抽水机提供水压，电源提供电压 C.管中水流相当于电路中的电流 D.抽水机相当于电灯泡
2.(物理报)如图所示，闭合开关S后，电压表测量的是( )
A.灯泡L1两端的电压 B.灯泡L2两端的电压
C.灯泡L1和L2两端的总电压 D.开关S两端的电压
3.如图所示是一个学生连接的电路，他的目的是使等
L1和L2并联，电流表测通过L1的电流，对于这个电路，正确的看法是（ ）
A.电流表的正、负接线柱接反了 B.将导线g拆掉才正确 C.将导线e拆掉才正确 D.图中连线没有错误
4.推动____________________的作用，叫做电压。电压使电路中形成_________，电源是提供_________的装置。
5.在研究“电压是形成电流的原因”时，我们曾引入“水路”同“电路”进行类比，如图所示，我们将水泵比做电池，将阀门比做_________，将水轮机比做______________，将管道比做导线，又将水流比做_______，这里用到的研究问题的方法是__________。
6.电压用符号_________表示，在国际单位制中的主单位是_________，简称_________，符号是_________。
7.如图圆圈a 、b、c是三只电表，下面判断正确的是( )
A.a、b为电流表，c为电压表 B.a、c为电流表，b为电压表 C.a为电流表，b、c为电压表 D.b为电流表，a、c为电压表
模拟电路课程设计报告
设计课题： 电流电压转换电路
专业班级：
学生姓名：
学 号：
指导教师：
设计时间：
电流电压转换电路
一、设计任务与要求
①将4mA～20mA的电流信号转换成±10V的电压信号，以便送入计算机进行处理。这种转换电路以4mA为满量程的0％对应－10V，12mA为50％对应0V，20mA为100％对应＋10V。
②用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。
二、方案设计与论证
在工业控制中各类传感器常输出标准电流信号4~20mA为此，常要先将其转换成+10v或—10v的电压信号，以便送给各类设备进行处理。这里转换电路以4mA为满量程的0%对应-10V，12mA为50%对应0V，20mA为100%对应+10V。
方案一
、。
方案二
方案二所示的是由单个运放构成的电流/电压转换电路。由于运放本身的输入偏置电流不为零，因此会产生转换误差。
三、单元电路设计与参数计算
1、桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。
其流程图为：
直流电源电路图如下： 电源变压器 整流电路 滤波电路 稳压电路
原理分析：
(1)电源变压器。
其电路图如下：
由于要产生±12V的电压，所以在选择变压器时变压后副边电压应大于24V,由现有的器材可选变压后副边电压为30V的变压器。
(2)整流电路。
其电路图如下：
①原理分析：
桥式整流电路巧妙地利用了二极管的单向导电性，将四个二极管分为两组，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。
