煤矿电工学总复习

矿山电工学开卷考试复习题

一、单选题

1、下列那些设备属于一级负荷（D）。

A。办公室 B。矿灯房 C。采煤机 D。井下水泵房

2、照明、信号、手持式电气设备的供电额定电压不超过（B）。

A.24V B.36V C。127V D.220V

3、本安型电器设备的标志为（A）。

A。 i B 。e C。 n D。 d

4、我国煤矿井下电网普遍采用的中性点运行方式为（D）。

A。中性点直接接地 B。中性点经消弧线圈接地

C。中性点经小电阻接地 D。中性点不接地

5、在同样的条件下发生的触电事故，下面的结论错误的是（A)。

A。直流触电电流比交流触电电流危害大

B.高频触电电流比工频(50HZ） 触电电流危害小

C.触电电流越大对人体的危害越大

D。触电时间越长对人体的危害越大

6、对一类负荷如何供电（A）.

A。两个独立电源 B.专用线路 C。单回路 D。ABC都对。

7、煤矿井下向采煤机供电一般采用（D)。

A.铠装电缆 B.架空线 C.一般型橡套电缆 D.屏蔽型橡套电缆

8、一熔断器的额定电流为300A，则其内不可装入的熔体为(C）。

A.额定电流为300A的熔体 B。额定电流为200A的熔体

C。额定电流为500A的熔体 D。额定电流为250A的熔体

9、井下主接地极装设在(B）。

A。中央井下变电所内 B.井底车场水仓中

C.井下采区变电所内 D.采区工作面

10、ZQ20—3×95—6-100电缆中100的含义是（D）。

A.额定电流 B.截面积 C.工作电压 D.长度

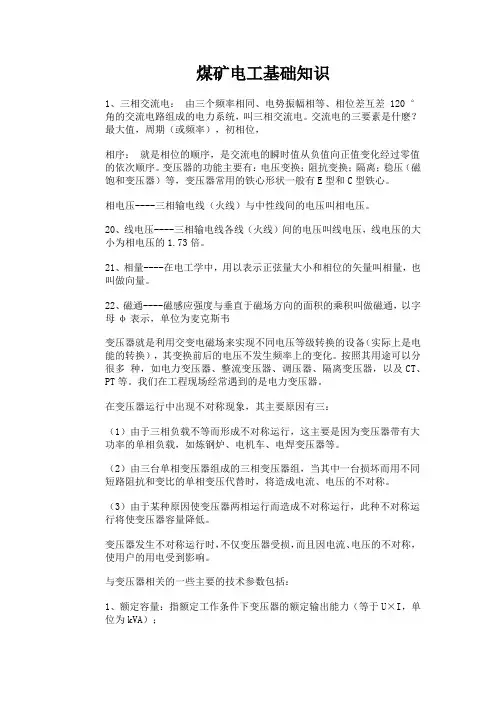

煤矿电工基础知识

1、三相交流电： 由三个频率相同、电势振幅相等、相位差互差 120 °角的交流电路组成的电力系统，叫三相交流电。交流电的三要素是什麽？最大值，周期（或频率），初相位，

相序： 就是相位的顺序，是交流电的瞬时值从负值向正值变化经过零值的依次顺序。变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。

相电压----三相输电线（火线）与中性线间的电压叫相电压。

20、线电压----三相输电线各线（火线）间的电压叫线电压，线电压的大小为相电压的1.73倍。

21、相量----在电工学中，用以表示正弦量大小和相位的矢量叫相量，也叫做向量。

22、磁通----磁感应强度与垂直于磁场方向的面积的乘积叫做磁通，以字母φ表示，单位为麦克斯韦

变压器就是利用交变电磁场来实现不同电压等级转换的设备（实际上是电能的转换），其变换前后的电压不发生频率上的变化。按照其用途可以分很多 种，如电力变压器、整流变压器、调压器、隔离变压器，以及CT、PT等。我们在工程现场经常遇到的是电力变压器。

在变压器运行中出现不对称现象，其主要原因有三：

（1）由于三相负载不等而形成不对称运行，这主要是因为变压器带有大功率的单相负载，如炼钢炉、电机车、电焊变压器等。

（2）由三台单相变压器组成的三相变压器组，当其中一台损坏而用不同短路阻抗和变比的单相变压代替时，将造成电流、电压的不对称。

（3）由于某种原因使变压器两相运行而造成不对称运行，此种不对称运行将使变压器容量降低。

变压器发生不对称运行时，不仅变压器受损，而且因电流、电压的不对称，使用户的用电受到影响。

与变压器相关的一些主要的技术参数包括：

1、额定容量：指额定工作条件下变压器的额定输出能力（等于U×I，单位为kVA）； 2、额定电压：空载、额定分接下，端电压的值（即一次、二次侧电压值）；

3、空载损耗：空载条件下，变压器的损耗（也叫铁耗）；

矿⼭电⼯期末复习考试题

2015—2016学年第⼀学期《矿⼭电⼯学》（赖昌⼲主编本）复习题

⼀、填空题：（注明者每⼩空1分，未注明者每⼩空0.5分，共15分）

1.●电⼒系统是指：电⼒由各种形式的发电⼚⽣产，经过输送、变换和分配，到达分散的电能⽤户，这些⽣产——传输——分配——消费的所有环节组成的⼀个有机整体 。（1分）

★电⼒系统的主要环节包括：发电⼚、变电所、电⼒⽹、 ⽤户。

2.按电压⼤⼩，电压等级的规定范围是：低压电⽹ ≤1 KV,⾼压电⽹ 3～330 KV ，超⾼压电⽹ ＞330～1000 KV ，特⾼压电⽹ ＞1000 KV 。

3.●额定电压是：能使发电机、变压器、⽹路、⽤电器正常⼯作且技术性能和经济效果最好的电压。（1分） ★煤矿⼯作机械常⽤的额定电压是 380 V 、 660 V 、 1140 V 。

4.⼀台变压器的型号是KSGB ，其含义是： 矿⽤ 、 三相 、 ⼲式 、 隔(防)爆 变压器。

5.⽡斯和煤尘同时存在时，爆炸的最⼩浓度下限是： ⽡斯浓度0.5 、％、 煤尘浓度34.5 3

/m g 。

6.《煤矿安全规定》：⼈体阻抗为 1 k ，安全电流为 30mA ，允许安秒值为 30mA ·s 。

7.●保护接零是：把⽤电设备正常情况下不带电的⾦属外壳部分与电⽹的零线做电⽓联接的保护措施。（1分） ★.保护接地是指： ⽤导体把⽤电设备中正常不带电、绝缘损坏时可能带电的外露⾦属部分和埋在地下的接地极联接起来，预防⼈⾝触电的⼀项极其重要的保护措施 。（1分）

8.过电流是指： 流过电⽓设备或线路的电流超过额定值或允许值 。产⽣原因是： 超负荷 、 短路 、 电动机断相运⾏ 等。

9. ●画出下列电⽓元件的图形符号：继电器常开触点 、启动按钮 、继电器线

圈 、停⽌按钮 。

★画出下列电⽓元件的图形符号：继电器线圈 、三相熔断器 、启动按

钮 。

10.●井下动⼒电压常⽤交流 380 V 、 660 、V 1140 V 。

2013-2014学年第二学期【煤矿电工学】期末复习题﹙170题﹚

﹙本题库适用于2014采掘1、2、3班﹚

一、填空题﹙50题﹚

1、电路是由__电源 、 控制装置（开关）、 负载 、 导线 四部分组成。

2、电荷的定向移动形成 电流 。

3、电路通过 负载 将电能转换为其它形式的能。

4、电压又叫 电位差 ，其方向是由 高 电位指向 低 电位。

5、交流电的三要素是 振幅 、 角频率 、 初相 。

6、我国工频交流电的频率为 50 HZ。

7、部分电路的欧姆定律：I=__U/R__。

8、1度电等于_1_千瓦时。

9、已知I＝2A，R＝20Ω，则电压U＝_40V_。

10、四个20Ω的电阻串联，总电阻为_80Ω_。

11、四个20Ω的电阻并联，总电阻为_5Ω_。

12、电路的工作状态有 通路 电阻越多，其总电阻越_小_。

13、大小和方向随时间变化的电流叫做 交流 电。

14、串联电阻越多，其总电阻越_大_，并联电阻越多，其总电阻越_小_。

15、电路中某点的电位就是 该点 到 参考点 之间的电压。

16、用万用表可测电流、电压和电阻，测量电流时应把万用表串联在被测电路里。

17、用万用表测量电压时应把万用表和被测部分 并联 。

18、用万用表测量电阻前或每次更换倍率档时都应调节 电阻档专用调零电位器 ，并且应将被测电路中的电源 断开 。

19、一正弦交流电的频率是50HZ，有效值是5A，初相位为90º，则它的瞬时表达式为Ai)90314sin(250，最大值为A25。

20、两个正弦量同相，说明两个正弦量的相位差为00 。

21、两个正弦量反相，说明两个正弦量的相位差为0180 。

22、两个正弦量正交，说明两个正弦量的相位差为090 。

23、三相负载接在三相电路中，若各相负载的额定电压等于电源的线电压，负载应作 △形

（三角形） 连接。

24、若各相负载的额定电压等于电源的线电压的3/1倍时，负载应作 Y形（星形） 连接。
