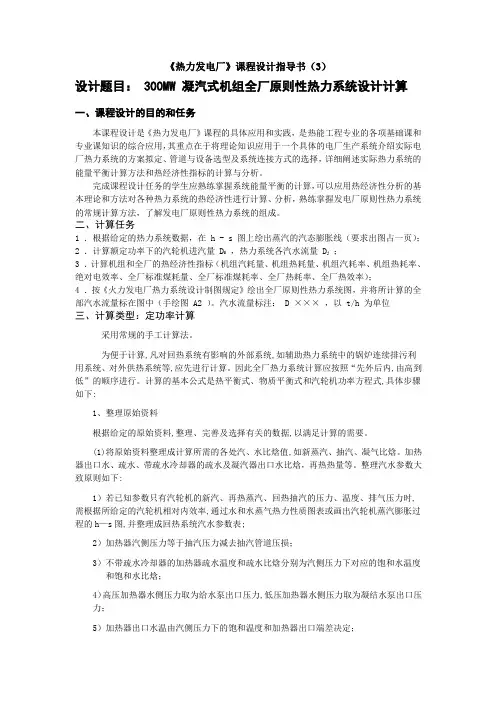

《热力发电厂》课程设计指导书（3）

设计题目： 300MW 凝汽式机组全厂原则性热力系统设计计算

一、课程设计的目的和任务

本课程设计是《热力发电厂》课程的具体应用和实践，是热能工程专业的各项基础课和专业课知识的综合应用，其重点在于将理论知识应用于一个具体的电厂生产系统介绍实际电厂热力系统的方案拟定、管道与设备选型及系统连接方式的选择，详细阐述实际热力系统的能量平衡计算方法和热经济性指标的计算与分析。

完成课程设计任务的学生应熟练掌握系统能量平衡的计算，可以应用热经济性分析的基本理论和方法对各种热力系统的热经济性进行计算、分析，熟练掌握发电厂原则性热力系统的常规计算方法，了解发电厂原则性热力系统的组成。

二、计算任务

1 ．根据给定的热力系统数据，在 h - s 图上绘出蒸汽的汽态膨胀线（要求出图占一页）；

2 ．计算额定功率下的汽轮机进汽量 D0 ，热力系统各汽水流量 Dj ；

3 ．计算机组和全厂的热经济性指标（机组汽耗量、机组热耗量、机组汽耗率、机组热耗率、绝对电效率、全厂标准煤耗量、全厂标准煤耗率、全厂热耗率、全厂热效率）；

4 ．按《火力发电厂热力系统设计制图规定》绘出全厂原则性热力系统图，并将所计算的全部汽水流量标在图中（手绘图 A2 ）。汽水流量标注： D ××× ，以 t/h 为单位

三、计算类型：定功率计算

采用常规的手工计算法。

为便于计算,凡对回热系统有影响的外部系统,如辅助热力系统中的锅炉连续排污利用系统、对外供热系统等,应先进行计算。因此全厂热力系统计算应按照“先外后内,由高到低”的顺序进行。计算的基本公式是热平衡式、物质平衡式和汽轮机功率方程式,具体步骤如下:

1、整理原始资料

根据给定的原始资料,整理、完善及选择有关的数据,以满足计算的需要。

(1)将原始资料整理成计算所需的各处汽、水比焓值,如新蒸汽、抽汽、凝气比焓。加热器出口水、疏水、带疏水冷却器的疏水及凝汽器出口水比焓，再热热量等。整理汽水参数大致原则如下:

计算汽轮机热耗公式

汽轮机是一种将热能转化为机械能的热动力设备，其热耗公式是用来计算汽轮机在工作过程中所消耗的热能。这个公式可以通过对汽轮机的热力学分析得到。

汽轮机的热耗公式可以分为两个部分：热效率和功输出。

首先，汽轮机的热效率是指汽轮机从燃料中所获得的能量与进入汽轮机的热能之比，一般用η表示。热效率是衡量汽轮机热能利用情况的重要指标，可以描述汽轮机对燃料的利用效率。

汽轮机的热效率可以通过以下公式进行计算：

η=(Wt-Ws)/Qv

其中，η为热效率，Wt为输出的净功，Ws为汽轮机所消耗的功率，Qv为汽轮机进入的热量。

接下来，计算净功的公式可以通过以下公式得到：

Wt=h1-h2

其中，Wt为净功，h1为汽轮机进入的焓值，h2为汽轮机出口的焓值。

最后，计算汽轮机的进一步热耗

Qv=m*(h1-h3)

其中，Qv为汽轮机的热量，m为进入汽轮机的质量流量，h1为汽轮机进口的焓值，h3为汽轮机出口的焓值。

综上所述，汽轮机的热耗公式可以表示为： η=(h1-h2-Ws)/(m*(h1-h3))

通过上述公式，我们可以计算出汽轮机的热耗，进而评估汽轮机的性能和效率。不过需要注意的是，热耗公式中的各个参数需要根据具体的汽轮机设计和工况进行具体的计算。
