PCB考试-复习题

1. 简介

本文档是为了帮助准备PCB考试的考生进行复习而编写的。文档中包含了一系列的复习题，涵盖了PCB设计的相关知识点。通过答题的方式，考生可以检验自己对PCB设计的掌握程度，并且加深对知识点的理解。请考生认真阅读每个问题，并尽可能给出准确的答案。

2. 复习题

2.1 PCB设计软件相关

1. 请简要介绍一下Altium Designer这个PCB设计软件。

2. 论述Eagle软件和KiCad软件的特点和优缺点。

3. 什么是网表？网表有什么作用？

2.2 PCB设计规范

1. 什么是DRC规则？简述其作用。 未知驱动探索，专注成就专业

2

2. 在进行PCB设计时，应该遵守哪些规范？

3. 如何避免信号完整性问题在PCB设计中出现？

2.3 PCB材料与特性

1. 举例说明常用的PCB材料有哪些？分别适用于哪些场景？

2. PCB的层数对设计有何影响？

3. 什么是PCB的阻抗控制？为什么要对PCB的阻抗进行控制？

2.4 PCB布局与走线

1. PCB布局中，为什么要避免信号线过长？

2. 在PCB布局中，如何选择合适的走线路径？

3. 什么是地线和功率线？在PCB布局中应该如何处理这两种线路？ 未知驱动探索，专注成就专业

3

2.5 PCB封装

1. 什么是PCB封装？为什么要对PCB封装进行正确的设计和选择？

2. 在PCB设计中，如何选择合适的封装？

3. 举例说明一种常见的封装类型和其应用场景。

2.6 PCB检测与调试

1. PCB设计完成后，应该进行哪些检测和调试工作？

2. PCB测试过程中，常用的测试方法有哪些？

3. 在进行PCB调试时，应该注意哪些问题？

3. 总结

通过对上述复习题的答题，考生可以检验自己对于PCB设计的理解和掌握程度。同时，通过思考和解答这些问题，考生可以进一步加深自己对PCB设计的认识，并且巩固所学的知识。在考试前，建议考生多做题、多练习，以提高自己的答题速度和准确度。希望本文档对考生们的备考有所帮助，祝大家考试顺利！

合集下载

PCB设计模拟题答案

PCB设计模拟题答案

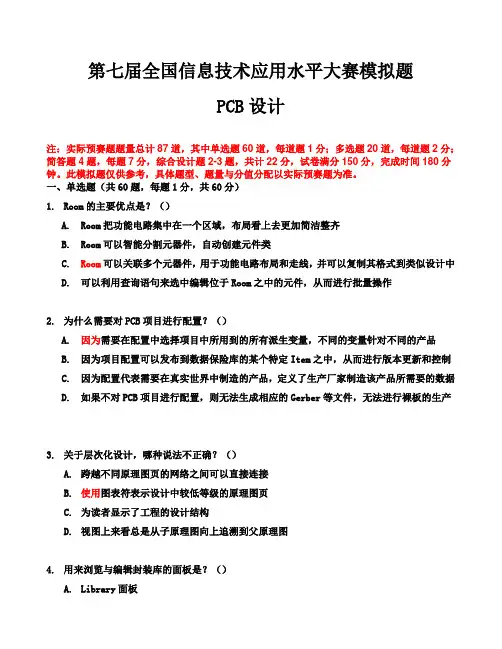

第七届全国信息技术应用水平大赛模拟题

PCB设计

注：实际预赛题题量总计87道，其中单选题60道，每道题1分；多选题20道，每道题2分；简答题4题，每题7分，综合设计题2-3题，共计22分，试卷满分150分，完成时间180分钟。此模拟题仅供参考，具体题型、题量与分值分配以实际预赛题为准。

一、单选题（共60题，每题1分，共60分）

1. Room的主要优点是？（）

A. Room把功能电路集中在一个区域，布局看上去更加简洁整齐

B. Room可以智能分割元器件，自动创建元件类

C. Room可以关联多个元器件，用于功能电路布局和走线，并可以复制其格式到类似设计中

D. 可以利用查询语句来选中编辑位于Room之中的元件，从而进行批量操作

2. 为什么需要对PCB项目进行配置？（）

A. 因为需要在配置中选择项目中所用到的所有派生变量，不同的变量针对不同的产品

B. 因为项目配置可以发布到数据保险库的某个特定Item之中，从而进行版本更新和控制

C. 因为配置代表需要在真实世界中制造的产品，定义了生产厂家制造该产品所需要的数据

D. 如果不对PCB项目进行配置，则无法生成相应的Gerber等文件，无法进行裸板的生产

3. 关于层次化设计，哪种说法不正确？（）

A. 跨越不同原理图页的网络之间可以直接连接

B. 使用图表符表示设计中较低等级的原理图页

C. 为读者显示了工程的设计结构

D. 视图上来看总是从子原理图向上追溯到父原理图

4. 用来浏览与编辑封装库的面板是？（）

A. Library面板 B. PCB Library面板

C. SCH Library面板

D. PCB List面板

5. 如何为原理图文档添加参数？（）

A. 在项目选项（Project Option）对话框的参数（Parameter）标签页添加

B. 直接在原理图上放置文本

C. 在元件属性对话框中添加

D. 在原理图文档选项（Document Option）对话框的参数（Parameter）标签页添加

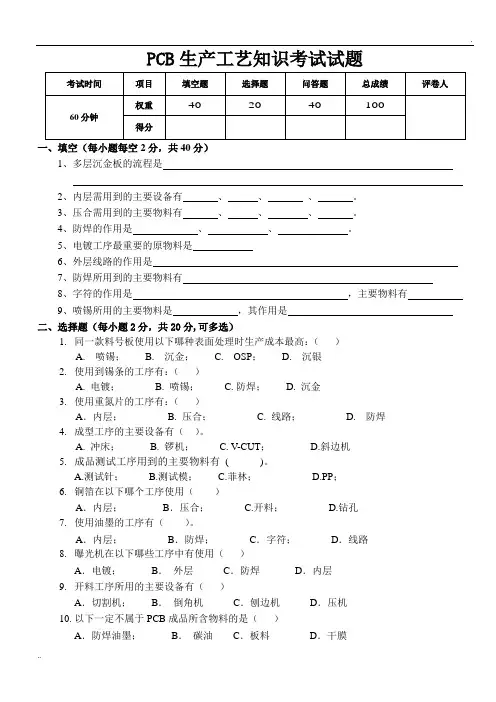

PCB生产工艺知识考试试题

PCB生产工艺知识考试试题

.

.. PCB生产工艺知识考试试题

考试时间 项目 填空题 选择题 问答题 总成绩 评卷人

60分钟 权重 40 20 40 100

得分

一、填空（每小题每空2分，共40分）

1、多层沉金板的流程是

2、内层需用到的主要设备有 、

、 、

。

3、压合需用到的主要物料有 、 、 、 。

4、防焊的作用是

、 、 。

5、电镀工序最重要的原物料是

6、外层线路的作用是

7、防焊所用到的主要物料有

8、字符的作用是 ，主要物料有

9、喷锡所用的主要物料是 ，其作用是

二、选择题（每小题2分，共20分,可多选）

1. 同一款料号板使用以下哪种表面处理时生产成本最高：（ ）

A. 喷锡； B. 沉金； C. OSP； D. 沉银

2. 使用到锡条的工序有：（ ）

A. 电镀； B. 喷锡； C.防焊； D. 沉金

3. 使用重氮片的工序有：（ ）

A．内层； B. 压合； C. 线路； D. 防焊

4. 成型工序的主要设备有（ ）。

A. 冲床； B. 锣机； C. V-CUT； D.斜边机

5. 成品测试工序用到的主要物料有 ( )。

protel复习题

protel复习题

PROTEL应用技术考试复习题

一．判断题（每题1分）

1. 如果选择菜单命令［Edit］/［Move］/［Move］，在移动元件的同时会将与元件连接的导线一起移动。（×）

2. 元件一旦放置后，就不能再对其属性进行编辑。（×）双击

3. 在原理图中，节点是表示两交叉导线电气上相通的符号，如果两交叉导线没有节点，系统会认为两导线在电气上不相通。（√）

4. 要在原理图中放置一些说明文字、信号波形等，而不影响电路的电气结构，就必须使用画图工具（Drawing）。（√）

5. 原理图元件外形的形状、大小会影响原理图的正确性。（×）

6. 元件管脚是元件的核心部分，原理图元件的每一个管脚都要和实际元件的管脚相对应。（√）

7. 原理图元件管脚序号是必须有的，而且不同的管脚要有不同的序号（√）引脚可以没名，但必须要有序号

8. 原理图元件管脚名称用来提示管脚的功能，管脚名称不能是空的。（×） 引脚可以没名，但必须要有序号

9. 在Protel DXP（整张原理图）中不能将整个电路按不同的功能分别画在几张图纸上（×）

10. 自下而上层次原理图的设计方法，就是由预先画好的子原理图来产生方块电路符号，从而产生层次原理图总图来表达整个系统。（√）

11. 层次原理图间切换是指从总图切换到它上面某方块电路对应的子图上，或者从某一层次原理图切换到它的上层原理图中。（√）

12. 执行电气规则检查（编译）后，对违反规则的情况，都要全面修改。（×）有的需要，有的不需要

13. 利用导航面板查看错误信息messeage，应选择导航面板Navigate

Components选项。（×）

14. 执行电气规则检查，可以检查元件序号是否重复。（√）可检查

15. 网络表是一种文本式文件，由两部分组成，第一部分为元件描述，第二部分为电路的网络连接描述。（√）

16. 编译项目是对电路板图的检查。（×）包括查错，不只是差错。

2010年PCB竞赛试题08、09级

2010年PCB竞赛试题08、09级

2010年电子信息与电气工程系首届电子科技文化节之
