注塑机工作原理

注塑机工作原理

注塑机是一种常见的加工设备，广泛应用于各种塑料制品的生产过程中。注塑机可以将塑料原料加热并加压注入到模具中，然后在一定的时间内通过一系列的工艺过程，形成成品。那么，注塑机的工作原理是什么呢？下面我们将详细介绍注塑机的工作原理。

一、注塑机的结构

注塑机由机身、模具、加料系统、加热系统、注射系统、压力系统、冷却系统、控制系统、液压系统和排气系统等组成。机身是注塑机的主体，是各个系统的安装基础，模具是塑料产品加工的关键部件，加料系统和加热系统是塑料原料加工的关键部分。注射系统和压力系统是注塑的核心，冷却系统的作用是控制成型的时间和保证成品的质量。控制系统是整个注塑机的控制系统，液压系统是注塑机的工作动力，排气系统则是在注塑过程中排出气体的系统。

二、注塑机的工作原理

注塑机的工作原理是将固态塑料加热到液态并加压注入到模具中，然后在一定的时间内形成成品。具体的工作流程如下：

1. 加料：注塑机的加料系统将塑料原料从料库中输送到加料装置中，并进行加热，使其成为可塑性良好的熔融状态。 2. 注射：注射系统将加热后的塑料原料从加料装置中输送至注射缸内，运用注射机的高压将其注入到模具的腔内。

3. 压力：注塑机的压力系统会在注射完成之后，通过顶出机构对模中的塑料制品进行压实，以充分填充模具中的空间和保证制品成型质量。

4. 冷却：模具完成注塑后，需要对塑料制品进行冷却，以确保制品成形后不会因为温度过高而变形或成型质量不佳。

5. 开模：当产品冷却后，开模机构会将模具分开，并弹出制品。

6. 脱模：制品弹出后，自动卸下制品并进行下一次注塑作业。

三、注塑机的优劣势

优势：

1.生产效率高：注塑机可以在短时间内生产大量成品，生产效率非常高。

2.成型精度高：注塑机制造的产品成型精度高，可以制造出各种复杂的产品。

3. 生产规模大：注塑机可以生产各种规模的产品，从小批量到大规模生产，应用广泛。

4. 无二次加工：注塑机生产的产品无需进行二次加工，可以直接使用或者销售。

精英注塑网 精英注塑网 1

注塑机原理与操作

塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品，被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。注射成型工艺对各种塑料的加工具有良好的适应性，生产能力较高，并易于实现自动化。在塑料工业迅速发展的今天，注塑机不论在数量上或品种上都占有重要地位，从而成为目前塑料机械中增长最快，生产数量最多的机种之一。

我国塑料加工企业星罗其布，遍布全国各地，设备的技术水平参差不齐，大多数加工企业的设备都需要技术改造。这几年来，我国塑机行业的技术进步十分显著，尤其是注塑机的技术水平与国外名牌产品的差距大大缩小，在控制水平、产品内部质量和外观造型等方面均取得显著改观。选择国产设备，以较小的投入，同样也能生产出与进口设备质量相当的产品。这些为企业的技术改造创造了条件。

要有好的制品，必须要有好的设备。设备的磨损和腐蚀是一种自然规律，人们掌握了这种规律，就可以预防或减少设备的磨损和腐蚀，延长设备的使用周期，保证设备的完好率。

为加强塑料机械的使用、维护和管理工作，我国有关部门已制订了有关标准和实施细则，要求各设备管理部门和生产企业对设备的管理和使用做到“科学管理、正确使用、合理润滑、精心维护、定期保养、计划检修，提高设备完好率，使设备经常处于良好状态。

本文撰写了注塑机维护、保养的有关知识和技术资料可供设备管理部门和生产企业的管理人员和技术人员参考。

塑料注射成型技术是根据压铸原理从十九世纪末二十世纪初发展起来的,是目前塑料加工中最普遍采用的方法之一。该法适用于全部热塑性塑料和部分热固性塑料（约占塑料总量的1/3）。

1.1 注塑成型机的工作原理

注塑机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。

注塑机工作原理及工艺

以下从五个方面分析了注塑机的工作原理及工艺：

1、注塑机的工作原理：与打针用的注射器相像，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。

2、注射成型是一个循环的过程，每一周期重要包括：定量加料熔融塑化施压注射充模冷却启模取件。取出塑件后又再闭模，进行下一个循环。

3、注塑机操作项目：注塑机操作项目包括掌控键盘操作、电器掌控系统操作和液压系统操作三个方面。分别进行注射过程动作、加料动作、注射压力、注射速度、顶出型式的选择，料筒各段温度的监控，注射压力

和背压压力的调整等。

4、一般螺杆式注塑机的成型工艺过程是：首先将粒状或粉状塑料加入机筒内，并通过螺杆的旋转和机筒外壁加热使塑料成为熔融状态，然后机器进行合模和注射座前移，使喷嘴贴紧模具的浇口道，接着向注射缸通

人压力油，使螺杆向前推动，从而以很高的压力和较快的速度将熔料注入温度较低的闭合模具内，经过肯定时间和压力保持（又称保压）、冷却，使其固化成型，便可开模取出制品（保压的目的是防止模腔中熔料的反流

、向模腔内补充物料，以及保证制品具有肯定的密度和尺寸公差）。注射成型的基本要求是塑化、注射和成型。塑化是实现和保证成型制品质量的前提，而为充足成型的要求，注射必需保证有充足的压力和速度。同时， 由于注射压力很高，相应地在模腔中产生很高的压力（模腔内的平均压力一般在20～45MPa之间），因此必需有充足大的合模力。由此可见，注射装置和合模装置是注塑机的关键部件。

5、对塑料制品的评价重要有三个方面：*是外观质量，包括完整性、颜色、光泽等；第二是尺寸和相对位置间的精准性；第三是与用途相应的物理性能、化学性能、电性能等。这些质量要求又依据制品使用场合

的不同，要求的尺度也不同。制品的缺陷重要在于模具的设计、制造精度和磨损程度等方面。但事实上，塑料加工厂的技术人员往往苦于面对用工艺手段来弥补模具缺陷带来的问题而成效不大的困难局面。

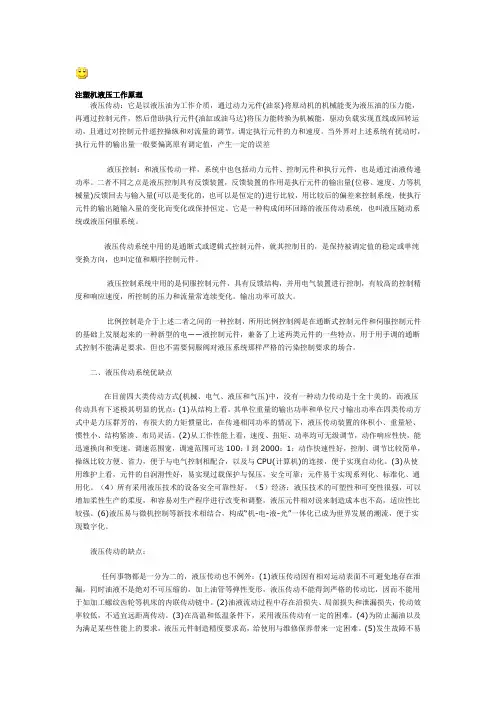

注塑机液压工作原理

液压传动：它是以液压油为工作介质，通过动力元件(油泵)将原动机的机械能变为液压油的压力能，再通过控制元件，然后借助执行元件(油缸或油马达)将压力能转换为机械能，驱动负载实现直线或回转运动，且通过对控制元件遥控操纵和对流量的调节，调定执行元件的力和速度。当外界对上述系统有扰动时，执行元件的输出量一般要偏离原有调定值，产生一定的误差

液压控制：和液压传动一样，系统中也包括动力元件、控制元件和执行元件，也是通过油液传递功率。二者不同之点是液压控制具有反馈装置，反馈装置的作用是执行元件的输出量(位移、速度、力等机械量)反馈回去与输入量(可以是变化的，也可以是恒定的)进行比较，用比较后的偏差来控制系统，使执行元件的输出随输入量的变化而变化或保持恒定。它是一种构成闭环回路的液压传动系统，也叫液压随动系统或液压伺服系统。

液压传动系统中用的是通断式或逻辑式控制元件，就其控制目的，是保持被调定值的稳定或单纯变换方向，也叫定值和顺序控制元件。

液压控制系统中用的是伺服控制元件，具有反馈结构，并用电气装置进行控制，有较高的控制精度和响应速度，所控制的压力和流量常连续变化。输出功率可放大。

比例控制是介于上述二者之间的一种控制，所用比例控制阀是在通断式控制元件和伺服控制元件的基础上发展起来的一种新型的电――液控制元件，兼备了上述两类元件的一些特点，用于用手调的通断式控制不能满足要求，但也不需要伺服阀对液压系统那样严格的污染控制要求的场合。

二、液压传动系统优缺点

在目前四大类传动方式(机械、电气、液压和气压)中，没有一种动力传动是十全十美的，而液压传动具有下述极其明显的优点：(1)从结构上看，其单位重量的输出功率和单位尺寸输出功率在四类传动方式中是力压群芳的，有很大的力矩惯量比，在传递相同功率的情况下，液压传动装置的体积小、重量轻、惯性小、结构紧凑、布局灵活。(2)从工作性能上看，速度、扭矩、功率均可无级调节，动作响应性快，能迅速换向和变速，调速范围宽，调速范围可达100：l到2000：1；动作快速性好，控制、调节比较简单，操纵比较方便、省力，便于与电气控制相配合，以及与CPU(计算机)的连接，便于实现自动化。(3)从使用维护上看，元件的自润滑性好，易实现过载保护与保压，安全可靠；元件易于实现系列化、标准化、通用化。（4）所有采用液压技术的设备安全可靠性好。（5）经济：液压技术的可塑性和可变性很强，可以增加柔性生产的柔度，和容易对生产程序进行改变和调整，液压元件相对说来制造成本也不高，适应性比较强。(6)液压易与微机控制等新技术相结合，构成“机-电-液-光”一体化已成为世界发展的潮流，便于实现数字化。
